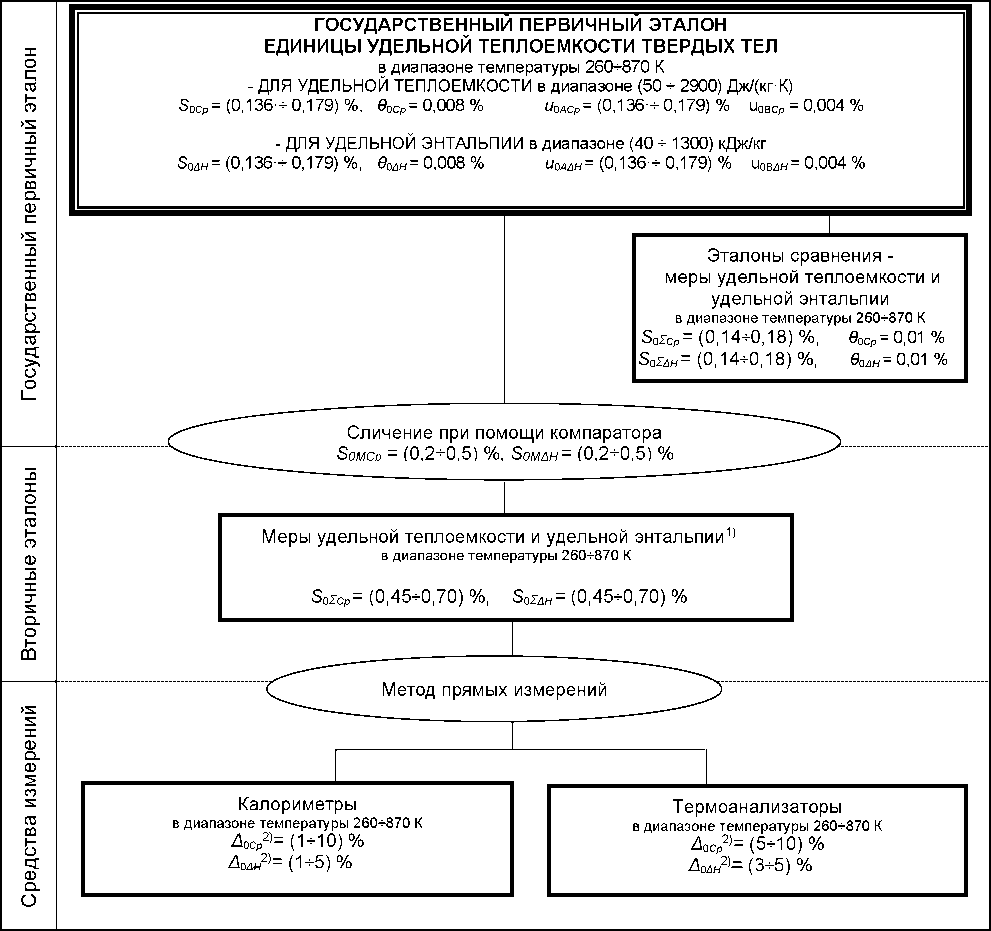

Приложение А (обязательное)

Государственная поверочная схема для средств измерений удельной теплоемкости и удельной энтальпии твердых тел в диапазоне температуры от 260 до 870 К

¹⁾ Наряду с мерами удельной теплоемкости и удельной энтальпии в областях промышленности, где требуется контроль материалов со специфическими свойствами (физическими и иными), в качестве вторичных эталонов могут быть применены стандартные образцы утвержденного типа.

²⁾ без учета знака.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

№ ⁹²⁵_______

Москва

Об утверадении Государственной поверочной схемы для средств измерений удельной теплоемкости и удельной энтальпии твердых тел в диапазоне температур от 260 до 870 К

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734, требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, установленными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456, а также принимая во внимание раздел IV протокола научно-технической комиссии по метрологии и измерительной технике Федерального агентства по техническому регулированию и метрологии от 23 декабря 2019 г. № 04-30-пр, приказываю:

• 1. Утвердить прилагаемую Государственную поверочную схему для средств измерений удельной теплоемкости и удельной энтальпии твердых тел в диапазоне температур от 260 до 870 К (далее - ГПС).

• 2. Установить, что:

ГПС применяется для Государственного первичного эталона единицы удельной теплоемкости твердых тел (ГЭТ 60-2019), эталонов и средств измерений удельной теплоемкости и удельной энтальпии твердых тел и вводится в действие с 1 июня 2021 г.;

эталоны, аттестованные на соответствие ГОСТ 8.141-75 «Государственная система обеспечения единства измерений. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений удельной теплоемкости твердых тел в диапазоне температур 273,15 - 700 К» (далее - ГОСТ 8.141-75) или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

эталоны, аттестованные на соответствие ГОСТ 8.141-75, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие ГОСТ 8.141-75, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов по ГОСТ 8.141-75 или локальным поверочным схемам или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений после даты окончания срока действия свидетельства об аттестации.

• 3. ФГУП «ВНИИМ им. Д.И.Менделеева» (А.Н.Пронин) направить сведения о ГПС в ФГУП «ВНИИФТРИ» для их внесения в Федеральный информационный фонд по обеспечению единства измерений.

• 4. Управлению метрологии, государственного контроля и надзора (А.М.Кузьмин) обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно - телекоммуникационной сети «Интернет».

• 5. Управлению стандартизации (И.А.Киреева) совместно с ФГУП «ВНИИМ им. Д.И.Менделеева» (А.Н.Пронин) обеспечить прекращение применения в качестве национального стандарта Российской Федерации межгосударственного стандарта Г ОСТ 8.141-75 «Г осударственная система обеспечения единства измерений. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений удельной теплоемкости твердых тел в диапазоне температур 273,15 - 700 К».

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Z                             >

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 01B04FD20037AC92B24BBE37DDE2D3F374

Кому выдан; Кулешов Алексей Владимирович

Действителен: с 15.09.2020 до 15.09.2021

\__________—---------/

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии

от «02» июня 2021 г. № 925

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ УДЕЛЬНОЙ ТЕПЛОЕМКОСТИ И УДЕЛЬНОЙ ЭНТАЛЬПИИ ТВЕРДЫХ ТЕЛ В ДИАПАЗОНЕ ТЕМПЕРАТУРЫ ОТ 260 ДО 870 K

Г осударственная поверочная схема (далее - ГПС) для средств измерений удельной теплоемкости и удельной энтальпии твердых тел в диапазоне температуры от 260 до 870 К устанавливает порядок передачи единиц удельной теплоемкости и удельной энтальпии твердых тел от государственного первичного эталона, при помощи вторичных эталонов средствам измерений с указанием погрешностей и основных методов передачи единицы.

Кроме того, ГПС устанавливает порядок сличения государственного первичного эталона ГЭТ 60-2019 с государственными специальными первичными эталонами.

Графическая часть ГПС для средств измерений удельной теплоемкости и удельной энтальпии твердых тел (далее - удельной теплоемкости и удельной энтальпии) в диапазоне температуры от 260 до 870 К представлена в приложении А.

• 2.1. В настоящем документе применены следующие сокращения:

ГПЭ - государственный первичный эталон;

НСП - неисключенная систематическая погрешность;

СКО - среднее квадратическое отклонение;

СИ - средства измерений

2.2 В настоящем документе применены следующие обозначения:

S0 -среднее квадратическое отклонение;

Ss₀ - суммарное СКО результатов измерений;

S_0M - суммарное СКО результатов измерений при сличении на компараторе;

До - предел допускаемой погрешности;

0о - неисключенная систематическая погрешность;

uA0 - стандартная неопределенность результата измерений, оцениваемая по типу А;

uB0 - стандартная неопределенность результата измерений, оцениваемая по типу В;

Р - доверительная вероятность, равная 0,95;

k - коэффициент охвата (k=2 при Р=0,95).

ДН - удельная энтальпия;

Ср - удельная теплоемкость твердых тел.

• 3.1.  Государственный первичный эталон состоит из комплекса следующих технических средств:

калориметр адиабатический КА-С4;

мера удельной теплоемкости и удельной энтальпии из бериллия;

мера удельной теплоемкости и удельной энтальпии из меди;

мера удельной теплоемкости и удельной энтальпии из молибдена;

мера удельной теплоемкости и удельной энтальпии из лейкосапфира; калориметр-компаратор.

• 3.2. Диапазон значений удельной теплоемкости твердых тел, в котором государственный первичный эталон воспроизводит, хранит и передает единицу удельной теплоемкости составляет от 50 до 2900 Дж/(кгК), удельной энтальпии - от 40 до 1300 кДж/кг, в диапазоне температуры от 260 до 870 К.

• 3.3. ГПЭ обеспечивает воспроизведение, хранение и передачу единицы единиц со следующими характеристиками:

для воспроизведения удельной теплоемкости:

СКО результатов измерений при воспроизведении единицы удельной теплоемкости Ss₀cp составляет от 0,136 % до 0,179 % при пятидесяти измерениях;

НСП воспроизведения единицы удельной теплоемкости 0оср составляет 0,008 %;

стандартная неопределенность результата измерений удельной теплоемкости, оцениваемая по типу А, uaocp составляет от 0,136 % до 0,179 % при пятидесяти независимых измерениях;

стандартная неопределенность результата измерений удельной теплоемкости, оцениваемая по типу В, и_В0Ср составляет 0,004 %;

для воспроизведения удельной энтальпии:

СКО результатов измерений при воспроизведении единицы удельной энтальпии Ssoah составляет от 0,136 % до 0,179 % при пятидесяти независимых измерениях;

НСП воспроизведения единицы удельной энтальпии 0₀дн составляет 0,008 %;

стандартная неопределенность результата измерений удельной энтальпии, оцениваемая по типу А, иА0дн составляет от 0,136 % до 0,179% при пятидесяти независимых измерений;

стандартная неопределенность результата измерений удельной энтальпии, оцениваемая по типу В, и_В0дн составляет 0,004 %;

• 3.4. Меры из состава ГПЭ применяют для периодического контроля метрологических характеристик ГПЭ.

• 3.5. ГПЭ применяют для передачи единицы удельной теплоемкости и удельной энтальпии твердых тел вторичным эталонам - мерам удельной теплоёмкости и удельной энтальпии в диапазоне температуры от 260 до 870 К путем сличения с компаратором.

• 3.6. СКО передачи единицы удельной теплоёмкости от ГПЭ к вторичному эталону при помощи компаратора составляет Ss0Cp от 0,2 % до 0,5 % при пяти независимых измерениях в зависимости от значений температуры и удельной теплоемкости меры.

СКО передачи единицы удельной энтальпии от ГПЭ вторичному эталону Ssoah - мерам удельной теплоёмкости и удельной энтальпии при помощи компаратора составляет от 0,2 % до 0,5 % при пяти независимых измерениях в зависимости от значений температуры и удельной энтальпии меры.

• 3.7.1. В качестве эталонов сравнения применяют меры удельной теплоемкости и удельной энтальпии твердых тел со значениями удельной теплоемкости от 50 до 2900 Дж/(кг^К) и удельной энтальпии от 40 до 1300 кДж/кг в диапазоне температуры от 260 до 870 К.

• 3.7.2. Суммарное СКО передачи единицы удельной теплоемкости Sa > эталонов сравнения в интервале температуры от 260 до 870 К составляет от 0,14 % до 0,18 % при пятидесяти независимых измерениях в зависимости от величины удельной теплоемкости меры.

НСП воспроизведения единицы удельной теплоемкости 0оср составляет 0,01 %.

Суммарное СКО передачи удельной единицы энтальпии эталонов сравнения в интервале температуры от 260 до 870 К S&ah составляет от 0,14% до 0,18 % для пятидесяти независимых измерений в зависимости от величины удельной энтальпии меры.

НСП воспроизведения единицы удельной энтальпии 0₀д_Н составляет 0,01 %.

• 3.7.3. Эталоны сравнения - меры удельной теплоемкости и удельной энтальпии применяют для международных сличений и для сличения с государственными специальными эталонами удельной теплоёмкости и удельной энтальпии твердых тел, применяемых в других температурных диапазонах.

• 4. Вторичные эталоны

• 4.1.1. В качестве вторичных эталонов применяют меры удельной теплоемкости и удельной энтальпии твердых тел с диапазоном удельной теплоемкости от 50 до 2900 Дж/(кгК) и удельной энтальпии от 40 до1300 (кДж/кг) в диапазоне температуры от 260 до 870 К.

• 4.1.2. Суммарное СКО результатов измерений вторичных эталонов -мер удельной теплоемкости и удельной энтальпии в интервале температуры от 260 до 870 К при измерении удельной теплоемкости S^ составляет от 0,45 % до 0,70 % в зависимости от значений температуры и удельной теплоемкости меры и при измерении удельной энтальпии S&ah составляет от 0,45 % до 0,70 % в зависимости от значений температуры и удельной энтальпии меры.

• 4.1.3. Вторичные эталоны - меры удельной теплоемкости и удельной энтальпии применяют для передачи единицы удельной теплоемкости и удельной энтальпии калориметрам и термоанализаторам в диапазоне температуры от 260 до 870 К в диапазоне измеряемых значений удельной

теплоемкости от 50 до 2900 Дж/(кгК) и диапазоне удельной энтальпии от 40 до 1300 кДж/кг с пределом допускаемой относительной погрешности измерений удельной теплоемкости Доср от 1 % до 10 % и пределом допускаемой относительной погрешности измерений удельной энтальпии Д₀дн от 1 до 5 %.

5.1. В качестве средств измерений применяются:

калориметры с пределом допускаемой относительной погрешности измерений удельной теплоемкости Д 0Ср от 1 до 10 %¹⁾ и пределом допускаемой относительной погрешности измерений удельной энтальпии Д 0ДН от 1 до 5 %¹⁾;

термоанализаторы и приборы комплексного термического анализа с пределом допускаемой относительной погрешности измерений удельной теплоемкости Д 0Ср от 5 до 10 %¹⁾ и пределом допускаемой относительной погрешности измерений удельной энтальпии Д 0ДН от 3 до 5 %¹⁾.

¹⁾ без учета знака
