МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

01 июня 2021 г.

Москва

О внесении изменений в сведения об утверэвденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» (А.Ю.Кузин) внести изменения в сведения об утвержденном типе средств измерений согласно приложению к приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906 «Об утверждении порядка создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений».

• 4.  Контроль за исполнением настоящего приказа возложить

на заместителя Руководите/Я РОСС'ГМДИрТЯ С.С.Голубейа.       >

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 01B04FD20037AC92B24BBE37DDE2D3F374 Кому выдан: Кулешов Алексей Владимирович Действителен: с 15.09.2020 до 15.09.2021

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «01» июня 2021 г. № 907

Лист № 1 Регистрационный № 75138-19 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа микротермальные СМТ

Счетчики газа микротермальные СМТ предназначены для прямых измерений объема воздуха или природного газа по ГОСТ 5542-2014 в единицах объёма, приведённого к стандартным условиям (температура плюс 20 °С, давление 101,3 кПа).

Принцип действия счетчиков газа микротермальных СМТ основан на измерении смещения градиента температуры нагретого участка чувствительного элемента измерительного модуля, расположенного в потоке измеряемой среды. Смещение градиента температуры зависит от массового расхода природного газа и его теплофизических свойств, таких как теплопроводность, теплоемкость и плотность. Расчет объемного расхода осуществляется с помощью специальной корректирующей функции - К-фактора, вычисление которого производится микроконтроллером модуля. Алгоритм вычисления К-фактора представляет собой аналитическую модель, основанную на тепловых свойствах газов, которая позволяет определить значения параметров измеряемого газа - плотность, теплоемкость и теплопроводность, через аналогичные параметры опорного газа, в качестве которого используется воздух.

Счетчики газа микротермальные СМТ состоят из измерителя расхода газа и электронного отсчетного устройства, объединенных в единую конструкцию. В состав электронного отсчетного устройства входят плата микроконтроллера, с установленным на ней цифровым индикаторным табло, оптический канал передачи данных и литиевые батареи для питания электронного блока. В состав измерителя расхода газа входят герметичный корпус и установленный в нём измерительный модуль серии SGM60xx, в котором реализован алгоритм измерения объемного расхода газа, приведенного к стандартным условиям, а также конструкционные элементы защиты от внешних несанкционированных воздействий.

Счетчики газа микротермальные СМТ выпускаются в следующих типоразмерах: G4, G6, G10, G16, G25, которые отличаются диапазоном измерений объемного расхода газа, приведенного к стандартным условиям.

Счетчики газа микротермальные СМТ выпускаются в следующих исполнениях: СМТ-А, СМТ-Смарт, СМТ-Смарт-К, СМТ-Смарт-ДКЗ, СМТ-Комплекс, СМТ-Комплекс-К, СМТ-Комплекс-ДКЗ, которые отличаются функциональными возможностями и габаритными размерами.

Счетчики газа микротермальные СМТ в исполнении СМТ-А типоразмеров G4, G6, G10 имеют оптический интерфейс или Bluetooth.

Счетчики газа микротермальные СМТ в исполнении СМТ-Смарт типоразмеров G4, G6, G10 имеют оптический интерфейс, встроенный модем связи GPRS либо NBIoT.

Счетчики газа микротермальные СМТ в исполнении СМТ-Смарт-К типоразмеров G4, G6, G10 имеют оптический интерфейс, встроенный модем связи GPRS либо NBIoT, встроенный запорный клапан.

Счетчики газа микротермальные СМТ в исполнении СМТ-Смарт-ДКЗ типоразмеров G4, G6, G10 имеют оптический интерфейс, встроенный модем связи GPRS либо NBIoT, внешний интерфейс для подключения датчиков контроля загазованности помещения, встроенный запорный клапан.

Счетчики газа микротермальные СМТ в исполнении СМТ-Комплекс типоразмеров G4, G6, G10, G16, G25 имеют оптический интерфейс, внешний интерфейс RS485, встроенный модем связи GPRS либо NBIoT

Счетчики газа микротермальные СМТ в исполнении СМТ-Комплекс-К типоразмеров G4, G6, G10, G16, G25 имеют оптический интерфейс, внешний интерфейс RS485, встроенный модем связи GPRS либо NBIoX встроенный запорный клапан.

Счетчики газа микротермальные СМТ в исполнении СМТ-Комплекс-ДКЗ типоразмеров G4, G6, G10, G16, G25 включают в себя оптический интерфейс, внешний интерфейс RS485, встроенный модем связи GPRS либо NBIoX внешний интерфейс для подключения датчиков контроля загазованности помещения, встроенный запорный клапан.

Встроенный запорный клапан предназначен для перекрытия потока газа через счетчик газа микротермальный СМТ. Встроенный запорный клапан управляется от датчиков контроля загазованности, внутренних команд или дистанционно.

Счетчики газа микротермальные СМТ имеют архивы часового и суточного потребления газа, архивы событий и изменений.

Общий вид счетчиков газа микротермальных СМТ представлен на рисунках 1, 2.

Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки представлены на рисунке 3. Пломбировку счетчиков газа микротермальных СМТ в исполнениях СМТ-А, СМТ-Смарт, СМТ-Смарт-К, СМТ-Смарт-ДКЗ при первичной поверке осуществляют нанесением знака поверки давлением клейма на специальной мастике в чашке винта крепления корпуса электронного отсчетного устройства. Пломбировку счетчиков газа микротермальных СМТ в исполнениях СМТ-Комплекс, СМТ-Комплекс-К, СМТ-Комплекс-ДКЗ при первичной поверке осуществляют нанесением знака поверки давлением клейма на специальной мастике в чашке винта крепления корпуса электронного отсчетного устройства и давлением клейма на навесной свинцовой пломбе. Пломбировку при периодической поверке осуществляют нанесением знака поверки в виде наклейки или давлением клейма на специальной мастике в чашке винта крепления или давлением клейма на навесной свинцовой пломбе. Счетчики газа микротермальные СМТ имеют конструкционные элементы защиты от внешних несанкционированных воздействий, расположение которых представлено на рисунке 4.

Счётчики газа микротермальные СМТ обеспечивают фиксацию и сохранность в энергонезависимой памяти информации о возникновении следующих нештатных ситуаций:

• - вскрытие крышки батарейного отсека;

• - вскрытие корпуса электронного отсчетного устройства;

• - отсоединение измерительного модуля SGM60xx от платы микроконтроллера;

• - отсоединение батареи питания;

• - извлечение SIM-карты из встроенного модема связи;

• - превышение расхода газа верхнего диапазона расхода (Q^o);

• - работа вне заявленного рабочего диапазона температуры измеряемой среды;

• - работа вне заявленного рабочего диапазона температуры окружающей среды;

• - реверсный поток газа.

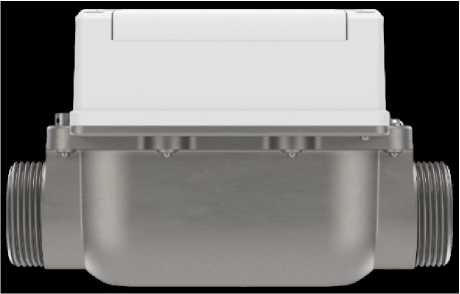

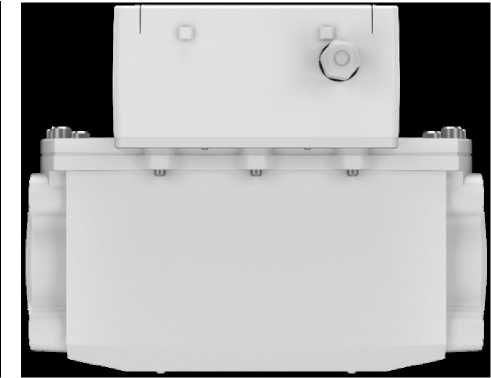

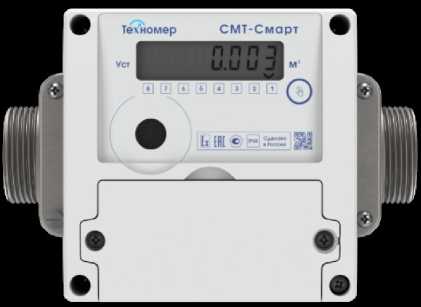

  Рисунок 1 - Общий вид счетчиков газа микротермальных СМТ в исполнениях СМТ-А, СМТ-Смарт, СМТ-Смарт-К, СМТ-Смарт-ДКЗ

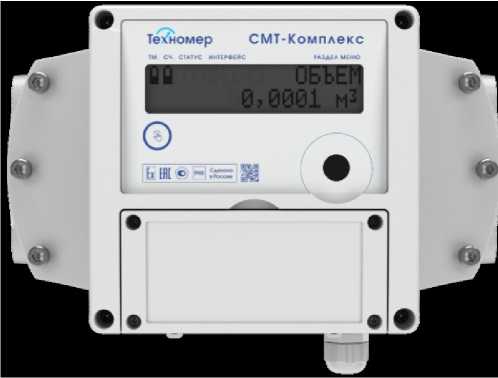

  Рисунок 2 - Общий вид счетчиков газа микро

  СМТ-Комплекс-К



  ермальных СМТ в исполнениях СМТ-Комплекс, СМТ-Комплекс-ДКЗ




  исполнение СМТ-А, СМТ-Смарт, СМТ-Смарт-К, СМТ-Смарт-ДКЗ

исполнение СМТ-Комплекс, СМТ-Комплекс-К, СМТ-Комплекс-ДКЗ

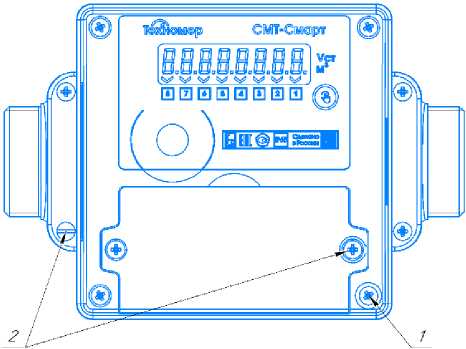

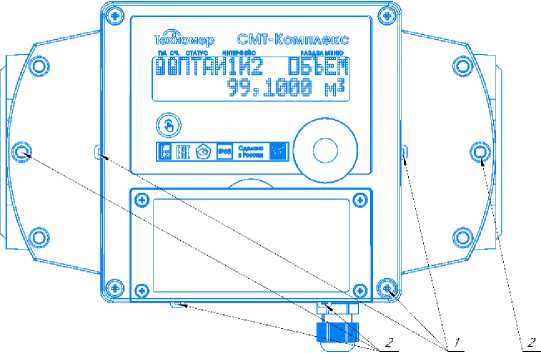

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки (1 - место для установки пломбы поверителя, 2 - место для установки пломбы поставщика газа)

2           Ь 7

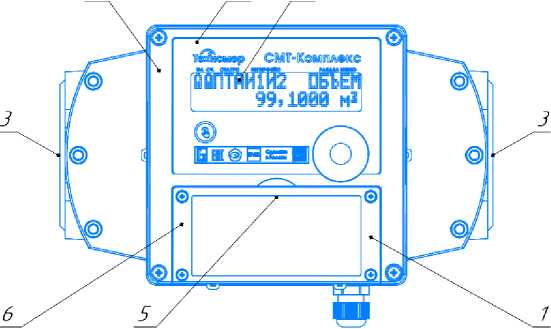

Рисунок 4 - Схема расположения средств защиты от несанкционированного вмешательства в работу счетчиков газа микротермальных СМТ (1 - датчик вскрытия крышки батарейного отсека, 2 - датчик вскрытия корпуса электронного отсчетного устройства, 3 - защитные решётки, 4 - калибровочный замок, 5 - датчик наличия SIM-карты, 6 - датчик отключения батареи питания, 7 - датчик отключения измерительного модуля)

Знак поверки наносится в соответствии со схемой, приведенной на рисунке 3, а также на паспорт и (или) свидетельство о поверке.

Встроенное программное обеспечение (далее - ПО) имеет программную и физическую защиту от непреднамеренных и преднамеренных изменений.

Команды и данные, введенные через интерфейс пользователя (клавиатура) и/или через интерфейс связи, не оказывают влияния на метрологически значимую часть ПО. Доступ к настройке параметров счетчика, влияющих на метрологические характеристики, возможен только при открытом «калибровочном замке». «Калибровочный замок» - кнопка на электронной плате счетчика, доступ к которой возможен только при нарушении пломбы поверителя. Открытие и закрытие «калибровочного замка» фиксируется записью в архиве счетчика. После изменения значений, относящихся к калибровочным настройкам, «калибровочный замок» закрывается нажатием кнопки или автоматически через два часа. Изменение значений фиксируется в архиве. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1- Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на корпус электронного блока методом, принятым у изготовителя, и по центру титульных листов паспорта и руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

приведены в разделе 2.5 руководства по эксплуатации ТМР.407282.002-01 РЭ; ТМР.407282.002-02 РЭ; ТМР.407282.002-03 РЭ; ТМР.407282.002-04 РЭ; ТМР.407282.002-05 РЭ; ТМР.407282.002-06 РЭ; ТМР.407282.002-07 РЭ.

ГОСТ 2939-63 Газы. Условия для определения объема

ГОСТ 5542-2014 Газы горючие природные промышленного и коммунально-бытового назначения. Технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Приказ Росстандарта от 29 декабря 2018 г. № 2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»

ТМР.407282.002 ТУ. Счетчики газа микротермальные СМТ. Технические условия

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «01» июня 2021 г. № 907

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
