МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВ lit РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И Ml 1 РОЛОГИИ (Росстандарт)

12 мая 2021 г.

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению; к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3.  Распространить действие методик поверки средств измерений, установленных согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФГУП «ВНИИМС» (А.Ю.Кузину) внести изменения в сведения об утвержденных типа средств измерений согласно приложению к приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с приказом Министерства промыт юнности и торговли Российской Федерации от 28 августа 2020 г. № 2906 «Об утверждении порядка создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений».

• 5. Контроль за исполнением настоящего приказа возложить на заместителя Руководителя Федерального агенте i ва по техническому регулированию и метрологии С.С.Голубева.

Заместитель Руководителя

Z                           л

Подлинник электронного документа, подпи< а иного ЭП, хранится в системе электронного докумен ■ поборота Федерального агентства по техническому реп. пированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 01B04FD20037AC92B24BBE37DDE2D3F374

Кому выдан: Кулешов Алексей Владимирович

Действителен: с 15.09.2020 до 15.09.2021

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «12» мая 2021 г. № 718

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений причина внесения изменений

¹

Указывается только для средств измерений единичного производства

²

Указывается только в случае отмены методик поверки

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» мая 2021 г. № 718

Лист № 1 Регистрационный № 68476-17 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи (регистраторы) давления измерительные Levelogger, AquaVent, Barologger

Преобразователи (регистраторы) давления измерительные Levelogger, AquaVent, Barologger (далее - преобразователи) предназначены для измерений температуры, абсолютного и гидростатического давления (уровня) газообразных и жидких сред (в том числе коррозийных и с абразивным содержанием), а также пара и преобразований измеренных значений в цифровой сигнал, хранения архива измерений и передачи измеренных данных на компьютер пользователя.

Преобразователи выполнены в герметичном цилиндрическом корпусе из нержавеющей стали с отверстиями для контакта датчиков с измеряемой средой с одной стороны и разъемом для подключения устройства передачи данных на компьютер пользователя, с другой стороны. Внутри корпуса расположены пьезорезистивный кремниевый датчик давления, резисторный термодатчик (RTD), 4-х контактный платиновый датчик электропроводности (только для модификаций LTC Levelogger Edge и Levelogger 5 LTC), регистратор данных и элемент питания. Все преобразователи имеют функцию автономной записи измерений во встроенную память, являются самодостаточными устройствами.

Преобразователи выпускаются в модификациях: LT Levelogger Edge, LTC Levelogger Edge, LT Levelogger Junior, Levelogger 5, Levelogger 5 LTC, Levelogger 5 Junior, Barologger Edge, Barologger 5, AquaVent, AquaVent 5, отличающихся друг от друга формой, материалом корпуса и интерфейсами связи. Преобразователи LT Levelogger Edge, LT Levelogger Junior, Levelogger 5 и Levelogger 5 Junior предназначены для измерения температуры и абсолютного давления или гидростатического давления (уровня воды, с компенсацией выходных данных по атмосферному давлению); LTC Levelogger Edge и Levelogger 5 LTC -температуры, удельной электропроводности воды и абсолютного давления или гидростатического давления (уровня воды, с компенсацией выходных данных по атмосферному давлению); Barologger Edge и Barologger 5 - атмосферного давления и температуры; AquaVent и AquaVent 5 - гидростатического давления и температуры. Преобразователи в зависимости от диапазона измерений давления выпускаются в различных исполнениях - М1,5; М5; М10; М20; М30; М100 и М200. Питание преобразователей осуществляется от встроенной батареи, замену которой осуществляет изготовитель. Срок службы батареи зависит от интервала измерений. Максимальный срок службы батареи для преобразователей модификаций LT Levelogger Edge, Barologger Edge, Levelogger 5 и Barologger 5 составляет 10 лет, модификаций LTC Levelogger Edge и Levelogger 5 LTC - 8 лет, модификаций LT Levelogger Junior и Levelogger 5 Junior - 5 лет.

Преобразователи модификаций AquaVent, LT Levelogger Junior и Levelogger 5 Junior изготавливаются в корпусе из нержавеющей стали 316L; модификаций LT Levelogger Edge, LTC Levelogger Edge и Barologger Edge - в корпусе из нержавеющей стали 316L с титановым покрытием; модификаций Levelogger 5, Levelogger 5 LTC, Barologger 5, AquaVent 5 - в корпусе из нержавеющей стали 316L с покрытием PTFE. В преобразователях модификаций AquaVent и AquaVent 5 используются интерфейсы типа USB, SDI-12, Modbus RS-485/RS-232; в остальных - оптический интерфейс связи.

Общий вид преобразователей (регистраторов) давления измерительных Levelogger, AquaVent, Barologger представлен на рисунке 1. Пломбирование преобразователей не предусмотрено. Несанкционированный доступ к внутренним частям приводит к выходу преобразователей из строя. Части корпуса преобразователя соединены между собой неразборными пломбами, которые механически разрушаются при попытке вскрытия.

Заводской номер наносится на корпус преобразователей методом гравирования в виде цифрового кода.

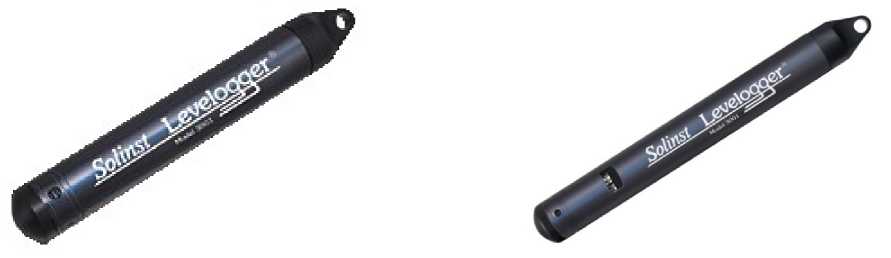

а) модификация LT Levelogger Edge

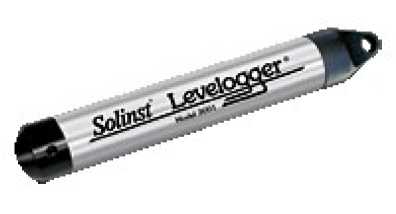

в) модификация LT Levelogger Junior

б) модификация LTC Levelogger Edge

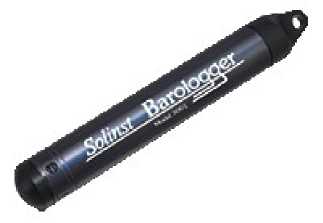

г) модификация Barologger Edge

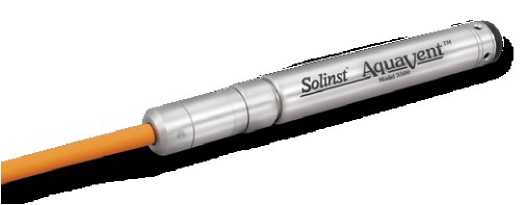

д) модификация AquaVent

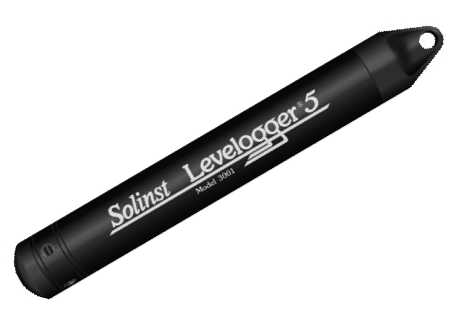

е) модификация Levelogger 5

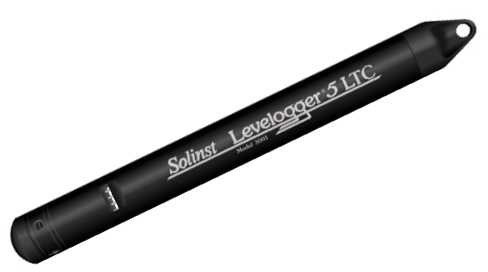

ж) модификация Levelogger 5 LTC

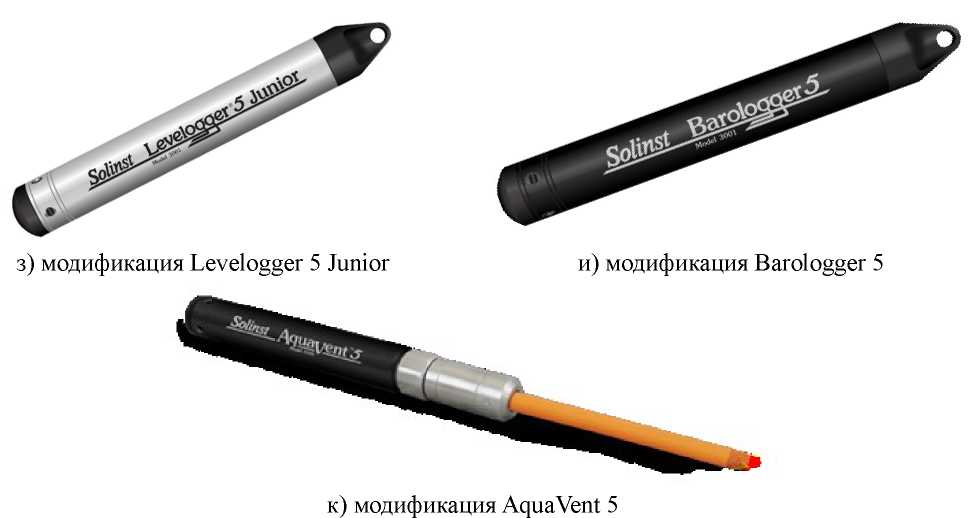

Рисунок 1 - Общий вид преобразователей

Программное обеспечение (далее - ПО) состоит из внешнего и встроенного. Внешнее ПО не является метрологически значимым и предназначено для настройки преобразователей, регистрации данных и контроля показаний в режиме реального времени. Встроенное ПО реализовано аппаратно и является метрологически значимым. Влияние встроенного ПО учтено при нормировании метрологических характеристик преобразователей. Характеристики встроенного и внешнего ПО приведены в таблице 1.

Таблица 1 - Характеристики ПО

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в разделе «Методика (метод) измерений» паспорта.

Нормативные и технические документы, устанавливающие требования к преобразователям (регистраторам) давления измерительным Levelogger, AquaVent, Barologger Техническая документация изготовителя
