УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» мая 2021 г. № 705
Лист № 1 Регистрационный № 46656-11 Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Радиочасы МИР РЧ-02
Назначение средства измеренийРадиочасы МИР РЧ-02 (далее - радиочасы) предназначены для измерений и хранения значений текущего времени и календарной даты на основании приема и преобразования сигналов спутниковых навигационных систем ГЛОНАСС/GPS (далее - СНС) и обеспечивают формирование и выдачу сигналов частоты и времени, передачу значений текущего времени и календарной даты по цифровым интерфейсам в соответствии с протоколом NMEA 0183, а также работу в качестве сервера точного времени с поддержкой протокола синхронизации времени SNTP.
Описание средства измеренийПринцип действия радиочасов основан на приеме сигналов СНС ГЛОНАСС/GPS, синхронизации собственных часов, формировании, хранении и выдачи сигналов частоты и времени в различных последовательностях и кодах (1PPS (1Гц), NMEA, SNTP), синхронизованных с национальной шкалой времени UTC(SU).
Радиочасы состоят из специализированного приемника сигналов СНС ГЛОНАСС/GPS совмещенного, приемной антенны и платы обработки информации от приемника и формирования значений текущего времени и календарной даты для выдачи по цифровым интерфейсам RS-485 или Ethernet. Пакет данных, передаваемых радиочасами по интерфейсу RS-485, соответствует протоколу IEC 61162-1 (NMEA-0183). Пакет данных, передаваемых радиочасами по интерфейсу Ethernet, соответствует протоколу SNTP. Конструктивно радиочасы выполнены в виде герметичного моноблока из поликарбоната и металлического кронштейна.
Радиочасы выпускаются в двух модификациях МИР РЧ-02.00 и МИР РЧ-02.А. Их обозначение и особенности конструктивного исполнения (количество и тип интерфейсов связи, тип электропитания, дополнительные функции) приведены в таблице 1.
|
Таблица 1 - Модификации • |
радиочасов |
|
Модификация (код) |
Расшифровка символов кода |
|
МИР РЧ-02.А-хт-РОЕ-/ |
Конструктивное исполнение |
|
00 - корпус размерами 82 х 55 х 82 мм | |
|
А - корпус размерами 90 х 55 х 155 мм | |
|
МИР РЧ-02.А-хт-РОЕ-/ |
Количество и тип интерфейсов связи |
|
xm1’ - x - количество портов интерфейса m. m=R - интерфейс RS-485, m=E - интерфейс Ethernet | |
|
МИР РЧ-02.А-хт-РОЕ-/ |
Тип электропитания |
|
ИПи -питание от цепи номинальным напряжением и = 24 В |
|
Модификация (код) |
Расшифровка символов кода |
|
POE - питание по технологии РоЕ (через интерфейс Ethernet) | |
|
МИР РЧ-02.А-хт-РОЕ-/ |
Дополнительные функции (опции) |
|
Т - наличие термостатированного кварцевого генератора (OCXO) | |
|
Примечание: 1) Здесь и далее, строчными курсивными буквами обозначены переменные символы. Значения, которые может принимать переменный символ, указаны в руководстве по эксплуатации М15.030.00.000 РЭ пункт 2.2 Структура кода. Возможные типы интерфейсов приведены в руководстве по эксплуатации М15.030.00.000 РЭ пункт 2.2 Структура кода. | |
Общий вид радиочасов представлен на рисунке 1.
Пломбировка от несанкционированного доступа производится в виде пломбы с оттиском поверительного клейма и (или) на элементе крепления верхней платы внутри основного блока.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 2 и 3.

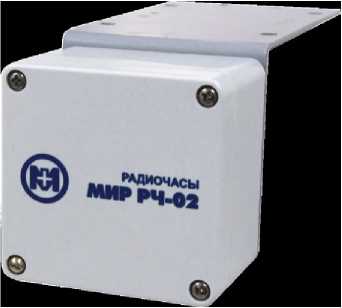

Модификация РЧ-02.00

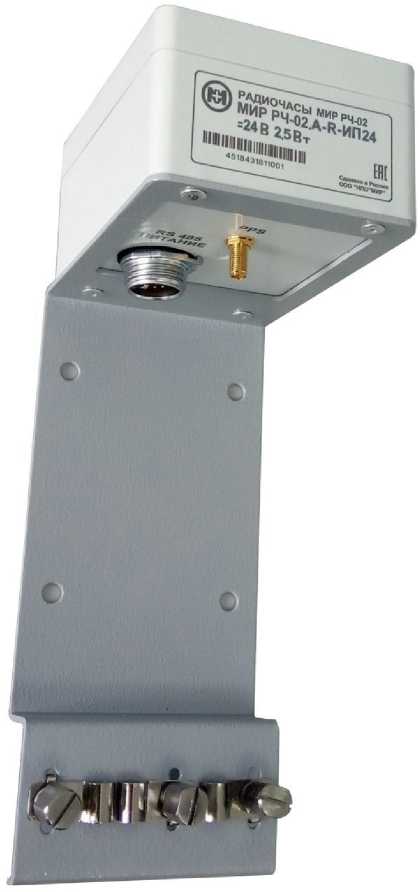

Модификация РЧ-02.А
Рисунок 1 - Общий вид радиочасов
©РАДИОЧАСЫ
МИР РЧ-02
© |-------
--Юг1
Место нанесения
знака поверки
Место пломбировки

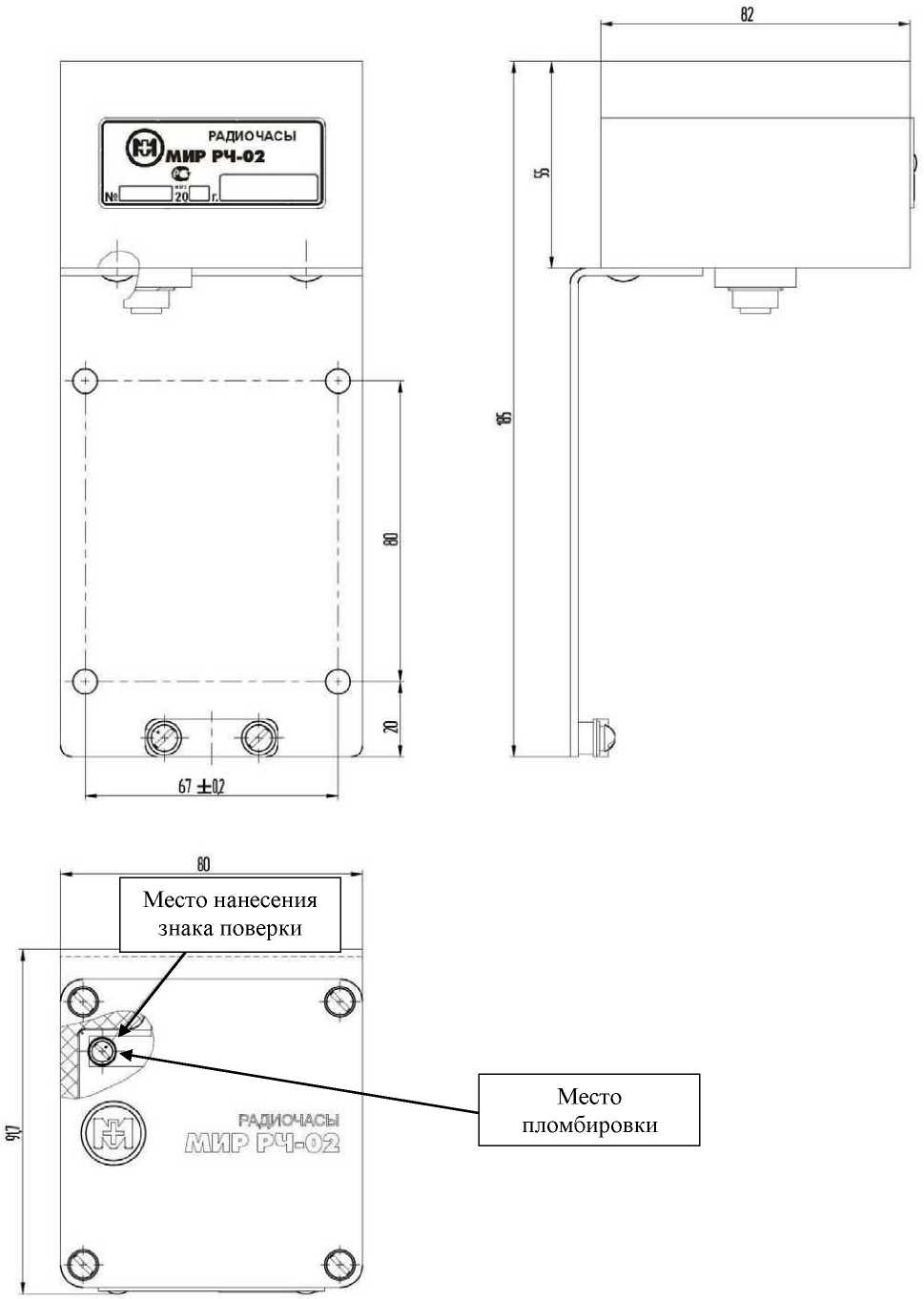

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки модификации МИР РЧ-02.00
Место установки пломбы с оттиском поверительного клейма
Место пломбировки
|
/Оъ РАДИОЧАСЫ 'ey МИР РЧ-02.А 1 | |
|
ЕНЕ | |
|
Сделано в России | |
Рисунок 3
- Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки модификации МИР РЧ-02.А
Программное обеспечениеПрограммное обеспечение (далее - ПО) радиочасов является встроенным и реализовано в управляющем микроконтроллере. ПО обеспечивает обработку сигналов от спутниковой навигационной системы, выделение полезной информации, обработку выделенной информации, передачу значений текущего времени и календарной даты по цифровым интерфейсам.
ПО разделено на метрологически значимую и метрологически незначимую (прикладную) части, которые объединены в единый файл, имеющий единую контрольную сумму.
ПО может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств. ПО не может быть считано из радиочасов без применения специальных программно-технических устройств.
Идентификационные данные прикладного ПО приведены в таблице 1.
Версия программного обеспечения радиочасов должна быть не ниже версии, указанной в таблице 2 и должна быть указана в формуляре радиочасов.
Конфигурирование радиочасов возможно через программу «Конфигуратор радиочасов МИР РЧ-02» или WEB-интерфейс.
Конструкция радиочасов исключает возможность несанкционированного влияния на ПО. Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
1 |
2 |
3 |
4 |
|
Идентификационное наименование ПО |
РЧ-02.00 |
РЧ-02.А |
Конфигуратор радиочасов МИР РЧ-02 |
|
Номер версии (идентификационный номер) ПО |
Не ниже V1.13 |
Не ниже V1.0.0.012 |
Не ниже 1.3.8.0 |
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности синхронизации («привязки») фронта выходного сигнала 1 Гц в режиме синхронизации по сигналам СНС относительно национальной шкалы времени UTC(SU), при уровне доверительной вероятности 0,95: - для модификации МИР РЧ-02.А, 1 Гц от навигационного модуля, нс |
±200 |
|
- для модификации МИР РЧ-02.А, 1 Гц от внутренней ШВ, мкс |
±10 |
|
- для модификаций МИР РЧ-02.00, 1 Гц от навигационного модуля, мкс |
±1 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности синхронизации («привязки») переднего фронта последовательного временного кода на интерфейсе RS-485 в режиме синхронизации по сигналам СНС относительно национальной шкалы времени UTC(SU), мкс |
±35 |
|
Пределы допускаемой абсолютной погрешности хранения формируемой шкалы времени в автономном режиме за сутки при наличии питания, с:
|
±0,5 ±0,005 |
|
Пределы абсолютной погрешности хранения формируемой шкалы времени за сутки при отсутствии внешнего питания и исправной встроенной батарее питания для модификации МИР РЧ-02.А, с |
±0,5 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации: - температура окружающего воздуха для модификаций МИР РЧ-02.А и | |
|
модификаций МИР РЧ-02.00 с отключенным внутренним обогревом, °С; |
от -40 до +70 |
|
- температура окружающего воздуха с включенным внутренним | |
|
обогревом для модификаций МИР РЧ-02.00, °С; |
от -50 до +70 |
|
- относительная влажность воздуха при температуре плюс 40 °С и более |
100 |
|
низких температурах с конденсацией влаги, %; | |
|
- атмосферное давление, кПа (мм рт. ст.), не более; |
от 84,0 (630) до 106,7 (800) |
|
Параметры электропитания: | |
|
- напряжение постоянного тока, В: |
от 9 |
|
- для модификации МИР РЧ-02.00; |
до 28 |
|
- для модификации МИР РЧ-02.А |
до 30 |
|
Потребляемая мощность Вт, не более: - для модификации МИР РЧ-02.00; | |
|
- с отключенным внутренним обогревом; |
2 |
|
- с включенным внутренним обогревом; |
5 |
|
- для модификации МИР РЧ-02.А; | |
|
- от источника напряжения (в исполнении с кодом ИПи); |
2,5 |
|
- при питании по технологии PoE (в исполнении с кодом РОЕ) |
6,49 |
|
Габаритные размеры, мм, не более: - для модификации МИР РЧ-02.00 | |
|
длина |
80 |
|
ширина |
91,7 |
|
высота |
185 |
|
- для модификации МИР РЧ-02.А | |
|
длина |
104 |
|
ширина |
123 |
|
высота |
263 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Масса, кг, не более: | |
|
- для модификации МИР РЧ-02.00; |
0,7 |
|
- для модификации МИР РЧ-02.А |
0,9 |
|
Среднее время наработки на отказ, ч, не менее: | |
|
- для модификации МИР РЧ-02.00; |
55 000 |
|
- для модификации МИР РЧ-02.А |
290 000 |
|
Средний срок службы, лет, не менее | |
|
- для модификации МИР РЧ-02.00; |
5 |
|
- для модификации МИР РЧ-02.А |
30 |
наносится на титульный лист руководства по эксплуатации и формуляр типографским способом и на шильд корпуса методом шелкографии для модификации МИР РЧ-02.00, непосредственно на корпус методом лазерной маркировки для модификации МИР РЧ-02.А.
Комплектность средства измеренийКомплектность модификации МИР РЧ-02.00 приведена в таблице 5, модификации МИР РЧ-02.А - в таблице 6.
Таблица 5 - Комплектность модификации МИР РЧ-02.00
|
Наименование |
Обозначение |
Количество |
|
Радиочасы МИР РЧ-02.00 |
М09.117.00.000 |
1 шт. 1)1 |
|
Программное обеспечение на CD - диске «Конфигуратор радиочасов МИР РЧ-02» |
М10.00259-01 |
1 шт. |
|
Комплект монтажных частей |
М09.117.90.000 |
1 компл. |
|
Радиочасы МИР РЧ-02. Формуляр |
М09.117.00.000 ФО |
1 экз. |
|
Радиочасы МИР РЧ-02. Руководство по эксплуатации |
М09.117.00.000 РЭ |
1 экз. 2) |
|
ГСИ. Радиочасы МИР РЧ-02. Методика поверки |
М15.030.00.000 МП |
1 экз. 2) |
|
Примечания:
| ||
Таблица 6 - Комплектность модификации МИР РЧ-02.А
|
Наименование |
Обозначение |
Количество |
|
Радиочасы МИР РЧ-02. А |
М15.030.00.000 |
1 шт. 1)1 |
|
Программное обеспечение на CD - диске «Конфигуратор радиочасов МИР РЧ-02» |
М10.00259-01 |
1 шт. |
|
Комплект монтажных частей |
М15.030.09.000 |
1 компл. |
|
Радиочасы МИР РЧ-02. Формуляр |
М15.030.00.000 ФО |
1 экз. |
Продолжение таблицы 6
|
Наименование |
Обозначение |
Количество |
|
Радиочасы МИР РЧ-02. Конструктивное исполнение МИР РЧ-02.А. Руководство по эксплуатации |
М15.030.00.000 РЭ |
1 экз. 2) |
|
ГСИ. Радиочасы МИР РЧ-02. Методика поверки |
М15.030.00.000 МП |
1 экз. 2) |
|
Примечания:
| ||
|
на сайте http://www.mir-omsk.ru. | ||
Для модификации МИР РЧ-02.00 приведены в разделе 7 документа М09.117.00.000 РЭ «Радиочасы МИР РЧ-02. Руководство по эксплуатации».
Для модификации МИР РЧ-02.А приведены в разделе 7 документа М15.030.00.000 РЭ «Радиочасы МИР РЧ-02. Конструктивное исполнение МИР РЧ-02.А. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к радиочасам МИР РЧ-02Государственная поверочная схема для средств измерений времени и частоты (приказ Росстандарта от 31.07.2018 № 1621)
Радиочасы МИР РЧ-02. Технические условия. ТУ 4042-002-51648151-2010.
