№701 от 11.05.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 243521
О внесении изменений в сведения об утвержденном типе средств измерений
Приказы по основной деятельности по агентству
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «11» мая 2021 г. № 701
Сведения об утвержденных типах средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
причина внесения изменений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер1 |
Регистрационный номер в ФИФ |
Правообла датель |
Отменяемая методика поверки2 |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Комплексы измерительные вычислительные |
«Стенд проверки параметров реле СЦБ» ИВК СППР СЦБ |
48099-11 |
Общество с ограниченной ответственность ю «Парк ЖД» (ООО «Парк ЖД»), г. Екатеринбург |
МП 48099-11 |
МП 0245-2020 |
ООО «Парк ЖД», г. Екатеринбург |
ФБУ «УРАЛТЕСТ», г. Екатеринбург |
Указывается только для средств измерений единичного производства
Указывается только в случае отмены методик поверки
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» мая 2021 г. № 701
Лист № 1
Всего листов 4
Регистрационный № 48099-11
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительные вычислительные «Стенд проверки параметров реле СЦБ» ИВК СППР СЦБ
Назначение средства измеренийКомплексы измерительные вычислительные «Стенд проверки параметров реле СЦБ» ИВК СППР СЦБ (далее - комплексы) предназначены для измерений электрических и временных параметров реле устройств сигнализации, централизации и блокировки (СЦБ).
Описание средства измеренийПринцип действия комплексов основан на преобразовании аналоговых входных электрических сигналов, снимаемых с проверяемых реле, в цифровую форму с помощью быстродействующих АЦП и дальнейшее обработке полученной измерительной информации с помощью ПЭВМ.
Комплекс состоит из блока измерительного, стойки релейной, ПЭВМ, принтера и источника бесперебойного питания, соединенных кабелями.
Блок измерительный предназначен для формирования схемы измерений параметров проверяемых реле, установки требуемых значений напряжений и токов, преобразования электрических сигналов в цифровой код.
ПЭВМ осуществляет обработку и отображение результатов измерений, их хранение в базе данных, хранение управляющих программ и их реализацию в процессе измерений, управление режимами измерений
Информация о проверяемых параметрах преобразуется с помощью специального программного обеспечения, отображается на экране монитора в реальном масштабе времени и одновременно автоматически записывается в файл с целью последующего просмотра результатов поверки.
Общий вид комплексов представлен на рисунке 1. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Знак поверки наносится на свидетельство о поверке.
Рисунок 1 - Общий вид комплексов

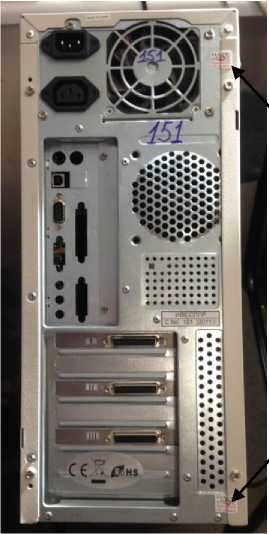

Место нанесения пломбировки
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечениеСпециальное программное обеспечение (СПО), имеющее уникальный «номер», установлено на «жесткий» диск внутри средства вычислительной техники (СВТ), поставляемого в комплекте ИВК СППР СЦБ. СПО недоступно потребителю в процессе эксплуатации.
Уникальный «номер» СПО записывается и в измерительный блок в процессе изготовления. При включении ИВК СППР СЦБ осуществляется сопоставление «номера» из измерительного блока с «номером» из СВТ, загрузка индивидуальных настроек.
Погрешность специального программного обеспечения входит в погрешность измерений комплексов.
Уровень защиты СПО «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Stend re.exe |
|
Номер версии (идентификационный номер) программного обеспечения |
01 |
|
Цифровой идентфикатор программного обеспчения |
ннн* |
|
* в качестве цифрового идентификатора устанавливается заводской номер ИВК СППР СЦБ | |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения переменного тока частотой 50 Гц, В |
от 1 до 200 |
|
Пределы допускаемой относительной погрешности измерений напряжения переменного тока частотой 50 Гц, % |
±1,5 |
|
Диапазон измерений напряжения постоянного тока, В |
от 1 до 100 |
|
Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % |
±1,0 |
|
Диапазон измерений силы переменного тока частотой 50 Гц, А |
от 0,01 до 0,30 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений силы |
+1 5 |
|
переменного тока частотой 50 Гц, % | |
|
Диапазон измерений силы постоянного тока, А |
от 0,002 до 1,0 |
|
Пределы допускаемой относительной погрешности измерений силы |
+1,0 |
|
постоянного тока, % | |
|
от 0,03 до 0,50 включ. | |
|
Диапазон измерений электрического сопротивления постоянному току, Ом |
св.0,50 до 12000 |
|
Пределы допускаемой относительной погрешности измерений | |
|
электрического сопротивления постоянному току, % | |
|
от 0,03 до 0,50 включ. |
+3,0 |
|
св.0,50 до 12000 |
+2,0 |
|
Диапазон измерений длительности интервалов времени, с |
от 0,1 до 10,0 |
|
Пределы допускаемой относительной погрешности измерений |
+1,0 |
|
длительности интервалов времени, % |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания от сети переменного тока частотой (50 ± 1) Гц, В |
220 ± 22 |
|
Габаритные размеры блока измерительного ИВК СППР СЦБ, мм, не более | |
|
- длина |
600 |
|
- ширина |
200 |
|
- глубина |
500 |
|
Масса, кг, не более |
35 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +10 до +35 |
|
- относительная влажность воздуха при температуре 25 °С, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 107 |
наносится на блок измерительный в виде наклейки и титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Блок измерительный ИВК СППР СЦБ |
0039-00-01 |
1 шт. |
|
Стойка релейная в комплекте с экраном подсветки и двумя колодками* |
0039-00-02 |
1 шт. |
|
Средства вычислительной техники**: Системный блок Монитор Принтер Клавиатура Мышь |
- |
1 шт. 1 шт. 1 шт. 1 шт. 1 шт. |
|
Кабель питания сетевой |
- |
2 шт. |
|
Кабель связи USB (блок системный-блок измерительный) |
0039-00-03 |
1 шт. |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество |
|
Кабель соединительный (блок измерительный - стойка релейная) |
0039-00-04 |
3 шт. |
|
Сетевой фильтр «Pilot» («Виго») |
- |
1 шт. |
|
CD-диск с ПО |
0039-00-11 |
1 шт. |
|
Руководство по эксплуатации |
0039-00-00 РЭ |
1 экз. |
|
Паспорт |
0039-00-00 ПС |
1 экз. |
|
Методика поверки |
МП 0245-2020 |
1 экз. |
|
*две колодки поставляются для НМШ+РЭЛ и ТШ **по запросу заказчика | ||
приведены в разделе 2.3 «Порядок работы» руководства по эксплуатации 0039-00-00 РЭ.
Нормативные и технические документы, устанавливающие требования к комплексам измерительным вычислительным «Стенд проверки параметров реле СЦБ» ИВК СППР СЦБ
ТУ 32 ЦШ 4720-2006 Комплекс измерительный вычислительный Стенд проверки параметров реле СЦБ ИВК СППР СЦБ
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
11 мая 2021 г.
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое
к настоящему приказу.
-
3. ФГУП «ВНИИМС» (А.Ю.Кузину) внести изменения в сведения об утвержденном типе средств измерений согласно приложению к приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906 «Об утверждении порядка создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений».
-
4. Контроль за исполнением настоящего приказа возложить
на заместителя регулированию и метрологии С.®.аГтаубева.электРонногодокУментообор°та J J 1 Федерального агентства по техническому регулировани!
РуководителеэЛто Техническому
Заместитель Руководителя
техническому регулированию и метрологии
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 01B04FD20037AC92B24BBE37DDE2D3F374
Кому выдан: Кулешов Алексей Владимирович
Действителен: с 15.09.2020 до 15.09.2021
\____________________________
УВ.Кулешов
