№540 от 15.04.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 239109
О внесении изменений в описание типа СИ
Измерители точки росы и температуры конденсации углеводородов "Hygrovision-mini"
Приказы по основной деятельности по агентству Вн. Приказ № 540 от 15.04.2021
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
15 апреля 2021 г.
№ 540_______
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. ФГУП «ВНИИМС» (А.Ю.Кузину) внести изменения в сведения об утвержденных типа средств измерений согласно приложению к приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906 «Об утверждении порядка создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений».
-
4. Контроль за исполйёнием <=o6oi
хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Заместитель Руководителя
С. С.Голубев
Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 23.11.2020 до 23.11.2021
\___________-__-______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «15» апреля 2021 г. № 540
Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Измерители точки росы и температуры конденсации углеводородов |
«Hygrovision -mini» |
54772-13 |
Общество с ограниченной ответственнос тью «Научнопроизводствен ное объединение «Вымпел» (ООО «НПО «Вымпел»), Мосвковская обл., г. Дедовск |
ВМПЛ2.844.001 МП |
ООО «НПО «Вымпел», Мосвковская обл., г. Дедовск |
Восточно Сибирский филиал ФГУП «ВНИИФТРИ», г. Иркутск |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «15» апреля 2021 г. № 540
Лист № 1 Регистрационный № 54772-13 Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители точки росы и температуры конденсации углеводородов «Hygrovision-mini»
Назначение средства измеренийИзмерители точки росы и температуры конденсации углеводородов «Hygrovision-mini» (далее по тексту - измерители) предназначены для измерений температуры точки росы и температуры конденсации углеводородов (далее по тексту - точка росы и конденсации углеводородов соответственно) в природном газе или других газах при рабочем давлении.
В соответствии с ГОСТ Р 53763-2009 измерители относятся к переносным визуальным конденсационным гигрометрам.
Описание средства измеренийПринцип действия измерителей основан на конденсационном методе измерения температуры точки росы. Сущность метода заключается в измерении температуры, до которой необходимо охладить прилегающий к охлаждаемой поверхности слой влажного газа, для того, чтобы довести его до состояния насыщения при рабочем давлении. Метод определения точки росы, используемый в измерителях, соответствует ГОСТ Р 53763-2009 «Газы горючие природные.
Определение температуры точки росы по воде» и ГОСТ 53762-2009 «Газы горючие природные. Определение температуры точки росы по углеводородам».
Измерители обеспечивают измерение точек росы и температуры конденсации углеводородов в режиме ручной фиксации температуры зеркала в момент выпадения на нем конденсата. Измерители имеют оригинальное устройство канала визуального наблюдения за поверхностью охлаждаемого конденсационного зеркала. Канал визуального наблюдения состоит из оптической системы, позволяющей наблюдать за поверхностью зеркала и двух вариантов подсветки поверхности конденсационного зеркала для раздельного наблюдения за конденсацией паров воды и углеводородов. Для регистрации конденсации углеводородов используется система подсветки через объектив оптической системы, которая обеспечивает фронтальную подсветку конденсационного зеркала. Для регистрации конденсации воды используется боковая подсветка диэлектрического зеркала, которая обеспечивает рассеяние света при выпадении росы (инея).
Для управления работой измерителей используется кнопочная клавиатура. Отображение информации осуществляется на жидкокристаллическом дисплее с подсветкой. Охлаждение и нагрев зеркала с помощью термоэлектрической батареи может производиться двумя способами: с выбранной оператором фиксированной скоростью изменения температуры и в дискретном режиме, с выбранным шагом изменения температуры зеркала. И в том и другом случае точка росы определяется по температуре зеркала в момент начала конденсации/испарения на нем паров воды или углеводородов при охлаждении зеркала.
В измерителях предусмотрен режим автоматической очистки поверхности зеркала.
Питание измерителей осуществляется от встроенной аккумуляторной батареи. Для облегчения использования в полевых условиях в комплекте измерителей имеются транспортировочный кейс и штатив.
Измерители имеют взрывобезопасный уровень взрывозащиты по ГОСТ 30852.0-2002, виды взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ 30852.1-2002 и «искробезопасная электрическая цепь» по ГОСТ 30852.102002 с маркировкой взрывозащиты 1Exd[ib]IICT5 Х и могут устанавливаться во взрывоопасных зонах помещений и наружных установок согласно ГОСТ 30852.152002, гл. 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Измерители выпускаются в следующих модификациях: ВМПЛ2.844.001 (далее по тексту «Hygrovision-mini») и ВМПЛ2.844.001-01 (далее по тексту «Hygrovision-mini-SL»), которые отличаются конструктивом, комплектами при надлежностей и максимальным рабочим давлением.

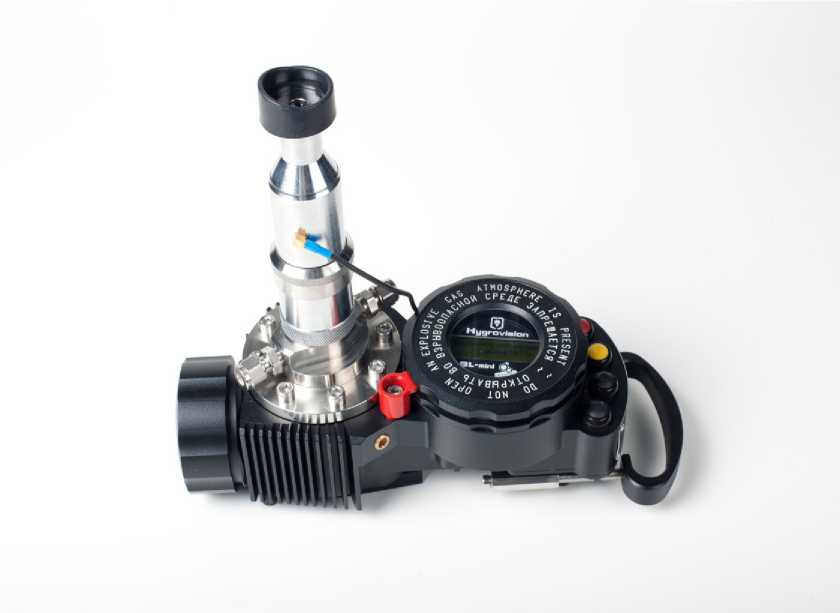

Общий вид средства измерений представлен на рисунке 1.

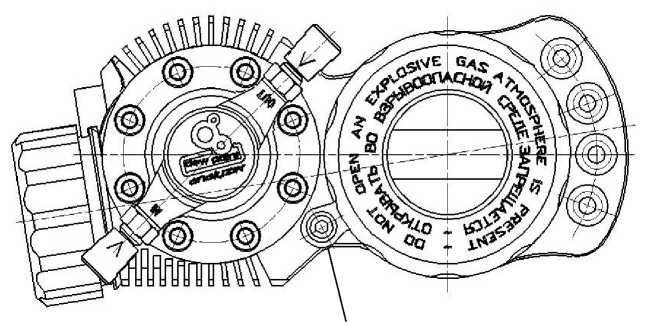

Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Место установки пломбы
Рисунок 1 Общий вид средства измерений
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечениеУровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Все ПО измерителя считается метрологически значимым. Для
идентификации ПО используется номер версии, которая выводится на дисплей при включении измерителя.
Программное обеспечение измерителя защищено от несанкционированного изменения конструктивно, путем пломбирования прибора. Место
пломбирования измерителя от несанкционированного доступа указано на рисунке 2.
Взаимодействие оператора с измерителем осуществляется с помощью экранного меню и кнопочной клавиатуры. В приборе отсутствуют цифровые интерфейсы пользователя.
Идентификационные данные встроенного ПО измерителя приведены в таблице 1
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«HV_Mini» |
|
Номер версии (идентификационный номер) ПО |
Ver.01 |
|
Цифровой идентификатор ПО |
Rev03 |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Диапазон измерений температуры точки росы и температуры конденсации углеводородов, °С |
Диапазон I |
от минус 30 до температуры окружающей среды (но не более плюс 50) |
|
Диапазон II |
от минус 50 до температуры окружающей среды (но не более плюс 50) | |
|
Пределы допускаемой абсолютной погрешности температуры точки росы и температуры конденсации углеводородов, °С |
±1 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Питание от встроенной аккумуляторной батареи: напряжение, В/ емкость, А^ч |
(9,0 -12,6) / 4 |
|
Потребляемая мощность, В^А, не более |
15 |
|
Время непрерывной работы от встроенной аккумуляторной батареи, час, не менее |
12 |
|
Рекомендуемый расход газа через измерительную камеру, дм3/мин: |
от 0,5 до 5 |
|
Рабочая температура окружающей среды, °С |
от минус 10 до плюс 50 |
|
Влажность окружающей среды при температуре плюс 35 °С, %, не более |
98 |
|
Рабочее давление исследуемого газа, МПа: - Hygrovision-mini - Hygrovision-mini-SL |
от 0,1 до 10 от 0,1 до 23 |
|
Температура исследуемого газа, °С |
от минус 20 до плюс 50 |
|
Габаритные размеры Hygrovision-mini (Hygrovision-mini-SL), мм, не более: | |
|
- высота |
109 (128) |
|
- ширина |
120 (139) |
|
- длина |
252(253) |
|
Масса, кг, не более: | |
|
- Hygrovision-mini |
4 |
|
- Hygrovision-mini-SL |
5 |
|
Срок службы, не менее: | |
|
- измерителя, лет* |
10 |
|
- аккумуляторной батареи, циклов заряда/разряда |
300 |
|
Подключение к линии подачи анализируемого газа |
соединение Swagelok 6 мм |
|
Степень защиты, обеспечиваемой оболочками | |
|
измерителя от проникновения воды, пыли и твердых частиц (Код IP) |
IP67 |
|
*с учетом замены составных частей, имеющих меньший срок службы | |
наносится на табличку измерителя методом диффузионной фотохимии и на титульный лист эксплуатационной документации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений «Hygrovision-mini»
|
Наименование |
Обозначение |
Количество |
|
Основной комплект: | ||
|
Измеритель точки росы «Hygrovision-mini |
ВМПЛ.844.001 |
1 |
|
Микроскоп |
КРАУ3.821.003 |
1 |
|
Кабель (для микроскопа) |
ВМПЛ4.841.001 |
1 |
|
Кейс |
ВМПЛ4.161.005 |
1 |
|
Устройство зарядное Model-001 |
ВМПЛ5.122.001 |
1 |
|
Источник питания ИП-01 (автономный) |
ВМПЛ5.549.001 |
1 |
|
Система контроля давления и расхода газа Model-001 |
ВМПЛ5.183.001 |
1 |
|
Система подвода газа Model-001 |
ВМПЛ6.450.001 |
1 |
|
Фильтр «Гликосорб» * (для очистки газа от тяжелых углеводородов) |
ВМПЛ6.451.002 |
1 |
|
Комплект картриджей в тубусе (для фильтра «Г ликосорб» 8 картриджей в тубусе) |
КРАУ4.160.001 |
1 |
|
Ключ (для втулки с оптическим окном) |
ВМПЛ8.392.001 |
1 |
|
Трубка ПВХ прозрачная внутр. D 6x1,5, L=2,48 м |
1 | |
|
Ватные палочки в плоской упаковке 50 шт. |
1 | |
|
Блок питания IBM 16B; 4,5 А |
1 | |
|
Шнур питания автомобильный прикуриватель (штекер 5,5/2,5) |
1 | |
|
Кольцо |
9WSH-73A-S |
1 |
|
Комплект монтажных штуцеров: | ||
|
Штуцер с наружной резьбой (Dk-Lok) |
DMC6M-20M15-SA |
1 |
|
Штуцер с наружной резьбой (Dk-Lok) |
DMC6M-8R-SA |
1 |
|
Штуцер с наружной резьбой (Dk-Lok) |
DMC6M-8G-SA |
1 |
|
Штекер БРС Dk-Lok |
9WSH-D-6M-SA |
1 |
|
Эксплуатационная документация: | ||
|
Руководство по эксплуатации |
ВМПЛ2.844.001РЭ |
1 |
|
Методика поверки |
ВМПЛ2.844.001МП |
1 |
|
Формуляр |
ВМПЛ2.844.001ФО |
1 |
|
Этикетка (на зарядное устройство) |
ВМПЛ5.122.002ЭТ |
1 |
|
Этикетка (на фильтр КРАУ6.451.002) ** |
КРАУ6.451.002ЭТ |
1 |
|
Этикетка (на источник питания ИП-01) |
ВМПЛ5.549.001ЭТ |
1 |
|
Сертификат калибровки |
1 | |
|
Свидетельство о поверке |
1 | |
|
Дополнительное оборудование (по спецзаказу):*** | ||
|
Источник питания ИП-01 (дополнительный) |
ВМПЛ5.549.001 | |
|
Штатив |
ВМПЛ4.078.130 | |
|
Элемент из спеченной стали (картридж фильтрации механических примесей, встраиваемый в газоподвод) |
FE73A-15 |
1 |
|
Комплект картриджей в тубусе (для фильтра ВМПЛ6.451.002 (003) 10 картриджей в тубусе) |
КРАУ4.160.001 |
1 |
|
Система охлаждения «Модель-001» |
ВМПЛ5.880.006 | |
|
Мобильный фильтрующий комплекс «МФК-01» (для удаления из газа легких углеводородов) |
ВМПЛ6.451.004 | |
|
Комплект принадлежностей «МФК-01» (канистра с маслом ЛУКОЙЛ ВГ 20 л. ТУ 38.401-58-177-9б) |
ВМПЛ4.078.131 | |
|
Оборудование для обустройства точки отбора газа из трубопровода: | ||
|
Комплект отбора газа (пробоотборное устройство КРАУ6.457.013, фильтр мембранный КРАУ6.457.022) |
КРАУ4.078.091 | |
|
Комплект отбора газа (байпасный кран КРАУ6.451.013, фильтр мембранный КРАУ6.457.022-01) |
КРАУ4.078.091-01 | |
|
Комплект сменных мембран |
130-502 | |
|
*- измеритель может комплектоваться аналогичным фильтром ВМПЛ6.451.003; **- измеритель комплектуется ВМПЛ6.451.003 ЭТ при наличии фильтра | ||
|
ВМПЛ6.451.003; ***- количество определяется заказом. | ||
Таблица 5 - Комплектность средства измерений «Hygrovision-mini-SL»
|
Наименование |
Обозначение |
Количество |
|
Основной комплект: | ||
|
Измеритель точки росы «Hygrovision-mini-SL» |
ВМПЛ.844.001-01 |
1 |
|
Микроскоп |
КРАУ3.821.003 |
1 |
|
Кабель (для микроскопа) |
ВМПЛ4.841.001 |
1 |
|
Кейс |
ВМПЛ4.161.005 |
1 |
|
Устройство зарядное Model-001 |
ВМПЛ5.122.001 |
1 |
|
Источник питания ИП-01 (автономный) |
ВМПЛ5.549.001 |
1 |
|
Система контроля давления и расхода газа Model-001 |
ВМПЛ5.183.003 |
1 |
|
Система подвода газа Model-001 |
ВМПЛ6.450.001 |
1 |
|
Фильтр «Гликосорб» * (для очистки газа от тяжелых углеводородов) |
ВМПЛ6.451.002 |
1 |
|
Комплект картриджей в тубусе (для фильтра «Г ликосорб» 8 картриджей в тубусе) |
КРАУ4.160.001 |
1 |
|
Ключ (для втулки с оптическим окном) |
ВМПЛ8.392.001 |
1 |
|
Трубка ПВХ прозрачная внутр. D 6x1,5, L=2,48 м |
1 | |
|
Ватные палочки в плоской упаковке 50 шт. |
1 | |
|
Блок питания IBM 16B; 4,5 А |
1 | |
|
Шнур питания автомобильный прикуриватель (штекер 5,5/2,5) |
1 | |
|
Кольцо |
ВМПЛ8.248.005 |
1 |
|
Комплект монтажных штуцеров: | ||
|
Штуцер с наружной резьбой (Dk-Lok) |
DMC6M-20M15-SA |
1 |
|
Штуцер с наружной резьбой (Dk-Lok) |
DMC6M-8R-SA |
1 |
|
Штуцер с наружной резьбой (Dk-Lok) |
DMC6M-8G-SA |
1 |
|
Штекер БРС Dk-Lok |
9WSH-D-6M-SA |
1 |
|
Эксплуатационная документация: | ||
|
Руководство по эксплуатации |
ВМПЛ2.844.001-01РЭ |
1 |
|
Методика поверки |
ВМПЛ2.844.001МП |
1 |
|
Формуляр |
ВМПЛ2.844.001ФО |
1 |
|
Этикетка (на зарядное устройство) |
ВМПЛ5.122.002ЭТ |
1 |
|
Этикетка (на фильтр КРАУ6.451.002) ** |
КРАУ6.451.002ЭТ |
1 |
|
Этикетка (на источник питания ИП-01) |
ВМПЛ5.549.001ЭТ |
1 |
|
Сертификат калибровки |
1 | |
|
Свидетельство о поверке |
1 | |
|
Дополнительное оборудование (по спецзаказу):*** | ||
|
Источник питания ИП-01 (дополнительный) |
ВМПЛ5.549.001 | |
|
Штатив |
ВМПЛ4.078.130 | |
|
Элемент из спеченной стали (картридж фильтрации механических примесей, встраиваемый в газоподвод) |
FE73A-15 |
1 |
|
Комплект картриджей в тубусе (для фильтра ВМПЛ6.451.002 (003) 10 картриджей в тубусе) |
КРАУ4.160.001 |
1 |
|
Система охлаждения «Модель-002» |
ВМПЛ5.880.007 | |
|
Мобильный фильтрующий комплекс «МФК-01» (для удаления из газа легких углеводородов) |
ВМПЛ6.451.004 | |
|
Комплект принадлежностей «МФК-01» (канистра с маслом ЛУКОЙЛ ВГ 20 л. ТУ 38.401-58-177-9б) |
ВМПЛ4.078.131 | |
|
Оборудование для обустройства точки отбора газа из трубопровода: | ||
|
Комплект отбора газа (пробоотборное устройство КРАУ6.457.013, фильтр мембранный КРАУ6.457.022) |
КРАУ4.078.091 | |
|
Комплект отбора газа (байпасный кран КРАУ6.451.013, фильтр мембранный КРАУ6.457.022-01) |
КРАУ4.078.091-01 | |
|
Комплект сменных мембран |
130-502 | |
|
*- измеритель может комплектоваться аналогичным фильтром ВМПЛ6.451.003; **- измеритель комплектуется ВМПЛ6.451.003 ЭТ при наличии фильтра ВМПЛ6.451.003; ***- количество определяется заказом. | ||
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы устанавливающие требования к измерителям точки росы и температуры конденсации углеводородов «Hygrovision-mini»:
-
1. ВМПЛ2.844.001 ТУ. « Измеритель точки росы и температуры конденсации углеводородов «Hygrovision-mini». Технические условия»
-
2. ГОСТ 30852.0-2002 «Электрооборудование взрывозащищенное. Часть 0. Общие требования»
-
3. ГОСТ 30852.1-2002 «Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида «взрывонепроницаемая оболочка»
-
4. ГОСТ 30852.10-2002 «Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i»
-
5. ГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений влажности газов»
-
6. ВМПЛ2.844.001 МП «Измеритель точки росы и температуры конденсации углеводородов «Hygrovision-mini». Методика поверки»
