МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

№ 2450______

Москва

О внесении изменений в описание типа на весы крановые КРАБ-П

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращением ООО «ИнтерВес» от б/д №б/н приказываю:

• 1. Утвердить новую редакцию описания типа на весы крановые КРАБ-П, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 72364-18, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

г

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 23.11.2020 до 23.11.2021

к__________—__________/

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2450

Лист № 1 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы крановые КРАБ-П

Весы крановые КРАБ-П (далее - весы) предназначены для измерения массы грузов при статическом взвешивании.

Принцип действия весов основан на преобразовании деформации упругого элемента тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Результаты измерений в единицах массы индицируются на дисплее весов. Весы имеют автономное аккумуляторное питание. Управление весов осуществляется с помощью пульта дистанционного управления (далее - ПДУ) с возможностью передачи информации на внешние электронные устройства по интерфейсам RS-232, RS-485.

Весы состоят из грузоприёмного устройства (далее ГПУ), состоящего из элементов верхнего и нижнего подвесов, и конструктивно объединенных в стальном корпусе: весоизмерительного датчика, встроенного электронного блока измерений и аккумуляторной батареи.

В составе весов применяются датчики весоизмерительные тензорезисторные типа С16А фирмы «Hottinger Baldwin Messtechnik GmbH», Германия, (регистрационный №60480-15) или 740 фирмы «UTILCELL», Испания, (регистрационный №50842-12), электронный блок измерения Complete Digital Display фирмы «EHP Wagetechnik GmbH», Германия, или электронный блок вторичного преобразования веса DataVes-18, изготавливаемый ООО «ИнтерВес».

Обозначение модификаций весов имеет следующий вид: КРАБ-П -Х1- Х2-Х3, где КРАБ-П - обозначение типа весов;

Х1 - максимальная нагрузка Max, т;

Х2 - тип датчика (С16 или 740);

Х3 - тип электронного блока (индекс отсутствует - электронный блок вторичного преобразования веса DataVes-18;

1 - электронный блок измерения СошрЫе Digital Display).

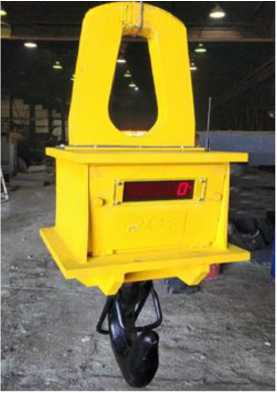

Общий вид весов крановых КРАБ-П представлен на рисунке 1.

Рисунок 1 - Общий вид весов

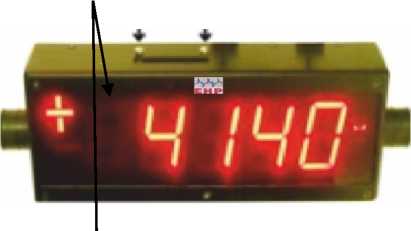

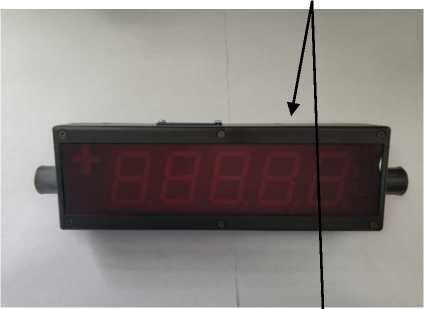

Схемы пломбировки электронного блока измерения Complete Digital Display и электронного блока вторичного преобразования веса DataVes-18 от несанкционированного доступа приведены на рисунке 2.

Электронный блок измерения Complete Digital Display

Электронный блок вторичного преобразования веса DataVes-18

Свинцовая или мастичная пломба

Рисунок 2 - Схема пломбировки от несанкционированного доступа электронного блока измерения Complete Digital Display и электронного блока вторичного преобразования веса DataVes-18.

Программное обеспечение (далее ПО) весов является встроенным и метрологически значимым. Идентификационным признаком ПО служит номер версии, который доступен для просмотра на дисплее при включении весов.

Для защиты от несанкционированного доступа в режим юстировки весов пломбируется корпус электронного блока измерения Complete Digital Display или электронного блока вторичного преобразования веса DataVes-18 (рис.2). ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя юстировки.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «Высокий» по Р 50.2.077—2014.

Идентификационные данные ПО отображаются на дисплее индикатора при включении весов. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Класс точности весов по ГОСТ OIML R 76-1 соответствует среднему классу (III).

Значения максимальной нагрузки (Max), минимальной нагрузки (Min), поверочного интервала (е), действительной цены деления (d), числа поверочных интервалов (n), интервалы взвешивания и пределы допускаемой абсолютной погрешности (mpe) при первичной поверке приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке.

Таблица 3 - Технические характеристики

Таблица 4 - Габаритные размеры и масса весов

наносится фотохимическим способом на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист Руководства по эксплуатации.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

осуществляется по Приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Основные средства поверки - рабочие эталоны 4-го или 5-го разряда в соответствии с Приказом Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы» (гири, соответствующие классу точности М1, М1-2 по ГОСТ OIML R 111-1-2009); рабочие эталоны 1-го разряда по ГОСТ 8.640-2014 (эталонные силовоспроизводящие машины).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде наклейки со штрих-кодом наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Приказ Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы».

Общество с ограниченной ответственностью «ИнтерВес» (ООО «ИнтерВес») ИНН 5408235640

Адрес: 630090, г. Новосибирск, ул. Кутателадзе, д. 4Г, оф.245 Тел.: (383) 363-19-84

Тел./факс: (383) 363-19-54 Е-mail: inter-ves@mail.ru

Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии»

(ФГУП «СНИИМ»)

Адрес: 630004, г. Новосибирск, пр. Димитрова, 4 Тел. (383) 210-08-14, факс (383) 210-13-60, Е-mail: director@sniim.ru

Аттестат аккредитации ФГУП «СНИИМ» по проведению испытаний средств измерений в целях утверждения типа №RA.RU.310556 от 14.01.2015 г.

В части вносимых изменений:

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46

Тел./факс: (495) 437-55-77/ 437-56-66.

Web-сайт: www.vniims.ru E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа №30004-13 от 29.03.2018 г.
