Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2442

Лист № 1 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счётчики газа ультразвуковые с коррекцией Газдевайс U-GR

Счётчики газа ультразвуковые с коррекцией Газдевайс U-GR (далее счётчики) предназначены для измерения объёма природного газа по ГОСТ 5542-2014 в газопроводе низкого давления, с приведением измеренного объёма газа к стандартным условиям согласно ГОСТ 2939-63 с использованием измеренного значения температуры и условнопостоянного подстановочного значения давления.

Измерения объёмного расхода и объёма газа, приведенных к стандартным условиям, выполняют косвенным методом динамических измерений, основанном на измерении с помощью ультразвукового преобразователя объёмного расхода и объёма газа при рабочих условиях и их приведении к стандартным условиям с помощью устройства обработки сигналов.

Для приведения объёмного расхода и объёма газа при рабочих условиях к стандартным условиям используются теплофизические характеристики и физико-химические параметры газа в соответствии с ГОСТ 8.611-2013 "ГСИ. Расход и количество газа. Методика (Метод) измерений с помощью ультразвуковых преобразователей расхода".

В зависимости от расхода газа счетчики выпускаются типоразмеров G4; G6 и имеют следующие исполнения (см. таблицу 1):

Таблица 1

Счетчики в зависимости от направления прохождения через них газа выпускаются левого и правого исполнения.

Контрольный блок закрыт пластмассовой панелью с прозрачным окном для считывания показаний с ЖКИ счетчика. На панели, расположены: оптический инфракрасный (ИК) порт и кнопка управления.

Место пломбирования контрольного блока счетчика и нанесения знака поверки показано на рисунке 3.

В правой части корпуса первичного преобразователя устанавливается коммуникационный модуль для передачи данных о параметрах расхода газа и техническом состоянии счетчика в газоснабжающую организацию по каналам связи технологий GSM/GPRS, LTE NB-IoT, LoRaWAN, RF (433 МГц). Энергоснабжение коммуникационного модуля осуществляется от собственного источника питания - литиевой батареи размера D. С целью предохранения коммуникационного модуля от несанкционированного доступа на винте, крепящем модуль, устанавливается пломба. Место пломбирования коммуникационного модуля счетчика показано на рисунке 4.

На лицевой поверхности пластмассовой панели нанесена маркировка счётчика в соответствии с требованиями ГОСТ 26828-86. Маркировка показана на рисунке 2.

Контрольный блок управляет вычислением и хранением данных, выводом данных на ЖКИ, запорным клапаном, оптическим ИК портом, калибровкой счетчика (через ИК порт), приведением объема газа к стандартным условиям по измеренным значениям температуры и условно-постоянным подстановочным значениям абсолютного давления, взаимодействует с коммуникационным модулем через последовательный интерфейс.

Коммуникационный модуль предназначен для:

• - дистанционной передачи информации в газоснабжающую организацию об измеренном объеме потребленного газа, измеренном значении температуры газа, состоянии клапана, реквизитов счетчика (тип, серийный номер), функционально-техническом состоянии измерительной части;

• - передачи команд управления клапаном в контрольный блок счетчика через последовательный интерфейс;

• - накопления архивных данных;

• - информационного взаимодействия с сервером информационной системы по каналам связи GSM/GPRS, LTE NB-IoT;

• - передачи данных и приема команд управления по радиоканалу малого радиуса действия на частоте 433 МГц (RF);

• - передачи данных по радиоканалу LoRaWAN.

Счетчик имеет архивную базу. Архивные записи формируются один раз в сутки в заданное в настройках счетчика время (отчетный час).

Всего счетчик может хранить до 120-ти суточных архивных записей за последние четыре месяца: измеренный объем газа, приведенный к стандартным условиям, параметры состояния счетчика.

На ЖКИ выводятся следующие параметры:

• - номер версии метрологически значимой части программного обеспечения (контрольного блока);

• - состояние клапана;

• - мгновенный расход газа, приведенный к стандартным условиям согласно ГОСТ 2939-63, м³/ч;

• - объем газа в рабочих условиях, м³,

• - суммарный объем газа, прошедший через счетчик и приведенный к стандартным условиям согласно ГОСТ 2939-63, м³;

• - идентификационный номер (ID) счетчика;

• - значение температуры;

• - низкий уровень заряда батареи контрольного блока;

• - режим передачи данных;

• - текущие дата и время;

• - код нештатной ситуации;

- код ошибки при передаче данных.

В зависимости от заказа конфигурации вывода информации счетчики через коммуникационные модули могут дистанционно передавать следующие параметры:

- заводской (серийный) номер;

- расход газа, автоматически приведенный к стандартным условиям в соответствии с ГОСТ 2939-63, м³/ч;

- суммарный объем газа, в рабочих условиях, м³;

- суммарный объем газа, прошедший через счетчик и автоматически приведенный к стандартным условиям по температуре в соответствии с ГОСТ 2939-63, м³;

- температуру газа, °С;

- напряжение встроенного источника питания коммуникационного модуля, В;

- время наработки счётчика, ч;

- уровень принятого сигнала GSM/LTE NB-IoT;

- период передачи данных;

- состояние запорного клапана;

- состояние счетчика;

- номер версии программного обеспечения коммуникационного модуля;

- код ошибки при нештатной ситуации.

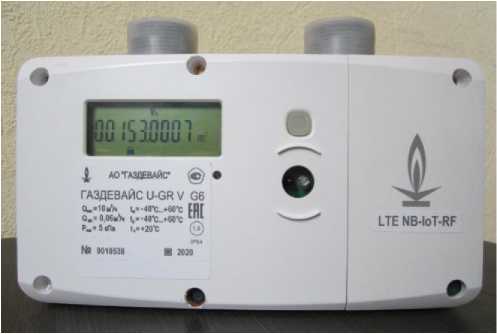

Рисунок 1 - Общий вид счетчика газа

Рисунок 2 - Маркировка счетчика газа

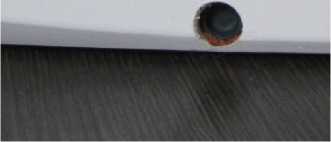

Рисунок 3 - Место пломбирования контрольного блока счетчика и нанесения знака поверки

Рисунок 4 - Место пломбирования коммуникационного модуля счетчика

Программное обеспечение (далее - ПО) контрольного блока, установленное в счетчики, выполняет функции измерения объема газа, приведения измеренного объема газа к стандартным условиям по температуре, отображения информации на ЖКИ об объеме из-

Лист № 4 Всего листов 7 расходованного газа, состояния элемента питания контрольного блока, управления дистанционной передачей информации в газоснабжающую организацию.

ПО счетчиков является метрологически значимым. Файл ПО однократно записывается в постоянную память микроконтроллера счетчика при производстве. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств.

Защита ПО счетчиков имеет программную и физическую защиту от непреднамеренных и преднамеренных изменений.

Идентификация ПО счетчиков осуществляется путем отображения на дисплее счетчика идентификационных данных.

Команды и данные, введенные через ИК порт и/или через интерфейс связи не оказывают влияния на метрологически значимую часть ПО. Защита ПО осуществляется с помощью специальных средств защиты, разграничением уровней доступа.

Идентификационные данные (признаки) ПО контрольного блока для всех счётчиков Газдевайс U-GR всех типоразмеров и модификаций одинаковые и приведены в таблице 2.

Таблица 2

ПО имеет уровень защиты “высокий” от непреднамеренных и преднамеренных из

менений согласно Р 50.2.077 - 2014.

Таблица 3

наносится на лицевую панель счетчиков и на титульный лист паспорта и руководства по эксплуатации методом печати.

Комплектность средства измерений

Комплектность счетчиков приведена в таблице 4. Таблица 4

Поверка осуществляется по документу МП 208-001-2017 "ГСИ. Счётчики газа ультразвуковые с коррекцией Газдевайс U- GR" с изменением № 1, утверждённому ФГУП "ВНИИМС" 02.10.2020.

Основное средство поверки - рабочий эталон 1-го разряда согласно приказу Рос-стандарта от 29.12.2018 г. №2825 в диапазоне значений расхода газа, соответствующего диапазону расхода поверяемого счетчика газа ультразвукового с коррекцией Газдевайс U-GR, с пределами допускаемой относительной погрешности ±0,5 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на паспорт, а также на специальную мастику в соответствии с рисунком 3.

Сведения о методиках (методах) измерений ФР.1.29.2020.37862 Инструкция. ГСИ. Объем природного газа. Методика измерений объема природного газа счетчиками газа ультразвуковыми с коррекцией Газдевайс U-GR.

Приказ Росстандарта от 29.12.2018 г. №2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа.

ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода

ТУ 4213-019-45737844-16 (ГЮНК.407251.005 ТУ) Счетчики газа ультразвуковые с коррекцией Газдевайс U-GR. Технические условия

Акционерное общество “Газдевайс” (АО "Газдевайс") ИНН 5003024552

Адрес: РФ, 142715, Московская обл., Ленинский район, поселок совхоза им. Ленина, Восточная промзона, владение 3, стр. 1.

Тел.: (498) 657-8142, факс: (498) 657-8152;

E-mail: secretar@gazdevice.ru

Испытательный центр Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")

Адрес: 119361, г. Москва, ул. Озерная, д.46 Телефон/факс: (495)437-55-77 / 437-56-66;

Web-сайт www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
