№2355 от 31.12.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 226378
О внесении изменений в описание типа на преобразователи измерительные Rosemount 248
Приказы по основной деятельности по агентству Вн. Приказ № 2355 от 31.12.2020
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи измерительные Rosemount 248 Назначение средства измеренийПреобразователи измерительные Rosemount 248 (далее по тексту - преобразователи) предназначены для измерений и преобразования сигналов, поступающих от первичных измерительных преобразователей (термопреобразователей сопротивления, преобразователей термоэлектрических и преобразователей, имеющих на выходе сигнал в виде изменения электрического сопротивления или электрического напряжения постоянного тока) либо в унифицированный выходной сигнал электрического постоянного тока в диапазоне от 4 до 20 мА и/или цифровой сигнал для передачи по проводному интерфейсу HART, либо в цифровой сигнал для передачи по беспроводному интерфейсу Wireless HART.
Описание средства измеренийПринцип действия преобразователей основан на измерении и преобразовании сигнала первичного измерительного преобразователя либо в унифицированный выходной сигнал электрического постоянного тока в диапазоне от 4 до 20 мА и/или цифровой сигнал для передачи по проводному интерфейсу HART, либо в цифровой сигнал для передачи по беспроводному интерфейсу Wireless HART (в зависимости от типа преобразователя).
Преобразователи конструктивно выполнены в корпусе с расположенными на нем клеммами для подачи напряжения питания, подключения входного и выходного сигналов. Преобразователи с беспроводным интерфейсом Wireless HART конструктивно выполнены в корпусе с расположенным в нем модулем питания.
Преобразователи могут работать с термопреобразователями сопротивления и преобразователями термоэлектрическими, номинальные статические характеристики преобразования (НСХ) которых указаны в таблице 2 (опционально с Индивидуальной Статической Характеристикой термопреобразователя сопротивления при помощи функции Каллендара-Ван Дюзена), а также с преобразователями, имеющими на выходе сигналы в виде изменения электрического сопротивления или электрического напряжения постоянного тока. Конфигурацию преобразователя (тип входного сигнала, диапазон измерений, схему подключения и т.д.) можно изменять, используя HART-коммуникатор Trex, программу AMS Диспетчер устройств или любую другую с аналогичным функционалом.
Преобразователи могут устанавливаться либо в соединительной головке, смонтированной вместе с первичным измерительным преобразователем, либо отдельно (на монтажном кронштейне). Также преобразователи могут устанавливаться на рейке стандарта DIN с помощью дополнительного монтажного зажима.
Максимально возможные диапазоны измерений преобразователей в зависимости от типа НСХ приведены в таблице 2. Преобразователи обеспечивают перенастройку диапазона измерений в пределах, обозначенных в эксплуатационной документации.
Преобразователи, в зависимости от исполнения, имеют вид взрывозащиты «искробезопасная цепь» и «взрывонепроницаемая оболочка» при монтаже в соединительную головку. Взрывобезопасные исполнения преобразователей соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Взрывозащищенность преобразователей обеспечивается следующими видами взрывозащиты: взрывонепроницаемая оболочка «d», искробезопасная электриче-
ская цепь «i», а также выполнением их конструкции в соответствии с общими требованиями к оборудованию, предназначенному для использования во взрывоопасных средах.

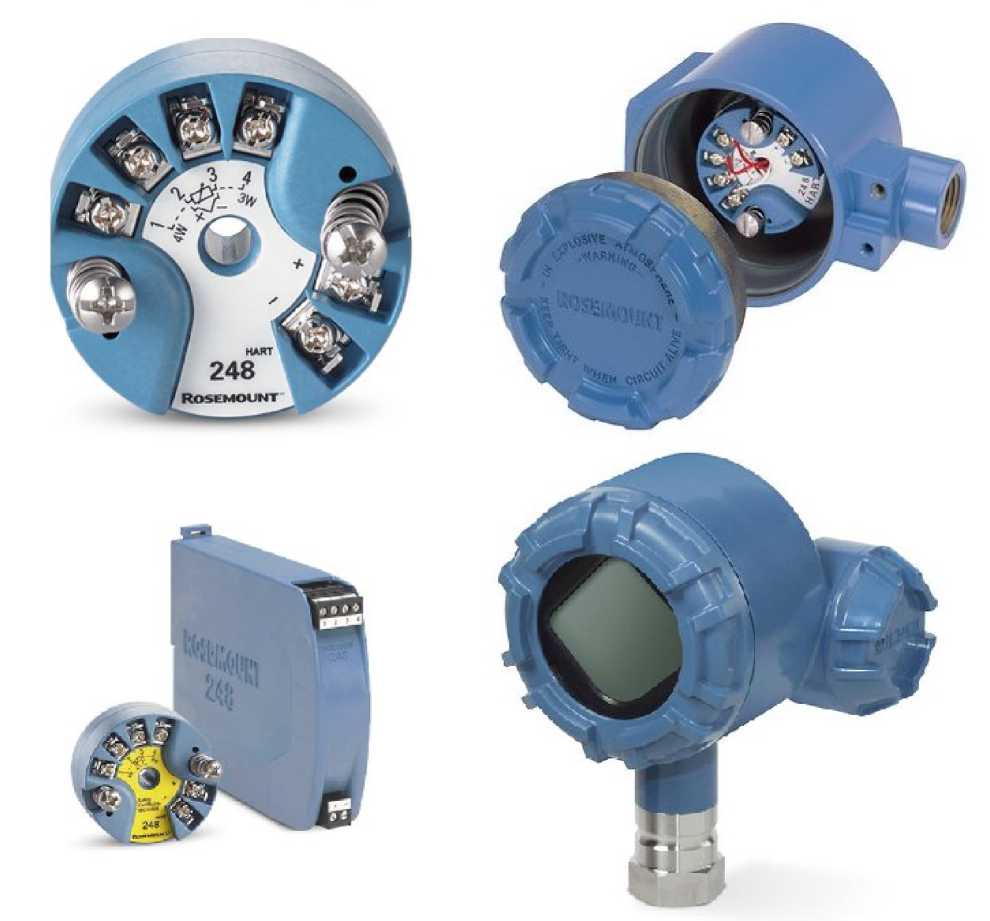

Фото общего вида преобразователей представлено на рисунке 1.
Рисунок 1 - Общий вид преобразователей измерительных Rosemount 248
Пломбирование преобразователей измерительных Rosemount 248 не предусмотрено.
Программное обеспечениеПреобразователи имеют только встроенное метрологически значимое программное обеспечение (далее - ПО). Данное ПО является неизменяемым и не считываемым. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО преобразователя
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
— |
|
Номер версии (идентификационный номер) ПО |
не ниже 1 |
|
Цифровой идентификатор ПО |
— |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристик |
Выходной сигнал | |
|
От 4 до 20 мА, HART |
Wireless HART | |
|
Диапазон измерений температуры, °C 1. Термопреобразователей сопротивления с НСХ: | ||
|
- Pt100 (а=0,00385 °C-1) |
от -200 до +850 | |
|
- Pt200 (а=0,00385 °C-1) |
от -200 до +850 | |
|
- Pt500 (а=0,00385 °C-1) |
от -200 до +850 | |
|
- Pt1000 (а=0,00385 °C-1) |
от -200 до +300 | |
|
- 50П (а=0,00391 °C-1) [Pt50 (а=0,00391 °C-1)] 1) |
от -200 до +550 | |
|
- 100П (а=0,00391 °C-1) [Pt100 (а=0,00391 °C-1)] 1) |
от -200 до +550 | |
|
- JPt100 (а=0,003916 °C-1) |
от -200 до +645 | |
|
[Pt100 (а=0,003916 °C-1)] 1) | ||
|
- JPt200 (а=0,003916 °C-1) |
от -200 до +645 | |
|
[Pt200 (а=0,003916 °C-1)] 1) | ||
|
- 50М (а=0,00426 °C-1) |
от -50 до +200 | |
|
- Cu50 (а=0,00426 °C-1) | ||
|
- 100М (а=0,00426 °C-1) |
от -50 до +200 | |
|
- Cu100 (а=0,00426 °C-1) | ||
|
Cu10 Edison Coper Winding №15 |
от -50 до +250 | |
|
- 50M (а=0,00428 °C-1) [Cu50 (а=0,00428 °C-1)] 1) |
от -185 до +200 | |
|
- 100M (а=0,00428 °C-1) [Cu100 (а=0,00428 °C-1)] 1) |
от -185 до +200 | |
|
Ni120 Edison Curve №7 |
от -70 до +300 | |
|
2. Преобразователей термоэлектрических с НСХ: | ||
|
- B |
от +100 до +1820 | |
|
- E |
от -50 до +1000 | |
|
- J |
от -180 до +760 | |
|
- K |
от -180 до +1372 | |
|
- N |
от -200 до +1300 | |
|
- R |
от 0 до +1768 | |
|
- S |
от 0 до +1768 | |
|
- T |
от -200 до +400 | |
|
- L (ГОСТ Р 8.585-2001) |
от -200 до +800 | |
|
- L (DIN 43710) |
от -200 до +900 | |
|
- U (DIN 43710) |
от -200 до +600 | |
|
- W5Re/W26Re (ASTM E 988-96) |
от 0 до +2000 | |
|
Диапазон измерений электрического напряжения постоянного тока, мВ |
от -10 до +100 | |
|
Диапазон измерений электрического сопротивления постоянного тока, Ом |
от 0 до 2000 |
Продолжение таблицы 2
|
Наименование характеристик |
Выходной сигнал | |
|
От 4 до 20 мА, HART |
Wireless HART | |
|
Пределы допускаемой основной абсолютной погрешности измерения и преобразования в температуру сигналов от, °C 2) 1. Термопреобразователей сопротивления с НСХ | ||
|
- Pt100 (а=0,00385 °C-1) |
±0,20 |
±0,45 |
|
- Pt200 (а=0,00385 °C-1) |
±0,44 |
±0,45 |
|
- Pt500 (а=0,00385 °C-1) |
±0,28 |
±0,57 |
|
- Pt1000 (а=0,00385 °C-1) |
±0,23 |
±0,57 |
|
- 50П (а=0,00391 °C-1) [Pt50 (а=0,00391 °C-1)] 1) |
±0,40 |
±0,90 |
|
- 100П (а=0,00391 °C-1) [Pt100 (а=0,00391 °C-1)] 1) |
±0,20 |
±0,45 |
|
- JPt100 (а=0,003916 °C-1) [Pt100 (а=0,003916 °C-1)] 1) |
±0,20 |
±0,45 |
|
- JPt200 (а=0,003916 °C-1) [Pt200 (а=0,003916 °C-1)] 1) |
±0,44 |
±0,45 |
|
±0,68 |
±1,44 |
|
±0,34 |
±0,72 |
|
Cu10 Edison Coper Winding №15 |
±2,0 |
±4,16 |
|
- 50M (а=0,00428 °C-1) [Cu50 (а=0,00428 °C-1)] 1) |
±0,68 |
±1,44 |
|
- 100M (а=0,00428 °C-1) [Cu100 (а=0,00428 °C-1)] 1) |
±0,34 |
±0,72 |
|
Ni120 Edison Curve №7 |
±0,16 |
±0,45 |
|
2. Преобразователей термоэлектрических с НСХ 3) | ||
|
- B |
±1,5 (от +300 °С до +1820 °С); ±3,0 (от +100 °С до +300 °С) |
±2,25 (от +300 °С до +1820 °С); ±9,0 (от +100 °С до +300 °С) |
|
- E |
±0,4 |
±0,60 |
|
- J |
±0,5 |
±1,05 |
|
- K |
±0,5 (от -180 °С до -130 °С); ±0,7 (от -130 °С до -90 °С); ±0,5 (от -90 °С до +1372 °С) |
±2,1 (от -180 °С до -90 °С); ±1,46 (от -90 °С до +1372 °С) |
|
- N |
±0,8 |
±1,46 |
|
Наименование характеристик |
Выходной сигнал | |
|
От 4 до 20 мА, HART |
Wireless HART | |
|
- R |
±1,2 |
±2,25 |
|
- S |
±1,0 |
±2,10 |
|
- T |
±0,5 |
±1,05 |
|
- L (ГОСТ Р 8.585-2001) |
±0,5 |
±1,80 |
|
- L (DIN 43710) |
±0,7 |
±1,05 |
|
- U (DIN 43710) |
±0,7 |
±1,05 |
|
- W5Re/W26Re (ASTM E 988-96) |
±1,4 |
±2,1 |
|
Пределы допускаемой основной абсолютной погрешности измерения электрического напряжения постоянного тока, мВ 2) |
±0,03 |
±0,045 |
|
Пределы допускаемой основной абсолютной погрешности измерения электрического сопротивления постоянного тока, Ом 2) |
±0,70 |
±1,35 |
|
Пределы допускаемой основной приведенной погрешности измерения и преобразования в температуру сигналов от, % от интервала измерений 2) 1. Термопреобразователей сопротивления с НСХ | ||
|
- Pt100 (а=0,00385 °C-1) |
±0,1 |
- |
|
- Pt200 (а=0,00385 °C-1) |
±0,1 |
- |
|
- Pt500 (а=0,00385 °C-1) |
±0,1 |
- |
|
- Pt1000 (а=0,00385 °C-1) |
±0,1 |
- |
|
- 50П (а=0,00391 °C-1) [Pt50 (а=0,00391 °C-1)] 1) |
±0,1 |
- |
|
- 100П (а=0,00391 °C-1) [Pt100 (а=0,00391 °C-1)] 1) |
±0,1 |
- |
|
- JPt100 (а=0,003916 °C-1) [Pt100 (а=0,003916 °C-1)] 1) |
±0,1 |
- |
|
- JPt200 (а=0,003916 °C-1) [Pt200 (а=0,003916 °C-1)] 1) |
±0,1 |
- |
|
- 50М (а=0,00426 °C-1) - Cu50 (а=0,00426 °C-1) |
±0,1 |
- |
|
- 100М (а=0,00426 °C-1) - Cu100 (а=0,00426 °C-1) |
±0,1 |
- |
|
Cu10 Edison Coper Winding №15 |
±0,1 |
- |
|
- 50M (а=0,00428 °C-1) [Cu50 (а=0,00428 °C-1)] 1) |
±0,1 |
- |
|
- 100M (а=0,00428 °C-1) [Cu100 (а=0,00428 °C-1)] 1) |
±0,1 |
- |
|
Ni120 Edison Curve №7 |
±0,1 |
- |
|
2. Преобразователей термоэлектрических с НСХ 3) |
±0,1 |
- |
|
- B |
±0,1 |
- |
|
- E |
±0,1 |
- |
|
Наименование характеристик |
Выходной сигнал | |
|
От 4 до 20 мА, HART |
Wireless HART | |
|
- J |
±0,1 | |
|
- K |
±0,1 | |
|
- N |
±0,1 | |
|
- R |
±0,1 | |
|
- S |
±0,1 | |
|
- T |
±0,1 |
- |
|
- L (ГОСТ Р 8.585-2001) |
±0,1 |
- |
|
- L (DIN 43710) |
±0,1 |
- |
|
- U (DIN 43710) |
±0,1 |
- |
|
- W5Re/W26Re (ASTM E 988-96) |
±0,1 |
- |
|
Пределы допускаемой основной приведенной погрешности измерения электрического напряжения постоянного тока, % от интервала измерений2) |
±0,1 |
- |
|
Пределы допускаемой основной приведенной погрешности измерения электрического сопротивления постоянного тока, % от интервала измерений 2) |
±0,1 |
- |
|
Пределы дополнительной абсолютной погрешности измерения и преобразования в температуру, вызванной влиянием температуры окружающей среды в рабочем диапазоне температур на каждый 1 °С, сигналов от, °C 4) 1. Термопреобразователей сопротивления с НСХ | ||
|
- Pt100 (а=0,00385 °C-1) |
±0,006 |
±0,009 |
|
- Pt200 (а=0,00385 °C-1) |
±0,018 |
±0,012 |
|
- Pt500 (а=0,00385 °C-1) |
±0,018 |
±0,009 |
|
- Pt1000 (а=0,00385 °C-1) |
±0,010 |
±0,009 |
|
- 50П (а=0,00391 °C-1) [Pt50 (а=0,00391 °C-1)] 1) |
±0,012 |
±0,018 |
|
- 100П (а=0,00391 °C-1) [Pt100 (а=0,00391 °C-1)] 1) |
±0,006 |
±0,009 |
|
- JPt100 (а=0,003916 °C-1) [Pt100 (а=0,003916 °C-1)] 1) |
±0,006 |
±0,009 |
|
- JPt200 (а=0,003916 °C-1) [Pt200 (а=0,003916 °C-1)] 1) |
±0,018 |
±0,012 |
|
±0,012 |
±0,012 |
|
- 100М (а=0,00426 °C-1) |
±0,006 |
±0,009 |
|
Наименование характеристик |
Выходной сигнал | |
|
От 4 до 20 мА, HART |
Wireless HART | |
|
- Cu100 (а=0,00426 °C’1) | ||
|
Cu10 Edison Coper Winding №15 |
±0,060 |
±0,060 |
|
- 50M (а=0,00428 °C’1) [Cu50 (а=0,00428 °C-1)] 1) |
±0,012 |
±0,012 |
|
- 100M (а=0,00428 °C’1) [Cu100 (а=0,00428 °C-1)] 1) |
±0,006 |
±0,009 |
|
Ni120 Edison Curve №7 |
±0,004 |
±0,009 |
|
2. Преобразователей термоэлектрических с НСХ | ||
|
- B |
±0,056 |
±0,0435 (t°> +1000 °С); ±[0,096-(0,0075 % (t°-300))] (от +300 °С до +1000 °С); ±[0,162-(0,033 % (t°-100))] (от 100 °С до 300 °С). |
|
- E |
±0,016 |
±[0,015+(0,00129 % от |t°|)] |
|
- J |
±0,016 |
±[0,0162+(0,00087 % от t°)] (t° > 0 °С); ±[0,0162+(0,0075 % от |t°|)] (t° < 0 °С) |
|
- K |
±0,020 |
±[0,0183+(0,0027 % от t°)] (t°> 0 °С); ±[0,0183+(0,0075% от |t°|)] (t°< 0 °С) |
|
- N |
±0,020 |
±[0,0204+(0,00108 % от t°)] |
|
- R |
±0,060 |
±0,048 (t° > 200 °С); ±[0,069-(0,0108 % от t°)] (t° < 200 °С) |
|
- S |
±0,060 |
±0,048 (t° > 200 °С); ±[0,069-(0,0108 % от t°)] (t° < 200 °С) |
|
- T |
±0,020 |
±0,0192 (t° > 0 °С); ±[0,0192-(0,0129 % от |t°|)] (t° < 0 °С) |
|
- L (ГОСТ Р 8.585-2001) |
±0,026 |
±0,021 (t° > 0 °С); ±[0,0105+(0,0045% от |t°|)] (t°< 0 °С) |
|
- L (DIN 43710) |
±0,022 |
±[0,0162+(0,00087% от t°)] (t° > 0 °С); ±[0,0162+(0,0075% от |t°|)] (t°< 0 °С) |
|
- U (DIN 43710) |
±0,026 |
±0,0192 (t° > 0 °С); ±[0,0192+(0,0129% от |t°|)] (t°< 0 °С) |
|
Наименование характеристик |
Выходной сигнал | |
|
От 4 до 20 мА, HART |
Wireless HART | |
|
- W5Re/W26Re (ASTM E 988-96) |
±0,064 |
±0,048 (t° > 200 °С); ±[0,069-(0,0108% от t°)] (t°< 200 °С) |
|
Пределы дополнительной абсолютной погрешности измерения электрического напряжения постоянного тока, вызванной влиянием температуры окружающей среды в рабочем диапазоне температур на каждый 1 °С, мВ 4) |
±0,001 |
±0,0015 |
|
Пределы дополнительной абсолютной погрешности измерения электрического сопротивления постоянного тока, вызванной влиянием температуры окружающей среды в рабочем диапазоне температур на каждый 1 °С, Ом 4) |
±0,028 |
±0,0252 |
|
Пределы дополнительной приведенной погрешности измерения и преобразования в температуру, вызванной влиянием температуры окружающей среды в рабочем диапазоне температур, выраженной в процентах от диапазона измерения на каждый 1 °С, сигналов от, % 4) 1. Термопреобразователей сопротивления с НСХ | ||
|
- Pt100 (а=0,00385 °C’1) |
±0,004 |
- |
|
- Pt200 (а=0,00385 °C’1) |
±0,004 |
- |
|
- Pt500 (а=0,00385 °C’1) |
±0,004 |
- |
|
- Pt1000 (а=0,00385 °C’1) |
±0,004 |
- |
|
- 50П (а=0,00391 °C-1) [Pt50 (а=0,00391 °C-1)] 1) |
±0,004 |
- |
|
- 100П (а=0,00391 °C-1) [Pt100 (а=0,00391 °C-1)] 1) |
±0,004 |
- |
|
- JPt100 (а=0,003916 °C-1) [Pt100 (а=0,003916 °C-1)] 1) |
±0,004 |
- |
|
- JPt200 (а=0,003916 °C-1) [Pt200 (а=0,003916 °C-1)] 1) |
±0,004 |
- |
|
±0,004 |
- |
|
±0,004 |
- |
|
Cu10 Edison Coper Winding №15 |
±0,004 |
- |
|
- 50M (а=0,00428 °C-1) [Cu50 (а=0,00428 °C-1)] 1) |
±0,004 |
- |
|
Наименование характеристик |
Выходной сигнал | |
|
От 4 до 20 мА, HART |
Wireless HART | |
|
- 100M (а=0,00428 °C’1) [Cu100 (а=0,00428 °C’1)] 1) |
±0,004 |
- |
|
Ni120 Edison Curve №7 |
±0,004 |
- |
|
2. Преобразователей термоэлектрических с НСХ | ||
|
- B |
±0,004 | |
|
- E |
±0,004 | |
|
- J |
±0,004 | |
|
- K |
±0,004 | |
|
- N |
±0,004 | |
|
- R |
±0,004 | |
|
- S |
±0,004 | |
|
- T |
±0,004 | |
|
- L (ГОСТ Р 8.585-2001) |
±0,004 | |
|
- L (DIN 43710) |
±0,004 | |
|
- U (DIN 43710) |
±0,004 | |
|
- W5Re/W26Re (ASTM E 988-96) |
±0,004 | |
|
Пределы дополнительной приведенной погрешности измерения электрического напряжения постоянного тока, вызванной влиянием температуры окружающей среды в рабочем диапазоне температур, выраженной в процентах от диапазона изменения выходного сигнала на каждый 1 °С, % 4) |
±0,004 |
- |
|
Пределы дополнительной приведенной погрешности измерения электрического сопротивления постоянного тока, вызванной влиянием температуры окружающей среды в рабочем диапазоне температур, выраженной в процентах от диапазона изменения на каждый 1 °С, % 4) |
±0,004 |
- |
|
Пределы допускаемой дополнительной погрешности установки выходного сигнала, вызванной изменением напряжения питания, % от диапазона измерений /1В |
±0,005 |
- |
|
Нормальные условия измерений:
|
от +18 до +28 от 84 до 106,7 80 | |
|
Примечания:
| ||
|
Наименование характеристик |
Выходной сигнал | |
|
От 4 до 20 мА, HART |
Wireless HART | |
Д1 - предел допускаемой основной абсолютной погрешности измерения и преобразования в температуру сигналов, °С, Д2 - предел допускаемой основной абсолютной погрешности автоматической компенсации температуры свободных (холодных) концов термопары, равной ±0,5 °С или ±0,8 °С (для беспроводных датчиков).
0,2+0,006-[20 - (-40)] + 0,018-[-40 - (-56)] = 0,848 °С | ||
аблица 3 - Основные технические характеристики
|
Наименование характеристик |
Выходной сигнал | |
|
От 4 до 20 мА, HART |
Wireless HART | |
|
Напряжение питания, В |
От 12,0 до 42,4 |
7,2 |
|
Сопротивление нагрузки, Ом |
От 0,1 до 1000 (4-20 мА) От 250 до 1100 (HART) |
- |
|
Устойчивость к воздействию синусоидальной вибрации |
Группа F2, GX (Частота от 10 до 60 Гц смещение 0,21 мм, Частота от 60 до 2000 Гц ускорение 3g) или GX (Частота от 10 до 60 Гц смещение 0,35 мм, Частота от 60 до 1000 Гц ускорение 5g) в зависимости от исполнения | |
|
Температура окружающей среды, в зависимости от исполнения, °С |
от -60 до +85 | |
|
Условия транспортировки:
не более |
от -60 до +120 99 | |
|
Габаритные размеры корпуса, ширина х высота, мм, не более: -для исполнения с соединительной головкой; -для исполнения без соединительной головки. |
160x205 128x100 | |
|
Масса, кг, не более |
2 | |
наносится на табличку преобразователя способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист эксплуатационной документации.
Комплектность средства измеренийКомплектность поставки преобразователя приведена в таблице 4.
Таблица 4 - Комплектность средства измерения
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Преобразователь измерительный Rosemount 248 |
- |
1 шт. |
- |
|
Руководство по эксплуатации (Rosemount 248) |
00809-0107-4825 |
1 экз. |
На 10 штук преобразователей и меньшее количество при поставке в один адрес |
|
Руководство по эксплуатации (Rosemount 248 Wireless) |
00809-0107-4248 | ||
|
Методика поверки |
МП 48988-12 |
1 экз. | |
|
Паспорт |
- |
1 экз. |
- |
|
Лист технических данных (Rosemount 248) |
00813-0107-4825 |
1 экз. |
По требованию заказчика |
|
Лист технических данных (Rosemount 248 Wireless) |
00813-0107-4248 |
осуществляется по документу МП 48988-12 «Преобразователи измерительные Rosemount 248. Методика поверки», утверждённому ГЦИ СИ ФГУП «ВНИИМС» 11.04.2011 г.
Основные средства поверки:
- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 °С до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 °С до плюс 650 °С;
- однозначная мера электрического сопротивления эталонная (2 р.) Р3030, 10 Ом;
- измеритель-регулятор температуры многоканальный прецизионный МИТ 8 модели МИТ-8.15М, пределы допускаемой погрешности измерения напряжения ±(0,0005+340-5U) мВ
-
- однозначная мера электрического сопротивления эталонная Р3030, 10 Ом, кл.0,002;
-
- компаратор напряжений Р3003, кл. 0,0005;
-
- мера электрического сопротивления многозначная Р3026-1, кл. 0,002;
-
- HART-коммуникатор или иной программно-аппаратный комплекс с поддержкой протокола HART, позволяющий визуализировать измеренную преобразователем температуру и перенастроить измерительный преобразователь на иной диапазон и тип первичного преобразователя.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ, с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения и методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным Rosemount 248ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ 6616-94. Преобразователи термоэлектрические. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы «Rosemount, Inc», США
Изготовители«Rosemount, Inc.», США
Адрес: 8200 Market Blvd., Chanhassen, MN 55317 USA
Адрес: 12001 Technology Drive, Eden Prairie, MN 55344, USA
«Emerson Process Management GmbH & Co. OHG», Германия Адрес: Argelsrieder Feld 3, 83234 Wessling, Germany
«Emerson Asia Pacific Private Limited», Сингапур
Адрес: 1 Pandan Crescent, Singapore, 128461, Republic of Singapore
«Beijing Rosemount Far East Instrument Co., Ltd», КНР
Адрес: No.6, Hepingli North Street, Beijing, P.R. China
ЗаявительАкционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран») Адрес: 454003, Россия, г. Челябинск, Новоградский проспект, д.15 Телефон/факс: (351) 799-55-88
E-mail: info.Metran@Emerson.com
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС», г. Москва
Аттестат аккредитации от 27.06.2008, регистрационный номер в Государственном реестре средств измерений № 30004-08.
Адрес: 119361, г.Москва, ул.Озерная, д.46 Телефон/факс: (495) 437-55-77 / 437-56-66.
E-mail: office@vniims.ru, адрес в Интернет: www.vniims.ru
В части вносимых изменений
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ»)
Адрес: 454020, г. Челябинск, ул. Энгельса, д.101
Телефон/факс: (351) 232-04-01,
Web-сайт: www.chelcsm.ru
E-mail: stand@chelcsm.ru
Аттестат аккредитации ФБУ «Челябинский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311280 от 16.11.2015 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
___31 декабря 2020 г.
№ 2355______
Москва
О внесении изменений в описание типа на преобразователи измерительные Rosemount 248
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращением АО «ПГ «Метран» от 29 июля 2020 г. № 212/СС приказываю:
-
1. Утвердить новую редакцию описания типа на преобразователи измерительные Rosemount 248, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 48988-12, в связи с переименованием изготовителя с фирмы «Emerson Process Management Asia Pacific Pte Ltd», Сингапур на фирму «Emerson Asia Pacific Private Limited», Сингапур, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
(бе дыня о стиФИКАП ai i
Сертификат; 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93 Кому выдан: Голубев Сергей Сергеевич Действителен: с 23.11.2020 до 23.11.2021
