МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

31 декабря 2020 г.

 2389

Москва

О внесении изменений в описание типа на датчики метана, токсичных газов, кислорода

и диоксида углерода Trolex модели STX3261, ТХ6363, ТХ6373, ТХ6383, ТХ6386, ТХ6387

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращением ООО «ПРОМТЕХ» от 17 марта 2020 г. № б/н приказываю:

1. Утвердить новую редакцию описания типа на датчики метана, токсичных газов, кислорода и диоксида углерода Trolex модели STX3261, ТХ6363,   ТХ6373,   ТХ6383,   ТХ6386,   ТХ6387, зарегистрированные

в Федеральном информационном фонде по обеспечению единства измерений под номером 58758-14, изложив его в новой редакции согласно приложению

к настоящему приказу.

  • 2. Установить методику поверки по документу МП-242-0766-2014 с изменением №1 «ГСП. Датчики метана, токсичных газов, кислорода и диоксида углерода Trolex модели STX3261, ТХ6363, ТХ6373, ТХ6383, ТХ63 86, ТХ63 87. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» от 25 декабря 2019 г.

  • 3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений

в Федеральный информационный фонд по оОеспечению единстваЦзмерений.

г                т 1               Подлинник электронного документа, подписанного ЭП,            ? u

4. Контроль за испол

собой.

СВЕДЕНИЯ О СЕР1ИФИКАП- 311

Заместитель Руководителя

Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 23.11.2020 до 23.11.2021

к_____—______

С.С.Голубев




Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «31» декбря 2020 г. № 2389

Лист № 1 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики метана, токсичных газов, кислорода и диоксида углерода Trolex модели STX3261, TX6363, TX6373, TX6383, TX6386, TX6387

Назначение средства измерений

Датчики метана, токсичных газов, кислорода и диоксида углерода Trolex модели STX3261, TX6363, TX6373, TX6383, TX6386, TX6387 предназначены для измерений объемной доли горючих газов (метан, водород), кислорода, диоксида углерода или токсичных газов в воздухе рабочей зоны и передачи измерительной информации внешним устройствам в аналоговой форме или сигнализации о достижении установленных пороговых значений в виде замыкания контактов реле.

Описание средства измерений

Принцип действия датчиков:

- термокаталитический (модели STX3261, TX6383, TX6386, TX6387), основанный на эффекте изменения сопротивления каталитически активного чувствительного элемента сенсора вследствие окисления на нем молекул горючего газа кислородом воздуха;

- оптический инфракрасный (модель TX6363), основанный на измерении поглощения инфракрасного излучения на двух длинах волн, соответствующих полосе поглощения определяемого компонента и вне ее;

- электрохимический (модель TX6373), основанный на эффекте возникновения разности потенциалов на электродах сенсора вследствие электрохимической реакции между молекулами определяемого компонента и электролитом.

Способ отбора пробы - диффузионный.

Датчики метана, токсичных газов, кислорода и диоксида углерода Trolex модели STX3261, TX6363, TX6373, TX6383, TX6386, TX6387 (далее - датчики) представляют собой стационарные автоматические одноканальные измерительные преобразователи непрерывного действия.

Конструктивно датчики выполнены одноблочными (возможно исполнение с выносным сенсором), материал корпуса композит на основе поликарбоната и нержавеющей стали для моделей STX3261, TX6363, TX6373, TX6383, TX6386, нержавеющая сталь для TX6387, материал сенсора - нержавеющая сталь.

Датчики обеспечивают выполнение следующих функций:

  • - непрерывное измерение содержания определяемого компонента;

  • - отображение результатов измерений на встроенном дисплее (жидкокристаллическом для STX3261, TX6363, TX6373, TX6383, светодиодном повышенной яркости для TX6386, TX6387);

  • - формирование унифицированного выходного аналогового сигнала (от 4 до 20 мА, от 0,4 до 2 В, от 5 до 15 Гц - в зависимости от модели и исполнения, кроме TX6386 и TX6387);

  • - формирование выходного релейного сигнала (для TX6386 и TX6387).

  • - диагностику состояния датчика.

Общий вид датчиков приведены на рисунках 1 - 6, схема пломбирования корпуса от несанкционированного доступа - на рисунке 7.

Приказ Росстандарта №2389 от 31.12.2020, https://oei-analitika.ru

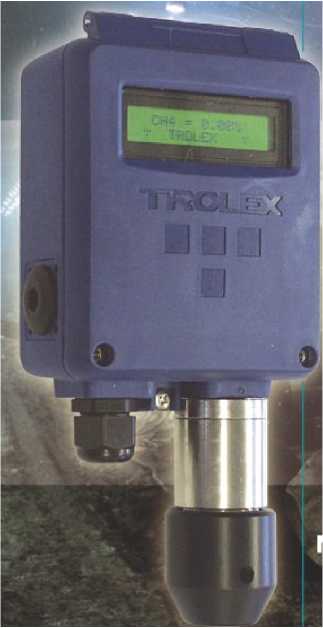

Рисунок 1 - Датчик метана STX3261

Приказ Росстандарта №2389 от 31.12.2020, https://oei-analitika.ru

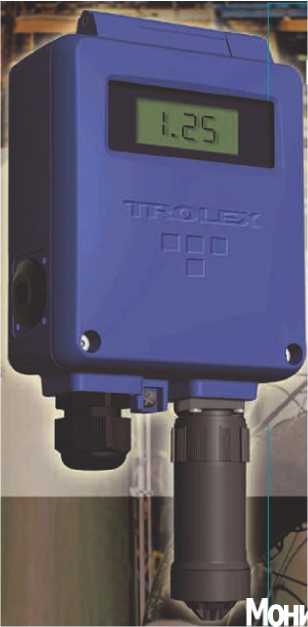

Рисунок 2 - Датчик метана и диоксида углерода

ТХ6363

Приказ Росстандарта №2389 от 31.12.2020, https://oei-analitika.ru

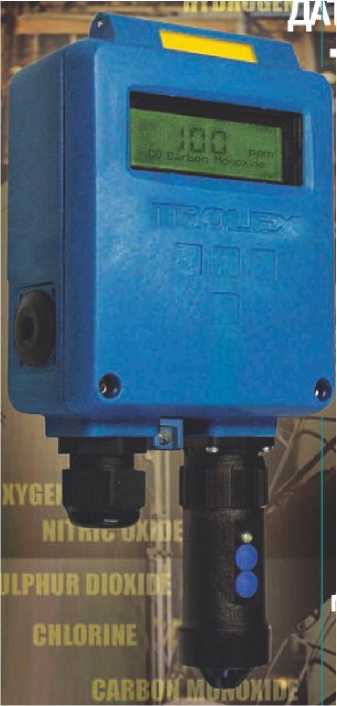

Рисунок 3 - Датчик токсичных газов и кислорода TX6373

Приказ Росстандарта №2389 от 31.12.2020, https://oei-analitika.ru

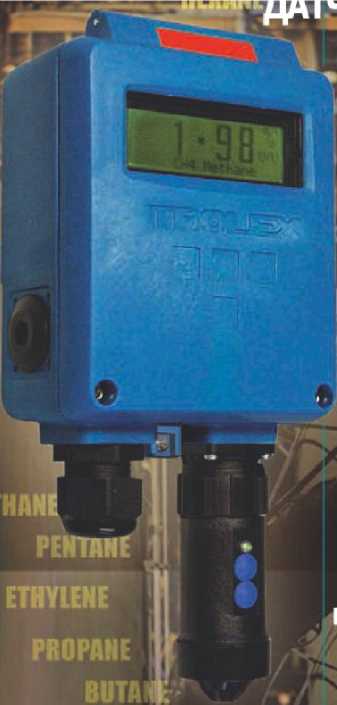

Рисунок 4 - Датчик метана ТХ6383

Приказ Росстандарта №2389 от 31.12.2020, https://oei-analitika.ru

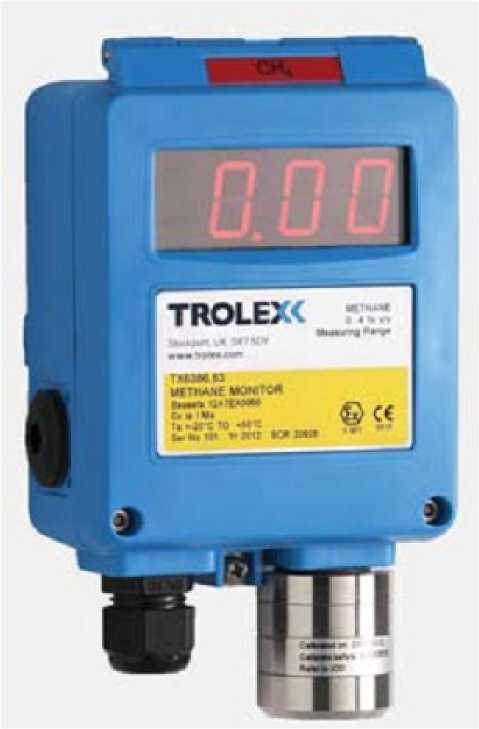

Рисунок 5 - Датчик метана TX6386

Приказ Росстандарта №2389 от 31.12.2020, https://oei-analitika.ru
Приказ Росстандарта №2389 от 31.12.2020, https://oei-analitika.ru

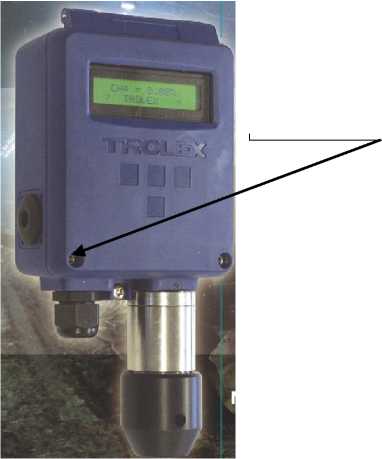

Место пломбирования корпуса от несанкционированного доступа (любой из винтов)

Рисунок 7 - Схема пломбирования корпуса от несанкционированного доступа

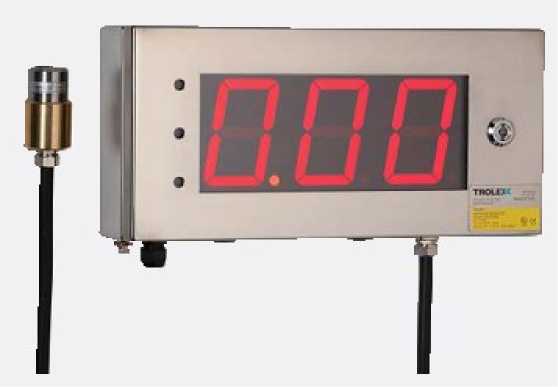

Рисунок 6 - Датчик метана TX6387

Программное обеспечение

Датчики метана, токсичных газов, кислорода и диоксида углерода Trolex модели STX3261, TX6363, TX6373, TX6383, TX6386, TX6387 имеют встроенное программное обеспечение (далее -ПО).

Встроенное ПО разработано изготовителем специально для решения задач измерения объемной доли определяемого компонента и обеспечивает следующие основные функции:

- обработку и передачу измерительной информации от первичного измерительного преобразователя (сенсора);

- отображение результатов измерений на встроенном дисплее;

- формирование выходных аналогового и релейного (в зависимости от модели) сигналов;

- настройку нулевых показаний и чувствительности датчиков;

- диагностику аппаратной части датчика и целостности встроенного ПО.

ПО датчика реализует следующие расчетные алгоритмы:

1) вычисление значений объемной доли определяемого компонента на основании данных от первичного преобразователя;

2) вычисление значений выходных сигналов.

ПО датчиков STX3261, TX6386, TX6387 идентифицируется при включении питания посредством вывода на дисплей номера версии. ПО датчиков TX6363, TX6373, TX6383 указано на наклейке на микропроцессоре.

Влияние встроенного программного обеспечения датчиков учтено при нормировании метрологических характеристик.

Датчики имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты по Р 50.2.077-2014: «низкий» для ТХ6363, ТХ6373, ТХ6383, «высокий» для STX3261, ТХ6386, ТХ6387.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

STX3261

TX6363

TX6373

TX6383

TX6386,

TX6387

Идентификационное наименование ПО

STX3261 display

TX6363

display

TX636

3 sensor

TX6373

display

TX6373

output

TX6383

display

TX638

3 gas head

TX6383 output

TX6386,

TX6387

Номер версии (идентификационный   но

мер) ПО 1)

V1.05

V1.0

V1.7

V1.4

V1.4

V1.7

V1.4

V1.4

V1.07

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) 2)

0x0E73

0x65D7

0x13F3

0x29F1

0xC806

0xED71

0x56E8

0x91DB

0x2164

Продолжение таблицы 1

Идентификационные данные (признаки)

Значение

STX3261

TX6363

TX6373

TX6383

TX6386,

TX6387

Алгоритм расчета контрольной суммы

CRC16

  • 1) Номер версии ПО должен быть не ниже указанного в таблице.

  • 2) Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий

Метрологические и технические характеристики

Таблица 2 - Основные метрологические характеристики датчиков

Модель датчика

Определяемый компонент    /

принцип измерений

Диапазон показаний объемной доли определяемого компонента

Диапазон   измерений

объемной доли определяемого компонента

Пределы допускаемой основной погрешности

Предел допускаемого времени установления выходного сигнала, с

STX3261,

TX6386, TX6387

CH4 / TC

от 0 до 4 %

от 0 до 2,5 %

±0,1 % (об.д.)

15 (To,63)

20 (T0,9)

TX6363

CH4 / IR

от 0 до 5 %

от 0 до 2 % включ. св. 2 до 5 %

±0,1 % (об.д.) ±5 % отн.

15 (To,63)

от 0 до 100 %

от 0 до 60 % включ. св. 60 до 100 %

±3 % (об.д.) ±5 % отн.

20 (To,63)

CO2 / IR

от 0 до 2 %

от 0 до 2 %

±10 % прив. 2)

20 (To,63)

от 0 до 5 %

от 0 до 5 %

±10 % прив. 2)

20 (To,63)

TX 6373

CO / EC

от 0 до 50 млн-1 от 0 до 250 млн-1 от 0 до 500 млн-1

от 0 до 20 млн-1 включ. св. 20 до 250 млн-1

св. 20 до 500 млн-1

±15 % прив. 2)

±15 % отн.

±15 % отн.

20 (To,63)

H2S / EC

от 0 до 50 млн-1

от 0 до 10 млн-1 включ. св. 10 до 50 млн-1

±20 % прив. 2)

±20 % отн.

20 (To,63)

TX 6373

SO2 / EC

от 0 до 20 млн-1

от 0 до 5 млн-1 включ. св. 5 до 20 млн-1

±20 % прив. 2)

±20 % отн.

20 (To,63)

NO2 / EC

от 0 до 20 млн-1

от 0 до 1 млн-1 включ. св. 1 до 20 млн-1

±20 % прив. 2)

±20 % отн.

20 (To,63)

CI2 / EC

от 0 до 10 млн-1

от 0 до 1 млн-1 включ. св. 1 до 10 млн-1

±20 % прив. 2)

±20 % отн.

20 (To,63)

O2 / EC

от 0 до 25 %

от 0 до 5 % включ. св. 5 до 25 %

±5 % прив. 2)

±5 % отн.

30 (To,63)

NO / EC

от 0 до 100 млн-1

от 0 до 10 млн-1 включ. св. 10 до 100 млн-1

±20 % прив. 2)

±20 % отн.

20 (To,63)

H2 / EC

от 0 до 1000 млн-1

от 0 до 1000 млн-1

±10 % прив. 2)

70 (To,63)

Продолжение таблицы 2

Модель датчика

Определя емый компонен т          /

принцип измерени й

Диапазон показаний объемной доли определяемого компонента

Диапазон   измерений

объемной доли определяемого компонента

Пределы допускаемой основной погрешности

Предел допускаемого времени установления выходного сигнала, с

TX 6383

CH4 / TC

от 0 до 5,0 %

от 0 до 2,5 %

±0,1 % (об.д.)

15 (То,бз)

CH4 / TC

от 0 до 100 %

НКПР

от 0 до 50 % НКПР

±4 % НКПР

15 (То,бз)

H2 / TC

от 0 до 4,0 %

от 0 до 2,0 %

±0,1 % (об.д.)

15 (То,бз)

от 0 до 100 %

НКПР

от 0 до 50 % НКПР

±4 % НКПР

15 (То,бз)

  • 1) В таблице приняты следующие обозначения принципов измерений: TC - термохимический, IR - оптический инфракрасный, EC - электрохимический.

  • 2) Нормирующее значение - верхний предел диапазона измерений, в котором нормированы пределы допускаемой основной приведенной погрешности.

Таблица 3 - Метрологические характеристики датчиков

Наименование характеристики

Значение

Пределы допускаемой вариации выходного сигнала датчика, в долях от пределов допускаемой основной погрешности:

- TX6363

0,з

- STX3261, TX6373, TX6383, TX6386, TX6387

0,5

Пределы допускаемой дополнительной погрешности датчика от изменения температуры окружающей среды в пределах рабочих условий эксплуатации относительно нормальных условий эксплуатации 20 oC, в долях от пределов допускаемой основной погрешности:

- TX6363

0,5

- TX6373

1,0

- STX3261, TX6383, TX6386, TX6387

1,0

Пределы допускаемой дополнительной погрешности датчика от изменения влажности окружающей среды в рабочих условиях эксплуатации относительно влажности при определении основной погрешности, в долях от пределов допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности от изменения атмосферного давления в пределах рабочих условий эксплуатации относительно нормальных условий эксплуатации 101,3 кПа, в долях от пределов допускаемой основной погрешности

1,0

Время прогрева датчиков, не более, мин: - TX6363

10

- TX6373

10

- STX3261, TX6383, TX6386, TX6387

5

Продолжение таблицы 3

Наименование характеристики

Значение

Пределы допускаемого изменения выходного сигнала датчика за 1 месяц непрерывной работы, в долях от пределов допускаемой основной погрешности: - TX6363

0,5

- TX6373

1,0

- STX3261, TX6383, TX6386, TX6387

1,0

Диапазон задания порогов срабатывания сигнализации (для TX6386, TX6387), объемная доля определяемого компонента, %

от 0,5 до 2,5

Погрешность срабатывания сигнализации (для TX6386, TX6387), объемная доля определяемого компонента, %

±0,1

Нормальные условия измерений:

- диапазон температуры окружающей среды, oC:

от +15 до +25

- диапазон        относительной        влажности        окружающей

среды при температуре +25 oC, %

от 30 до 80

- диапазон атмосферного давления, кПа

от 97 до 104,6

- содержание сопутствующих компонентов, ПДК

не более 0,5

Таблица 4 - Основные технические характеристики датчиков

Наименование характеристики

Значение

Параметры электрического питания датчиков

приведены в таблице 5

Габаритные размеры и масса датчиков

приведены в таблице 6

Датчики выполнены во взрывобезопасном исполнении с маркировкой взрывозащиты 1):

  • - STX3261

  • - TX6363

  • - TX6373

  • - TX6386, TX6387

  • - TX6383

РО Ex ia I Ma РО Ex ia I Ma, 1Ex d ia IIB T4 Gb

РО Ex ia I Ma 0ExiaIICT4 Ga РО Ex ia I Ma

РО Ex ia s I Ma X, 1Ex d ia IIB T4 Gb

По защищенности от влияния пыли и воды датчики соответствуют степени защиты по ГОСТ 14254-2015:

  • - STX3261, TX6363, TX6386, TX6387

  • - TX6373, TX6383

IP54

IP66

Средний срок службы, лет

5

Средняя наработка на отказ, ч

24 000

Условия эксплуатации датчиков

приведены в таблице 6

1) Маркировка взрывозащиты указана в соответствии с сертификатами соответствия:

  • - RU С-СтВ.ГБ05.В.00356 от 31.01.2014, срок действия до 31.01.2019 г. - для STX3261 (после окончания срока действия сертификата ввоз датчиков STX3261 на территорию РФ прекращен);

  • - RU C-GB.AA87.B.00107/19 от 05.03.2019, срок действия до 06.02.2024 г. - для TX6363, TX6373, TX6386, TX6387;

  • - RU C-GB.AA87.B.00077/19 от 08.02.2019, срок действия до 07.02.2024 г. - для TX6383.

Таблица 5 - Параметры электрического питания датчиков

Модель датчика

Номинальное значение напряжения питания постоянного тока, В

Максимальный потребляемый ток, мА

STX3261

12

100

TX6363

12/24

120

TX6373

12/24

24

TX6383

12/24

100

TX6386, TX6387

12 (от 8,5 до 14,4)

160

Таблица 6 - Габаритные размеры и масса датчиков

Модель датчика

Габаритные размеры, мм, не более

Масса, кг, не более

Высота

Ширина

Длина

STX3261

222

110

63

0,45

TX6363, TX6373,

TX6383

248

110

63

0,45

TX6386

189

110

65

0,45

TX6387*

200

420

106

0,45

Примечание * - без учета размеров выносного датчика (высота 76 мм, диаметр 25 мм)

Таблица 7 - Условия эксплуатации

Модель датчика

Диапазон      температуры

окружающей среды, ОС

Диапазон относительной влажности при температуре 35ОС, % (без конденсации влаги)

Диапазон    атмо

сферного давления, кПа

STX3261,

TX6386, TX6387

от -10 до +40

до 95 %

от 90 до 110

TX6363

от -10 до +40

до 95 %

от 90 до 110

TX6373

от -10 до +50

до 90 %

от 90 до 110

TX6383

от -10 до +40

до 95 %

от 90 до 110

Знак утверждения типа

наносится на табличку под крышкой корпуса датчика методом наклейки и на титульный лист руководства по эксплуатации типографским методом.

Комплектность средства измерений

Таблица 8 - Комплектность датчиков метана, токсичных газов, кислорода и диоксида углерода Tro-lex модели STX3261, TX6363, TX6373, TX6383, TX6386, TX6387

Наименование

Обозначение

Количество

Датчики метана, токсичных газов, кислорода и диоксида углерода Trolex модели STX3261, TX6363, TX6373, TX6383, TX6386, TX6387

STX3261, TX6363,

TX6373, TX6383,

TX6386, TX6387

По заказу

Руководство по эксплуатации

-

Не менее 1 экз.

на партию

Методика поверки

МП-242-0766-2014

с изм. № 1

Не менее 1 экз. на

партию

Комплект ЗИП

-

1 компл. (по заказу)

Поверка

осуществляется по документу МП-242-0766-2014 «ГСИ. Датчики метана, токсичных газов, кислорода и диоксида углерода Trolex модели STX3261, TX6363, TX6373, TX6383, TX6386, TX6387. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 25.12.2019 г.

Основные средства поверки:

  • - стандартные образцы состава газовые смеси метан - воздух (ГСО 10532-2014), метан -азот (ГСО 10532-2014), диоксид углерода - воздух (ГСО 10532-2014), оксид углерода - воздух (ГСО 10532-2014), сероводород - воздух (ГСО 10537-2014, ГСО 10538-2014), кислород - азот (ГСО 10531-2014, ГСО 10532-2014), оксид азота - азот (ГСО 10546-2014), водород - воздух (ГСО 10532-2014) в баллонах под давлением;

  • - источники микропотока ИМ SO2 ИМ05-М-А2, NO2 ИМ01-0-Г1, ИМ01-0-Г2, Cl2 ИМ163-М-Г2 (рег. № 15075-09);

  • - рабочий эталон 1-го разряда в соответствии с приказом Росстандарта от 14.12.2018 г. № 2664 генератор газовых смесей ГГС, исполнений ГГС-Т, ГГС-Р, ГГС-К (рег. № 62151-15).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых датчиков с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к датчикам метана, токсичных газов, кислорода и диоксида углерода Trolex модели STX3261, TX6363, TX6373, TX6383, TX6386, TX6387

Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов

ГОСТ 24032-80 Приборы шахтные газоаналитические. Общие технические требования. Методы испытаний

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ 12.1.005-88 ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Техническая документация изготовителя "Trolex Limited", Великобритания

Изготовитель

Фирма «Trolex Limited», Великобритания

Адрес: Newby Road, Hazel Grove, Stockport, Cheshire, SK7 5DY, UK

Web-сайт: www.trolex.com

E-mail: sales@trolex.com

Заявитель

Общество с ограниченной ответственностью «Промышленные технологии» (ООО «ПРОМТЕХ»)

ИНН 7703425337

Адрес: 121069, г. Москва, Никитская Б. улица, 50А/5, этаж 2, пом. I, комн. 4 Телефон: (495) 225-48-29, 461-16-01, факс: (495) 465-02-31

Web-сайт: www.promtex.ru

E-mail: info@promtex.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес:190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
