МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

№ 2385______

Москва

О продлении срока действия утвержденного типа средства измерений и внесении изменений в описание типа на весы вагонные тип ВТВ

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращением ООО «ЗВО» от 12 ноября 2020 г. № 26-ЗВО приказываю:

• 1. Продлить срок действия утвержденного типа средства измерений на весы вагонные тип ВТВ на последующие 5 лет.

• 2. Утвердить новую редакцию описания типа на весы вагонные тип ВТВ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 63155-16, в связи со сменой юридического адреса изготовителя с ООО «ЗВО», Челябинская область, г.Магнитогорск на ООО «ЗВО», Республика Башкортостан, г.Белорецк, изложив его в новой редакции согласно приложению к настоящему приказу.

• 3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

  .С. Голубев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЬДЬНИЯ и СтИФИКАИ эн

Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93 Кому выдан: Голубев Сергей Сергеевич Действителен: с 23.11.2020 до 23.11.2021

I-

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2385

Лист № 1

Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы вагонные тип ВТВ

Весы вагонные тип ВТВ (далее - весы) предназначены для измерений массы порожних и груженых железнодорожных вагонов (включая цистерны), вагонеток, составов из них и специализированных рельсовых транспортных средств (далее - вагонов) путем:

• - поосного, потележечного взвешивания в движении вагонов, в том числе с жидкими грузами кинематической вязкости не менее 59 мм²/с;

• - повагонного взвешивания в движении и в режиме статического взвешивания вагонов, в том числе с жидкими грузами любой вязкости.

Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого груза деформации упругих элементов датчиков в дискретный или аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал обрабатывается и измеренное значение массы выводится на дисплей терминала.

Весы состоят из следующих модулей.

Грузоприемное устройство (далее - ГПУ) состоит из одной до двух секций, механически не связанных между собой. Каждая секция опирается на четыре весоизмерительных тензорезисторных датчика (далее - датчика).

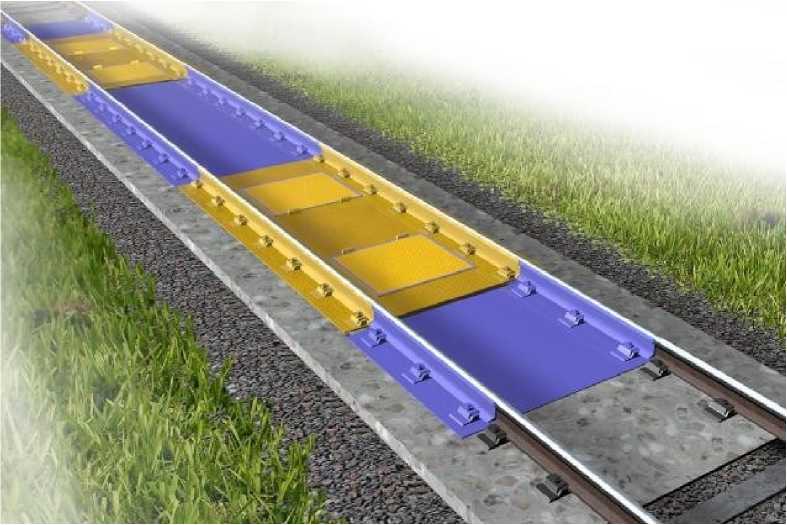

Рисунок 1 - Общий вид ГПУ весов

В весах используются датчики:

- датчики весоизмерительные тензорезисторные С, модификации С16А и C16i

(регистрационный № 60480-15);

- датчики весоизмерительные тензорезисторные WBK (регистрационный № 56685-14);

- датчики весоизмерительные тензорезисторные QS, S, LS, D, PST, USB, модификации QS (регистрационный № 57673-14);

- датчики весоизмерительные МВ 150 (регистрационный № 44780-10);

- датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column, модификации HM9B (регистрационный № 55371-13).

Сигнальные кабели датчиков подключены к динамическому преобразователю ПД-008, изготовитель АО "Весоизмерительная компания "Тензо-М", пос.Красково, соединенному с адаптером интерфейсным, с которого сигнал по интерфейсу связи поступает в терминал.

Весоизмерительный прибор (терминал по п. Т.2.2.5 ГОСТ OIML R 76-1—2011) представляет собой персональный компьютер и включает в себя стабилизированный источник питания, монитор для отображения результатов взвешивания, клавиатуру управления весами.

Весы могут быть оснащены интерфейсами RS-232, RS422, RS-485, Ethernet или USB 2.0 для связи с периферийными устройствами (например: принтер, вторичный дисплей).

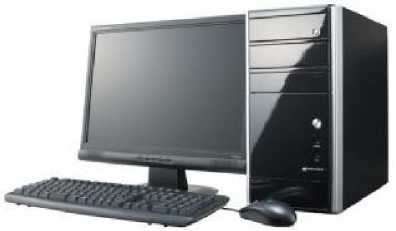

Рисунок 2 - Общий вид терминала

Весы снабжены следующими основными устройствами и функциями:

а) режим взвешивания в движении:

• - устройство полуавтоматической установки нуля;

• - устройство автоматической установки нуля;

• - устройство первоначальной установки нуля;

• - устройство слежения за нулем;

• - определение направления движения при взвешивании;

• - определение скорости движения при взвешивании;

- сигнализация о превышении предела допускаемой скорости движения при взвешивании, при этом соответствующий результат взвешивания маркируется специальным знаком;

• - автоматическое исключение из результатов взвешивания массы локомотива;

б) режим статического взвешивания (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство полуавтоматической установки на нуль (T.2.7.2.2);

• - устройство автоматической установки на нуль (T.2.7.2.3);

• - устройство первоначальной установки на нуль (Т.2.7.2.4);

• - устройство слежения за нулем (T.2.7.3);

• - устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1);

• - устройство предварительного задания массы тары (Т.2.7.5);

• - долговременное хранение измерительной информации (Т.2.8.5);

в) дополнительные и сервисные функции:

• - автоматический контроль и выявление неисправностей в работе электронного оборудования.

Модификации весов обозначаются следующим образом: BTB-H-M-Z-T-Ц-Ех, где: Н - режим взвешивания (Д - взвешивание только в движении; СД - взвешивание в движении с режимом статического взвешивания);

М - максимальная нагрузка (Мах), т: 30; 50; 80; 100; 150; 200.

Z - конструкция ГПУ (О - для поосного взвешивания; Т - для потележечного взвешивания). Индекс отсутствует для модификаций весов с индексом СД.

Т - индекс, устанавливающий пределы допускаемой погрешности весов при взвешивании в движении при первичной поверке или калибровке в зависимости от диапазона взвешивания: 0,5; 1; 2.

Ц - условное обозначение цифровых датчиков в составе весов. Индекс отсутствует для весов с аналоговыми датчиками.

Ex - весы во взрывозащищенном исполнении.

Значения индекса Т, наибольшего предела взвешивания НПВ, наименьшего предела взвешивания НмПВ, дискретность d (для взвешивания в движении), а так же класс точности весов по ГОСТ OIML R 76-1-2011 и значения максимальной на грузки Max, минимальной нагрузки Min, поверочного интервала e (для статического режима) наносятся на маркировочную табличку, закрепляемую на ГПУ и/или терминале весов.

Для предотвращения несанкционированного доступа к внутренним частям и изменений параметров настройки и юстировки, корпус терминала и ПД-008 пломбируются мастичной, свинцовой или пластиковой пломбой. Примеры пломбировки приведены на рисунке 3.

1

2

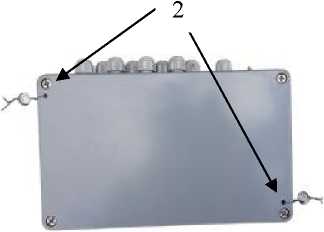

Рисунок 3 - Схема пломбировки терминала и ПД-008 (1 - мастичная пломба; 2 - свинцовая или пластиковая пломба)

Программное обеспечение (далее - ПО) весов является автономным и состоит из метрологически значимой и метрологически незначимой части.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее ПК в главном окне программы в статусной строке. Идентификационные данные ПО приведены в таблице 1. Корпус ПК пломбируется, что препятствует смене носителя с установленным на нем ПО. При включении весов, производится автоматическое вычисление контрольной суммы по машинному коду законодательно контролируемого ПО и сравнение результата с хранящимся в энергонезависимой памяти фиксированным значением.

Для контроля изменений законодательно контролируемых параметров предусмотрен несбрасываемый счетчик.

ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от преднамеренных и непреднамеренных воздействий соответствует уровню «Высокий» по Р 50.2.077-2014.

Таблица 1

Метрологические и технические характеристики

Метрологические характеристики весов при взвешивании в движении

Таблица 2 - Основные метрологические характеристики весов при взвешивании в движении

Пределы допускаемой погрешности весов при взвешивании в движении вагонов в составе без расцепки при первичной поверке в зависимости от индекса Т и диапазона взвешивания должны соответствовать значениям, указанным в таблице 3.

Таблица 3

Пределы допускаемой погрешности весов при взвешивании в движении состава из вагонов в целом при первичной поверке в зависимости от индекса Т и диапазона взвешивания должны соответствовать значениям, указанным в таблице 4.

Таблица 4

Пределы допускаемой погрешности взвешивания вагонов и состава из них в эксплуатации соответствуют удвоенным значениям, приведенным в таблицах 3и 4.

Метрологические характеристики весов в режиме статического взвешивания.

Класс точности весов по ГОСТ OIML R 76-1-2011 ............................................................. III (средний)

Модификации весов, максимальная нагрузка (Мах), поверочный интервал (е), число поверочных интервалов (n), действительная цена деления (d) приведены в таблице 5.

Таблица 5

Таблица 6 - Основные технические характеристики

наносится на маркировочные таблички, расположенные на корпусе терминала, а также типографским способом на титульные листы эксплуатационной документации.

Комплектность средства измерений

Таблица 7 - Комплектность средства измерений

при взвешивании в движении осуществляется в соответствии с ГОСТ Р 8.598-2003 «ГСИ. Весы для взвешивания железнодорожных транспортных средств в движении. Методика поверки».

Поверка весов в статическом режиме взвешивания осуществляется в соответствии с ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» Приложение ДА «Методика поверки весов».

Идентификационные данные, а также процедура идентификации ПО приведены в руководстве по эксплуатации РЭП 4274-ВО-002.

Основные средства поверки:

• - контрольные весы и контрольный состав по ГОСТ Р 8.598-2003;

• - гири 4-го, 5-го разряда согласно Приказу Росстандарта от 29.12.2018 г. № 2818. «Об утверждении Государственной поверочной схемы для средств измерений массы» (соответствующие классу М1, М1-2 по ГОСТ OIML R 111-1-2009).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых весов с требуемой точностью.

Знак поверки наносится в свидетельство о поверке.

приведены в разделе 6 «Порядок работы» документа «Весы вагонные тип ВТВ. Руководство по эксплуатации».

ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Приказ Росстандарта от 29 декабря 2018 г № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»

ТУ 4274-002-73878124-2014 «Весы вагонные тип ВТВ. Технические условия».

Общество с ограниченной ответственностью «Завод весового оборудования» (ООО «ЗВО»)

ИНН 7456022405

Юридический адрес: 453510, Республика Башкортостан, г. Белорецк, ул. Тюленина, д. 14, литер А комната 17

Почтовый адрес: 453500, Республика Башкортостан, г.Белорецк, ул. Ленина, 41, а/я 3 Адрес производственной площадки: 455026, Челябинская область, г. Магнитогорск, ул. Мичурина, д.136, корп.3, помещение 6

Телефон/факс: (34792) 4-82-66, 4-47-80

адрес в Интернет: uzvo.ru

адрес электронной почты: info@uzvo.ru, umi.info@yandex.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46.

Телефон/факс: (495) 437-55-77 / 437-56-66.

адрес в Интернет: www.vniims.ru;

адрес электронной почты: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
