№2408 от 31.12.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 226312
О внесении изменений в описание типа на измерители сопротивления заземления ИС-20 и ИС-20/1
Приказы по основной деятельности по агентству Вн. Приказ № 2408 от 31.12.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
___31 декабря 2020 г.
№ 2408______
Москва
О внесении изменений в описание типа
на измерители сопротивления заземления ИС-20 и ИС-20/1
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращением АО «НПФ «Радио-Сервис» от 23 октября 2020 г. № 109 приказываю:
-
1. Утвердить новую редакцию описания типа на измерители сопротивления заземления ИС-20 и ИС-20/1, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 53720-13, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. ФГУП «ВНИИМС» (А.Ю .Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
С.С.Голубев
Заместитель Руководителя
Z--------------------------------ч
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
СВЕДЕНИЯ О СЕРТИФИКАТЕ 311
Сертификат: 01С95С9А007САСВ9824В5327С21ВВ4СЕ93
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 23.11.2020 до 23.11.2021
X__________—_________/
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2408
Лист № 1 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители сопротивления заземления ИС-20 и ИС-20/1
Назначение средства измерений
Измерители сопротивления заземления ИС-20 и ИС-20/1 (далее по тексту - приборы) предназначены для измерений сопротивления переменному току, напряжения и силы переменного тока.
Описание средства измерений
Основное назначение приборов - измерение сопротивления элементов заземления, металлосоединений, непрерывности защитных проводников в режимах: по двух-, трёх- или четырёхпроводному методу, измерение с автоматическим вычислением удельного сопротивления грунта. Модификация ИС-20/1 также может измерять сопротивление переменному току в схемах с одними или двумя токовыми клещами и силу переменного тока.
Принцип действия приборов основан на измерении напряжения в цепи, при приложении стабилизированного импульсного испытательного тока переменной полярности. Величина сопротивления отображается на дисплее. Диапазоны измерений переключаются автоматически.
Приборы записывают в память результат последнего измерения и отображают его в режиме «Просмотр памяти». Всего в память могут быть записаны до 10000 результатов измерений, которые могут быть выведены на дисплей или внешнее устройство по беспроводному интерфейсу Bluetooth.
Основные узлы приборов: генератор испытательного тока, аналоговые входные цепи, аналого-цифровой преобразователь, микропроцессор, блок питания с аккумулятором, дисплей, кнопки управления.
Конструктивно приборы выполнены в едином корпусе из ударопрочной пластмассы.
Кнопки управления, дисплей, индикаторы и входные гнезда размещены на лицевой панели. Питание приборов автономное - от встроенного аккумулятора или пяти элементов типоразмера АА. Подзарядка аккумулятора производится от входящего в комплект внешнего блока питания.

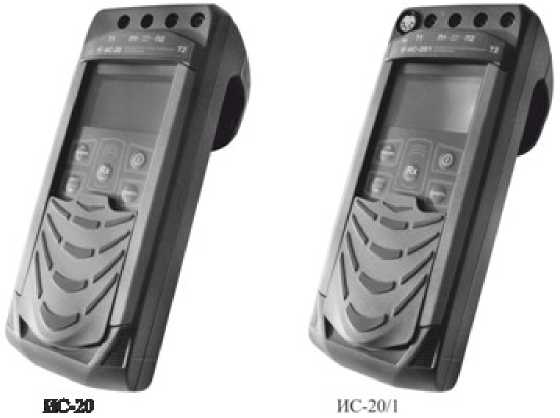

Рисунок 1 - Общий вид приборов ИС-20, ИС-20/1 Несанкционированный доступ внутрь приборов предотвращается пломбированием винта крепления под крышкой аккумуляторного отсека.
Программное обеспечение
Программное обеспечение (ПО) управления измерениями установлено во внутренней памяти микропроцессора и недоступно пользователю. Метрологические характеристики приборов нормированы с учетом влияния ПО.
Внешнее ПО RS-terminal служит для вывода и представления результатов измерений на внешнем ПК и не является метрологически значимым.
Идентификационные данные метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
ИС-20 |
ИС-20/1 | |
|
Идентификационное наименование ПО |
Микропрограмма |
Микропрограмма |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 - Основные технические характеристики
|
1 Измерение электрического сопротивления | ||||
|
Диапазоны измерений сопротивления |
Допускаемое значение сопротивления в цепях подключения, не более |
Пределы допускаемой основной абсолютной погрешности (четырехпроводный метод измерений) | ||
|
Токовых Т1 - Т2 |
Потенциальных П1 - П2 | |||
|
от 1 до 999 мОм |
30 Ом |
40 кОм |
±(0,03^R+3 е.м.р.) | |
|
от 0,01 до 9,99 Ом |
1 кОм | |||
|
от 0,1 до 99,9 Ом |
10 кОм | |||
|
от 1 Ом до 9,99 кОм |
40 кОм | |||
|
Максимальное амплитудное значение напряжения помехи для диапазонов измерений электрического сопротивления, В, не более |
от 1 до 999 мОм |
12 | ||
|
от 1,00 Ом до 9,99 кОм |
24 | |||
|
2 Измерение электрического сопротивления с одними клещами (только для ИС-20/1) | ||||
|
Диапазоны измерений сопротивления |
Допускаемое значение сопротивления в цепях подключения, не более |
Пределы допускаемой основной абсолютной погрешности (четырехпроводный метод измерений) | ||
|
Токовых Т1 - Т2 |
Потенциальных П1 - П2 | |||
|
от 1 до 999 мОм |
30 Ом |
40 кОм |
±(0,05•R+R2/(300•Rобщ)+3 е.м.р.) | |
|
от 0,01 до 9,99 Ом от 0,1 до 99,9 Ом от 1 до 999 Ом от 0,01 до 9,99 кОм |
1 кОм | |||
|
Допустимый измерительный ток через измерительные клещи, не менее, мА |
0,3 | |||
Продолжение таблицы 2
|
3 Измерение электрического сопротивления двумя клещами (только для |
ИС-20/1) |
|
Диапазоны измерений сопротивления |
Пределы допускаемой основной абсолютной погрешности |
|
от 0,03 до 9,99 Ом |
±(0,1-R+3 е.м.р.) |
|
от 10,0 до 99,9 Ом |
±(0,15<R+3 е.м.р.) |
|
4 Измерение амплитудного значения синусоидального напряжения переменного тока частотой 50 Гц | |
|
Диапазон измерений, В |
от 1 до 300 |
|
Пределы допускаемой основной абсолютной погрешности измерений амплитудного значения синусоидального напряжения переменного тока частотой 50 Гц |
±(0,05-U+3 е.м.р.) |
|
5 Измерение силы синусоидального переменного тока частотой 50 Гц с применением измерительных клещей (только для ИС-20/1) | |
|
Диапазоны измерений |
от 1 до 250 мА от 0,25 до 2,50 А |
|
Пределы допускаемой основной абсолютной погрешности измерений синусоидального переменного тока частотой 50 Гц с применением измерительных клещей |
±(0,05-1+3 е.м.р.) |
|
Примечания: е.м.р - единица младшего разряда; R, U, I - значения измеряемых сопротивления, напряжения и силы тока соответственно; Rобщ - общее сопротивление системы заземления | |
Дополнительные погрешности
Пределы допускаемых дополнительных относительных погрешностей измерений электрического сопротивления, напряжения и силы переменного тока, вызванной изменением температуры в рабочем диапазоне, ±3 %.
Пределы допускаемых дополнительных относительных погрешностей измерений электрического сопротивления, напряжения и силы переменного тока, вызванной изменением относительной влажности окружающего воздуха в рабочем диапазоне, ±3 %.
Таблица 3 - Общие технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока (встроенный аккумулятор), В |
от 5,2 до 7,5 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
250х110х90 |
|
Масса, кг, не более |
0,8 |
|
Рабочие условия эксплуатации:
|
от -15 до +50 до 90 |
|
Электрическая прочность изоляции при воздействии испытательного напряжения постоянного тока не менее, кВ |
7,3 |
|
Сопротивление изоляции не менее, МОм |
20 |
наносится на лицевую панель приборов способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель сопротивления заземления ИС-20 (ИС-20/1) (модификация по заказу) |
- |
1 шт. |
|
Блок питания |
- |
1 шт. |
|
Зажим типа «крокодил» |
- |
2 шт. |
|
Сумка для переноски |
- |
1 шт. |
|
Упаковка транспортная |
- |
1 шт. |
|
Комплект кабелей в составе: - кабель измерительный, красный, длиной 1,5 м; |
РЛПА.685551.002 |
1 шт. |
|
- кабель измерительный, синий, длиной 1,5 м; |
РЛПА.685551.002-03 |
1 шт. |
|
- кабель на катушке красный, длиной 40 м; |
РАПМ.685442.003 |
1 шт. |
|
- кабель на катушке синий, длиной 40 м |
РАПМ.685442.003-01 |
1 шт. |
|
Батарейный отсек |
- |
1 шт. |
|
Клещи токоизмерительные (для ИС-20/1) 1) - КТИ-20/1 |
РАПМ.418114.005 |
1 шт. |
|
- КТИ-20/2 |
РАПМ.418114.006 |
1 шт. |
|
Клещи передающие КП-20/1 (для ИС-20/1) 2) |
РАПМ.418114.004 |
1 шт. |
|
Руководство по эксплуатации |
РАПМ.411212.002РЭ |
1 экз. |
|
Примечания
| ||
осуществляется по документу РАПМ.411212.002РЭ «Измерители сопротивления заземления ИС-20 и ИС-20/1. Руководство по эксплуатации», раздел 6 «Поверка», утвержденному ФГУП «ВНИИМС» 03.04.2013 г.
Основные средства поверки: магазин электрического сопротивления Р4834 (регистрационный номер в Федеральном информационном фонде № 11326-90); вольтметр универсальный цифровой GDM-8246 (регистрационный номер в Федеральном информационном фонде № 34295-07); установка для поверки амперметров и вольтметров на постоянном и переменном токе У300 (регистрационный номер в Федеральном информационном фонде № 2721-71).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в Руководство по эксплуатации и (или) Свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к измерителям сопротивления заземления ИС-20 и ИС-20/1ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Приказ Министерства здравоохранения и социального развития от 09.09.2011 г. №1034н «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
РАПМ.411212.002ТУ Измерители сопротивления заземления ИС-20 и ИС-20/1. Технические условия
ИзготовительАкционерное общество «Научно-производственная фирма «Радио-Сервис»
(АО «НПФ «Радио-Сервис»)
ИНН 1831050860
Адрес: 426000, г. Ижевск, ул. Пушкинская, д. 268
Телефон (факс): +7 (3412) 43-91-44 (+7 (3412) 43-92-63)
Web-сайт: http://www.radio-service.ru
Испытательный центрГосударственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: 8 (495) 437 55 77
Фак:с 8 (495) 437 56 66
E-mail: office@vniims.ru
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМС» по проведению испытаний средств измерения в целях утверждения типа № 300004-08 от 27.06.2008 г.
В части вносимых изменений:
Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
