№2414 от 31.12.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 226288
О внесении изменений в описание типа на блоки расширения и связи БРС
Приказы по основной деятельности по агентству Вн. Приказ № 2414 от 31.12.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
___31 декабря 2020 г.
№ 2414______
Москва
О внесении изменений в описание типа на блоки расширения и связи БРС
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращениями ФГУП «СПО «Аналитприбор» от б/д № 63 и от б/д № б/н приказываю:
-
1. Утвердить новую редакцию описания типа на блоки расширения и связи БРС, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 24046-08, в связи с изменением кода идентификации отечественного производства с «ОС» на «РФ», изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу ИБЯЛ.411111.036 МП с изменением №1«ГСИ. Блоки расширения и связи БРС. Методика поверки» и распространить действие документа на блоки расширения и связи БРС, находящиеся в эксплуатации.
-
3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
( Л
Заместитель Руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
С. С.Голубев
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 23.11.2020 до 23.11.2021
\/
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2414
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Блоки расширения и связи БРС
Назначение средства измеренийБлоки расширения и связи БРС (далее - блоки) предназначены для измерений сигналов силы постоянного тока от датчиков-газоанализаторов, датчиков-сигнализаторов, сигнализаторов (далее - датчиков), формирования напряжения их питания, а также передачу результатов измерений на блоки связи и управления БСУ ИБЯЛ.411111.044 в составе системы контроля атмосферы промышленных объектов СКАПО ИБЯЛ.424355.002 и иные совместимые устройства.
Описание средства измеренийПринцип действия блоков основан на преобразовании входного сигнала постоянного тока в сигнал с частотно-импульсной модуляцией, пропорциональный входному сигналу, с последующим его измерением аппаратными средствами микроконтроллера.
Блоки являются стационарными автоматическими приборами и, в зависимости от количества каналов, соответствия требованиям взрывобезопасности, направления измеряемого тока, имеют модификации в соответствии с таблицей 1.
Таблица 1 - Обозначения модификаций блоков
|
Наименование модификаций блоков |
Количество каналов |
Наличие выходных искробезопасных цепей питания датчиков |
Направление измеряемого тока |
Уровень и вид взрывозащиты по ГОСТ 31610.0—2014 (IEC 60079-0:2011) |
|
ИБЯЛ.411111.036 |
8 |
есть |
вытекающий |
[Ex ib Gb] IIC |
|
ИБЯЛ.411111.036-01 |
8 |
втекающий | ||
|
ИБЯЛ.411111.036-02 |
4 | |||
|
ИБЯЛ.411111.036-03 |
8 |
нет |
без предъявлений требований к взрывозащите | |
|
ИБЯЛ.411111.036-04 |
4 | |||
|
ИБЯЛ.411111.036-05 |
4 | |||
|
ИБЯЛ.411111.036-06 |
2 | |||
|
Примечание - направление измеряемого тока определяется следующим образом:
| ||||
Конструктивно блоки выполнены одноблочными, в металлическом корпусе. На передней панели блоков расположены индикаторы «СВЯЗЬ» и «ВКЛ.».
Блоки в зависимости от модификации выполняют следующие функции:
-
- формирование напряжения питания датчиков, в том числе искробезопасного;
-
- измерение величины входного сигнала постоянного тока в диапазоне от 4 до 20 мА по ГОСТ 26.011—80, по каждому каналу;
- вывод измеренной информации по интерфейсу RS485 по запросу от внешнего устройства.

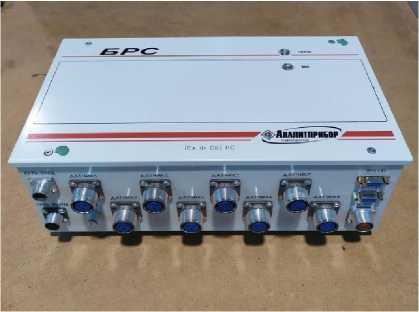

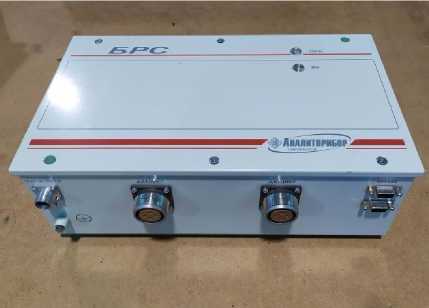

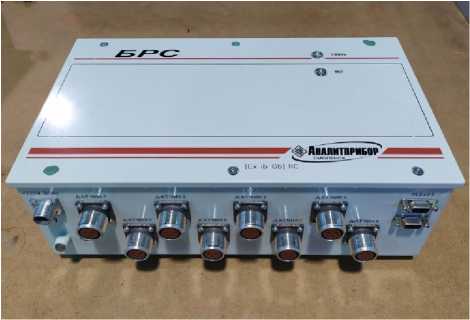

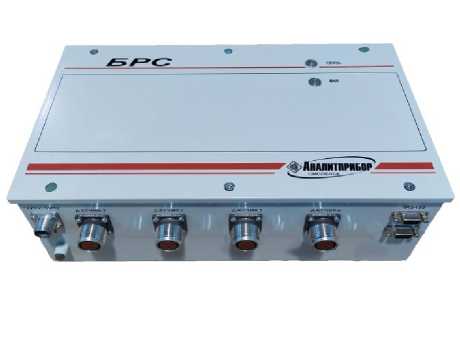

Общий вид блоков представлен на рисунке 1.
а) ИБЯЛ.411111.036
б) ИБЯЛ.411111.036-01, -03
в) ИБЯЛ.411111.036-02, -04
г) ИБЯЛ.411111.036-05
д) ИБЯЛ.411111.036-06
Рисунок 1 - Общий вид блоков расширения и связи БРС

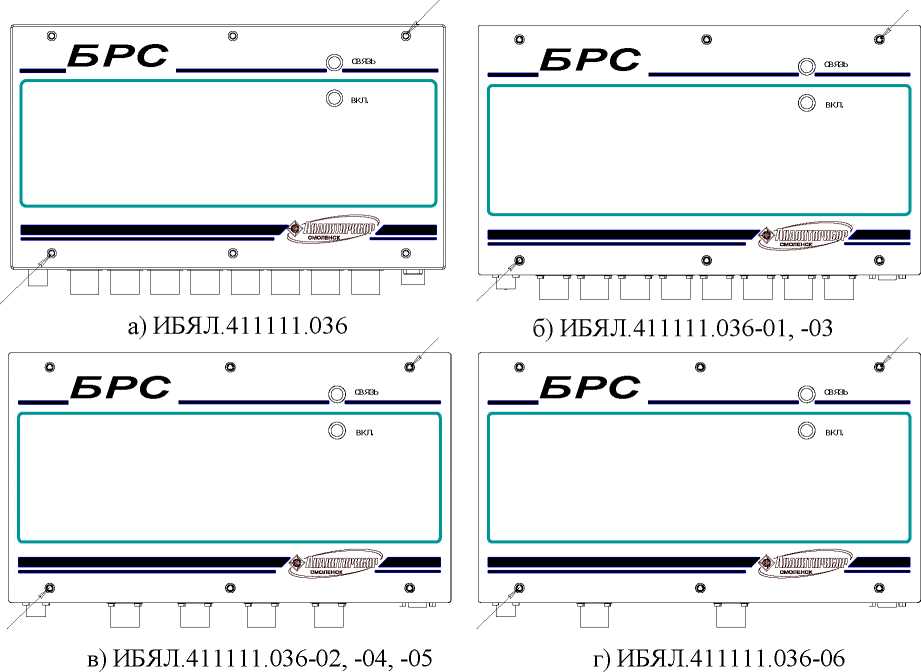

Схема пломбировки блоков от несанкционированного доступа представлена на рисунке 2.
Рисунок 2 - Схема пломбировки блоков от несанкционированного доступа, обозначение мест для нанесения оттисков клейм (показаны стрелками)
Программное обеспечениеВстроенное программное обеспечение (далее - ПО) блоков является метрологически значимым. Метрологические характеристики блоков нормированы с учетом его влияния.
Встроенное ПО используется для:
- измерений входного сигнала постоянного тока (в том числе искробезопасного);
- вывода измерительной информации по цифровому каналу связи RS485 по запросу от внешнего устройства.
- приема от внешних устройств команд на корректировку нуля и чувствительности.
Защита встроенного ПО от непреднамеренных и преднамеренных изменений осуществляется посредством механического опечатывания (пломбирования) изготовителем.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение | |
|
для модификаций ИБЯЛ.411111.036 |
для модификаций ИБЯЛ.411111.036-01...-06 | |
|
Идентификационное наименование ПО |
brs.hex |
Scapo n.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.03 |
не ниже 4.0 |
|
Цифровой идентификатор ПО |
1854 |
3701 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-16 | |
|
Примечание - Значение цифрового идентификатора относится только к файлу прошивки обозначенной в таблице версии. | ||
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений входного сигнала постоянного тока по каждому измерительному каналу, мА |
от 4 до 20 |
|
Диапазон показаний входного сигнала постоянного тока по каждому измерительному каналу, мА |
от 2 до 25 |
|
Цена единицы наименьшего значащего разряда выходного кода, мА |
0,01 |
|
Пределы допускаемой основной относительной погрешности измерения входного сигнала постоянного тока (5д) по каждому измерительному каналу, % |
±2 |
|
Номинальная функция преобразования входного сигнала постоянного тока блоков в выходной цифровой код, мА, имеет вид I = Kir 1вх, где 1вх - входной сигнал постоянного тока блока (выходной сигнал постоянного тока подключенного датчика), мА; Kn - коэффициент пропорциональности, равный 1. | |
|
Время прогрева, мин, не более |
5 |
|
Время установления показаний, с, не более |
5 |
|
Пределы допускаемой дополнительной погрешности при отклонении температуры окружающей среды в рабочих условиях эксплуатации на каждые 10 °С от температуры нормальных условий |
0,55д |
|
Предел допускаемого интервала времени работы без корректировки показаний, месяц |
12 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
220122 |
|
- частота переменного тока, Гц |
50+1 |
|
Потребляемая мощность, В^А, не более: - для модификаций ИБЯЛ.411111.036 |
70 |
|
- для модификаций ИБЯЛ.411111.036-01 |
80 |
|
- для модификаций ИБЯЛ.411111.036-02 |
40 |
|
- для модификаций ИБЯЛ.411111.036-03 |
140 1 |
|
- для модификаций ИБЯЛ.411111.036-04 |
60 |
|
- для модификаций ИБЯЛ.411111.036-05 |
150 1 |
|
- для модификаций ИБЯЛ.411111.036-06 |
100 |
Лист № 5
Всего листов 7
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более | |
|
- высота |
145 |
|
- ширина |
230 |
|
- длина |
370 |
|
Масса, кг, не более |
7 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +50 |
|
- температура нормальных условий, °С |
20±5 |
|
- относительная влажность при +35 °С, без конденсации, %, не более |
95 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
2000 |
|
с амплитудой смещения, мм |
0,35 |
|
частотой, Гц |
от 10 до 55 |
|
Назначенный срок службы, лет |
20* |
|
Средняя наработка до отказа, ч |
30000 |
|
Степень защиты блоков по ГОСТ 14254—2015 |
IP54 |
|
Блоки соответствуют требованиям к электромагнитной совместимости по ТР ТС 020/2011, предъявляемым к оборудованию класса А по ГОСТ Р МЭК 61326-1—2014 для применения в | |
|
промышленной электромагнитной обстановке | |
|
*С учетом технического обслуживания в соответствии с указаниями, приведенными в экс- | |
|
плуатационной документации и ЗИП | |
наносится на титульный лист руководства по эксплуатации типографским способом и на табличку, расположенную на корпусе блоков.
Комплектность средства измерений
Таблица 5 - Комплектность блоков
|
Наименование |
Обозначение |
Количество |
|
Блоки расширения и связи БРС* |
- |
1 шт. |
|
«Блоки расширения и связи БРС. Руководство по эксплуатации, часть 1» или «Блоки расширения и связи БРС. Руководство по эксплуатации, часть 2» |
ИБЯЛ.411111.036РЭ часть 1 ИБЯЛ.411111.036РЭ1 |
1 экз. |
|
Ведомость эксплуатационных документов |
ИБЯЛ.411111.036 ВЭ |
1 экз. |
|
«Блоки расширения и связи БРС. Методика поверки» с изменением №1 |
ИБЯЛ. 411111.036 МП |
1 экз. |
|
Комплект ЗИП** |
- |
1 компл. |
|
* Модификация согласно заказу. Согласно ведомости ЗИП конкретной модификации. | ||
осуществляется по документу ИБЯЛ.411111.036 МП «Блоки расширения и связи БРС. Методика поверки» с изменением №1, утвержденному ФГУП «ВНИИМС» 23.11.2020 г.
Основные средства поверки
- прибор электроизмерительный лабораторный переносной аналоговый М2044 (регистрационный номер в Федеральном информационном фонде №10077-85).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в соответствующий раздел технической документации и/ или на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к блокам расширения и связи БРСГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ИБЯЛ.411111.036 ТУ Блоки расширения и связи БРС. Технические условия.
ИзготовительФедеральное государственное унитарное предприятие «Смоленское производственное объединение «Аналитприбор» (ФГУП «СПО «Аналитприбор»).
ИНН 6731002766
Адрес: 214031, г. Смоленск, ул. Бабушкина, д. 3.
Телефон: (4812) 31-12-42, 31-30-77, 31-06-78.
Факс: (4812) 31-75-17, 31-33-25.
Web-сайт: www.analitpribor-smolensk.ru, аналитприбор.рф.
Е-mail: info@analitpribor-smolensk.ru, market@analitpribor-smolensk.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г.Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
Е-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
