МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

31 декабря 2020 г.

Москва

О внесении изменений в описание типа на трансформаторы тока измерительные лабораторные серии ТЛЛ

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращениями ОАО «СЗТТ» от 25 августа 2020 г. № 07-171 и № 07-172 приказываю:

• 1. Утвердить новую редакцию описания типа на трансформаторы тока измерительные лабораторные серии ТЛЛ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 44882-10, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу «ГСИ. Трансформаторы тока измерительные лабораторные серии ТЛЛ. Методика поверки», утвержденному ФБУ «УРАЛТЕСТ» от 1 марта 2020 г.

• 3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                    С.С.Голубев

<----------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭГ1

сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93 Кому выдан: Голубев Сергей Сергеевич Действителен: с 23.11.2020 до 23.11.2021

Лист № 1 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока измерительные лабораторные серии ТЛЛ предназначены для использования в цепях переменного тока с номинальными напряжениями от 0,66 до 35 кВ включительно, частотой 50 или 60 Гц при электрических измерениях и поверке средств измерений.

Принцип действия трансформаторов основан на законе электромагнитной индукции. По первичной обмотке проходит первичный ток, который создает в магнитопроводе переменный магнитный поток. Магнитный поток охватывает витки как первичной, так и вторичной обмоток. Пересекая витки вторичной обмотки, магнитный поток при своем изменении индуцирует в них электродвижущую силу. При замыкании вторичной обмотки на нагрузку по ней протекает ток, значение которого определяется коэффициентом трансформации.

Магнитопровод вместе с обмотками помещен в корпус. На корпусе расположены клеммы выводов вторичных и первичных обмоток и табличка технических данных.

Трансформаторы ТЛЛ-0,66 выпускаются в двух вариантах: с литой изоляцией и в защищенном корпусе.

Трансформаторы имеют ряд модификаций, отличающихся классами точности, значениями номинальных напряжений, значениями первичного тока, нагрузок, габаритными размерами, массой, наружной изоляцией, вариантами крепления.

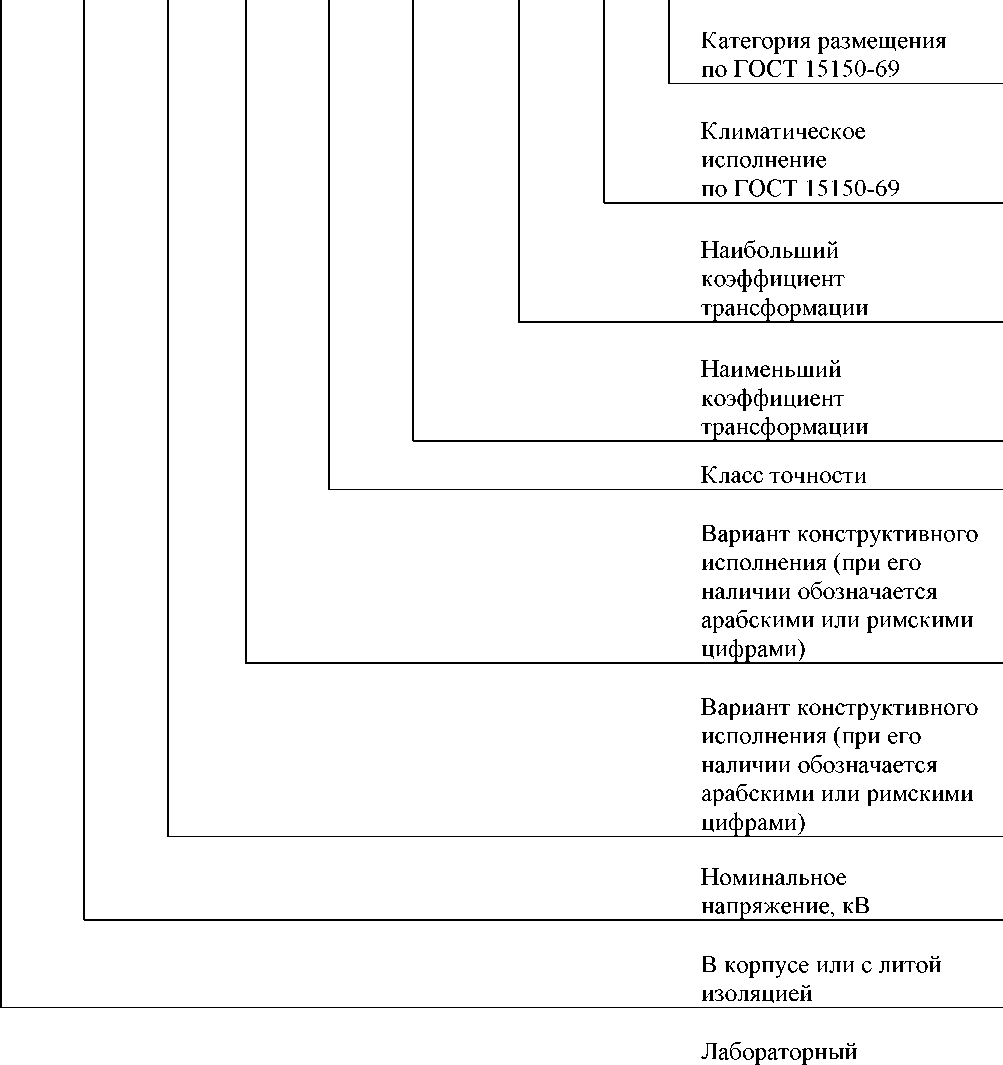

Структура обозначения трансформаторов приведена в таблице 1.

Общий вид трансформаторов тока измерительных лабораторных серии ТЛЛ представлен на рисунке 1.

Л Л - X - X - X - X - X/X - X/X X X

Трансформатор тока

А)

Б)

В)

Г) Д)

Е)

Ж)

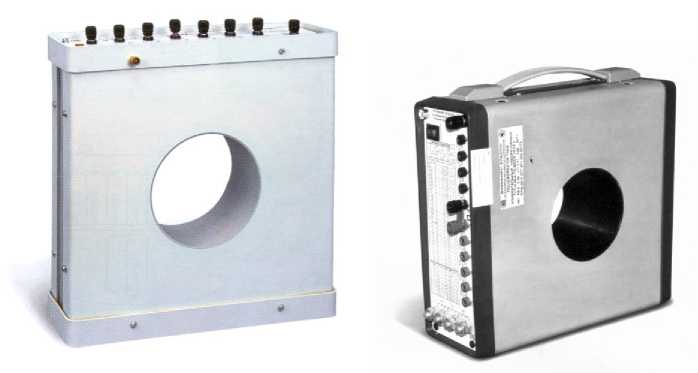

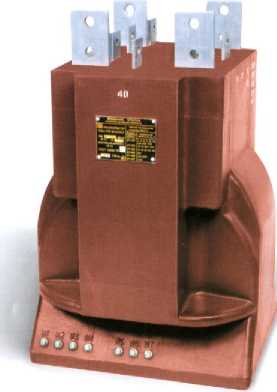

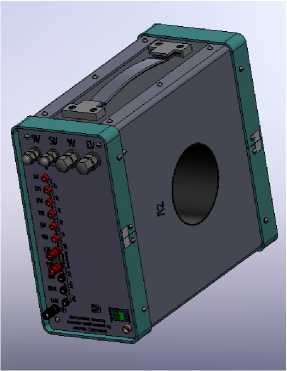

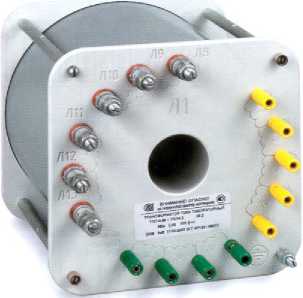

Рисунок 1 - Общий вид трансформаторов тока измерительных лабораторных серии ТЛЛ: А) ТЛЛ-0,66-1; Б) ТЛЛ-0,66-2 (в литом исполнении); В) ТЛЛ-0,66-2 (в корпусе); Г) ТЛЛ-0,66-3; Д) ТЛЛ-0,66-4; Е) ТЛЛ-0,66-4-1; Ж) ТЛЛ-35.

Программное обеспечение отсутствует.

Лист № 4

Всего листов 5 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на табличку технических данных методом термотрансферной печати, на титульный лист паспорта типографским способом.

Таблица 4 - Комплектность средства измерений

осуществляется по «Трансформаторы тока измерительные лабораторные серии ТЛЛ. Методика поверки», утверждённой ФБУ «УРАЛТЕСТ» 28.04.2020.

Основные средства поверки:

- трансформатор тока измерительный лабораторный ТТИ-5000.51 (регистрационный номер в Федеральном информационном фонде 55278-13);

- трансформатор тока измерительный лабораторный ТТИ-100 (регистрационный номер в Федеральном информационном фонде 29922-05);

- трансформатор тока измерительный лабораторный ТТИ-200 (регистрационный номер в Федеральном информационном фонде 37898-08);

- прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде 37854-08).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 23624-2001. Трансформаторы тока измерительные лабораторные. Общие технические условия.

Технические условия ТУ16-2010 ОГГ.671 200.001 ТУ. Трансформаторы тока измерительные лабораторные серии ТЛЛ.

Открытое акционерное общество «Свердловский завод трансформаторов тока» (ОАО «СЗТТ»)

ИНН 6662005668

Адрес: 620043, г. Екатеринбург, ул. Черкасская, д. 25 Телефон: (343) 234-31-04, факс: (343) 212-52-55

Е-mail: cztt@cztt.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)

Адрес: 620990, г. Екатеринбург, ул. Красноармейская, д. 2а

Телефон: (343) 236-30-15

Факс: (343) 350-40-81

Web-сайт: www.uraltest.ru

Е-mail: uraltest@uraltest.ru

Аттестат аккредитации ФБУ «УРАЛТЕСТ» по проведению испытаний средств измерений в целях утверждения типа № 30058-13 от 21.10.2013 г.
