МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

_№ 2427______

Москва

О внесении изменений в описание типа на устройства измерения тока и напряжения I-TOR-35

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращением ООО «АЙ-TOP» от б/д №048приказываю:

• 1. Утвердить новую редакцию описания типа на устройства измерения тока и напряжения I-TOR-35, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 70214-18, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

г                          л

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭГ1

Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 23.11.2020 до 23.11.2021

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2427

Лист № 1 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства измерения тока и напряжения I-TOR-35

Устройства измерения тока и напряжения I-TOR-35 (далее - устройства) предназначены для масштабного преобразования высокого фазного напряжения и силы тока в напряжение и силу тока, пригодные для передачи сигналов измерительной информации измерительным приборам, устройствам защиты и управления в электросетях переменного тока промышленной частоты.

Принцип действия устройств основан на методе резистивного деления и явлении взаимной индукции с последующей передачей сигнала низкого напряжения и тока на блок обработки информации, где они усиливаются до нормированной величины, соответствующей масштабному преобразованию всего устройства.

Устройства состоят из компонента измерительного, канала связи и блока обработки информации.

Компонент измерительный состоит из:

- двух блоков измерительных (тока и напряжения соответственно);

- двух аналого-цифровых преобразователей с передатчиками;

- двух блоков питания.

Блоки измерительные выполнены на классическом электромагнитном трансформаторе тока и делителе напряжения, и позволяют преобразовать высокое напряжение и большую силу тока в удобные для измерения электронными блоками величины силы тока и напряжения.

Преобразованные значения силы тока и напряжения подаются в аналого-цифровые преобразователи с передатчиками, где происходит преобразование аналогового сигнала в цифровой двоичный код, и дальнейшая его передача по каналу связи.

Для питания электроники, находящейся под высоким потенциалом, используется либо мощность протекающего тока главной цепи, либо напряжение, подающееся с низкого потенциала. Блоки питания преобразуют эти значения в стабилизированное напряжение питания электроники.

Канал связи представляет собой оптическое волокно или помехозащищенные электрические провода, и позволяет пропускать через себя световой поток или электрический сигнал на большую длину без существенного затухания.

Блок обработки информации состоит из:

- двух приемников с цифроаналоговыми преобразователями;

- двух блоков усиления.

Полученный из канала связи цифровой код принимается и преобразовывается в аналоговый сигнал оптическим приемником с цифроаналоговым преобразователем. Далее блоки усиления преобразуют полученный сигнал с цифроаналогового преобразователя до нормированных величин, пригодных для измерения или учета.

Устройства выпускаются в следующих модификациях:

I-TOR-35-XXX-X-XX/XXX-XX1

Климатическое исполнение и категория размещения измерительного компонента устройства I-TOR-35 поГОСТ 15150           ’

______Класс точности измерения (масштабного

I преобразования) тока по ГОСТ 7746: 0,5S или 0,2S

__________Класс точности измерения (масштабного преобразования) напряжения по ГОСТ 1983: 0,5 или 0,2

Исполнение измерительного компонента ______________устройства I-TOR-35:

• 1 - подвесное исполнение;

• 2 - опорное исполнение

Номинальный ток устройства I-TOR-35 в амперах ~ (от 50 до 1000 А)

------------------------1 Обозначение типа

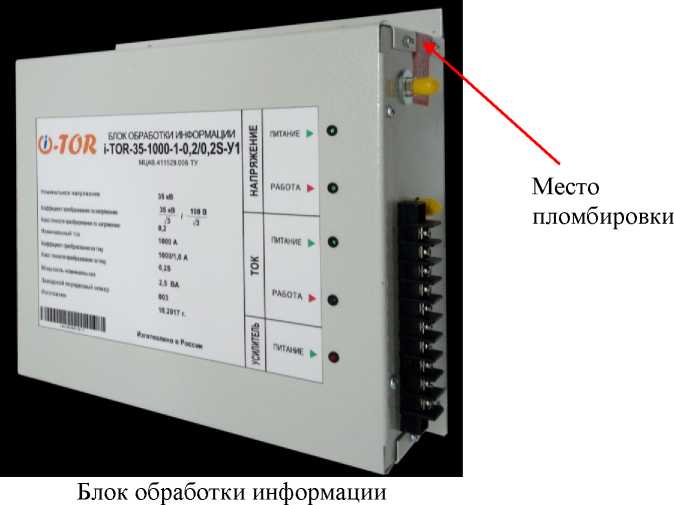

Общий вид средства измерений и обозначение мест пломбировки от несанкционированного доступа и приведен на рисунке 1.

\ ✓

Место пломбир

исполнения

Рисунок 1 - Общий вид средства измерений и обозначение мест пломбировки от несанкционированного доступа и места нанесения знака поверки

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится типографским способом на титульный лист паспорта.

Таблица 3 - Комплектность средства измерений

осуществляется по документу МП 206.1-365-2017 «Устройства измерения тока и напряжения I-TOR-35. Методика поверки», утвержденному ФГУП «ВНИИМС» 27.11.2017 г.

Основные средства поверки:

• - трансформатор напряжения лабораторный измерительный НЛЛ-15, регистрационный № 5811-00;

• - прибор сравнения КНТ-05, регистрационный № 37854-08;

• - магазин нагрузок МР 3025, регистрационный № 22808-07;

• - трансформатор тока эталонный двухступенчатый ИТТ-3000.5, регистрационный № 19457-00;

• - магазин нагрузок МР 3027, регистрационный № 34915-07.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на лицевую панель блока обработки информации или на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия

ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока

ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия

Государственная поверочная схема, утвержденная приказом Росстандарта от 30.12.2019 № 3453. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в диапазоне от 0,1 А/з до 750А/3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ

МЦАВ.411529.006 ТУ с изменением № 1. Устройства измерения тока и напряжения I-TOR-35. Технические условия

Общество с ограниченной ответственностью «АЙ-ТОР» (ООО «АЙ-ТОР»)

ИНН 6685090719

Адрес: 620089, г. Екатеринбург, ул. Машинная, 42а, оф. 1002

Телефон: +7 (343) 216-75-89

E-mail: info@i-tor.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
