Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2331

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители сопротивления взрывной цепи ХН2570П

Измерители сопротивления взрывной цепи ХН2570П (далее - измерители), предназначены для измерения сопротивления взрывных цепей при ведении взрывных работ в шахтах, в том числе опасных по газу и (или) пыли, а также на открытых разработках.

Принцип действия измерителей заключается в измерении аналого-цифровым преобразователем, встроенным в микропроцессор (далее - МП), падения напряжения в измеряемой цепи и напряжения на опорном (образцовом) резисторе и дальнейшей обработке результатов измерения МП по программе, записанной в памяти. Измеряемая цепь подключается к измерителю двухпроводной линией. При подключении измеряемой цепи к измерителю запускается программа измерения и обработки информации. Информация МП подается на индикацию, отображающую результат измерения.

Измеритель выполнен в пластмассовом корпусе, состоящем из двух разъемных частей, скрепленных между собой винтами. На передней поверхности корпуса расположено индикаторное табло. Подключение измеряемых цепей осуществляется при помощи специальных зажимов, расположенных на боковой поверхности корпуса. Измеритель имеет встроенный источник питания (литиевый элемент питания).

Искробезопасность электрических цепей измерителя обеспечивается применением резисторов (залитых компаундом вместе с входным зажимом), ограничивающих ток в проверяемой взрывной цепи при нормальном и аварийном состоянии взрывной цепи до значений, определяемых требованиями ГОСТ 12.2.059-81.

Общий вид измерителей представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

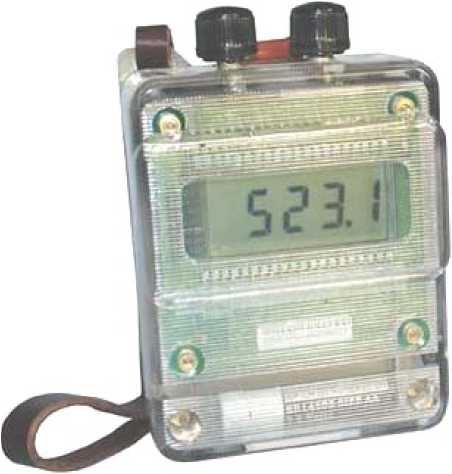

Рисунок 1 - Общий вид измерителей

Место нанесения клейма поверителя

Места пломбирования

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Внутреннее программное обеспечение (далее - ПО) записывается в микропроцессор на этапе производства предприятием-изготовителем и в процессе эксплуатации не доступно для пользователя. ПО предназначено для обработки и отображения результатов измерения.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на корпус измерителей литьевым способом и на титульные листы руководства по эксплуатации 2ПБ.999.049 РЭ и формуляра 2ПБ.999.049 ФО типографским способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу 2ПБ.999.049 РЭ, Приложение А, утвержденному ГЦИ СИ ФБУ «Омский ЦСМ» 13.07.2015 г.

Основные средства поверки:

• - магазин сопротивления Р4831 (рег. № 6332-77);

• - прибор электроизмерительный лабораторный переносной аналоговый М2051 (рег. № 10077-85).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых измерителей с требуемой точностью.

Знак поверки наносится в формуляр и (или) на свидетельство о поверке и на измерители в соответствии с рисунком 2.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний

ГОСТ 12.2.059-81 ССБТ. Приборы электровзрывания рудничные. Требования безопасности

ГОСТ 31610.0-2014 (IEC 60079-0:2011) Взрывоопасные среды. Часть 0. Оборудование. Общие требования

ГОСТ 31610.11-2014 (IEC 60079-11:2011) Взрывоопасные среды. Часть 11. Оборудование с видом взрывозащиты «искробезопасная электрическая цепь «i»

ТУ 28.99.39-022-71064713-2019 (идентичны ТУ 3148-022-71064713-2005) Измеритель сопротивления взрывной цепи ХН2570П. Технические условия

Государственная поверочная схема для средств измерений электрического сопротивления, утвержденная Приказом Росстандарта № 146 от 15.02.2016 г.

Закрытое акционерное общество «Производственное объединение «Электроточприбор»

(ЗАО «ПО «ЭТП»)

ИНН 5506052891

Адрес: 644046, г. Омск, пр. Карла Маркса, 18, литер С1, офис 300

Телефон (факс): +7 (3812) 39-63-07

Web-сайт: https://etpribor.ru

E-mail: info@etpribor.ru

Государственный региональный центр испытаний средств измерений Федерального бюджетного учреждения «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области»

(ГЦИ СИ ФБУ «Омский ЦСМ»)

Адрес: 644116, г. Омск, ул. 24 Северная, 117-А

Телефон (факс): +7 (3812) 68-07-99; 68-04-07

Web-сайт: http://csm.omsk.ru

E-mail: info@ocsm.omsk.ru

Аттестат аккредитации ГЦИ СИ ФБУ «Омский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30051-11 от 01.06.2011 г.
