№2286 от 30.12.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 217198
Об утверждении типов средств измерений
Приказы по основной деятельности по агентству Вн. Приказ № 2286 от 30.12.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
___30 декабря 2020 г.
№ 2286
Москва
Об утверждении типов средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, приказываю:
-
1. Утвердить типы средств измерений, сведения о которых, в том числе их описания типа, прилагаются к настоящему приказу.
-
2. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений, включая описания типа согласно приложению.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
г " >
Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Ht.ДЫ11Я О ШЧ ИФИКЛ; г .Я I
Сертификат: 01С95С9А007САСВ9В2485327С21ВВ4СЕ93
Кому выдан; Голубев Сергей Сергеевич
Действителен: с 23.11.2020 до 23.11.2021
< - >
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «30» декабря 2020 г. № 2286
Сведения
о типах средств измерений
|
№ п/п |
Типы средств измерений |
Изготовитель средства измерения |
Рег. номер |
Методика поверки средств измерений |
Интервал между поверками средств измерений |
Приложение (Описание типа) |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1. |
Радиометры радиоактивных аэрозолей "РАМОН-02" |
Товарищество с ограниченной ответственностью "СОЛО ЛЛП (SOLO LLP)" (ТОО "СОЛО ЛЛП (SOLO LLP)"), Республика Казахстан |
35111-20 |
KZ.04.02.12353- 2019 |
1 год |
Приложение №1 |
|
2. |
Сумматоры электронные многофункциональны е для учета электроэнергии СЭМ- 3 |
УПП "Микрон", Республики Беларусь |
46806-20 |
МРБ МП.2116- 2010 |
4 года |
Приложение №2 |
Приложение № 2 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «30» декабря 2020 г. № 2286
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Сумматоры электронные многофункциональные для учета электроэнергии СЭМ-3
Назначение средства измеренийСумматоры электронные многофункциональные для учета электроэнергии СЭМ-3 (далее по тексту - сумматор) предназначены для коммерческого и технического учета электроэнергии и мощности непосредственно у потребителей, а также в составе автоматизированных систем централизованного учета и контроля энергоресурсов.
Описание средства измеренийПринцип действия сумматоров основан на получении и обработке измерительной информации, собираемой со счетчиков электрической энергии с цифровым интерфейсом, сохранении в энергонезависимой памяти измеренных значений электрической энергии и мощности, полученной с помощью косвенных измерений, и выдаче измерительной информации по запросу в автоматизированные измерительные системы.
Сумматор представляет собой электронное измерительное устройство в герметичном пластмассовом корпусе с прозрачной крышкой. На передней панели сумматора размещен ЖКИ-индикатор и кнопки управления.
Внешний вид сумматора приведен на рисунке 1.
Рисунок 1 - Внешний вид сумматора
Сумматор может поставляться со встроенным GSM-модулем стандарта GSM 900/1800 и без его установки. Установка модуля производится по заказу потребителя.
Сумматор рассчитан на круглосуточную работу без технического обслуживания.
Сумматор имеет цифровой интерфейс RS485 для приема информации от других электронных устройств, оснащенных интерфейсом RS485, - электронных цифровых счетчиков
и сумматоров электронных многофункциональных для учета электроэнергии СЭМ-2.01. Максимальное количество интерфейсных портов RS485 - 5.
Максимальное количество входных цифровых каналов - 512
Сумматор обеспечивает алгебраическое сложение информации, полученной от различных каналов учета, образуя группы учета. Это позволяет производить расчет суммарной активной и реактивной электроэнергии, потребляемой предприятием в обоих направлениях. Набор каналов в группе - произвольный. Каналы в разных группах могут повторяться.
Максимальное количество групп учета - 64.
Сумматор имеет встроенный ETHERNET 10/100 BASE-T для обмена информацией с персональным компьютером (ПК) по локальной сети.
Сумматор обеспечивает двунаправленный обмен информации с ПК по последовательному интерфейсу типа RS232. Опрос сумматора в составе автоматизированной системы коммерческого учета электроэнергии может производиться с помощью программы Energy Control Center, поставляемой по специальному заказу.
Сумматор обеспечивает вывод на индикацию любого параметра функционирования -показаний мощности и энергии, а также технологических параметров его программирования в соответствии с таблицей 1. Параметры энергии и мощности индицируются по суткам и месяцам, по группам и каналам учета в цифровом и графическом виде - целиком и раздельно по тарифным зонам суток.
Таблица 1 - Скорость обновления технологических параметров и их перечень
|
Наименование параметра |
Время обновления |
|
Параметры функционирования: Дата, время |
1 c |
|
Энергия по суткам |
30 мин |
|
Энергия по месяцам |
30 мин |
|
Получасовые максимумы мощности по суткам |
30 мин |
|
Получасовые максимумы мощности по месяцам |
30 мин |
|
Трехминутная мощность |
3 мин |
|
Показания счетчиков |
по запросу |
|
Журнал событий |
по запросу |
|
Параметры программирования: Логический номер Интерфейсные порты Устройства нижнего уровня
Каналы (точки учета) Группы Зоны суток для учета мощности и энергии |
Исходное программирование сумматора осуществляется с помощью программы «Конфигуратор СЭМ-3».
Сумматор обеспечивает защиту от несанкционированного изменения параметров его программирования конструктивно - путем пломбирования крышки клеммного отсека и наличием переключателя «Режим работы», а также программно - путем доступа к изменению параметров программирования через ввод пароля.

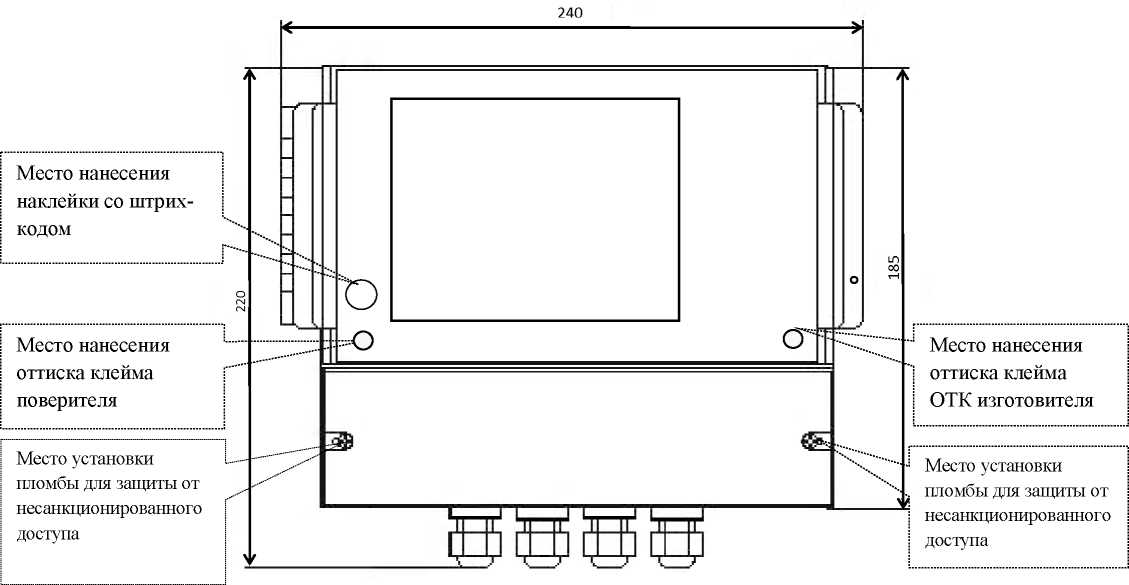

Схема пломбировки от несанкционированного доступа и обозначения мест для нанесения оттисков клейм приведены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа и обозначения мест для нанесения оттисков клейм
Программное обеспечениеВ сумматоре используется два вида программного обеспечения: управляющая программа СЭМ-3 и внешняя программа для настройки сумматора «Конфигуратор СЭМ-3». Идентификационные данные указанного программного обеспечения, приведены в таблице 2.
Влияние программного обеспечения учтено при нормировании метрологических и технических характеристик прибора.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные |
Значение | |
|
Идентификационное наименование ПО |
Управляющая программа СЭМ-3 |
Конфигуратор СЭМ-3 |
|
Номер версии ПО |
V3.102.45.34 |
V18.62 |
|
Цифровой идентификатор ПО |
3d015980fba57ad3efeb66b2b2aabf 63 |
d807cd140dfcdd19a126d754f2e8d5 c8 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
MD5 |
Метрологические и технические характеристики Метрологические и технические характеристики, включая показатели точности, приведены в таблицах 3 и 4.
Таблица 3 - Основные метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой относительной погрешности преобразования входных цифровых сигналов в именованные единицы при измерении электрической энергии и мощности за сутки и месяц по каналам и группам сумматора, % не более |
± 0,1 |
|
Абсолютная погрешность текущего времени, вырабатываемого сумматором, с/сутки |
± 1 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Максимальное количество входных каналов учета |
512 |
|
Максимальное количество подключенных устройств |
256 |
|
Количество групп учета, не более |
64 |
|
Количество интерфейсов |
RS232 - 2 RS485 - 5 Ethernet 10/100 Base-T - 1 Опционально: GSM (GPRS) |
|
Напряжение питания (от однофазной сети переменного тока частотой 50 Гц), В |
от 85 до 250 |
|
Максимальная потребляемая мощность, В-А |
15 |
|
Рабочие условия применения: температура окружающей среды, °С относительная влажность, % |
от -20 до +55 до 90 при 30 °С |
|
Средняя наработка на отказ, ч, не менее |
40000 |
|
Срок службы, лет, не менее |
10 |
|
Габаритные размеры, мм, не более |
Высота - 240 Ширина - 220 Глубина -115 |
|
Масса, кг, не более |
1,7 |
наносится типографским способом на переднюю панель сумматора и титульный лист руководства по эксплуатации.
Комплектность средства измеренийКомплектность поставки соответствует таблице 5.
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
Сумматор электронный многофункциональный для учета электроэнергии СЭМ-3 |
ВРИБ.411129.002 |
1 |
|
Комплект ЗИП |
ВРИБ.411129.002 ЗИ |
1 |
|
Паспорт |
ВРИБ.411129.002 ПС |
1 |
|
Руководство по эксплуатации |
ВРИБ.411129.002 РЭ |
1 |
|
Методика поверки |
МРБ МП.2116-2010 |
1* |
|
Упаковка |
- |
1 |
|
Примечание: * при поставке в адрес одного потребителя двух и более сумматоров поставляется в количестве 1 шт. | ||
осуществляется по документу МРБ МП.2116-2010 «Сумматор электронный многофункциональный для учета электроэнергии СЭМ-3. Методика поверки» утверждена РУП «Витебский ЦСМС» 24.10.2010 г.
Основные средства поверки:
-
- частотомер электронно-счетный Ч3-96 (регистрационный номер в Федеральном информационном фонде 75261-19);
-
- счетчик электрической энергии трехфазный статический «Меркурий-234» (регистрационный номер в Федеральном информационном фонде 48266-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или на корпус сумматора в виде наклейки со штрих-кодом и/или в виде оттиска поверительного клейма.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к сумматорам электронным многофункциональным для учета электроэнергии СЭМ-3ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ Р 8.596-2002 ГСИ Метрологическое обеспечение измерительных систем. Основные положения.
ТУ BY 390142973.002-2010 Сумматор электронный многофункциональный для учета электроэнергии СЭМ-3. Технические условия.
ИзготовительУПП «Микрон»
Адрес: 210015, Республика Беларусь, г. Витебск, проспект Фрунзе, 81.
Т/ф 8 10 375 212 602 114.
e-mail: info@mikron.by
Испытательный центрЭкспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы»
(ФГУП «ВНИИМС»)
Приложение № 1 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «30» декабря 2020 г. № 2286
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Радиометры радиоактивных аэрозолей «РАМОН-02»
Назначение средства измерений
Радиометры радиоактивных аэрозолей «РАМОН-02» (радиометры) предназначены для измерений эквивалентной равновесной объемной активности (ЭРОА) радона (222Rn) и торона (220Rn) в воздухе жилых и производственных помещений, а так же в атмосферном воздухе, объемной активности (ОА) радона в воздухе, в воде, в почвенном воздухе, эксхаляции радона с поверхности почв и грунтов, долгоживущей активности радионуклидов (ДЖА), весовой концентрации пыли при определении пылерадиационного фактора (ПРФ), объемной активности (ОА) альфа-, бета-излучателей.
Описание средства измерений
Принцип действия радиометров основан на осаждении дисперсной фазы аэрозолей из воздуха на фильтры, с последующим измерением альфа-, бета-активности аэрозольной пробы.
Измерение весовой концентрации пыли при определении пылерадиационного фактора производится методом ослабления интенсивности излучения потока альфа-частиц объемом осажденной дисперсной фазы аэрозолей на фильтр.
Определение объемной активности радона производится методом электростатического осаждения продуктов распада радона на фильтр в накопительной камере и последующего измерения активности альфа-излучения с поверхности фильтра альфа-детектором.
Радиометры состоят из пластикового или металлопластикового корпуса и размещенного в нем металлического каркаса с блоком/блоками детектирования альфа-излучения, бета-излучения, микроконтроллером, устройством для транспортирования фильтрующей ленты (для радиометров, работающих в автоматическом режиме), автономным источником питания, воздухозаборным устройством.
Микроконтроллер выполнен на микросхемах типа ATmega 128, STM32, MSP430. Имеется память для записи результатов измерений, часы реального времени. Предусмотрена возможность передачи измерительных данных в ПЭВМ.
Возможно объединение радиометров в сеть автоматического мониторинга с передачей данных измерений на приемный центр.
По желанию заказчика в радиометры встраиваются GPS-модуль и GSM-модуль, световая, звуковая и вибрационная сигнализации, датчики наличия объекта в зоне контроля.
Отбор аэрозольных проб производится на фильтры АФА-РСП или фильтрующую аналитическую ленту НЭЛ с помощью воздухозаборного устройства.
Радиометры выпускаются в следующих модификациях, отличающихся конструктивными особенностями и функциональными возможностями, представленных в таблице 1.
|
Таблица 1 - Модификации радиометров | |
|
Модификация |
Назначение |
|
РАМОН-02 с площадью ППД 10 см2 (в пластиковом корпусе) |
Предназначен для измерений ЭРОА радона-222 и торона в воздухе (основная относительная погрешность измерения ±30 %), работает в полуавтоматическом режиме |
|
РАМОН-02 с площадью ППД 10 см2 (в металлопластиковом корпусе) |
Предназначен для измерений ЭРОА радона-222 и торона в воздухе (основная относительная погрешность измерения ±30 %), работает в полуавтоматическом режиме |
|
РАМОН-02 с площадью ППД 20 см2 |
Предназначен для измерений ЭРОА радона-222 и торона в воздухе (основная относительная погрешность измерения ±30 %), работает в полуавтоматическом режиме |
П Продолжение таблицы 1
|
Модификация |
Назначение |
|
РАМОН-02А |
Предназначен для измерений ЭРОА радона-222 и торона в воздухе (основная относительная погрешность измерения ±30 %), работает в автоматическом режиме |
|
РАМОН-01М |
Предназначен для измерений ЭРОА радона-222 и торона в воздухе (основная относительная погрешность измерения ±15 %), работает в полуавтоматическом режиме. Данная модификация может использоваться как рабочий эталон |
|
РАМОН-02Р |
Предназначен для измерений ЭРОА радона-222 и торона в воздухе, ОА радона-222 в воздухе, в воде, в почвенном воздухе, эксхаляции радона-222 с поверхности почв и грунтов (основная относительная погрешность измерения ±30 %), работает в полуавтоматическом режиме |
|
7РАМОН-02АД |
Предназначен для измерений ЭРОА радона-222 и торона в воздухе, ДЖА, весовой концентрации пыли при определении ПРФ, ОА альфа-, бета-излучателей, работает в полуавтоматическом или автоматическом режиме |
|
РАМОН-02И |
Индивидуальный радиометр для измерения ЭРОА радона-222 и торона в воздухе, работает в полуавтоматическом или автоматическом режиме |
|
РАМОН-02АС |
Предназначен для измерений ЭРОА радона-222 в воздухе, работает в автоматическом режиме |

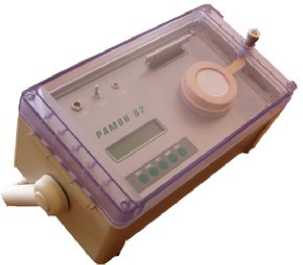

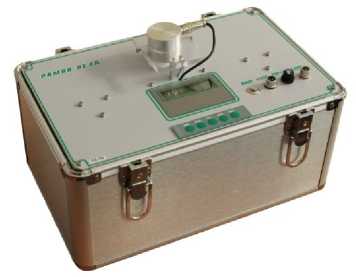

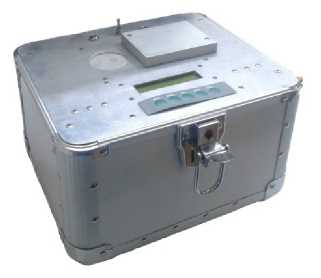

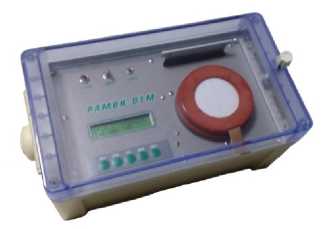

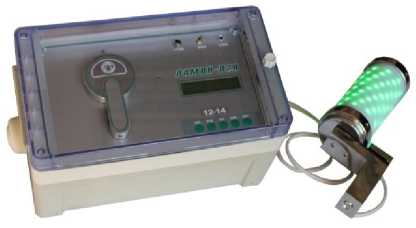

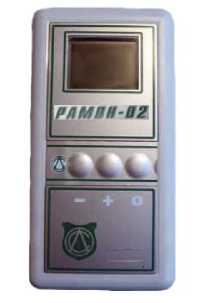

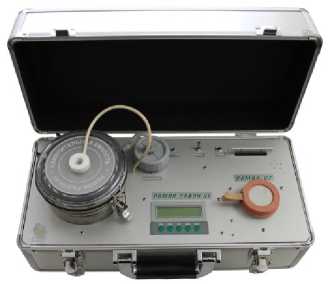

Общий вид радиометров представлен на рисунке 1.
РАМОН-01М
РАМОН-02Р
РАМОН-02АД
РАМОН-02И
РАМОН-02АС
Рисунок 1 - Общий вид радиометров радиоактивных аэрозолей «РАМОН-02»

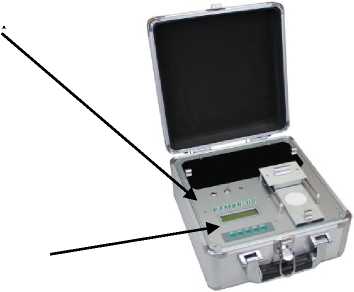

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2
место нанесения знака поверки
место пломбировки
РАМОН-02 с площадью ППД 10 см2 (в пластиковом корпусе)
РАМОН-02 с площадью Ш1Д 10 см2 (в металлопластиковом корпусе)
РАМОН-02 с площадью ППД 20 см2
РАМОН-02А
Рисунок 2 - Пример схемы пломбировки и места нанесения знака поверки
Программное обеспечениеПрограммное обеспечение (ПО) радиометров является встроенным и размещается в энергонезависимой памяти микропроцессора, запись которого осуществляется в процессе производства и не подлежит дальнейшему изменению.
Конструкция радиометров исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО зашивается на стадии производства. Доступа к цифровому идентификатору нет.
Разделение ПО с выделением метрологически значимой части не предусмотрено. К метрологически значимой части относится все ПО радиометров.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
RAMON |
|
Номер версии (идентификационный номер) ПО |
- |
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
РАМОН-02 с площадью ППД 10 см2 (20 см2) | |
|
Диапазон измерений ЭРОА радона, Бк/м3 |
от 1 до 5 ■ 105 |
|
Диапазон измерений ЭРОА радона со специализированной диафрагмой, ограничивающей площадь рабочего окна, Бк/м3 |
от 5 ■ 105 до 2 ■ 106 |
|
Диапазон измерений ЭРОА торона, Бк/м3 |
от 0,5 до 1 ■ 106 |
|
Скорость пробоотбора воздуха, л/мин |
30 |
|
Пределы допускаемой основной относительной погрешности измерений ЭРОА радона и торона, % |
±30 |
|
Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающего воздуха на каждые 10 °С, % |
±3,0 |
|
Чувствительность регистрации внешнего альфа-излучения, Бк-1 •с-1, не менее |
0,2 |
|
Нелинейность градуировочной характеристики, %, не более |
±15 |
|
Нормальные условия измерений:
|
20 ±5 от 30 до 80 от 84 до 106 |
|
Условия эксплуатации:
|
от +1 до +40 95 ±3 от 84 до 106 |
|
РАМОН-02А | |
|
Диапазон измерений ЭРОА радона, Бк/м3 |
от 1 до 5 ■ 105 |
|
Диапазон измерений ЭРОА радона со специализированной диафрагмой, ограничивающей площадь рабочего окна, Бк/м3 |
от 5 ■ 105 до 2 ■ 106 |
|
Диапазон измерений ЭРОА торона, Бк/м3 |
от 0,5 до 1 ■ 106 |
|
Скорость пробоотбора воздуха, л/мин |
15 |
|
Пределы допускаемой основной относительной погрешности измерения ЭРОА радона и торона, % |
±30 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающего воздуха на каждые 10 °С, % |
±3,0 |
|
Чувствительность регистрации внешнего альфа-излучения, Бк-1 •с-1, не менее |
0,2 |
|
Нелинейность градуировочной характеристики, %, не более |
±15 |
|
Нормальные условия измерений:
|
20 ±5 от 30 до 80 от 84 до 106 |
|
Условия эксплуатации:
|
от +1 до +40 95 ±3 от 84 до 106 |
|
РАМОН-01М | |
|
Диапазон измерений ЭРОА радона, Бк/м3 |
от 1 до 5-105 |
|
Диапазон измерений ЭРОА торона, Бк/м3 |
от 0,5 до 1 ■ 106 |
|
Скорость пробоотбора воздуха, л/мин |
30 |
|
Пределы допускаемой основной относительной погрешности измерения ЭРОА радона и торона, % |
±15 |
|
Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающего воздуха на каждые 10 °С, % |
±3,0 |
|
Чувствительность регистрации внешнего альфа-излучения, Бк-1 •с-1, не менее |
0,2 |
|
Нелинейность градуировочной характеристики, %, не более |
±15 |
|
Нормальные условия измерений:
|
20 ±5 от 30 до 80 от 84 до 106 |
|
Условия эксплуатации:
|
от +1 до +40 95 ±3 от 84 до 106 |
|
РАМОН-02Р | |
|
Диапазон измерений ЭРОА радона, Бк/м3 |
от 1 до 5 ■ 105 |
|
Диапазон измерений ЭРОА радона со специализированной диафрагмой, ограничивающей площадь рабочего окна, Бк/м3 |
от 5 ■ 105 до 2 ■ 106 |
|
Диапазон измерений ЭРОА торона, Бк/м3 |
от 0,5 до 1 ■ 106 |
|
Диапазон измерений ОА радона в воздухе жилых и производственных помещений, Бк/м3 |
от 1 до 1 ■ 105 |
|
Диапазон измерений ОА радона в воздухе жилых и производственных помещений со специализированной диафрагмой, ограничивающей площадь рабочего окна, Бк/м3 |
от 1 ■ 105 до 3 ■ 106 |
|
Диапазон измерений ОА радона в почвенном воздухе, Бк/л (Бк/м3) |
от 1 до 15000 (от 103 до 15 ■ 106) |
|
Диапазон измерений ОА радона в воде, Бк/л |
от 1 до 15000 |
|
Диапазон измерений эксхаляции радона (плотности потока) радона с поверхности почв и грунтов, Бк/(м2 •с) |
от 10-2 до 500 |
|
Наименование характеристики |
Значение |
|
Скорость пробоотбора воздуха для измерения ЭРОА, л/мин |
30 |
|
Скорость пробоотбора воздуха для измерения ОА и эксхаляции, л/мин |
1 |
|
Пределы допускаемой основной относительной погрешности измерения ЭРОА радона и торона, ОА радона в почвенном воздухе, в воде, эксхаляции радона, % |
±30 |
|
Пределы допускаемой основной относительной погрешности измерения ОА радона в воздухе жилых и производственных помещений, % |
±20 |
|
Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающего воздуха на каждые 10 °С, % |
±3,0 |
|
Чувствительность регистрации внешнего альфа-излучения, Бк-1 •с-1, не менее |
0,2 |
|
Нелинейность градуировочной характеристики, %, не более |
±15 |
|
Нормальные условия измерений:
|
20 ±5 от 30 до 80 от 84 до 106 |
|
Условия эксплуатации:
|
от +1 до +40 95 ±3 от 84 до 106 |
|
РАМОН-02АД* | |
|
Диапазон измерений ЭРОА радона, Бк/м3 |
от 1 до 5 ■ 105 |
|
Диапазон измерений ЭРОА радона со специализированной диафрагмой, ограничивающей площадь рабочего окна, Бк/м3 |
от 5■ 105 до 2Ч06 |
|
Диапазон измерений ЭРОА торона, Бк/м3 |
от 0,5 до 1 ■ 106 |
|
Диапазон измерений ДЖА (ОА альфа-излучателей), Бк/м3 |
от 0,01 до 5 ■ 105 |
|
Диапазон измерений ПРФ, кБк/кг |
от 0,1 до 104 |
|
Диапазон измерений ОА бета-излучателей, Бк/м3 |
от 0,1 до 2^ 107 |
|
Пределы допускаемой основной относительной погрешности измерения ЭРОА радона и торона, % |
±30 |
|
Пределы допускаемой основной относительной погрешности измерения ОА, ДЖА и ПРФ, % |
±20 |
|
Нормальные условия измерений:
|
20 ±5 от 30 до 80 от 84 до 106 |
|
Условия эксплуатации:
|
от +1 до +40 95 ±3 от 84 до 106 |
|
РАМОН-02И | |
|
Диапазон измерений ЭРОА радона, Бк/м3 |
от 1 до 5 ■ 105 |
|
Диапазон измерений ЭРОА торона, Бк/м3 |
от 0,5 до 1 ■ 106 |
|
Пределы допускаемой основной относительной погрешности измерения ЭРОА радона и торона, % |
±30 |
|
Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающего воздуха на каждые 10 °С, % |
±3,0 |
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений:
|
20 ±5 от 30 до 80 от 84 до 106 |
|
Условия эксплуатации:
|
от +1 до +40 95 ±3 от 84 до 106 |
|
РАМОН-02АС | |
|
Диапазон измерений ЭРОА радона, Бк/м3 |
от 1 до 5 ■ 105 |
|
Пределы допускаемой основной относительной погрешности измерения ЭРОА, % |
±30 |
|
Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающего воздуха на каждые 10 °С, % |
±3,0 |
|
Нормальные условия измерений:
|
20 ±5 от 30 до 80 от 84 до 106 |
|
Условия эксплуатации:
|
от +1 до +40 95 ±3 от 84 до 106 |
|
* - Комплектуется измерительными узлами в зависимости от потребностей заказчика | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
РАМОН-02 с площадью ППД 10 см2 (20 см2) | |
|
Напряжение питания от встроенной аккумуляторной батареи, В |
11,1 |
|
Выходное напряжение сетевого адаптера питания, В |
15 |
|
Габаритные размеры (в пластиковом корпусе), мм, не более | |
|
- высота |
130 |
|
- ширина |
200 |
|
- длина |
300 |
|
Габаритные размеры (в металлопластиковом корпусе), мм, не более | |
|
- высота |
140 |
|
- ширина |
250 |
|
- длина |
280 |
|
Масса, кг, не более |
4 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Наименование характеристики |
Значение |
|
РАМОН-02А | |
|
Напряжение питания от встроенной аккумуляторной батареи, В |
11,1 |
|
Выходное напряжение сетевого адаптера питания, В |
15 |
|
Габаритные размеры в пластиковом корпусе, мм, не более | |
|
- высота |
160 |
|
- ширина |
200 |
|
- длина |
300 |
|
Габаритные размеры (в металлопластиковом корпусе), мм, не более | |
|
- высота |
140 |
|
- ширина |
250 |
|
- длина |
280 |
|
Масса, кг, не более |
4 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
РАМОН-01М | |
|
Напряжение питания от встроенной аккумуляторной батареи, В |
11,1 |
|
Выходное напряжение сетевого адаптера питания, В |
15 |
|
Габаритные размеры, мм, не более | |
|
- высота |
140 |
|
- ширина |
210 |
|
- длина |
310 |
|
Масса, кг, не более |
4 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
РАМОН-02Р | |
|
Напряжение питания от встроенной аккумуляторной батареи, В |
11,1 |
|
Выходное напряжение сетевого адаптера питания, В |
15 |
|
Габаритные размеры, мм, не более | |
|
- высота |
185 |
|
- ширина |
215 |
|
- длина |
430 |
|
Масса, кг, не более |
4 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
РАМОН-02АД | |
|
Напряжение питания от встроенной аккумуляторной батареи, В |
11,1 |
|
Выходное напряжение сетевого адаптера питания, В |
15 |
|
Габаритные размеры, мм, не более | |
|
- высота |
210 |
|
- ширина |
230 |
|
- длина |
320 |
|
Масса, кг, не более |
4 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Наименование характеристики |
Значение |
|
РАМОН-02И | |
|
Напряжение питания от встроенной аккумуляторной батареи, В |
3,7 |
|
Выходное напряжение сетевого адаптера питания, В |
6 |
|
Габаритные размеры, мм, не более | |
|
- высота |
25 |
|
- ширина |
50 |
|
- длина |
100 |
|
Масса, кг, не более |
0,3 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
РАМОН-02АС | |
|
Напряжение питания от встроенной аккумуляторной батареи, В |
11,1 |
|
Выходное напряжение сетевого адаптера питания, В |
15 |
|
Габаритные размеры, мм, не более | |
|
- высота |
90 |
|
- ширина |
140 |
|
- длина |
200 |
|
Масса, кг, не более |
2,0 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
наносится на титульный лист руководства по эксплуатации радиометра.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
РАМОН-02 с площадью ППД 10 см2 (20 см2) |
Радиометр «РАМОН-02» |
1 шт. |
|
Комплект фильтров АФА-РСП-10 (АФА-РСП-20) |
100 шт. | |
|
Диффузионная батарея** |
1 шт. | |
|
Кабель соединения с ПЭВМ по RS-232 с конвертером USB |
1 шт. | |
|
Сетевой адаптер |
1 шт. | |
|
CD-диск (флэшка) с коммуникационной программой |
1 шт. | |
|
Эксплуатационная документация (руководство по эксплуатации (паспорт, техническое описание, инструкция по эксплуатации), методика поверки) |
1 шт. | |
|
РАМОН-02А |
Радиометр «РАМОН-02А» |
1 шт. |
|
Кабель соединения с ПЭВМ по RS-232 с конвертером USB |
1 шт. | |
|
Сетевой адаптер |
1 шт. | |
|
CD-диск (флэшка) с коммуникационной программой |
1 шт. | |
|
Эксплуатационная документация (руководство по эксплуатации (паспорт, техническое описание, инструкция по эксплуатации), методика поверки) |
1 шт. |
|
Наименование |
Обозначение |
Количество, шт. |
|
РАМОН-01М |
Радиометр «РАМОН-01М» |
1 шт. |
|
Комплект фильтров АФА-РСП-10 (АФА-РСП-20) |
100 шт. | |
|
Кабель соединения с ПЭВМ по RS-232 с конвертером USB |
1 шт. | |
|
Сетевой адаптер |
1 шт. | |
|
Компакт-диск с коммуникационной программой |
1 шт. | |
|
Эксплуатационная документация (руководство по эксплуатации (паспорт, техническое описание, инструкция по эксплуатации), методика поверки) |
1 шт. | |
|
РАМОН-02Р |
Радиометр «РАМОН-02Р» |
1 шт. |
|
Комплект фильтров АФА-РСП-10 |
200 шт. | |
|
Кабель соединения с ПЭВМ по RS-232 с конвертером USB |
1 шт. | |
|
CD-диск (флэшка) с коммуникационной программой |
1 шт. | |
|
Барботер |
1 шт. | |
|
Пробоотборник |
2 шт. | |
|
Силиконовая трубка |
2 шт. | |
|
Накопительная емкость |
1 шт. | |
|
Герметизирующая крышка для шпура |
1 шт. | |
|
Рамка фильтродержателя |
1 шт. | |
|
Сетевой адаптер |
1 шт. | |
|
Эксплуатационная документация (руководство по эксплуатации (паспорт, техническое описание, инструкция по эксплуатации), методика поверки) |
1 шт. | |
|
РАМОН-02АД |
Радиометр «РАМОН-02АД» |
1 шт. |
|
Кабель соединения с ПЭВМ по RS-232 с конвертером USB |
1 шт. | |
|
Сетевой адаптер |
1 шт. | |
|
CD-диск (флэшка) с коммуникационной программой |
1 шт. | |
|
Эксплуатационная документация (руководство по эксплуатации (паспорт, техническое описание, инструкция по эксплуатации), методика поверки) |
1 шт. | |
|
РАМОН-02И |
Радиометр «РАМОН-02И» |
1 шт. |
|
Кабель соединения с ПЭВМ по RS-232 с конвертером USB |
1 шт. | |
|
Сетевой адаптер |
1 шт. | |
|
CD-диск (флэшка) с коммуникационной программой |
1 шт. | |
|
Эксплуатационная документация (руководство по эксплуатации (паспорт, техническое описание, инструкция по эксплуатации), методика поверки) |
1 шт. | |
|
РАМОН-02АС |
Радиометр «РАМОН-02АС» |
1 шт. |
|
Кабель соединения с ПЭВМ по RS-232 с конвертером USB |
1 шт. | |
|
Сетевой адаптер |
1 шт. | |
|
CD-диск (флэшка) с коммуникационной программой |
1 шт. | |
|
Эксплуатационная документация (руководство по эксплуатации (паспорт, техническое описание, инструкция по эксплуатации), методика поверки) |
1 шт. | |
|
** - Применяется для измерений ультравысокой дисперсной компоненты аэрозолей, поставляется в зависимости от потребности заказчика | ||
осуществляется по документу KZ.04.02.12353-2019 «Радиометр радиоактивных аэрозолей «РАМОН-02» и его модификации. Методика поверки», утвержденному РГП «КазИнМетр» 23.01.2019.
Основные средства поверки:
- Рабочий эталонный радиометр радона;
- Рабочие эталоны 2-го разряда радионуклидные источники с Pu-239, типа 1П9, активностью от 4 до 3.103 Бк;
- Рабочие эталоны 2-го разряда радионуклидные источники с Sr-90+I-90, типа 1СО, активностью от 15 до 1,5.104 Бк.
Допускается использование аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель радиометров и/или на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к радиометру радиоактивных аэрозолей «РАМОН-02»ГОСТ 27451-87 ГСИ. Средства измерений ионизирующих излучений. Общие технические условия.
СТ РК 2227-2012 ГСИ. Радиометры радона и его дочерних продуктов распада. Технические условия.
ИзготовительТоварищество с ограниченной ответственностью «СОЛО ЛЛП (SOLO LLP)» (ТОО «СОЛО ЛЛП (SOLO LLP)»), Республика Казахстан
Адрес: 050052, Республика Казахстан, г. Алматы, м-н Алмас, д. 246, тел. +7(727)255-77-79, тел./факс +7(727)264-27-10
E-mail: info@solo.kz, om@solo.kz, too_solo_llp@mail.ru
Web-сайт: http://www.solo.kz
Испытательный центрФедеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ
Телефон (факс): +7 (495) 526-63-00
E-mail: office@vniiftri.ru
Web-сайт: www.vniiftri.ru
Аттестат аккредитации ФГУП «ВНИИФТРИ» по испытанию средств измерений в целях утверждения типа № 30002-13 от 11.05.2018.
