МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

___15 декабря 2020 г.

Москва

О продлении срока действия утвержденного типа средства измерений и внесении изменений в описание типа на счетчики электрической энергии однофазные статические РиМ 129.01, РиМ 129.02, РиМ 129.03, РиМ 129.04

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращениями АО «Радио и Микроэлектроника» от 30 сентября 2020 г. № 1827-20 и № 1828-20 приказываю:

• 1. Продлить срок действия утвержденного типа средства измерений на счетчики электрической энергии однофазные статические РиМ 129.01, РиМ 129.02, РиМ 129.03, РиМ 129.04 на последующие 5 лет.

• 2. Утвердить новую редакцию описания типа на счетчики электрической энергии однофазные статические РиМ 129.01, РиМ 129.02, РиМ 129.03, РиМ 129.04, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 63285-16, в связи с переименованием изготовителя с ЗАО «РиМ», г.Новосибирск на АО «РиМ», г. Новосибирск, изложив его в новой редакции согласно приложению

к настоящему приказу.

• 3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

(                              А

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93 Кому выдан: Голубев Сергей Сергеевич Действителен: с 23.11.2020 до 23.11.2021

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «15» декабря 2020 г. № 2122

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии однофазные статические РиМ 129.01, РиМ 129.02, РиМ 129.03, РиМ 129.04

Счетчики электрической энергии однофазные статические РиМ 129.01, РиМ 129.02, РиМ 129.03, РиМ 129.04 (далее - счетчики) представляют собой однотарифные счетчики непосредственного включения.   Счетчики предназначены для измерения активной

электрической энергии и мощности в однофазных двухпроводных электрических цепях переменного тока промышленной частоты.

Принцип действия счетчиков основан на цифровой обработке аналоговых входных сигналов тока и напряжения при помощи специализированной микросхемы со встроенным АЦП.

Цифровой сигнал, пропорциональный мгновенной мощности (по модулю), обрабатывается микроконтроллером. По полученным значениям мгновенной мощности формируются накопленные значения количества активной электрической энергии.

Измерительная информация в счетчике недоступна для корректировки при помощи внешних программ и сохраняется в энергонезависимой памяти при отсутствии сетевого напряжения.

Счетчики (в зависимости от исполнения, см. таблицу 1) оснащены интерфейсами          RF

(радиоканал) и PLC (по силовой сети) для подключения к информационным сетям автоматизированных систем контроля и учета электроэнергии (далее - АС) и предназначены для эксплуатации как автономно, так и в составе АС.

Счетчики (в зависимости от исполнения) оснащены устройством коммутации нагрузки (УКН) и позволяют выполнять отключение/подключение абонента автоматически в случае превышения установленного порога активной мощности для управления нагрузкой (далее - УПМк) или дистанционно при помощи устройств АС по интерфейсам PLC или RF.

Счетчики реализуют двухтарифный учет активной электрической энергии при работе в составе АС. Переключение тарификатора выполняется дистанционно по интерфейсам          RF и PLC (в

зависимости от исполнения, см. таблицу 1) при помощи устройств АС.

Считывание информации со счетчиков выполняют при помощи специализированных устройств АС. Считывание показаний выполняется с привязкой к текущему времени тарификатора счетчика.

Считывание показаний счетчиков выполняется по интерфейсу RF при помощи дисплея дистанционного РиМ 040.03 (далее - ДД) ТУ 4200- 039-11821941-2009 (далее - ДД). ДД используется непосредственно абонентом и выполняет функцию визуализации измерительной информации, считанной со счетчика.

При работе счетчиков в автономном режиме для считывания информации и конфигурирования счетчиков по интерфейсам (с учетом функциональных возможностей интерфейсов, см. таблицу 1) предназначен терминал мобильный РиМ 099.01 (далее - МТ), представляющий собой персональный компьютер (ноутбук) с комплектом аппаратных средств для подключения интерфейсов счетчиков и соответствующих программных продуктов. Информация, считанная со счетчиков (значения измеряемых величин с привязкой к текущему времени, заводские номера, параметры адресации и другие служебные параметры), отображается на мониторе МТ в рабочем окне соответствующей программы. Информация отображается на русском языке.

Предусмотрены варианты исполнений ДД, реализующих считывание только от одного счетчика (РиМ 040.03-05) или от трех счетчиков одновременно (РиМ 040.03-06). Вариант ДД для работы с тремя счетчиками одновременно работает только со счетчиками, не оснащенными УКН, при условии, что каждый счетчик работает в однотарифном режиме.

Информация отображается на дисплее ДД на русском языке. ДД для работы с одним счетчиком считывает информацию только с того счетчика, номер которого занесен в ДД в процессе его конфигурирования. ДД для работы с тремя счетчиками одновременно считывает информацию только с тех счетчиков, номера которых занесены в ДД в процессе его конфигурирования.

Питание ДД осуществляется от двух элементов питания типа АА 1,5 В. Считанная информация в ДД недоступна корректировке при помощи внешних устройств и программ.

Счетчики размещаются непосредственно на отводе воздушной линии к абоненту, что исключает возможность скрытого подключения нагрузки.

Основные характеристики исполнений счетчиков приведены в таблице 1.

Таблица 1

Счетчики оснащены оптическим испытательным выходом ТМ, характеристики испытательного выхода соответствуют 5.11 ГОСТ 31818.11-2012.

Счетчики выполнены в пластмассовом герметичном корпусе, степень защиты оболочек IP 65 по ГОСТ 14254-96. Внутренняя полость счетчика полностью залита компаундом. Счетчики выдерживают воздействие солнечной радиации.

Пломбирование счетчиков пломбой поверителя осуществляется навесной пломбой на выступах основания и крышки корпуса счетчика.

Общий вид счетчиков с указанием мест установки пломб поверителя приведен на рисунках 1, 2, 3, 4.

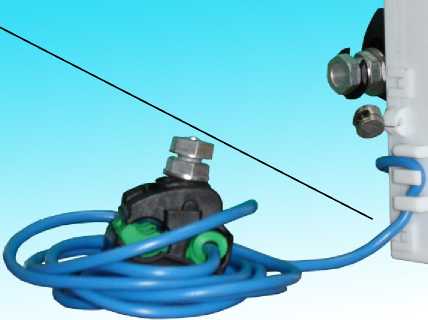

Место установки пломбы поверителя

Рисунок 1 - Фотография общего вида и место установки пломбы поверителя счетчиков РиМ 129.01

129

Рисунок 2 - Фотография общего вида и место установки пломбы поверителя счетчиков РиМ 129.02

Место установки пломбы поверителя

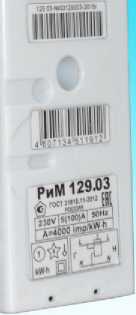

Рисунок 3 - Фотография общего вида и место установки пломбы поверителя счетчиков РиМ 129.03

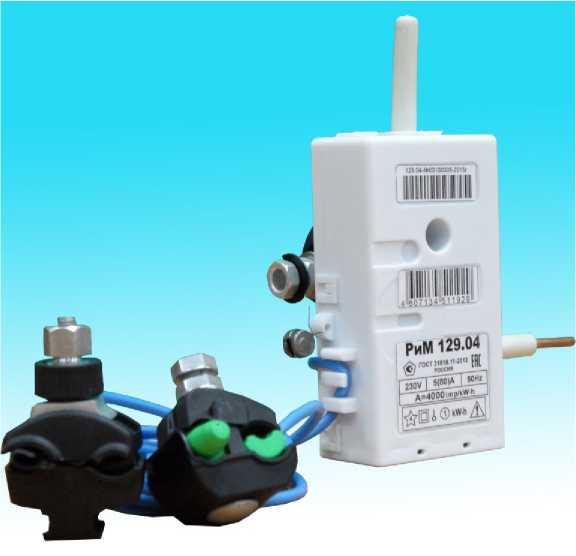

Рисунок 4 - Фотография общего вида и место установки пломбы поверителя счетчиков РиМ 129.04

Интегрированное программное обеспечение (ПО) счетчика сохраняется в постоянном запоминающем устройстве контроллера счетчика. Считывание исполняемого кода из счетчика и его модификация невозможны. Защита ПО и данных выполнена аппаратно, корпус счетчика опломбирован пломбой поверителя.

Идентификационные данные метрологически значимой части ПО приведены в таблице 2.

Таблица 2

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с 4.5 Р 50.2.077-2014.

Максимальный ток, А

Номинальное напряжение, В

Установленный рабочий диапазон напряжения, В Расширенный рабочий диапазон напряжения, В Предельный рабочий диапазон напряжения, В Номинальная частота, Гц

Класс точности

Цена единицы разряда счетного механизма

Стартовый ток, мА

Постоянная счетчика, имп./(кВт^ч)

Полная мощность, потребляемая цепью тока, В^А, не более

Полная мощность, потребляемая цепью напряжения, В^А, не более Активная мощность, потребляемая цепью напряжения, Вт, не более

Дальность обмена по интерфейсу PLC, м, не менее 100 Дальность действия интерфейса RF, м, не менее                                    100

Максимальное расстояние между счетчиком и ДД

при считывании показаний и подключении нагрузки, м, не менее 25 Время сохранения данных, лет, не менее 30 Характеристики УКН счетчиков коммутируемый ток не более 80 А при напряжении не более 264 В Масса, кг, не более 0,65 Габаритные размеры, мм, не более 130 х 90 х 170 Установочные размеры: наружный диаметр фазного/нулевого провода, мм от 7 до 12 Средняя наработка до отказа То, ч, не менее 180000 Средний срок службы Тсл, лет, не менее 30

Основные единицы для измеряемых величин и цена единицы старшего и младшего разряда счетного механизма приведены в таблице таблице 3.

Таблица 3

Условия эксплуатации счетчиков: У1 по ГОСТ 15150-69 - на открытом воздухе при температуре окружающего воздуха от минус 40 до плюс 60 °С (установленный рабочий диапазон), относительной влажности окружающего воздуха 95 % при температуре 35 °С (100 % при температуре 25 °С), атмосферном давлении от 70 до 106,7 кПа (от 537 до 800 мм рт. ст.). Предельный рабочий диапазон температур от минус 45 до плюс 70 °С.

Счетчики соответствуют требованиям безопасности и электромагнитной совместимости, установленным ГОСТ 31818.11-2012, ГОСТ Р 50514-93. Соответствие счетчиков требованиям безопасности и электромагнитной совместимости подтверждено сертификатом соответствия № ТС RU C-RU. МЕ72.В.00048.

наносится на корпус счетчика методом шелкографии.

В эксплуатационной документации на титульных листах изображение знака наносится печатным способом.

Комплект поставки счетчиков приведен в таблице 4.

Таблица 4

Продолжение таблицы 4

Пример записи при заказе счетчика РиМ 129.01: «Счетчик электрической энергии однофазный статический РиМ 129.01 ТУ 4228-078-11821941-2015.

осуществляется в соответствии с документом ВНКЛ.411152.080 ДИ «Счетчики электрической энергии однофазные статические РиМ 129.01, РиМ 129.02, РиМ 129.03, РиМ 129.04. Методика поверки», утвержденным ФГУП «СНИИМ» 25 декабря 2015 года.

Знак поверки наносится оттиском поверительного клейма в соответствующем разделе паспорта на счетчик, и давлением на пломбу поверителя.

Перечень основных средств поверки приведен в таблице 5.

Таблица 5

Метод измерений приведен в документе «Счетчики электрической энергии однофазные статические РиМ 129.01, РиМ 129.02, РиМ 129.03, РиМ 129.04. Руководство по эксплуатации ВНКЛ.411152.080 РЭ».

Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии однофазным статическим РиМ 129.01, РиМ 129.02, РиМ 129.03, РиМ 129.04

• 1 «Счетчики электрической энергии однофазные статические РиМ 129.01, РиМ 129.02, РиМ 129.03, РиМ 129.04. Технические условия ТУ-4228-078-11821941-2015».

• 2 ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.

• 3 ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.

• 4 ГОСТ 8.551-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц.

Акционерное общество «Радио и Микроэлектроника»

(АО «РиМ») ИНН 5408110390

Адрес: 630082 г. Новосибирск, ул. Дачная 60/1, офис 307

Тел: (383) 219-53-13

факс: (383) 219-53-13, e-mail: rim@zao-rim.ru

ФГУП «СНИИМ»

Адрес: 630004 г. Новосибирск, пр. Димитрова, 4

Тел.8(383) 210-16-18

E-mail: koptev@sniim.ru

Аттестат аккредитации ФГУП «СНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310556 от 14.01.2015 г.
