Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «02» декабря 2020 г. № 1958

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Компараторы массы КМП

Компараторы массы КМП (далее - компараторы) предназначены для определения массы методом сличения.

Принцип действия компаратора заключается в преобразовании деформации упругого элемента датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый сигнал с последующей его обработкой в цифровой код и выдачей измеренных значений на дисплей (далее - ПК).

Компараторы состоят из грузоприемного устройства (далее - ГПУ) с четырьмя параллельно соединенными между собой встроенными весоизмерительными тензорезисторными датчиками (далее - датчики), прибора весоизмерительного ПВ-15 для сбора, преобразования и передачи измерительной информации (далее - ПВ) на ПК. ПВ помещен в ГПУ компаратора. В компараторах КМП-20/1 ПВ вынесен за пределы ГПУ и помещен в защитный корпус.

Компараторы могут быть оборудованы устройством для безударного плавного опускания и подъема гирь.

Выпускаются 10 модификаций компараторов, различающимися наибольшей допускаемой нагрузкой, дискретностью отсчета, габаритными размерами: КМП-20/1, КМП-500/1, КМП-500/2, КМП-1000/1, КМП-1000/2, КМП-2000/1, КМП-2000/2, КМП-2000/3, КМП-3000/1, КМП-5000/1.

Модификации компараторов имеют обозначения вида КМП-[1]/[2] расшифровка обозначений приведена в таблице 1.

Таблица 1

Общий вид компараторов представлен на примере модификаций КМП-500/1 и КМП-20/1 рисунках 1 и 2.

Компараторы снабжены защищенными интерфейсами RS232.

Для защиты от изменения установленных регулировок (регулировки чувствительности (юстировки)) и вмешательства, которые могут привести к искажению результатов измерений, компараторы пломбируются клеймом поверителя.

Пример схем пломбирования компараторов от несанкционированного доступа представлен на рисунке 3.

Маркировка компараторов производится на маркировочной табличке и содержит следующую информацию:

• - торговая марка изготовителя;

• - наибольшая допускаемая нагрузка;

• - номинальное значение определяемой массы;

• - дискретность отсчета;

• - заводской номер;

  год выпуска.

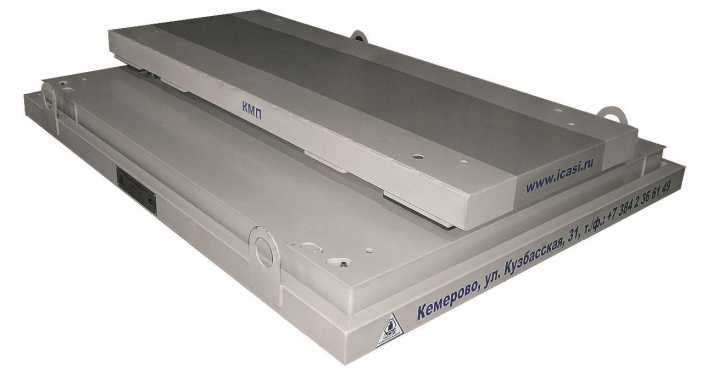

  Рисунок 1 - Общий вид компараторов модификации: КМП-500/1

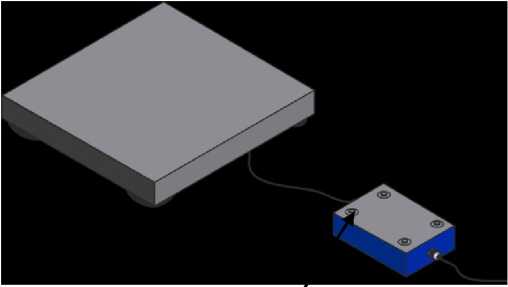

  Рисунок 2 - Общий вид компараторов модификации КМП-20




  наносится      на

  крышку защитного корпуса с ПВ.

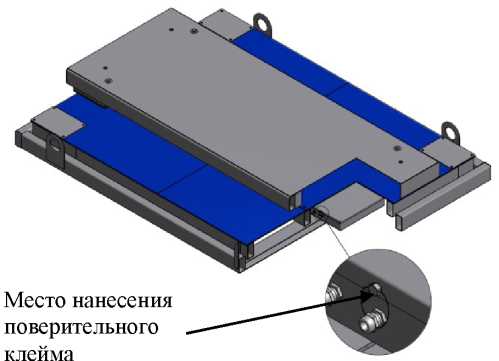

  Рисунок 3 - Схема пломбирования компараторов от несанкционированного доступа

Место нанесения поверительного клейма

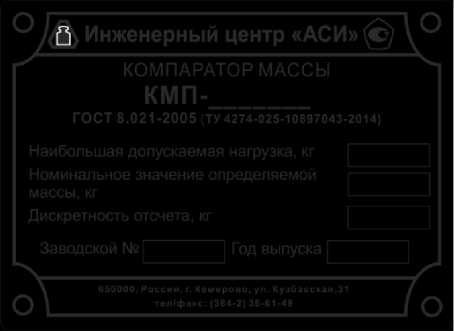

Рисунок 4 - Вид маркировочной таблички компараторов

Программное обеспечение

Программное обеспечение компаратора реализует следующие функции:

• - формирование протокола определения среднеквадратического отклонения (далее -СКО) разности массы сличаемой и эталонной нагрузки и значения неисключенной систематической погрешности компаратора;

• - определение погрешности (отклонения массы сличаемой нагрузки от эталонной) по четырем схемам метода замещений;

• - формирование и вывод на печать протокола поверки;

• - заполнение и вывод на печать свидетельства о поверке по заданной форме;

• - защиту от корректировки результатов поверки и их хранение в базе данных;

• - отчёт о корректности выполнения действий при поверке и сличении.

Программное обеспечение (далее - ПО) весов представлено автономным ПО «АРМ «Компаратор массы» (далее - АРМ). ПО АРМ защищено от преднамеренных и непреднамеренных изменений путём автоматического контроля идентификационных признаков при запуске ПО АРМ, использования системы разграничения прав доступа, использования для информационного обмена защищённого интерфейса, шифрования сохраняемых на диске данных и ведения журнала событий.

Идентификационные признаки ПО АРМ доступны для просмотра во встроенном меню ПО АРМ («Справка - О программе»). ПО АРМ работает на ПК под управлением операционной системы Windows (Используемая версия операционной системы Windows XP и выше).

ПО АРМ реализует следующие функции: сбор, передачу, обработку, представление и хранение измерительной информации.

Идентификационные признаки ПО «АРМ «Компаратор массы» весов приведены в таблице 2.

Таблица 2

Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077 - 2014.

Влияние ПО учтено при нормировании метрологических характеристик компаратора.

Наибольшая допускаемая нагрузка, номинальное значение определяемой массы, значение среднеквадратического отклонения, дискретность отсчета, габаритные размеры и масса ГПУ приведены в таблицах 3, 4, 5 и 6.

Таблица 3

Таблица 4

Таблица 5

Таблица 6

Диапазон рабочих температур, °С

Параметры электрического питания от сети переменного тока:

• - напряжение, В

• - частота, Гц............................................................................................................................50 ± 1

Потребляемая мощность, ВА. не более

Значение вероятности безотказной работы за 2000 ч

Средний срок службы, лет,

наносится на маркировочную табличку, расположенную на ГПУ компаратора, а также на титульный лист Руководства по эксплуатации.

Таблица № 7

осуществляется по документу МП №2301-0153-2015 «Компараторы массы КМП. Методика поверки», утверждённому ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 20 июля 2015 г.

Основные средства    поверки:    эталонные гири 4-го разряда по

ГОСТ 8.021-2005.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

приведены в эксплуатационном документе.

ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы

ТУ 4274-025-10897043-2014 Компаратор массы КМП. Технические условия

Общество с ограниченной ответственностью «Инженерный центр «АСИ» (ООО «ИЦ «АСИ»)

ИНН 4207011969

Адрес: 650000, г. Кемерово, ул. Кузбасская, 31 Тел./факс: (384-2) 36-61-49

E-mail: office@icasi.ru

ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Тел.: (812) 251-76-01, факс: (812) 713-01-14

E-mail: info@vniim.ru

Web-сайт: http://www.vniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

02 декабря 2020 г.

Москва

О продлении срока действия утвержденного типа средства измерений и внесении в сведения об утвераденном типе средства измерений на компараторы массы КМП

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращением ООО «ИЦ «АСИ» от 2 сентября 2020 г. № 1281 приказываю:

• 1. Продлить срок действия утвержденного типа средства измерений на компараторы массы КМП на последующие 5 лет.

• 2. Внести изменения в сведения на компараторы массы КМП зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 46696-15, в связи с изменением кода идентификации отечественного производства с «ОС» на «РФ».

• 3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

  С.С.Голубев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 23.11.2020 до 23.11.2021

К_________________________________✓
