МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

07 декабря 2020 г.

Москва

Об утверждении типов средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, приказываю:

• 1. Утвердить типы средств измерений, сведения о которых, в том числе их описания типа, прилагаются к настоящему приказу.

• 2. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений, включая описания типа согласно приложению.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

—

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 01С95С9А007САСВ9В24В5327С21В84СЕ93 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 23.11.2020 до 23.11.2021

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «07» декабря 2020 г. № 2009

Сведения

о типах средств измерений

Приложение № 1 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «07» декабря 2020 г. № 2009

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства сбора и передачи данных CODA11

Устройства сбора и передачи данных CODA11 (далее - УСПД) предназначены для синхронизации времени, а также для сбора и передачи данных между центром сбора информации (далее - ЦСИ) и территориально удаленными приборами учета электроэнергии (далее - счетчиками), подключенными по цифровым интерфейсам.

Принцип действия УСПД основан на получении, хранении и передаче данных со счетчиков, подключенных к УСПД по цифровым интерфейсам связи.

УСПД применяются в составе комплексов и систем автоматизации технологических процессов в электроэнергетике и других отраслях промышленности: автоматизированных системах управления технологическими процессами (АСУ ТП), системах сбора и передачи информации (ССПИ), автоматизированных информационно-измерительных системах коммерческого и технического учета электроэнергии (АИИС КУЭ/ТУЭ) и других системах в качестве УСПД.

УСПД являются многофункциональными, восстанавливаемыми, ремонтопригодными изделиями, предназначенными для непрерывной круглосуточной эксплуатации без обслуживающего персонала в стационарных условиях в закрытых помещениях либо в шкафах наружной установки.

УСПД обеспечивают:

• - организацию связи с ЦСИ (автоматическим рабочим местом оператора, сервером сбора данных) по интерфейсам связи RF, RS-485, GSM и Ethernet;

• - организацию связи со счетчиками по интерфейсам связи RF, RS-485, GSM и Ethernet, PLC;

• - автоматическое обнаружение счетчиков электроэнергии в сетях RF и/или PLC и ведение журнала обнаруженных счетчиков в энергонезависимой памяти;

• - ретрансляцию и маршрутизацию данных в сетях RF и/или PLC;

• - автоматический сбор и хранение журналов событий, обнаруженных в сетях счетчиков RF и/или PLC;

• - автоматический сбор и хранение журналов суточных и месячных показаний счетчиков;

• - ведение системного времени и синхронизацию системного времени от ЦСИ с формированием событий;

• - автоматический сбор данных о текущем времени счетчиков, ведение журнала отклонений времени счетчиков;

• - синхронизацию времени счетчиков от системного времени коммуникатора;

• - непрерывную диагностику и самодиагностику;

• - информационную безопасность, защиту от несанкционированного доступа.

Встроенные часы УСПД являются энергонезависимыми. При пропадании напряжения электрического питания основного источника питания встроенные часы автоматически переходят на питание от встроенной литиевой батареи.

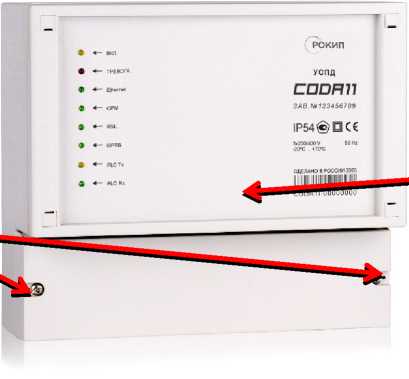

Общий вид УСПД, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 1.

Пломбы обслуживающей организации

Рисунок 1 - Общий вид УСПД, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки

Помимо пломб обслуживающей организации, отсек для внешних соединений снабжён датчиками вскрытия крышки отсека. Факт и время вскрытия крышки отсека фиксируются в журнале событий.

УСПД имеют встроенное и прикладное программные обеспечения (далее - ПО).

Встроенное ПО осуществляет выполнение системных функций УСПД. Встроенное ПО не может быть считано без применения специальных программно-технических устройств. Встроенное ПО является метрологически значимым.

Прикладное ПО - программа CWC, предоставляющая интерфейс для конфигурирования УСПД, просмотра текущих данных, получаемых и обрабатываемых УСПД.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014. Защита реализована паролем.

Таблица 1 - Идентификационные данные встроенного ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на панель УСПД любым технологическим способом, а также на титульные листы руководства по эксплуатации и формуляра типографским способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу ИЦРМ-МП-201-20 «ГСИ. Устройства сбора и передачи данных CODA11. Методика поверки», утвержденному ООО «ИЦРМ» 11.09.2020 г.

Основное средство поверки:

- устройство синхронизирующие Метроном-PTP (регистрационный номер в Федеральном информационном фонде 66731-17).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки по заявлению владельца наносится на корпус УСПД, как показано на рисунке 1, и на свидетельство о поверке и (или) в формуляр.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ТУ 26.20.30-003-44180167-2020 Устройства сбора и передачи данных CODA11. Технические условия

Адрес: 141727, Московская область, г. Долгопрудный, ул. 25-го съезда, д. 2

Общество с ограниченной ответственностью «Испытательный центр в области метрологии»

Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
