Датчики весоизмерительные цифровые МВЦ

Датчики весоизмерительные цифровые МВЦ (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в цифровой нормированный электрический измерительный сигнал.

Принцип действия датчиков основан на преобразовании усилия сжатия, действующего на упругий элемент, в его деформацию, и, преобразованию этой деформации при помощи тензорезисторов и вторичного преобразователя, в цифровой нормированный сигнал.

Датчики состоят из упругого элемента цилиндрической формы, элементов термокомпенсации и нормирования и вторичного преобразователя. Упругий элемент находится в герметично закрытом корпусе.

Обмен информацией между датчиком и внешними устройствами осуществляется по протоколу интерфейса RS-485.

Модификации датчиков отличаются максимальной нагрузкой, габаритными размерами, массой и имеют обозначение МВЦ-Н-С3, где:

МВЦ - обозначение типа;

Н - максимальная нагрузка, т;

С3 - класс точности по МОЗМ Р 60:2000 и число поверочных интервалов.

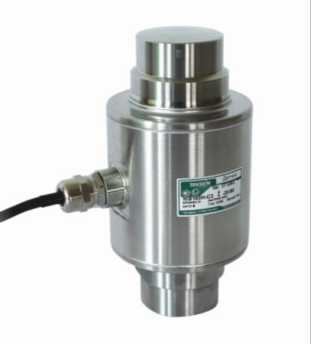

Внешний вид датчиков показан на рисунке 1.

Рисунок 1 - Внешний вид датчиков МВЦ.

Маркировка датчиков производится на фирменной наклейке, на которую нанесены:

• -    торговая марка изготовителя;

• -    обозначение датчика;

• -    максимальная нагрузка E max^;

• -    серийный номер;

• -    знак утверждения типа средства измерений.

отсутствует.

Метрологические и технические характеристики

Класс точности по ГОСТ 8.613-2013(OIML R 60:2000)

Максимальное число поверочных интервалов, nmax = Emax /v

Максимальная нагрузка, Emax, габаритные размеры и масса датчиков приведены в таблице 1.

Таблица 1

Коэффициент распределения, рLc

Значение поверочного интервала v, кг ....................................................................Emax / nmax

Интервалы измерений и пределы допускаемых погрешностей mpe указаны в таблице 2.

Таблица 2

Минимальный поверочный интервал, vmin, кг .....................................................Emax /10000

Погрешность воспроизводимости ER, приведённая к входу, при трех повторных нагружениях и разгружениях, кг, не более ......................................................................................mpe

Изменение значения выходного сигнала Сс (ползучести), приведенное к входу, при постоянной нагрузке, составляющей 90 - 100 % от Emax:

• - в течение 30 мин нагружения, кг, не более ...............................................................0,7 mpe

• - за время между 20-й и 30-й минутами нагружения, кг, не более ..........................0,15 mpe

Класс влагостойкости по ГОСТ 8.613-2013(OIML R 60:2000) (справочно) ...................CH

Изменение выходного сигнала при возврате к минимальной нагрузке СDR, приведенное к входу, после нагружения датчика постоянной нагрузкой, составляющей 90 - 100 % от Emax в течение 30 мин, кг, не более.............................................................................................................0,5 v

Изменение значения выходного сигнала при минимальной статической нагрузке СМ, приведенное к входу, при изменении температуры окружающего воздуха на каждые 5 ⁰С, кг, не более ........................................................................................................................................... ± 0,7 vmin

Интерфейс последовательного обмена данными........................................................RS-485

Напряжение питания, В:

• - минимальное

• - максимальное

Ток потребления, мА, не более

Безопасная перегрузка ELIM в течение 5 мин, % от Emax

Степень защиты оболочки датчика по ГОСТ 14254 (МЭК 529-89)

Условия эксплуатации:

• - диапазон рабочих температур, °С..........

  ......от минус 30 до плюс 40

  ......................................до 95

  от 84 до 107 (от 630 до 800)

  от минус 50 до плюс 50

  .................................0,98

  ....................................10

• - относительная влажность при 35 °С, %.

• - атмосферное давление, кПа (мм рт. ст.)

Диапазон температур эксплуатации и хранения, °С Вероятность безотказной работы за 2000 ч..............

Средний срок службы, лет .........................................

наносится термосублимационным способом на маркировочную табличку датчика и типографским способом на титульный лист паспорта.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

осуществляется в соответствии с Приложением ДА «Методика поверки» ГОСТ 8.631-2013 (OIML R 60:2000) «ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний».

Основные средства поверки: рабочие эталоны 1-го разряда по ГОСТ 8.640-2014 с пределами допускаемых значений доверительных границ относительной погрешности 6 = 0,01 %, Р = 0,95.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в виде оттиска клейма в свидетельство о поверке.

используются в качестве первичных преобразователей в составе весов по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

ГОСТ 8.631-2013 (OIML R 60:2000) «ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний»

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

Приказ Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»

ТУ 4274-092-18217119-2010 «Датчики весоизмерительные цифровые МВЦ. Технические условия»

Акционерное общество «Весоизмерительная компания «Тензо-М»

(АО «ВИК «Тензо-М»)

ИНН 5027048351

Адрес: 140050, Московская обл., городской округ Люберцы, дачный поселок Красково, улица Вокзальная, 38

Телефон: +7 (495) 745-3030, +7 (800) 555-6530

Web-сайт: tenso@tenso-m.ru

E-mail: www.tenso-m.ru
