МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

20 ноября 2020 г.

Москва

1859

Об утверждении типов средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, приказываю:

1. Утвердить типы средств измерений, сведения о которых, в том числе их описания типа, прилагаются к настоящему приказу.
2. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений, включая описания типа согласно приложению.
3. Контроль за исполнением настоящего приказа возложить на заместителя Руководителя Федерального агентства по техническому регулированию и метрологии С.С.Голубева.

Заместитель Руководителя

А.В.Кулешов

Г А

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 01B04FD20037AC92 B24BBE37DDE2D3F374 Кому выдан: Кулешов Алексей Владимирович

Действителен: с 15.09.2020 до 15.09.2021

V____—_____

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «20» ноября 2020 г. № 1859

Сведения

о типах средств измерений

№ п/п

Типы средств измерений

Изготовитель средства измерения

Рег. номер

Методика поверки средств измерений

Интервал между поверками средств измерений

Приложение (Описание типа)

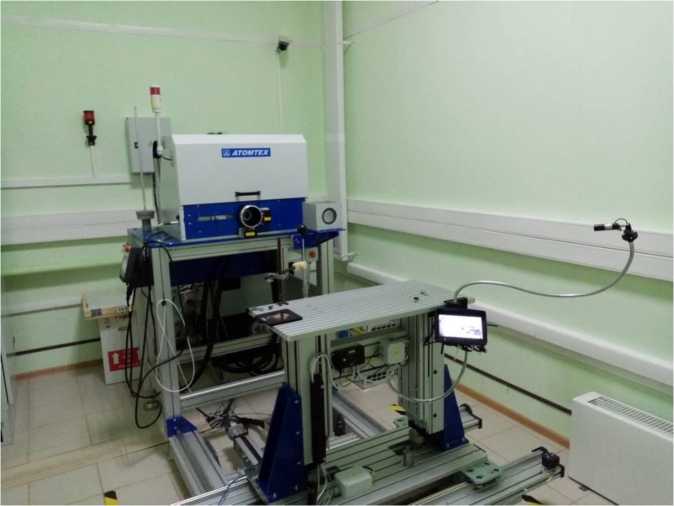

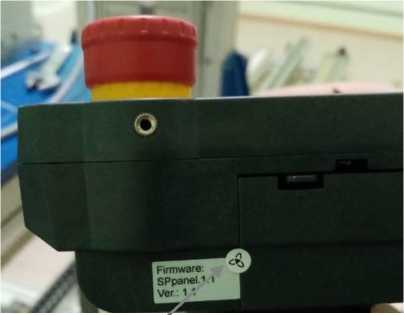

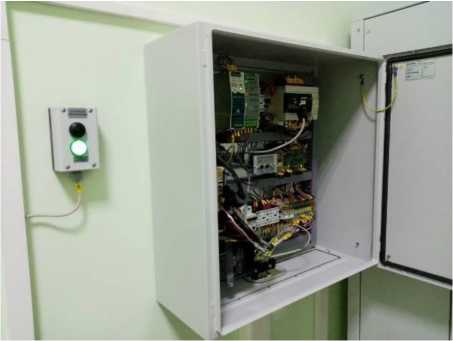

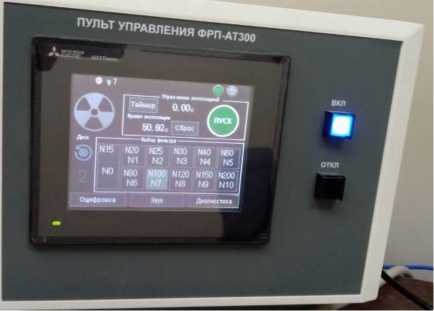

Установки поверочные рентгеновского излучения УПР-АТ300

Научно-производственное унитарное предприятие "АТОМТЕХ" открытого акционерного общества "МНИПИ" (УП "АТОМТЕХ"), Республика

Беларусь

79729-20

МП 2103-002-2020

3 года

Приложение №1

Система автоматизированная информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "РУСЭНЕРГОСБЫТ" для энергоснабжения потребителей ООО

"фС Елабуга"

Общество с ограниченной ответственностью "РУСЭНЕРГОСБЫТ" (ООО "РУСЭНЕРГОСБЫТ"), г. Москва

79730-20

МП-312601

0004.20

4 года

Приложение №2

Система автоматизированная информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "РУСЭНЕРГОСБЫТ" для энергоснабжения

ЗАО "ЧЗМК"

Общество с ограниченной ответственностью "РУСЭНЕРГОСБЫТ" (ООО "РУСЭНЕРГОСБЫТ"), г. Москва

79731-20

МП-312235-086

2020

4 года

Приложение №3

4.	Система автоматизированная информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "РУСЭНЕРГОСБЫТ" для энергоснабжения ОАО "РЖД" в границах Самарской области	Общество с ограниченной ответственностью "РУСЭНЕРГОСБЫТ" (ООО "РУСЭНЕРГОСБЫТ"), г. Москва	79732-20	МП-312235-087 2020	4 года	Приложение №4

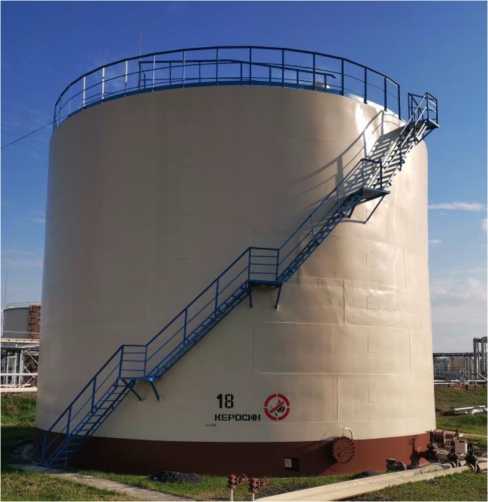

5.	Резервуар стальной вертикальный цилиндрический с понтоном РВСП-10000	Открытое акционерное общество "Резметкон" (ОАО "Резметкон"), г. Батайск Ростовской обл.	79733-20	ГОСТ 8.570-2000	5 лет	Приложение №5

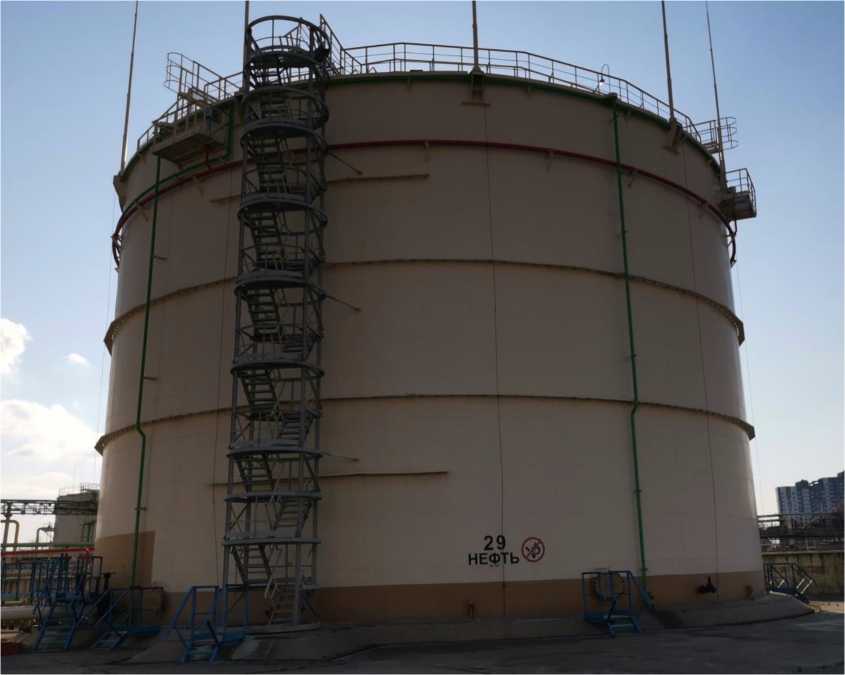

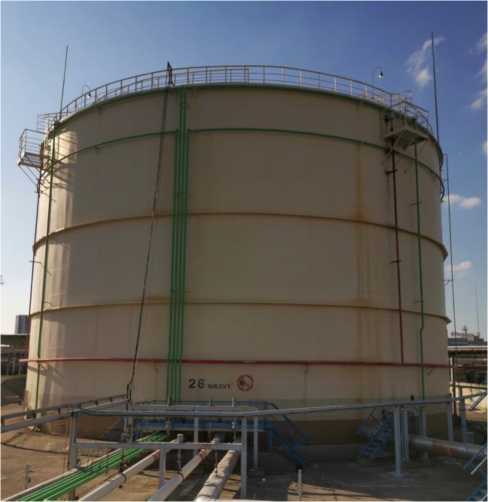

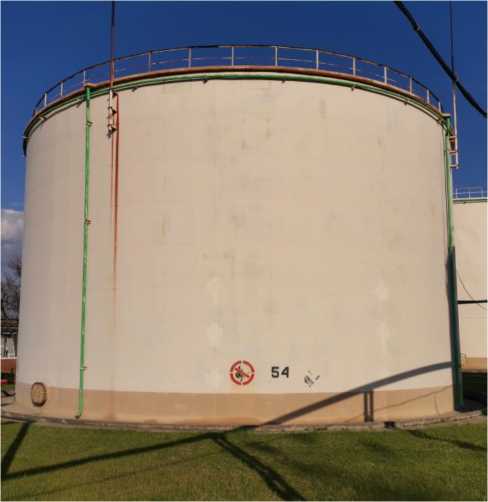

6.	Резервуары стальные вертикальные цилиндрические РВС-2000, РВС-4000, РВС- 10000	КЗРМК "Союзстальконструкция", г. Нижний Новгород	79734-20	ГОСТ 8.570-2000	5 лет	Приложение №6

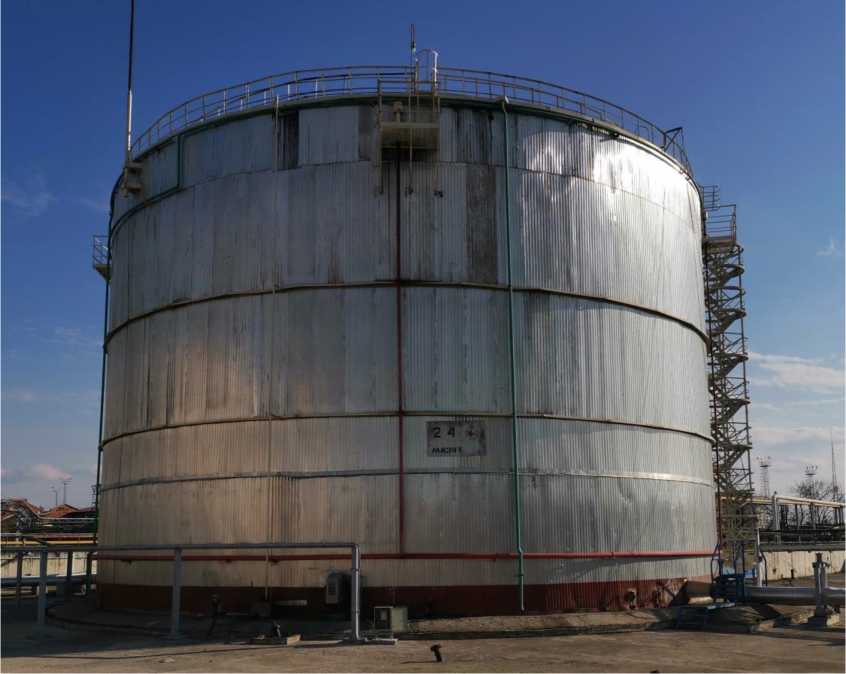

7.	Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-10000	Открытое акционерное общество "Резметкон" (ОАО "Резметкон"), г. Батайск Ростовской обл.	79735-20	РМГ 105-2010	5 лет	Приложение №7

Приложение № 2 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «20» ноября 2020 г. № 1859

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения потребителя ООО «ФС Елабуга» (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, а также для автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную измерительную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ состоит из двух уровней:

Первый уровень - измерительно-информационный комплекс (ИИК), включающий в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя УСПД СИКОН С70, каналообразующую аппаратуру. УСПД выполняет функции сбора и хранения результатов измерений с уровня ИИК и передачи их на сервер ООО «ФС Елабуга», в том числе по резервному каналу связи.

Третий уровень - информационно-вычислительный комплекс (ИВК) включает:

- сервер ООО «ФС Елабуга» на базе программного обеспечения (ПО) «Пирамида 2000. Сервер», серверного оборудования (серверов сбора данных - основного и резервного, сервера управления), включающий в себя основной и резервный каналы сбора данных с уровня ИВКЭ (УСПД СИКОН С70), устройство синхронизации системного времени УСВ-1;
- сервер ООО «РУСЭНЕРГОСБЫТ» на базе ПО «АльфаЦЕНТР» и ПО «Энергия АЛЬФА 2», построенный на базе виртуальной машины, функционирующей в распределенной среде виртуализации VMware VSphere, устройства синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, автоматизированные рабочие места персонала.

Первичные токи и напряжения преобразуются измерительными трансформаторами в сигналы, которые по вторичным измерительным цепям поступают на измерительные входы счетчика. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности. Электрическая энергия, как интеграл по времени от мощности, вычисляется для интервалов времени 30 минут.

Цифровой сигнал с выходов счётчиков при помощи технических средств приёма-передачи данных по каналу связи поступает на УСПД уровня ИВКЭ, где осуществляется обработка, хранение поступающей информации. Далее информация поступает на сервер ООО «ФС Елабуга», где происходит оформление отчетных документов. Передача информации об энергопотреблении на сервер ООО «РУСЭНЕРГОСБЫТ» производится по каналу связи Internet в формате XML-макетов. Цикличность сбора информации - не реже одного раза в сутки.

Обработка измерительной информации (умножение на коэффициенты трансформации) происходит автоматически в счетчике, либо в УСПД, либо в ИВК.

Формирование и передача данных прочим участникам и инфраструктурным организациям оптового и розничного рынков электроэнергии и мощности (ОРЭМ) за электронно-цифровой подписью ООО «РУСЭНЕРГОСБЫТ» в виде макетов XML формата 50080, 51070, 80020, 80030, 80040, 80050, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ осуществляется сервером по коммутируемым телефонным линиям, каналу связи Internet через интернет-провайдера или сотовой связи.

Сервер ООО «РУСЭНЕРГОСБЫТ» также обеспечивает сбор/передачу данных по электронной почте Internet (E-mail) при взаимодействии с АИИС КУЭ третьих лиц и смежных субъектов ОРЭМ в виде макетов XML формата 50080, 51070, 80020, 80030, 80040, 80050, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), которая охватывает все уровни системы. СОЕВ выполняет законченную функцию измерений времени, имеет нормированные метрологические характеристики и обеспечивает автоматическую синхронизацию времени с допускаемой погрешностью, не более указанной в таблице 4. СОЕВ создана на основе серверов точного времени Метроном-50М, устройства синхронизации системного времени УСВ-1, приёмника сигналов точного времени от спутниковой глобальной системы позиционирования (GPS) УССВ-16HVS. В состав СОЕВ входят часы УСПД, счётчиков, серверов ООО «ФС Елабуга» ООО «РУСЭНЕРГОСБЫТ».

Сервер ООО «ФС Елабуга» оснащен устройством синхронизации системного времени УСВ-1. Периодичность сравнения показания часов не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с.

УСПД ООО «ФС Елабуга» синхронизируется от сервера ООО «ФС Елабуга». Периодичность сравнения показаний осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с.

Сервер ООО «РУСЭНЕРГОСБЫТ» оснащён УССВ на базе серверов точного времени (основного и резервного) типа Метроном-50М. В качестве дополнительного УССВ используется приёмник УССВ-16HVS. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени (величины расхождения времени корректируемого и корректирующего компонентов). Уставка коррекции времени сервера равна ±1 с (параметр программируемый).

Сравнение показаний часов счетчиков и сервера УСПД ООО «ФС Елабуга» происходит при каждом сеансе связи «счетчик - УСПД», осуществляемом не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени счетчиков настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±3 с (параметр программируемый).

Программное обеспечение

Идентификационные данные метрологически значимой части ПО представлены в таблицах 1 - 2.

Таблица 1 - Идентификационные данные ПО сервера ООО «РУСЭНЕРГОСБЫТ»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	АльфаЦЕНТР
Номер версии (идентификационный номер) ПО	не ниже 12.01
Цифровой идентификатор ПО (MD 5, ac metrology.dll)	3E736B7F380863F44CC8E6F7BD211C54
Идентификационное наименование ПО	Энергия АЛЬФА 2
Номер версии (идентификационный номер) ПО	не ниже 2.0.0.2
Цифровой идентификатор ПО (MD 5, enalpha.exe)	17e63d59939159ef304b8ff63121df60

Таблица 2 - Идентификационные данные ПО сервера ООО «ФС Елабуга»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	«Пирамида 2000. Сервер»
Номер версии (идентификационный номер) ПО	не ниже 1.0.0
Цифровой идентификатор ПО (MD 5, CalcClients.dll)	e55712d0b1b219065d63da949114dae4
Цифровой идентификатор ПО (MD 5, CalcLeakage.dll)	b1959ff70be1eb17c83f7b0f6d4a132f
Цифровой идентификатор ПО (MD 5, CalcLosses.dll)	d79874d10fc2b156a0fdc27e 1ca480ac
Цифровой идентификатор ПО (MD 5, Metrology.dll)	52e28d7b608799bb3ccea41b548d2c83
Цифровой идентификатор ПО (MD 5, ParseBin.dll)	6f557f885b737261328cd77805bd1ba7
Цифровой идентификатор ПО (MD 5, ParseIEC.dll)	48e73a9283d1e66494521f63d00b0d9f
Цифровой идентификатор ПО (MD 5, ParseModbus.dll)	c391d64271acf4055bb2a4d3fe1f8f48
Цифровой идентификатор ПО (MD 5, ParsePiramida.dll)	ecf532935ca1a3fd3215049af1fd979f
Цифровой идентификатор ПО (MD 5, SynchroNSI.dll)	530d9b0126f7cdc23ecd814c4eb7ca09
Цифровой идентификатор ПО (MD 5, VerifyTime.dll)	1ea5429b261fb0e2884f5b356a1d1e75

Уровень защиты ПО «АльфаЦЕНТР» от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Уровень защиты ПО «Энергия АЛЬФА 2» от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Уровень защиты ПО «Пирамида 2000. Сервер» от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Состав измерительных каналов (ИК) АИИС КУЭ, метрологические и технические характеристики ИК АИИС КУЭ приведены в таблицах 3 - 5.

Таблица 3 - Состав ИК АИИС КУЭ, основные метрологические и технические характеристики ИК АИИС КУЭ

Номер ИК	Наименование объекта учета	Состав ИК АИИС КУЭ				УСПД/ УССВ
Номер ИК	Наименование объекта учета	Вид СИ, класс точности, коэффициент трансформации, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (рег. №)		Обозначение, тип		УСПД/ УССВ
			Кт = 0,5S	А	ТОЛ-СЭЩ-10
	ГПП-5, ЗРУ-10 кВ, 1 с.ш., яч.№108	н н	Ктт = 1000/5	В	ТОЛ-СЭЩ-10
			№ 32139-06	С	ТОЛ-СЭЩ-10
		К н	Кт = 0,5	А
1			Ктн = 10000/100	В	НАЛИ-СЭЩ-10
			№ 38394-08	С
		Счетчик	Кт = 0,5S/1,0 Ксч = 1 № 36697-08	СЭТ-4ТМ.03М.01			г- ю о 00 • - 40 о £ о . 1-4 г-. О 00 л & < О . К, О-И О и Т о га и Б >> g н ч U W о у о н о Й о и о >> о о о и о Ои о га Ои о
			Кт = 0,5S	А	ТОЛ-СЭЩ-10
	ГПП-5, ЗРУ-10 кВ, 2 с.ш., яч.№208	н н	Ктт = 1000/5	В	ТОЛ-СЭЩ-10
			№ 32139-06	С	ТОЛ-СЭЩ-10
		К н	Кт = 0,5	А
2			Ктн = 10000/100	В	НАЛИ-СЭЩ-10	СИКОН С70, рег. № 28822-05
			№ 38394-08	С
		Счетчик	Кт = 0,5S/1,0 Ксч = 1 № 36697-08	СЭТ-4ТМ.03М.01
			Кт = 0,5S	А	ТОЛ-СЭЩ-10
	ГПП-5, ЗРУ-10 кВ, 3 с.ш., яч.№308	н н	Ктт = 1000/5	В	ТОЛ-СЭЩ-10
			№ 32139-06	С	ТОЛ-СЭЩ-10
		К н	Кт = 0,5	А
3			Ктн = 10000/100	В	НАЛИ-СЭЩ-10
			№ 38394-08	С
		Счетчик	Кт = 0,5S/1,0 Ксч = 1 № 36697-08	СЭТ-4ТМ.03М.01
			Кт = 0,5S	А	ТОЛ-СЭЩ-10
	ГПП-5, ЗРУ-10 кВ,4 с.ш., яч.№408	н н	Ктт = 1000/5	В	ТОЛ-СЭЩ-10
			№ 32139-06	С	ТОЛ-СЭЩ-10
		К н	Кт = 0,5	А
4			Ктн = 10000/100	В	НАЛИ-СЭЩ-10
			№ 38394-08	С
		Счетчик	Кт = 0,5S/1,0 Ксч = 1 № 36697-08	СЭТ-4ТМ.03М.01

Примечания:

1 Допускается изменение наименования ИК без изменения объекта измерений.
2 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 3, при условии, что собственник АИИС КУЭ не претендует на улучшение указанных в таблице 4 метрологических характеристик.
3 Допускается замена УСПД, УССВ на аналогичные утвержденных типов.
4 Изменение наименования ИК и замена средств измерений оформляется техническим актом в установленном собственником АИИС КУЭ порядке. Технический акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 4 - Основные метрологические характеристики ИК

Номера ИК	Вид электроэнергии	Границы основной погрешности (±6), %	Границы погрешности в рабочих условиях (±6), %
1 - 4	Активная Реактивная	1,2 2,5	5,1 4,0
Пределы допускаемой погрешности СОЕВ, с		±5
Примечания: 1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая). 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие P = 0,95. 3 Погрешность в рабочих условиях указана при температуре окружающего воздуха в месте расположения счетчиков электроэнергии от плюс 5 до плюс 35 °С.

Таблица 5 - Основные технические характеристики ИК

Наименование характеристики

Значение

Нормальные условия: параметры сети:

- напряжение, % от ином
- ток, % от 1ном
- коэффициент мощности, cos9
- температура окружающей среды, °C

от 99 до 101

от 100 до 120 0,87

от +21 до +25

Условия эксплуатации: параметры сети:

- напряжение, % от ином
- ток, % от 1ном
- коэффициент мощности
- диапазон рабочих температур окружающей среды, °C:
- для ТТ и ТН
- для счетчиков
- для УСПД
- для Метроном-50М
- для УСВ-1

от 90 до 110

от 1(2) до 120 от 0,5 инд до 0,8 емк

от -45 до +40 от -40 до +60 от -10 до +50 от +15 до +30 от -10 до +50

Надежность применяемых в АИИС КУЭ компонентов: счетчики электрической энергии СЭТ-4ТМ.03М.01:

- среднее время наработки на отказ, ч, не менее
- среднее время восстановления работоспособности, ч, не более

140000

Продолжение таблицы 5

1	2
УСПД:
- среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч, не более	24
ИВК:
- коэффициент готовности, не менее	0,99
- среднее время восстановления работоспособности, ч, не более	1
Глубина хранения информации
счетчики электроэнергии:
- тридцатиминутный профиль нагрузки в двух направлениях,
сут, не менее	45
УСПД:
- суточные данные о тридцатиминутных приращениях
электроэнергии по каждому каналу и электроэнергии, потребленной
за месяц, сут, не менее	45
ИВК:
- результаты измерений, состояние объектов и средств
измерений, лет, не менее	3,5

Надежность системных решений:

- защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

- журнал счётчика:

- параметрирования;

- пропадания напряжения;

- коррекции времени в счетчике;

- журнал УСПД:

- параметрирования;

- пропадания напряжения;

- коррекции времени в счетчике и УСПД;

- пропадание и восстановление связи со счетчиком; Защищённость применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:

- электросчётчика;

- промежуточных клеммников вторичных цепей напряжения;

- испытательной коробки;

- УСПД;

- защита на программном уровне информации при хранении, передаче, параметрировании:

- счетчика электрической энергии;

- УСПД; Возможность коррекции времени в:

- счетчиках электрической энергии (функция автоматизирована);

- УСПД (функция автоматизирована);

- сервере ИВК (функция автоматизирована). Возможность сбора информации:

- о состоянии средств измерений (функция автоматизирована). Цикличность:

- измерений 30 мин (функция автоматизирована);

- сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 6.

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформаторы тока	ТОЛ-СЭЩ-10	12 шт.
Трансформаторы напряжения	НАЛИ-СЭЩ-10	4 шт.
Счетчики электрической энергии многофункциональные	СЭТ-4ТМ.03М.01	4 шт.
Устройства сбора и передачи данных (контроллеры сетевые индустриальные)	СИКОН С70	1 шт.
Серверы точного времени	Метроном-50М	2 шт.
Устройства синхронизации времени	УСВ-1	1 шт.
Методика поверки	МП-312601-0004.20	1 экз.
Формуляр	13526821.4611.132.ЭД.ФО	1 экз.

Поверка

осуществляется по документу МП-312601-0004.20 «Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения потребителя ООО «ФС Елабуга». Методика поверки», утвержденному ООО «ИИГ «Карнеол» 10.02.2020 г.

Основные средства поверки:

- трансформаторов тока - в соответствии с ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки;
- трансформаторов напряжения - в соответствии с ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки и/или МИ 2845-2003 ГСИ. Измерительные трансформаторы напряжения 6/^3.. .35 кВ. Методика поверки на месте эксплуатации;
- по МИ 3196-2009 ГСИ. Вторичная нагрузка трансформаторов тока. Методика выполнения измерений без отключения цепей;
- по МИ 3195-2009 ГСИ. Мощность нагрузки трансформаторов напряжения. Методика выполнения измерений без отключения цепей;
- счетчиков электрической энергии СЭТ-4ТМ.03М - в соответствии с методикой поверки ИЛГШ.411152.145РЭ1, являющейся приложением к руководству по эксплуатации ИЛГШ.411152.145РЭ. Методика поверки согласована с руководителем ФБУ «Нижегородский ЦСМ» 04.12.2007 г.;
- УСПД - в соответствии с документом ВЛСТ 220.00.000 И1 «Контроллеры сетевые индустриальные СИКОН С70. Методика поверки», утвержденным ФГУП «ВНИИМС» в 2005 г.;
- серверов точного времени Метроном-50М - в соответствии с документом М0050-2016-МП «Сервер точного времени Метроном-50М. Методика поверки», утвержденным ФГБУ «ГНМЦ» Минобороны России 10.04.2017 г.;
- устройств синхронизации времени УСВ-1 - в соответствии с документом «Устройство синхронизации времени УСВ-1. Методика поверки ВЛСТ 221.00.000МП», утвержденным ФГУП «ВНИИФТРИ» в декабре 2004 г.;
- радиочасы МИР РЧ-02.00 (рег. № 46656-11);
- прибор комбинированный Testo 622 (рег. № 53505-13).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения потребителя ООО «ФС Елабуга», аттестованном ООО «ИИГ «КАРНЕОЛ», аттестат аккредитации № RA.RU.312601 от 05.06.2019 г.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения потребителя ООО «ФС Елабуга»

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Изготовитель

Общество с ограниченной ответственностью «РУСЭНЕРГОСБЫТ»

(ООО «РУСЭНЕРГОСБЫТ»)

ИНН 7706284124

Адрес: 119048, г. Москва, Комсомольский проспект, д. 42, стр. 3

Телефон: +7 (495) 926-99-00

Факс: +7 (495) 280-04-50

Испытательный центр

Общество с ограниченной ответственностью «ИНВЕСТИЦИОННОИНЖИНИРИНГОВАЯ ГРУППА «КАРНЕОЛ» (ООО «ИИГ «КАРНЕОЛ»)

ИНН 7456013961

Адрес: 455038, Челябинская область, г. Магнитогорск, проспект Ленина, д. 124, офис 15 Телефон: +7 (982) 282-82-82

Факс: +7 (982) 282-82-82

E-mail: carneol@bk.ru

Аттестат аккредитации ООО «ИИГ «КАРНЕОЛ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312601 от 05.06.2019 г.

Приложение № 4 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «20» ноября 2020 г. № 1859

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Самарской области (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, а также для автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную измерительную систему с централизованным управлением, распределенной функцией измерения.

АИИС КУЭ состоит из трех уровней:

Первый уровень - измерительно-информационный комплекс (ИИК) включает в себя измерительные трансформаторы напряжения (ТН), измерительные трансформаторы тока (ТТ), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ) включает устройства сбора и передачи данных (УСПД) ОАО «РЖД», выполняющие функции сбора, хранения результатов измерений и их передачи на уровень ИВК;

Третий уровень - информационно-вычислительный комплекс (ИВК) включает в себя Центр сбора данных ОАО «РЖД» на базе программного обеспечения (ПО) «Энергия Альфа 2», сервер ООО «РУСЭНЕРГОСБЫТ» на базе ПО «АльфаЦЕНТР» и ПО «Энергия Альфа 2», построенный на базе виртуальной машины, функционирующей в распределенной среде виртуализации VMware VSphere, устройства синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, автоматизированные рабочие места персонала.

Цифровой сигнал с выходов счетчиков измерительных каналов при помощи технических средств приёма-передачи данных поступает на входы УСПД ОАО «РЖД, где осуществляется формирование и хранение информации.

Далее по основному каналу связи, организованному на базе волоконно-оптической линии связи, данные с УСПД ОАО «РЖД» передаются на сервер Центра сбора данных ОАО «РЖД», где осуществляется оформление отчетных документов. Цикличность сбора информации - не реже одного раза в сутки.

Передача информации об энергопотреблении от сервера Центра сбора данных ОАО «РЖД» на сервер ООО «РУСЭНЕРГОСБЫТ» производится автоматически, путем межсерверного обмена.

Обработка измерительной информации (умножение на коэффициенты трансформации ТТ и ТН) происходит автоматически в счетчике, либо в УСПД, либо в ИВК.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), которая охватывает все уровни системы. СОЕВ выполняет законченную функцию измерений времени, имеет нормированные метрологические характеристики и обеспечивает автоматическую синхронизацию времени с допускаемой погрешностью не более, указанной в таблице 4. СОЕВ включает в себя устройство синхронизации времени УСВ-3, серверы точного времени Метроном-50М, приёмники сигналов точного времени от спутниковой глобальной системы позиционирования yCCB-35HVS и yCCB-16HVS, часы сервера центра сбора данных ОАО «РЖД», сервера ООО «РУСЭНЕРГОСБЫТ», часы УСПД и счётчиков.

Сервер центра сбора данных ОАО «РЖД» оснащен устройством синхронзации времени УСВ-3. В качестве дополнительного УССВ используется приёмник УССВ-35HVS. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).

УСПД ОАО «РЖД» синхронизируются от сервера Центра сбора данных ОАО «РЖД». Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

Счетчики синхронизируются от УСПД ОАО «РЖД». Сравнение показаний часов счетчиков и УСПД происходит при каждом сеансе связи счетчик - УСПД. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

Программное обеспечение

Идентификационные данные метрологически значимой части программного обеспечения (ПО) представлены в таблицах 1-2.

Таблица 1 - Идентификационные данные ПО «Энергия Альфа 2»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Энергия Альфа 2
Номер версии (идентификационный номер) ПО	не ниже 2.0.0.2
Цифровой идентификатор ПО (MD 5, enalpha.exe)	17e63d59939159ef304b8ff63121df60

Таблица 2 - Идентификационные данные ПО «АльфаЦЕНТР»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	АльфаЦЕНТР
Номер версии (идентификационный номер) ПО	не ниже 12.01
Цифровой идентификатор ПО (MD 5, ac metrology.dll )	3E736B7F380863F44CC8E6F7BD211C54

Уровень защиты ПО «АльфаЦЕНТР» от непреднамеренных и преднамеренных изменений соответствует уровню «средний», в соответствии с Р 50.2.077-2014.

Уровень защиты ПО «Энергия Альфа 2» от непреднамеренных и преднамеренных изменений соответствует уровню «высокий», в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ, метрологические и технические характеристики ИК АИИС КУЭ приведены в таблицах 3 - 5.

Таблица 3 - Состав ИК АИИС КУЭ и их основные метрологические и технические характеристики

Номер ИК	Наименование объекта учета	Состав ИК АИИС КУЭ
		Вид СИ, класс точности, коэффициент трансформации, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (рег. №)		Обозначение, тип		УСПД/УССВ
1	2	3		4		5
1	ПС 110 кВ Печерский Берег тяговая, Ввод 110 кВ Т1- 110 ПГ	н н	L'yCOS Ктт=150/5 №30489-09	А	TG145N	RTU-327 Рег. № 41907-09/ УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17
				В	TG145N
				С	TG145N
		К н	Кт=0,2 Ктн=110000/^3/100^3 №24218-08	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Кт=0^/0,5 Ксч=1 №31857-11	A1802RALXQ-P4GB-DW-4
2	ПС 110 кВ Печерский Берег тяговая, ГРЩ 0,22 кВ, Ф.ПГ-1	н н	Кт=0,58 Ктт=200/5 №74332-19	А	ТТИ-30
				В	ТТИ-30
				С	ТТИ-30
		К н	-
		Счетчик	Кт=0^/0,5 Ксч=1 №16666-97	EA02RAL-P4B-4

Продолжение таблицы 1

1	2	3		4		5
3	ПС 110 кВ Печерский Берег тяговая, ГРЩ 0,22 кВ, Ф.ПГ-2	н н	Кт=0,58 Ктт=200/5 №74332-19	А	ТТИ-30	RTU-327 Рег. № 41907-09/ УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17
				В	ТТИ-30
				С	ТТИ-30
		К н	-
		Счетчик	I<tC),2S/C),5 Ксч=1 №16666-97	EA02RAL-P4B-4
Примечания: 1 Допускается изменение наименования ИК без изменения объекта измерений. 2 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 3, при условии, что собственник АИИС КУЭ не претендует на улучшение указанных в таблице 4 метрологических характеристик. 3 Допускается замена УСПД, УССВ на аналогичные утвержденных типов. 4 Изменение наименования ИК и замена средств измерений оформляется техническим актом в установленном собственником АИИС КУЭ порядке. Технический акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 4 - Основные метрологические характеристики ИК

Номера ИК	Вид электроэнергии	Границы основной погрешности (±6), %	Границы погрешности в рабочих условиях (±6), %
1	Активная Реактивная	0,5 1,1	2,0 2,0
2, 3	Активная Реактивная	0,8 1,9	4.7 2.8
Пределы допускаемой погрешности СОЕВ, с		±5
Примечания: 1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая). 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие P = 0,95. 3 Погрешность в рабочих условиях указана для тока 2(5)% 1ном cosф = 0,5инд и температуры окружающего воздуха в месте расположения счетчиков электроэнергии от плюс 5 до плюс 35°С.

Таблица 5 - Основные технические характеристики ИК

Наименование характеристики	Значение
1	2
Нормальные условия:
параметры сети:
- напряжение, % от ином	от 99 до 101
- ток, % от 1ном	от 100 до 120
- коэффициент мощности cos9	0,87
температура окружающей среды, °C:	от +21 до +25
- для счетчиков активной энергии:
ГОСТ 31819.22-2012, ГОСТ 30206-94	от +21 до +25
- для счетчиков реактивной энергии:
ТУ 4228-011-29056091-11	от +21 до +25
ГОСТ 26035-83	от +18 до +23
Условия эксплуатации:
параметры сети:
- напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 1(2) до 120
- коэффициент мощности	от 0,5 инд до 0,8 емк
диапазон рабочих температур окружающего воздуха, °C:
- для ТТ и ТН	от -50 до +40
- для счетчиков	от -40 до +65
- для УСПД RTU-327	от +1 до +50
- для УСВ-3	от -25 до +60
- для Метроном-50М	от +15 до +30
магнитная индукция внешнего происхождения, мТл, не более	0,5

Продолжение таблицы 5

1	2
Надежность применяемых в АИИС КУЭ компонентов:
счетчики электроэнергии Альфа А1800:
- среднее время наработки на отказ, ч, не менее	120000
- среднее время наработки на отказ, ч, не менее	72
- среднее время восстановления работоспособности, ч, не более
счетчики электроэнергии ЕвроАльфа:
- среднее время наработки на отказ, ч, не менее	50000
- среднее время восстановления работоспособности, ч, не более	72
УСПД RTU-327
- наработка на отказ, ч, не менее	35000
- время восстановления, ч, не более	24
ИВК:
- коэффициент готовности, не менее	0,99
- среднее время восстановления работоспособности, ч, не более	1
Глубина хранения информации
ИИК:
- счетчики электроэнергии:
- тридцатиминутный профиль нагрузки в двух направлениях,
сут, не менее	45
ИВКЭ:
- УСПД RTU-327
- суточные данные о тридцатиминутных приращениях
электроэнергии по каждому каналу и электроэнергии,	45
потребленной за месяц, сут, не менее
ИВК:
- результаты измерений, состояние объектов и средств	3,5
измерений, лет, не менее

Надежность системных решений:

- защита от кратковременных сбоев питания сервера, УСПД с помощью источника бесперебойного питания;
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

- журнал счётчика:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике;
- журнал УСПД:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике и УСПД;
- пропадание и восстановление связи со счетчиком; Защищённость применяемых компонентов:
- механическая защита от несанкционированного доступа и пломбирование:
- электросчётчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- УСПД;

- защита на программном уровне информации при хранении, передаче, параметрировании:

- счетчика электрической энергии;

- УСПД;

Возможность коррекции времени в:

- счетчиках электрической энергии (функция автоматизирована);

- УСПД (функция автоматизирована);

- сервере ИВК (функция автоматизирована).

Возможность сбора информации:

- о состоянии средств измерений (функция автоматизирована). Цикличность:

- измерений 30 мин (функция автоматизирована);

- сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 6.

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
1	2	3
Трансформаторы тока	TG145N	3 шт.
Трансформаторы тока	ТТИ-30	6 шт.
Трансформаторы напряжения	НАМИ-110 УХЛ1	3 шт.
Счетчики электроэнергии многофункциональные	ЕвроАЛЬФА	2 шт.
Счетчики электрической энергии трехфазны многофункциональные	Альфа А1800	1 шт.
Устройство сбора и передачи данных	RTU-327	2 шт.
Устройство синхронизации времени	УСВ-3	1 шт.
Сервер точного времени	Метроном-50М	2 шт.
Методика поверки	МП-312235-087-2020	1 экз.
Формуляр	13526821.4611.137.ЭД.ФО	1 экз.

Поверка

осуществляется по документу МП-312235-087-2020 «Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Самарской области, утвержденному ООО «Энергокомплекс»» 24.03.2020 г.

Основные средства поверки:

- трансформаторов тока - в соответствии с ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки;
- трансформаторов напряжения - в соответствии с ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки и/или МИ 2925-2005 ГСИ. Измерительные трансформаторы напряжения 35...330/V3 кВ. Методика поверки на месте эксплуатации с помощью эталонного делителя;
- по МИ 3196-2009 ГСИ. Вторичная нагрузка трансформаторов тока. Методика выполнения измерений без отключения цепей;

- по МИ 3195-2009 ГСИ. Мощность нагрузки трансформаторов напряжения. Методика выполнения измерений без отключения цепей;

- счетчиков электрической энергии ЕвроАльфа - в соответствии с методикой поверки с помощью установок МК6800, МК6801 для счетчиков классов точности 0,2 и 0,5 и установок ЦУ 6800 для счетчиков классов точности 1,0 и 2,0;
- счетчиков электрической энергии Альфа А1800 - в соответствии с документом ДЯИМ.411152.018 МП «Счетчики электрической энергии трехфазные многофункциональные Альфа А1800. Методика поверки», утвержденному ФГУП «ВНИИМС» в 2011 г. и документу ДЯИМ.411152.018 МП «Счетчики электрической энергии трехфазные многофункциональные Альфа А1800. Дополнение к методике поверки», утвержденному в 2012 г.;
- УСПД RTU-327 - в соответствии с документом ДЯИМ.466215.007 МП «Устройства сбора и передачи данных серии RTU-327. Методика поверки», утвержденным ФГУП «ВНИИМС» в 2009 г.;
- устройства синхронизации времени УСВ-3 - в соответствии с документом «Инструкция. Устройства синхронизации времени УСВ-3. Методика поверки. ВЛСТ.240.00.000МП», утвержденному руководителем ФГУП «ВНИИФТРИ» в 2012 г.;
- серверов точного времени Метроном-50М - в соответствии с документом М0050-2016-МП «Сервер точного времени Метроном-50М. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 10.04.2017 г.;
- радиочасы МИР РЧ-02.00 (рег. № 46656-11);
- прибор комбинированный Testo 622 (рег. № 53505-13).

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Самарской области, аттестованном ООО «Энергокомплекс», аттестат аккредитации № RA.RU.312235 от 31.08.2017 г.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Самарской области

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Изготовитель

Общество с ограниченной ответственностью «РУСЭНЕРГОСБЫТ»

(ООО «РУСЭНЕРГОСБЫТ»)

ИНН 7706284124

Адрес: 119048, г. Москва, Комсомольский проспект, д. 42, стр. 3

Телефон: +7 (495) 926-99-00

Факс: +7 (495) 280-04-50

Испытательный центр

Общество с ограниченной ответственностью «Энергокомплекс»

(ООО «Энергокомплекс»)

Адрес: 455017, Челябинская обл., г. Магнитогорск, ул. Мичурина, д. 26, 3 Телефон: +7 (351) 958-02-68

E-mail: encomplex@yandex.ru

Аттестат аккредитации ООО «Энергокомплекс» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312235 от 31.08.2017 г.

Приложение № 3 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «20» ноября 2020 г. № 1859

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ЗАО «ЧЗМК»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ЗАО «ЧЗМК» (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, а также для автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

Измерительные каналы состоят из трех уровней АИИС КУЭ:

Первый уровень - измерительно-информационный комплекс (ИИК), включающий в себя измерительные трансформаторы напряжения (ТН), измерительные трансформаторы тока (ТТ), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройства сбора и передачи данных (УСПД), выполняющего функции сбора, хранения результатов измерений и передачи их на уровень ИВК;

Третий уровень - информационно-вычислительный комплекс (ИВК) включает в себя серверы баз данных ЗАО «ЧЗМК» на базе ПО «Энергосфера», сервер ООО «РУСЭНЕРГОСБЫТ» на базе ПО «АльфаЦЕНТР» и ПО «Энергия Альфа 2», УССВ-16HVS каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, автоматизированные рабочие места персонала (АРМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в сигналы, которые по вторичным измерительным цепям поступают на измерительные входы счетчика электроэнергии. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности. Электрическая энергия, как интеграл по времени от мощности, вычисляется для интервалов времени 30 минут.

Цифровой сигнал с выходов счетчиков ИК №№ 3 - 5 посредством линий связи (RS485), с выходов счетчиков ИК №№ 1, 2, 6, 7 посредством GSM каналов связи поступает в УСПД уровня ИВКЭ, где производится сбор результатов измерений, данных о состоянии средств измерений и хранение полученных данных.

Далее информация по WIFI каналам связи передается на сервер ЗАО «ЧЗМК» и по GSM-каналам связи информация с УСПД передается на сервер ООО «РУСЭНЕРГОСБЫТ». Также организованы каналы связи от сервера ЗАО «ЧЗМК» на сервер ООО «РУСЭНЕРГОСБЫТ» посредством Internet соединения.

Формирование и передача данных прочим участникам и инфраструктурным организациям оптового и розничного рынков электроэнергии и мощности (ОРЭМ) за электронно-цифровой подписью ООО «РУСЭНЕРГОСБЫТ» в виде макетов XML формата 50080, 51070, 80020, 80030, 80040, 80050, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ осуществляется сервером ООО «РУСЭНЕРГОСБЫТ» по коммутируемым телефонным линиям, каналу связи Internet через интернет-провайдера или сотовой связи.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), которая охватывает все уровни системы. СОЕВ выполняет законченную функцию измерений времени, имеет нормированные метрологические характеристики и обеспечивает автоматическую синхронизацию времени с допускаемой погрешностью, не более указанной в таблице 3. СОЕВ включает в себя серверы точного времени Метроном-50М, приёмник сигналов точного времени от спутниковой глобальной системы позиционирования (GPS) yCCB-16HVS, часы сервера ООО «РУСЭНЕРГОСБЫТ», часы сервера ЗАО «ЧЗМК» и счётчиков.

УСПД ЗАО «ЧЗМК» имеющее встроенный GPS(ГЛОНАСС)-приемник, осуществляет прием меток точного времени от спутников системы глобального позиционирования. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

Сервер ЗАО «ЧЗМК» и счетчики ИК синхронизируются от УСПД ЗАО «ЧЗМК». Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР», ПО «Энергия Альфа 2», ПО «Энергосфера», в состав которого входят программы, указанные в таблицах 1 и 2.

ПО предназначено для автоматического сбора, обработки и хранения данных, отображения полученной информации в удобном для анализа и отчётности виде, взаимодействия со смежными системами.

ПО обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое ПО «АльфаЦЕНТР», ПО «Энергия Альфа 2», ПО «Энергосфера».

Таблица 1 - Идентификационные данные ПО ИВК сервера ООО «РУСЭНЕРГОСБЫТ»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	АльфаЦЕНТР
Номер версии (идентификационный номер) ПО	не ниже 12.01
Цифровой идентификатор ПО (MD 5, ac metrology.dll )	3E736B7F380863F44CC8E6F7BD211C54
Идентификационное наименование ПО	Энергия Альфа 2
Номер версии (идентификационный номер) ПО	не ниже 2.0.0.2
Цифровой идентификатор ПО (MD 5, enalpha.exe)	17e63d59939159ef304b8ff63121df60

Таблица 2 - Идентификационные данные ПО ИВК сервера ЗАО «ЧЗМК»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	«Энергосфера»
Номер версии (идентификационный номер) ПО	не ниже 7.0
Цифровой идентификатор ПО (MD5, pso metr.dll)	cbeb6f6ca69318bed976e08a2bb7814b

Уровень защиты ПО «АльфаЦЕНТР» от непреднамеренных и преднамеренных изменений - «средний», в соответствии с Р 50.2.077-2014.

Уровень защиты ПО «Энергия Альфа 2» от непреднамеренных и преднамеренных изменений - «высокий», в соответствии с Р 50.2.077-2014.

Уровень защиты ПО «Энергосфера» от непреднамеренных и преднамеренных изменений - «высокий», в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ, метрологические и технические характеристики ИК АИИС КУЭ приведены в таблицах 3 - 5.

Таблица 3 - Состав ИК АИИС КУЭ и их основные метрологические и технические характеристики

Номер ИК	Наименование объекта учета	Состав ИК АИИС КУЭ
		Вид СИ, класс точности, коэффициент трансформации, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (рег. №)		Обозначение, тип		УССВ/УСПД
1	2	3		4		5
1	ГПП 35 кВ ЗАО "ЧТОЭЗ", РУ-6 кВ, 1 СШ-6 кВ, яч.18, ф.18-20 - 6 кВ	н н	Кт=0,5 Ктт=1000/5 №1261-59	А	ТПОЛ-10	Метроном-50М № 68916-17 ЭКОМ-3000 №17049-14
				В	-
				С	ТПОЛ-10
			Кт=0,5 Ктн=6000/100 №831-53	А В С	НТМИ-6
		Счетчик	Кт=0,5Б/1,0 Ксч=1 №36355-07	ПСЧ-4ТМ.05М
2	ГПП 35 кВ ЗАО ЧТОЭЗ, РУ-6 кВ, 2 СШ-6 кВ, яч.12, ф.12-14-6 кВ	н н	Кт=0,5 Ктт=1000/5 №1261-59	А	ТПОЛ-10
				В	-
				С	ТПОЛ-10
			Кт=0,5 Ктн=6000/100 №831-53	А В С	НТМИ-6
		Счетчик	Кт=0,5Б/1,0 Ксч=1 №36355-07	ПСЧ-4ТМ.05М

Продолжение таблицы 3

1	2	3		4		5
3	ЦРП 6 кВ ЗАО "ЧЗМК", РУ-6 кВ, 1 СШ-6 кВ, яч.7, ф.7, КЛ-6 кВ к ТП-7 6 кВ	н н	Кт=0,5 Ктт=150/5 №1856-63	А	ТВЛМ-10	Метроном-50М № 68916-17 ЭКОМ-3000 №17049-14
				В	-
				С	ТВЛМ-10
			Кт=0,5 Ктн=6000/100 №2611-70	А В С	НТМИ-6-66
		Счетчик	Кт=0,5в/1,0 Ксч=1 №36355-07	ПСЧ-4ТМ.05М
4	ЦРП 6 кВ ЗАО "ЧЗМК", РУ-6 кВ, 2 СШ-6 кВ, яч.30, ф.30, КЛ-6 кВ к ТП-17 6 кВ	н н	Кт=0,5 Ктт=150/5 №1276-59	А	ТПЛ-10
				В	-
				С	ТПЛ-10
			Кт=0,5 Ктн=6000/100 №2611-70	А В С	НТМИ-6-66
		Счетчик	Кт=0,5в/1,0 Ксч=1 №36355-07	ПСЧ-4ТМ.05М
5	ЦРП 6 кВ ЗАО "ЧЗМК", РУ-6 кВ, 2 СШ-6 кВ, яч.34, ф.34, КЛ-6 кВ к ЦТП 6 кВ	н н	Кт=0,5 Ктт=150/5 №1276-59	А	ТПЛ-10
				В	-
				С	ТПЛ-10
			Кт=0,5 Ктн=6000/100 №2611-70	А В С	НТМИ-6-66
		Счетчик	Кт=0,5в/1,0 Ксч=1 №36355-07	ПСЧ-4ТМ.05М

Продолжение таблицы 3

1	2	3		4		5
6	РЩ-0,4 кВ Баня №9, КЛ-0,4 кВ	н н	Кт=0,5 Ктт=100/5 №47959-11	А	ТОП-0,66	Метроном-50М № 68916-17 ЭКОМ-3000 №17049-14
				В	ТОП-0,66
				С	ТОП-0,66
		Е	-	А В С	-
		Счетчик	Кт=0,5Б/1,0 Ксч=1 №46634-11	ПСЧ-4ТМ.05МК.16
7	Щит 0,4 кВ на проходной завода, ф.6, КЛ-0,4 кВ ЗАО Кумир	н н	Кт=0,5 Ктт=100/5 № 47959-16	А	ТОП-0,66
				В	ТОП-0,66
				С	ТОП-0,66
		Е	-	А В С	-
		Счетчик	Кт=0,5Б/1,0 Ксч=1 №46634-11	ПСЧ-4ТМ.05МК.16
Примечания: 1 Допускается изменение наименования ИК без изменения объекта измерений. 2 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 3, при условии, что собственник АИИС КУЭ не претендует на улучшение указанных в таблице 4 метрологических характеристик. 3 Допускается замена УСПД, УССВ на аналогичные утвержденных типов. 4 Изменение наименования ИК и замена средств измерений оформляется техническим актом в установленном собственником АИИС КУЭ порядке. Технический акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 4 - Основные метрологические характеристики ИК

Номера ИК	Вид электроэнергии	Границы основной погрешности (±6), %	Границы погрешности в рабочих условиях (±6), %
1 - 5	Активная Реактивная	1,2 2,5	5,7 4,3
6, 7	Активная Реактивная	1,0 2,1	5,6 4,2
Пределы допускаемой погрешности СОЕВ, с		±5
Примечания: 1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая). 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие P = 0,95. 3 Погрешность в рабочих условиях указана для тока 2(5)% 1ном cosф = 0,5инд и температуры окружающего воздуха в месте расположения счетчиков электроэнергии от плюс 5 до плюс 35°С.

Таблица 5 - Основные технические характеристики ИК

Наименование характеристики	Значение
1	2
Нормальные условия: параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности cos9 температура окружающей среды, °C:	от 99 до 101 от 100 до 120 0,87 от +21 до +25
Условия эксплуатации: параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности диапазон рабочих температур окружающего воздуха, °C: - для ТТ и ТН - для счетчиков - для УСПД - для Метроном-50М магнитная индукция внешнего происхождения, мТл, не более	от 90 до 110 от 5 до 120 от 0,5 инд до 0,8 емк от -40 до +35 от -40 до +60 от 0 до +40 от +15 до +30 0,5

Продолжение таблицы 5

1	2
Надежность применяемых в АИИС КУЭ компонентов:
счетчики электрической энергии многофункциональные
ПСЧ-4ТМ.05М:
- среднее время наработки на отказ, ч, не менее	140000
- среднее время восстановления работоспособности, ч, не более	72
счетчики электрической энергии многофункциональные
ПСЧ-4ТМ.05МК:
- среднее время наработки на отказ, ч, не менее	165000
- среднее время восстановления работоспособности, ч, не более	72
ЭКОМ-3000:
- среднее время наработки на отказ, ч, не менее	100000
ИВК:
- коэффициент готовности, не менее	0,99
- среднее время восстановления работоспособности, ч, не более	1
Глубина хранения информации
электросчетчики:
- тридцатиминутный профиль нагрузки в двух направлениях,
сут, не менее	45
УСПД:
- суточные данные о тридцатиминутных приращениях
электроэнергии по каждому каналу и электроэнергии, потребленной
за месяц, сут, не менее	45
ИВК:
- результаты измерений, состояние объектов и средств
измерений, лет, не менее	3,5

Надежность системных решений:

- защита от кратковременных сбоев питания сервера, УСПД с помощью источника бесперебойного питания;
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

- журнал счётчика:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике;
- журнал УСПД:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике и УСПД;
- пропадание и восстановление связи со счетчиком; Защищённость применяемых компонентов:
- механическая защита от несанкционированного доступа и пломбирование:
- электросчётчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- УСПД;
- защита на программном уровне информации при хранении, передаче, параметрировании:
- счетчика электрической энергии;

- УСПД;

Возможность коррекции времени в:

- счетчиках электрической энергии (функция автоматизирована);

- УСПД (функция автоматизирована);

- сервере ИВК (функция автоматизирована).

Возможность сбора информации:

- о состоянии средств измерений (функция автоматизирована).

Цикличность:

- измерений 30 мин (функция автоматизирована);

- сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 6.

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформаторы тока	ТПОЛ-10	4 шт.
Трансформаторы тока	ТПЛ-10	4 шт.
Трансформаторы тока	ТВЛМ-10	2 шт.
Трансформаторы тока	ТОП-0,66	6 шт.
Трансформаторы напряжения	НТМИ-6	2 шт.
Трансформаторы напряжения	НТМИ-6-66	2 шт.
Счетчики электрической энергии многофункциональные	ПСЧ-4ТМ.05М	5 шт.
Счетчики электрической энергии многофункциональные	ПСЧ-4ТМ.05МК	2 шт.
Устройства сбора и передачи данных	ЭКОМ-3000	1 шт.
Сервер точного времени	Метроном-50М	2 шт.
Методика поверки	МП-312235-086-2020	1 экз.
Формуляр	13526821.4611.027.ЭД.ФО	1 экз.
Технорабочий проект	13526821.4611.027.Т1.01	1 экз.

Поверка

осуществляется по документу МП-312235-086-2020 «ГСИ. Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ЗАО «ЧЗМК» . Методика поверки», утвержденному ООО «Энергокомплекс» 20.03.2020 г.

Основные средства поверки:

- трансформаторов тока - в соответствии с ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки;
- трансформаторов напряжения - в соответствии с ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки и/или МИ 2845-2003 Измерительные трансформаторы напряжения 6/^3.. .35 кВ. Методика поверки на месте эксплуатации;
- счетчиков электрической энергии многофункциональных ПСЧ-4ТМ.05М по методике поверки ИЛГШ.411152.146РЭ1, являющейся приложением к руководству по эксплуатации ИЛГШ.411152.146РЭ. Методика поверки согласована с руководителем ФГУ «Нижегородский ЦСМ» 20.11.2007 г.;
- счетчиков электрической энергии многофункциональных ПСЧ-4ТМ.05МК - по документу «Счетчик электрической энергии многофункциональный ПСЧ-4ТМ.05МК. Руководство по эксплуатации. Часть 2. Методика поверки» ИЛГШ.411152.167РЭ1, утвержденному руководителем ФГУ «Нижегородский ЦСМ» 21.03.2011 г.;
- устройств сбора и передачи данных ЭКОМ-3000 - по документу ПБКМ.421459.007 МП «Устройства сбора и передачи данных «ЭКОМ-3000». Методика поверки», утвержденному ФГУП «ВНИИМС» в 20.04.2014 г.;
- серверов точного времени Метроном-50М - в соответствии с документом М0050-2016-МП «Сервер точного времени Метроном-50М. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 10.04.2017 г.;
- радиочасы МИР РЧ-02.00 (рег. № 46656-11);
- прибор комбинированный Testo 622 (рег. № 53505-13).

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ЗАО «ЧЗМК», аттестованном ООО «РусЭнергоПром», аттестат аккредитации № RA.RU.312149

от 04.05.2017 г.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Изготовитель

Общество с ограниченной ответственностью «РУСЭНЕРГОСБЫТ»

(ООО «РУСЭНЕРГОСБЫТ»)

ИНН 7706284124

Адрес: 119048, г. Москва, Комсомольский проспект, д. 42, стр. 3

Телефон: +7 (495) 926-99-00

Факс: +7 (495) 280-04-50

Испытательный центр

Общество с ограниченной ответственностью «Энергокомплекс»

(ООО «Энергокомплекс»)

Адрес: 455017, Челябинская обл., г. Магнитогорск, ул. Мичурина, д. 26, 3 Телефон: +7 (351) 958-02-68

E-mail: encomplex@yandex.ru

Приложение № 1 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «20» ноября 2020 г. № 1859

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки поверочные рентгеновского излучения УПР-АТ300

Назначение средства измерений

Установки поверочные рентгеновского излучения УПР-АТ300 (далее - установки) предназначены для хранения и передачи единиц кермы в воздухе и мощности кермы в воздухе, амбиентного эквивалента дозы и мощности амбиентного эквивалента дозы, индивидуального эквивалента дозы и мощности индивидуального эквивалента дозы, направленного эквивалента дозы и мощности направленного эквивалента дозы рентгеновского излучения рабочим эталонам и средствам измерений при поверке, калибровке и испытаниях в качестве рабочего эталона 1-го разряда по ГОСТ Р 8.804-2012.

Описание средства измерений

Принцип действия установки основан на создании коллимированного поля рентгеновского излучения рентгеновским аппаратом и формирователем поля рентгеновского излучения (ФРП) с известным спектральным распределением и с мощностью кермы в воздухе, известной в интервале рабочих расстояний установки. Задание рабочего расстояния обеспечивается с помощью системы позиционирования (СП).

Спектральное распределение рентгеновского излучения задается напряжением, подаваемым на рентгеновскую трубку, и фильтрацией, установленной на выходе из рентгеновской трубки.

Диапазон значений мощности кермы в воздухе рентгеновского излучения, обеспечиваемый установкой для выбранного спектрального распределения, достигается изменением тока, протекающего через рентгеновскую трубку, и изменением расстояния относительно фокусного пятна рентгеновской трубки в интервале рабочих расстояний установки.

Размер поля излучения варьируется диаметром выходной диафрагмы ФРП и (или) расстоянием «источник-детектор».

Вид и значение дозиметрической величины, используемой при поверке (калибровке, градуировке или испытаниях) средства измерений, определяются расчетным путем на основе данных калибровки установки для заявленного перечня режимов излучения.

Установки выпускаются в двух модификациях: УПР-АТ300/1 и УПР-АТ300/2, которые отличаются используемыми рентгеновскими аппаратами.

В качестве источника рентгеновского излучения в установках используется высоко стабилизированный промышленный рентгеновский аппарат ISOVOLT Titan E с максимальным напряжением генерирования 225 кВ для установки УПР-АТ300/1 или ISOVOLT Titan E с максимальным напряжением генерирования 160 кВ для установки УПР-АТ300/2.

Основными составными частями установки являются:

- рентгеновский аппарат (РА);
- формирователь поля рентгеновского излучения ФРП-АТ300 (ФРП);
- система позиционирования (СП);
- камера-монитор;
- блок измерительный электрометрический;
- система радиационного контроля (СРК);
- система видеоконтроля (СВК)
- система видеонаблюдения показаний (СВП).

РА обеспечивает генерацию рентгеновского излучения.

ФРП обеспечивает создание поля рентгеновского излучения с заданными параметрами.

СП обеспечивает позиционирование облучаемого объекта в поле рентгеновского излучения.

Камера-монитор, подключенная к блоку измерительному электрометрическому, обеспечивает контроль наличия и стабильность радиационного выхода рентгеновской трубки.

СРК обеспечивает радиационный контроль на рабочем месте оператора.

СВК обеспечивает видеонаблюдение за помещением, в котором расположена установка.

СВП обеспечивает наблюдение за облучаемым объектом.

Установка является стационарным оборудованием и монтируется в специально оборудованном помещении, обеспечивающем защиту персонала от воздействия рентгеновского излучения.

Оборудование установки размещается в двух смежных помещениях: в комнате облучения (рабочей камере) и комнате управления (операторской). Вход в рабочую камеру осуществляется из операторской через входную дверь, снабженную элементами системы сигнализации и блокировки. Рабочая камера считается радиационно опасной зоной.

В рабочей камере размещаются: составные части РА (блок рентгеновской трубки, блок генератора, система охлаждения); составные части ФРП (облучатель ФРП, блок управления ФРП-АТ300, комплект фильтров, комплект дисков, комплект диафрагм, комплект кабелей); составные части СП (механизм СП, блок управления СП, пульт управления СП, устройство сигнализации); устройство аварийного стопа; система лазерной привязки; блок распределительный; камера-монитор; составные части СРК (блок детектирования БД1 СРК, устройство сигнализации УС1 СРК), составные части СВП (видеокамера наблюдения показаний, монитор наведения, распределитель видеосигнала) и СВК (видеокамеры контроля помещения).

В операторской на рабочем месте оператора размещаются составные части РА (пульт управления РА), составные части ФРП (пульт управления ФРП-АТ300, комплект принадлежностей ФРП); составные части СП (источник бесперебойного питания, кнопочный пост); блок измерительный электрометрический; составные части СРК (блок детектирования БД2 СРК, устройство сигнализации УС2 СРК, пульт управления ПУ-АТ900); составные части СВК (видеорегистратор, монитор видеоконтроля); составная часть СВП (монитор видеонаблюдения показаний); персональный компьютер (ПК).

Контроль радиационной обстановки в зонах обслуживания установки выполняется с помощью системы сигнализации и блокировки рентгеновского аппарата, СРК и средств дозиметрического контроля. При этом контроль с помощью рентгеновского аппарата и системы сигнализации и блокировки основан на состоянии высокого напряжения, подаваемого на рентгеновскую трубку, а контроль с помощью СРК - на измерении мощности дозы рентгеновского излучения в заданных зонах обслуживания установки.

Общий вид установки представлен на рисунке 1. На рисунках 2-5 показаны места пломбирования составных частей установки от несанкционированного доступа.

Приказ Росстандарта №1859 от 20.11.2020, https://oei-analitika.ru

Рисунок 1 - Общий вид установки поверочной рентгеновского излучения УПР-АТ300

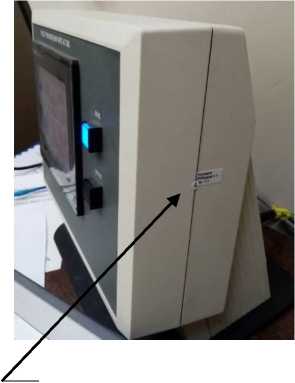

Рисунок 2 - Пульт управления ФРП-АТ300

Место пло мбирования

Рисунок 3 - Блок управления ФРП-АТ300

Место пло мбирования

Рисунок 4 - Блок управления СП

Место пло мбирования

Рисунок 5 - Пульт управления СП

Программное обеспечение

Программное обеспечение (ПО) установки состоит из встроенного и внешнего (прикладного).

Встроенное ПО включает:

- программу контроллера ФРП-АТ300 (блока управления ФРП-АТ300), которая обеспечивает управление процессом перемещения (позиционирования) диска с фильтрами и заслонки и обработку сигналов ФРП;
- программу контроллера СП (блока управления СП), которая обеспечивает управление и позиционирование подвижной платформы по заданным координатам и обработку сигналов СП;
- программу панели оператора ФРП-АТ300 (панели оператора пульта управления ФРП-АТ300), которая обеспечивает отображение состояния облучателя ФРП и инициализацию процесса перемещения заслонки и диска путем передачи команд и обмена данными

с контроллером ФРП;

- программу панели оператора СП (панели оператора пульта управления СП), которая обеспечивает отображение текущего состояния СП и передачу команд позиционирования контроллеру СП.

Внешнее ПО включает в себя программу «UPR Measurement», которая обеспечивает связь установки с ПК, внесение, редактирование и сохранение в базе данных метрологически значимых величин (доступно после введения пароля), получение и обработку измеряемых величин. Внешнее ПО поставляется на компакт-диске, устанавливается на ПК и используется при подключении установки к ПК по каналу связи USB.

Все перечисленное ПО установки является метрологически значимым.

Влияние ПО учтено при нормировании метрологических характеристик.

Уровень защиты встроенного и внешнего программного обеспечения установки от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО установок УГР-АТ300

Идентификационные данные (признаки)	Значение
Встроенное Г	Ю
Наименование ГО	Грограмма контроллера ФРГ-АТ300
Идентификационное наименование ГО	FRPcontroller.1.1
Номер версии (идентификационный номер) ГО	1.1^Х)
Цифровой идентификатор ГО	Не определен²⁾
Наименование ГО	Грограмма контроллера СГ
Идентификационное наименование ГО	SPcontroller.1.1
Номер версии (идентификационный номер) ГО	1.1¹⁾
Цифровой идентификатор ГО	Не определен²⁾
Наименование ГО	Грограмма панели оператора ФРГ-АТ300
Идентификационное наименование ГО	FRPpanel.1.1
Номер версии (идентификационный номер) ГО	1.1¹⁾
Цифровой идентификатор ГО	Не определен²⁾
Наименование ГО	Грограмма панели оператора СГ
Идентификационное наименование ГО	SPpanel.1.1
Номер версии (идентификационный номер) ГО	1.1¹⁾
Цифровой идентификатор ГО	Не определен²⁾
Внешнее ГО³⁾
Наименование ГО	UPR Measurement
Идентификационное наименование ГО	UPRMES.exe
Номер версии (идентификационный номер) ГО	1.0.0.0¹⁾
Цифровой идентификатор ГО (MD5)	763dc2c4dd35bc2118a7c7ee28e2df46⁴⁾
¹⁾ Номер версии ГО должен соответствовать идентификационному наименованию ГО и быть не ниже указанного в таблице. ²⁾ Встроенное ГО устанавливается на стадии производства. Доступа к цифровому идентификатору встроенного ГО нет. ³⁾ Идентификационные данные внешнего ГО заносят в руководство по эксплуатации (раздел «Особые отметки») и в протокол поверки. ⁴⁾ Контрольная сумма относится к указанной в таблице версии ГО.

Метрологические и технические характеристики

В установке реализуются режимы рентгеновского излучения в соответствии с ISO 4037-1:2019, ГОСТ Р МЭК 61267-2001 и PTW WG 6.25. Параметры режимов рентгеновского излучения приведены в таблице 2. Режимы рентгеновского излучения, реализуемые на конкретной установке, определяются потребителем при заказе и приводятся в приложении В Руководства по эксплуатации.

Таблица 2 - Параметры режимов рентгеновского излучения, реализуемых на установке

Код режима	Номинальное значение слоя половинного ослабления (СПО), мм¹	Диапазон расстояний R, мм	Код режима	Номинальное значение слоя половинного ослабления (СПО), мм¹	Диапазон расстояний R, мм
Режимы в соответствии с ISO 4037-1:2019			RQR6	3,0 Al	от 500 до 2500
L30	1,56 Al	1000	RQR7	3,5 Al	от 500 до 2500
L35	2,18 Al	от 1000 до 2500	RQR8	4,0 Al	от 500 до 2500
L55	0,248 Cu	от 1000 до 2500	RQR9	5,0 Al	от 500 до 2500
L70	0,483 Cu	от 1000 до 2500	RQR10	6,6 Al	от 500 до 2500
L100	1,22 Cu	от 1000 до 2500	RQA2	2,2 Al	от 1000 до 2500
L125	1,98 Cu	от 1000 до 2500	RQA3	3,8 Al	от 1000 до 2500
L170²	3,40 Cu	от 1000 до 2500	RQA4	5,4 Al	от 1000 до 2500
L210²	4,52 Cu	от 1000 до 2500	RQA5	6,8 Al	от 1000 до 2500
N15	0,157 Al	1000	RQA6	8,2 Al	от 1000 до 2500
N20	0,344 Al	1000	RQA7	9,2 Al	от 1000 до 2500
N25	0,662 Al	1000	RQA8	10,1 Al	от 1000 до 2500
N30	1,16 Al	1000	RQA9	11,6 Al	от 1000 до 2500
N40	2,63 Al	от 1000 до 2500	RQA10	13,3 Al	от 1000 до 2500
N60	0,234 Cu	от 1000 до 2500	RQT8	6,9 Al	от 1000 до 2500
N80	0,578 Cu	от 1000 до 2500	RQT9	8,4 Al	от 1000 до 2500
N100	1,09 Cu	от 1000 до 2500	RQT10	10,1 Al	от 1000 до 2500
N120	1,67 Cu	от 1000 до 2500	Режимы в соответствии с PTW WG 6.25
N150	2,30 Cu	от 1000 до 2500	WAV20	0,26 Al	1000
N200²	3,92 Cu	от 1000 до 2500	WAV25	0,35 Al	1000
H30	0,364 Al	1000	WAV28	0,40 Al	1000
H40	0,815 Al	от 1000 до 2500	WAV30	0,43 Al	1000
H60	2,53 Al	от 1000 до 2500	WAV35	0,51 Al	1000
H80	0,176 Cu	от 1000 до 2500	WAV40	0,58 Al	1000
H100	0,294 Cu	от 1000 до 2500	WAV50	0,70 Al	1000
H150	0,808 Cu	от 1000 до 2500	WMV20	0,31 Al	1000
H200²	1,54 Cu	от 1000 до 2500	WMV25	0,36 Al	1000
Режимы в соответствии с ГОСТ Р МЭК 61267-2001			WMV28	0,37 Al	1000
Режимы в соответствии с ГОСТ Р МЭК 61267-2001			WMV30	0,38 Al	1000
RQR2	1,4 Al	от 500 до 2500	WMV35	0,41 Al	1000
RQR3	1,8 Al	от 500 до 2500	WMV40	0,45 Al	1000
RQR4	2,2 Al	от 500 до 2500	WMV50	0,56 Al	1000
RQR5	2,6 Al	от 500 до 2500

Таблица 3 - Метрологические характеристики установок УПР-АТ300

Наименование характеристики	Значение
Диапазон мощности кермы в воздухе, Гр/с: - УПР-АТ300/1	от 2,0-10^-8 до 1,5-10’²*
- УПР-АТ300/2	от 3,540’⁸ до 1,5-10’²*
Диапазон мощности амбиентного, индивидуального, направленного эквивалентов дозы, Зв/с: - УПР-АТ300/1 - УПР-АТ300/2	от 2,740’⁸ до 3,240’³* от 5,3-10^-8 до 3,240’³*
Диапазон кермы в воздухе, Гр: - УПР-АТ300/1 - УПР-АТ300/2	от 2,540’⁷ до 15* от 3,540’⁷ до 15*
Диапазон амбиентного, индивидуального, направленного эквивалентов дозы, Зв: - УПР-АТ300/1 - УПР-АТ300/2	от 3,3-10^-7 до 3,2* от 5,2-10^-7 до 3,2*
Пределы допускаемой относительной погрешности установок, %:
- по керме в воздухе и мощности кермы в воздухе	±3
- по амбиентному, индивидуальному, направленному эквиваленту дозы и их мощностям	±5
Диаметр равномерного поля рентгеновского излучения (неравномерность не более ±3 %), мм, не менее:
- на расстоянии 1,0 м от фокусного пятна рентгеновской трубки	120
- на расстоянии 2,5 м от фокусного пятна рентгеновской трубки	300
* Указан полный диапазон измерений. Рабочий диапазон измерений, не выходящий за пределы полного диапазона, указан в Руководстве по эксплуатации установки (Приложение В).

Таблица 4 - Основные технические характеристики установок УПР-АТ300

Наименование характеристики	Значение
Время установления рабочего режима, ч, не более	1
Время непрерывной работы, ч, не менее	8
Нестабильность установки за время непрерывной работы, %, не более	0,3
Диапазон рабочих напряжений, кВ:
- УПР-АТ300/1	от 5 до 225
- УПР-АТ300/2	от 5 до 160
Интервал рабочих расстояний, м	от 0,5 до 2,5
Относительное отклонение установки расстояния от выходной втулки формирователя поля рентгеновского излучения до опорной поверхности стола, %, не более	±0,2
Отклонение оси юстировочного лазерного устройства от продольной оси системы позиционирования на 1 м, мм, не более	5
Высота центральной оси пучка рентгеновского излучения от уровня пола, мм	1250±20
Диапазон перемещений рабочего стола системы позиционирования, мм, не менее:
- по горизонтали вдоль оси пучка излучения	от 0 до 2300
- по горизонтали поперек оси пучка излучения	от 0 до 670
- по вертикали поперек оси пучка излучения	от 0 до 200

Наименование характеристики	Значение
Диапазон перемещений рабочего стола системы позиционирования вокруг вертикальной оси, °	360 с фиксацией через 15 (для поворотного столика)
Электропитание от сети переменного тока (кроме рентгеновского аппарата):
- напряжение, В	230±23
- частота, Гц	50±1
Мощность, потребляемая установкой от сети переменного тока при номинальном напряжении 230 В без учета мощности потребления рентгеновским аппаратом, В-А, не более	2000
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С	от +15 до +30
- относительная влажность воздуха при температуре +25 °С без конденсации влаги, %, не более	80
- атмосферное давление, кПа	от 84 до 106,7
Средняя наработка на отказ, ч	20000

Таблица 5 - Габаритные размеры и масса составных частей установки

Наименование	Длина, мм,	Ширина, мм,	Высота,	Масса, кг,
Наименование	не более	не более	мм, не более	не более
Система позиционирования: - механизм СП	3900	1630	1700	380
- блок управления СП	415	800	2000	130
- пульт управления СП	220	176	100	1
Формирователь поля рентгеновского излучения ФРП-АТ300/1 (ФРП-АТ300/2): - облучатель ФРП-АТ300/1 (ФРП-АТ300/2)	780	540	760	90
- блок управления ФРП-АТ300	300	600	600	30
- пульт управления ФРП-АТ300	300	200	290	4

Знак утверждения типа

наносится на наклейку, расположенную на боковой поверхности стола механизма СП, и на титульный лист Руководства по эксплуатации методом компьютерной графики.

Комплектность средства измерений

Таблица 6 - Комплект поставки установок поверочных рентгеновского излучения УПР-АТ300

Наименование, тип	Обозначение	Кол-во	Примечание
1 Формирователь поля рентгеновского излучения ФРП-АТ300/1 (ФРП-АТ300/2) в составе:	ТИАЯ.441343.001
- облучатель ФРП-АТ300/1 (ФРП-АТ300/2) в составе:		1
- основание		1
- крепление рентгеновской трубки		1
-заслонка		1
- узел диафрагм		1
- отсек дополнительных фильтров		1

Наименование, тип	Обозначение	Кол-во	Примечание
- кожух		1
- блок управления ФРП-АТ300		1
- пульт управления ФРП-АТ300		1
- комплект дисков		1
- комплект диафрагм		1
- комплект кабелей		1
- комплект фильтров		1
- комплект принадлежностей ФРП-АТ300		1
2 Система позиционирования в составе:	ТИАЯ.441574.014
- механизм системы позиционирования в составе:		1
- стол		1
- основание		1
- подвижная платформа		1
- механизм подъемный с рабочим столом		1
- блок управления СП		1
- пульт управления СП		1
- устройство сигнализации		1
- кнопочный пост		1
- источник бесперебойного питания		1
- комплект кабелей		1
3 Система видеонаблюдения показаний	ТИАЯ.468211.015	1
4 Система видеоконтроля	ТИАЯ.468211.014	1
5 Блок распределительный	ТИАЯ.468232.022	1
6 Система лазерной привязки	ТИАЯ.468379.002	1
7 Устройство аварийного стопа	ТИАЯ.468242.022	1
8 Датчик двери	ТИАЯ.468349.015	1
9 Устройство сигнализации		2
10 Камера-монитор TM7862		1
11 Блок измерительный электрометрический	ТИАЯ.411131.001-01	1
12 Измеритель-сигнализатор СРК-АТ2327	ТИАЯ.412118.014-426	1
13 Комплект приспособлений для проверки работоспособности установки		1
14 Комплект принадлежностей		1
15 Комплект запасных частей		1
16 Комплект монтажных частей		1
17 Комплект кабелей		1
18 Измеритель температуры двухканальный		1	Включает два термопреобразоват еля сопротивления
19 Компьютер персональный типа IBM-PC		1	Включает системный блок, клавиатуру, мышь, монитор, ИБП, принтер

Наименование, тип	Обозначение	Кол-во	Примечание
20 Адаптер интерфейсный USB-COMi-M		1
21 Адаптер интерфейсный USB-RS232	ТИАЯ.468369.039	2
22 Программное обеспечение «UPR Measurement»	ТИАЯ.00448-01	1	На внешнем носителе данных
23 Программное обеспечение «UPR Measurement». Руководство оператора	ТИАЯ.00448-01 34	1
24 Руководство по эксплуатации	ТИАЯ.412118.036 РЭ	1
25 Методика поверки	МП 2103-002-2020	1
Примечание. Высоко стабилизированный промышленный рентгеновский аппарат ISOVOLT Titan E, производства компании GE Inspection Technologies, в комплект поставки не входит и приобретается потребителем самостоятельно. Допускается применять рентгеновский аппарат другого типа с аналогичными или лучшими техническими характеристиками.

Поверка осуществляется по документу МП 2103-002-2020 «ГСИ. Установки поверочные рентгеновского излучения УПР-АТ300. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 16 января 2020 г.

Основные средства поверки:

- Вторичный эталон единиц кермы в воздухе, экспозиционной дозы, амбиентного, индивидуального, направленного эквивалентов дозы и их мощностей рентгеновского излучения по ГОСТ Р 8.804-2012 - установки дозиметрические напряжением от 5 до 300 кВ.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки (оттиск поверительного клейма) наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к установкам поверочным рентгеновского излучения УПР-АТ300

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия

ГОСТ 8.087-2000 ГСИ. Установки дозиметрические рентгеновского и гамма-излучений эталонные. Методика поверки по мощности экспозиционной дозы и мощности кермы в воздухе

ГОСТ Р 8.804-2012 ГСИ. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений

ТУ BY 100865348.044-2020 Установки поверочные рентгеновского излучения УПР-АТ300. Технические условия

Изготовитель

Научно-производственное унитарное предприятие «АТОМТЕХ» открытого акционерного общества «МНИПИ» (УП «АТОМТЕХ»), Республика Беларусь Адрес: 220005, Республика Беларусь, г. Минск, ул. Гикало, д. 5

Телефон: (+375 17) 2928142, (+375 17) 2882988 Факс: (+375 17) 2928142, (+375 17) 2882988

Web-сайт: www.atomtex.com

E-mail: info@atomtex.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева» Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: +7 (812) 251-76-01 Факс: +7 (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

Относительное отклонение СПО от номинального значения, %, не более:

- для режимов в соответствии с ISO 4037-1:2019 ±5
- для режимов в соответствии с ГОСТ Р МЭК 61267-2001 ±5
- для режимов в соответствии с PTB WG 6.25 ±10

Только для установки УПР-АТ300/1

Приложение № 7 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «20» ноября 2020 г. № 1859

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-10000

Назначение средства измерений Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-10000

(далее - резервуар) предназначен для измерений объема, а также приема, хранения и отпуска нефтепродуктов.

Описание средства измерений

Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочной таблице резервуара.

Резервуар представляет собой металлический сосуд в форме вертикального цилиндра, со стационарной крышей. На боковых стенках и крыше предусмотрены люки-лазы для обслуживания резервуара, а также смотровые, монтажные и замерные люки. Днище резервуара металлическое. Резервуар снабжен лестницей для доступа на крышу.

Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-10000 зав. № 24 установлен на территории резервуарного парка АО «Краснодарский

нефтеперерабатывающий завод - Краснодарэконефть», по адресу: 350007, Российская Федерация, Краснодарский край, г. Краснодар, ул. им. Захарова, 2.

Общий вид резервуара представлен на рисунке 1.

Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического теплоизолированного РВС-10000

Пломбирование резервуара стального вертикального цилиндрического теплоизолированного РВС-10000 не предусмотрено.

Программное обеспечение

отсутствует

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	10000
Пределы допускаемой относительной погрешности определения вместимости, %	±0,1

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающего воздуха, °С
- атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Срок службы, лет, не менее

Знак утверждения типа

наносится на титульный лист технического паспорта методом печати.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический теплоизолированный	РВС-10000 зав. № 24	1 шт.
Технический паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Поверка

осуществляется геометрическим методом по документу РМГ 105-2010 «ГСИ. Резервуары стальные вертикальные цилиндрические теплоизолированные. Методика поверки геометрическим методом».

Основные средства поверки:

- рулетка измерительная металлическая TR30/5 (регистрационный № 22003-07);
- рулетка измерительная металлическая D 80 (регистрационный № 21096-12);
- тахеометр электронный NTS-365R (регистрационный № 44038-10);
- нивелир с компенсатором VEGA L24, (регистрационный № 54719-19);
- рейка измерительная телескопическая VEGA TS3M (регистрационный № 51835-12);
- толщиномер ультразвуковой ТЭМП-УТ1 (регистрационный № 38230-08);
- линейка измерительная металлическая, 500 мм (регистрационный № 20048-05).

Знак поверки наносится на свидетельство о поверке резервуара.

Сведения о методиках (методах) измерений

отсутствуют

Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому теплоизолированному РВС-10000

Приказ Федерального агентства по техническому регулированию и метрологии от 07.02.2018 г. № 256 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Изготовитель

Открытое акционерное общество «Резметкон» (ОАО «Резметкон»)

ИНН 6141004383

Адрес: 346882, Ростовская обл., г. Батайск, ул. Энгельса, 347

Тел./факс: +7(86354) 7-08-83 / +7(86354) 7-08-83

Заявитель

Акционерное общество «Краснодарский нефтеперерабатывающий завод - Красно-дарэконефть» (АО «КНПЗ-КЭН»)

ИНН 2309021440

Адрес: 350007, г. Краснодар, ул. им. Захарова, 2

Тел./факс: +7(861) 219-83-11 / +7(861) 268-77-83

Испытательный центр

Общество с ограниченной ответственностью «Метрологический центр» (ООО «Метрологический центр»)

Адрес: 665816, Иркутская обл., г. Ангарск, 33-й мкр., д. 1, помещение 155

Тел./факс: 8 (3955) 68-05-77

E-mail: metrolog.irk@yandex.ru

Регистрационный номер RA.RU.312397 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

Приложение № 5 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «20» ноября 2020 г. № 1859

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной вертикальный цилиндрический с понтоном РВСП-10000

Назначение средства измерений

Резервуар стальной вертикальный цилиндрический с понтоном РВСП-10000 (далее - резервуар) предназначен для измерений объема, а также приема, хранения и отпуска нефтепродуктов.

Описание средства измерений

Резервуар представляет собой металлический сосуд в форме вертикального цилиндра, со стационарной крышей и понтоном. На боковых стенках и крыше предусмотрены люки-лазы для обслуживания резервуара, а также смотровые, монтажные и замерные люки. Днище резервуара металлическое. Резервуар снабжен лестницей для доступа на крышу.

Резервуар стальной вертикальный цилиндрический с понтоном РВСП-10000 зав. № 29 установлен на территории резервуарного парка АО «Краснодарский нефтеперерабатывающий завод - Краснодарэконефть», по адресу: 350007, Российская Федерация, Краснодарский край, г. Краснодар, ул. им. Захарова, 2.

Общий вид резервуара представлен на рисунке 1.

Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического с понтоном РВСП-10000

Пломбирование резервуара стального вертикального цилиндрического с понтоном РВСП-10000 не предусмотрено.

Программное обеспечение

отсутствует

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	10000
Пределы допускаемой относительной погрешности определения вместимости, %	±0,1

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающего воздуха, °С
- атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Срок службы, лет, не менее

Знак утверждения типа

наносится на титульный лист технического паспорта методом печати.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический с понтоном	РВСП-10000 зав. № 29	1 шт.
Технический паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки» (геометрический метод).

Основные средства поверки:

- рулетка измерительная металлическая TR30/5 (регистрационный № 22003-07);
- рулетка измерительная металлическая D 80 (регистрационный № 21096-12);
- нивелир с компенсатором VEGA L24, (регистрационный № 54719-19);
- рейка измерительная телескопическая VEGA TS3M (регистрационный № 5183512);
- толщиномер ультразвуковой ТЭМП-УТ1 (регистрационный № 38230-08);
- линейка измерительная металлическая, 500 мм (регистрационный № 20048-05).

Знак поверки наносится на свидетельство о поверке резервуара.

Сведения о методиках (методах) измерений

отсутствуют

Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому с понтоном РВСП-10000

Изготовитель

Открытое акционерное общество «Резметкон» (ОАО «Резметкон»)

ИНН 6141004383

Адрес: 346882, Ростовская обл., г. Батайск, ул. Энгельса, 347

Тел./факс: +7(86354) 7-08-83 / +7(86354) 7-08-83

Заявитель

Акционерное общество «Краснодарский нефтеперерабатывающий завод - Крас-нодарэконефть» (АО «КНПЗ-КЭН»)

ИНН 2309021440

Адрес: 350007, Краснодарский край, г. Краснодар, ул. им. Захарова, 2

Тел./факс: +7(861) 219-83-11 / +7(861) 268-77-83

Испытательный центр

Общество с ограниченной ответственностью «Метрологический центр» (ООО «Метрологический центр»)

Адрес: 665816, Иркутская обл., г. Ангарск, 33-й мкр., д. 1, помещение 155

Тел./факс: 8 (3955) 68-05-77

E-mail: metrolog.irk@yandex.ru

Приложение № 6 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «20» ноября 2020 г. № 1859

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические РВС-2000, РВС-4000, РВС- 10000

Назначение средства измерений

Резервуары стальные вертикальные цилиндрические РВС-2000, РВС-4000, РВС-10000 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.

Описание средства измерений

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочной таблице резервуара.

Резервуары представляют собой металлические сосуды в форме вертикального цилиндра, со стационарной крышей. На боковых стенках и крышах предусмотрены люки-лазы для обслуживания резервуаров, а также смотровые, монтажные и замерные люки. Днища резервуаров металлические. Резервуары снабжены лестницами для доступа на крыши.

Резервуары стальные вертикальные цилиндрические РВС-2000 зав. №№ 17, 18, РВС-4000 зав. № 54, РВС-10000 зав. № 26 установлены на территории резервуарного парка АО «Краснодарский нефтеперерабатывающий завод - Краснодарэконефть», по адресу: 350007, Российская Федерация, Краснодарский край, г. Краснодар, ул. им. Захарова, 2.

Общий вид резервуаров представлен на рисунках 1, 2 и 3.

Рисунок 1 - Общий вид резервуаров стальных вертикальных цилиндрических РВС-2000

Рисунок 2 - Общий вид резервуара стального вертикального цилиндрического РВС-4000

Рисунок 3 - Общий вид резервуара

стального вертикального цилиндрического РВС-10000

Пломбирование резервуаров стальных вертикальных цилиндрических РВС-2000, РВС-4000, РВС-10000 не предусмотрено.

Программное обеспечение

отсутствует

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	2000	4000	10000
Пределы допускаемой относительной погрешности определения вместимости, %	±0,2	±0,15	±0,1

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающего воздуха, °С
- атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Срок службы, лет, не менее

Знак утверждения типа

наносится на титульный лист технического паспорта методом печати.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВС-2000 зав. №№ 17, 18	2 шт.
Резервуар стальной вертикальный цилиндрический	РВС-4000 зав. № 54	1 шт.
Резервуар стальной вертикальный цилиндрический	РВС-10000 зав. № 26	1 шт.
Технический паспорт	-	4 экз.
Градуировочная таблица	-	4 экз.

Поверка

Основные средства поверки:

- рулетка измерительная металлическая TR30/5 (регистрационный № 22003-07);
- рулетка измерительная металлическая D 80 (регистрационный № 21096-12);
- нивелир с компенсатором VEGA L24, (регистрационный № 54719-19);
- рейка измерительная телескопическая VEGA TS3M (регистрационный № 51835-12);
- толщиномер ультразвуковой ТЭМП-УТ1 (регистрационный № 38230-08);
- линейка измерительная металлическая, 500 мм (регистрационный № 20048-05).

Знак поверки наносится на свидетельство о поверке каждого из резервуаров.

Сведения о методиках (методах) измерений

отсутствуют

Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-2000, РВС-4000, РВС-10000

Изготовитель

КЗРМК «Союзстальконструкция»

Адрес: г. Нижний Новгород

Заявитель

Акционерное общество «Краснодарский нефтеперерабатывающий завод - Красно-дарэконефть» (АО «КНПЗ-КЭН»)

ИНН 2309021440

Адрес: 350007, г. Краснодар, ул. им. Захарова, 2

Тел./факс: +7(861) 219-83-11 / +7(861) 268-77-83

Испытательный центр

Общество с ограниченной ответственностью «Метрологический центр» (ООО «Метрологический центр»)

Адрес: 665816, Иркутская обл., г. Ангарск, 33-й мкр., д. 1, помещение 155

Тел./факс: 8 (3955) 68-05-77

E-mail: metrolog.irk@yandex.ru

Техническая поддержка

2993 Kb

Файлов: 9 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 1859 от 20.11.2020

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

2993 Kb

Файлов: 9 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 1859 от 20.11.2020

Текст приказа Росстандарта № 1859 от 20.11.2020

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
