MHHHCTRFCIVO ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ «ВДВРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

О внесении изменений в описание типа на счетчики газа ультразвуковые . USZ 08

Во исполнение приказа Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940, в связи с обращением ЗАО «Хоневелл» от21 декабря2015 г.№PMCRMG12-2015/25 приказываю:

• 1. Внести изменения в описание типа счетчики газа ультразвуковые USZ 08, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 51422-12, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.



  *1 ^адм»«вис₁р_{а111о Ч} Работы и ^{₽ Но}‘

  связей

  .С.Голубев

Заместитель Руководителя

Федерального агентства

^сдлин>2(эластронногодокумента, падтканного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому ___________регулированию и метрологии.___________

Сертификат: 18&UB0002008D0118BB Комувьщан: Голубев Сергей Сергеевич Действителен: с 18.11.2015 до 18.11.2016 Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «28» марта 2016 г. № 347

Изменения в описание типа на счетчики газа ультразвуковые USZ 08

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа ультразвуковые USZ 08

Счетчики газа ультразвуковые USZ 08 (далее - счетчики) предназначены для измерений и вычислений объема и объемного расхода природного газа, пропана, бутана и других газов при рабочих условиях.

Принцип действия счетчиков основан на методе измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональная скорости потока, преобразуется в значение объемного расхода.

Конструктивно стандартная модель счетчика состоит из корпуса, в котором установлено шесть пар ультразвуковых приемопередатчиков (далее - УЗП), и блока электроники USE 09 (далее - вычислитель), который закреплен с наружной стороны корпуса и не подвержен влиянию давления измерительной линии.

УЗП крепятся непосредственно на корпусе счетчика и не выступают в проточную часть трубопровода, что обеспечивает минимальные потери давления газа на счетчике. Пары УЗП образуют акустические каналы, которые расположены симметрично относительно оси счетчика, что позволяет измерять расход газа в реверсивном направлении. Кроме этого возможно провести самодиагностику и анализ профиля потока. Измерения по акустическим каналам проводятся попеременно в обоих направлениях, что позволяет избежать влияния разности скорости распространения звука в измеряемой среде на точность измерений.

Вычислитель на основании результатов измерений по акустическим каналам рассчитывает скорость потока среды, усредненную по поперечному сечению счетчика, объемный расход и объем газа в прямом и обратном (при необходимости) направлениях. В его состав входит жидкокристаллический дисплей, на котором отображаются параметры настроек, значения измерений и вычислений, сообщения системы самодиагностики, предупреждения и аварийные сообщения, показания внешних датчиков температуры и давления.

Все изменения конфигурируемых параметров или архивов протоколируются в интегрированной энергонезависимой памяти вычислителя, кроме этого изменение параметров счетчика защищено специальным переключателем, находящимся на вычислителе, который должен быть закрыт и опломбирован при использовании счетчика для коммерческого учета. Счетчик присоединяется к трубопроводу с помощью фланцев, выполненных по стандартам ANSI, DIN, ГОСТ или специального исполнения (в зависимости от заказа).

В счетчиках предусмотрена возможность замены УЗП под давлением, в рабочем режиме без вывода прибора из эксплуатации.

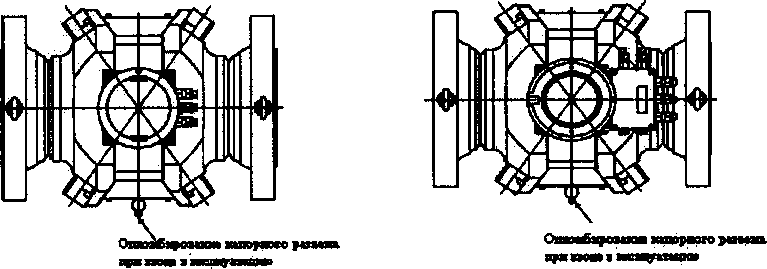

Вид сверху

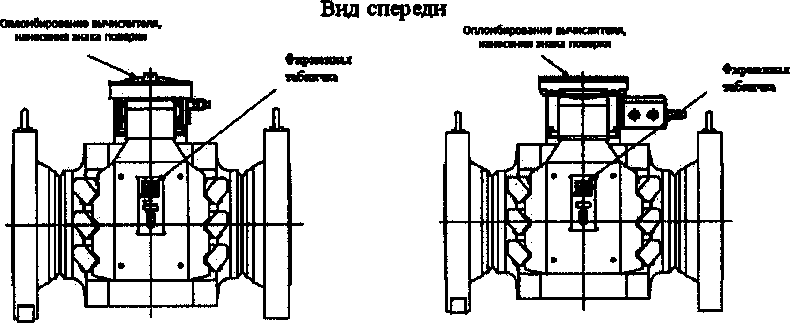

Рисунок 2 - Схемы пломбирования и нанесения знака поверки для моделей с электронным блоком USE 09 и USE 09-С

Счетчики имеют встроенное программное обеспечение (далее - ПО), включающее алгоритм вычисления, который основан на конструктивных особенностях счетчика. ПО установлено в вычислителе и аттестовано в установленном порядке по МИ 2955-2005, сертификат соответствия №06.0001.0410 выдан АНО «Межрегиональный испытательный центр» 14.07.2010 г с приложением №2 от 14 марта 2012 г.

ПО предназначено для расчета объема и объемного расхода газа при рабочих условиях, посредством измерения скорости потока газа на основании времени прохождения ультразвуковых импульсов по каждому из лучей, ее усреднением с учетом внутреннего диаметра.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Помимо возможности просмотра и изменения параметров с помощью магнитного стержня непосредственно на дисплее счетчика доступ может осуществляться с помощью конфигурационного программного обеспечения RMGView, которое состоит из модулей просмотра, диагностики и редактирования, предназначенных для проведения проверки технического состояния счетчика.

RMGView находится под многоуровневой системой защиты, которая предоставляет доступ только уполномоченным пользователям и одновременно определяет, какие параметры пользователь может вводить или изменять.

Метрологические и технические характеристики

Таблица 2 - Метрологические и технические характеристики

Продолжение таблицы 2

наносят на титульный лист руководства по эксплуатации методом компьютерной графики в верхнем левом углу, на лицевую панель вычислителя в верхнем левом углу методом наклейки.

Комплектность средства измерений

Таблица 3 - Комплектность

осуществляется по документу МП 51422-12 «Инструкция. ГСИ. Счетчики газа ультразвуковые USZ08. Методика поверки», утвержденному ФГУП «ВНИИР» 25 апреля 2012 г., с изменением №1, утвержденным 16 августа 2015 г.

Перечень основных средств поверки:

• - установка поверочная расходоизмерительная, поверочная среда: природный газ, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределом основной относительной погрешности ±0,23% (или средним квадратическим отклонением результатов измерений не более 0,05% при 11 независимых измерениях, и неисключенной систематической погрешности не превышающей 0,1%);

• - установка поверочная расходоизмерительная, поверочная среда: воздух, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределом основной относительной погрешности ±0,3%;

• - частотомер 43-63, диапазон измеряемых частот от 0,01 Гц до 20 МГц, по ДЛИ 2.721.007 ТУ;

• - термометр сопротивления типа ТСП, пределы измерений от минус 40 до 80 °C, предел допускаемой погрешности 0,1%;

• - эталонный манометр МО с верхним пределом измерений соответствующим верхнему пределу рабочего давления счетчика, класс точности 0,16 по ТУ 25-05-1664-74;

• - термометр ртутный, диапазон измерений от 0 до 50 °C, цена деления 0,1 °C по ГОСТ 28498-90;

• - барометр-анероид БАММ-1, диапазон измерений от 80 до 106,7 кПа, цена деления шкалы 100 Па по ТУ25-11.15135;

• - психрометр ВИТ-1, диапазон измерений относительной влажности от 30% до 80%, цена деления термометров 0,5 °C по ТУ 25-11.1645;

• - калибратор многофункциональный ASC300-R, генерирование постоянного тока в диапазоне от 0 до 24 мА, погрешность ±(0,015% от показания ±2мкА), имитация сигналов от термометров сопротивления PtlOO в диапазоне от минус 200 до плюс 300, абсолютная погрешность ±0,03°С.

Ультразвуковой счетчик газа USZ 08. Руководство по эксплуатации.

• 1. ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа

• 2. ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода.

• 3. Техническая документация фирмы «RMG Messtechnik GmbH», Германия.

Фирма «RMG Messtechnik GmbH», Германия.

Адрес:

Otto-Hahn Strasse, 5

35510 Butzbach

Тел. +49 (0)6033 897 134

Факс+49 (0)6033 897 191

www.honevwell.com/ps/rmg

Закрытое акционерное общество «Хоневелл»

Адрес:

121059, г. Москва, ул. Киевская, д. 7

Тел./факс (495) 496-90-10

ФГУП «ВНИИР»

Россия, 420088, г. Казань, ул. 2-ая Азинская, 7 «а»

Телефон: (843) 272-70-62

e-mail: vniirpr@bk.ru

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
