Усилители заряда и напряжения АР5210-16
Приказы по основной деятельности по агентству Вн. Приказ № 1481 от 03.09.2020
Лист № 1
Всего листов 4
Приложение к свидетельству № ___________
об утверждении типа средств измерений
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Усилители заряда и напряжения АР5210-16 Назначение средства измеренийУсилители заряда и напряжения АР5210-16 (далее по тексту - усилитель) предназначены для измерения, усиления и преобразования высокоимпедансного сигнала заряда пьезоэлектрических преобразователей и преобразователей со встроенным согласующим усилителем в низкоимпедансный сигнал напряжения.
Описание средства измеренийПринцип действия усилителя основан на преобразовании сигналов, поступающих от первичных преобразователей (вибропреобразователя, датчика силы, давления и т.д., далее - датчики) в низкоимпедансный сигнал напряжения. Усилитель может работать в режиме преобразования заряда или напряжения при работе с датчиками со встроенным согласующим усилителем. Для работы с датчиками с разными коэффициентами преобразования в усилителе предусмотрена возможность изменения (нормирования) коэффициента преобразования для получения нормализованного значения выходного напряжения. Наличие встроенных фильтров верхних (ФВЧ) и нижних (ФНЧ) частот позволяет выбрать оптимальную полосу пропускания.

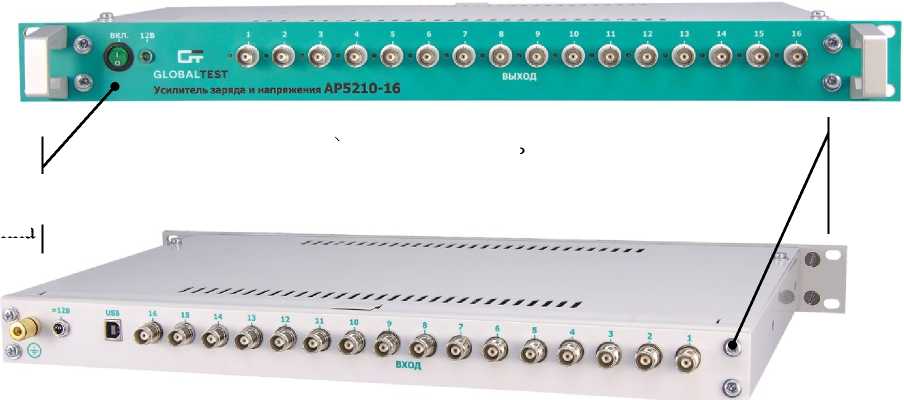

Конструкция усилителя допускает многоканальное (от 1 до 16 каналов) исполнение в одном корпусе. Внешний вид 16-ти канального исполнения усилителя и схема пломбирования от несанкционированного доступа представлены на рисунке 1.
знака утвер
ждения типа
Место
нанесения
нанесения
пломбы-
Место
этикетки
б) задняя панель
Рисунок 1 - Внешний вид усилителя заряда и напряжения АР5210-16
а) передняя панель
Программное обеспечение (ПО) предназначено для установления требуемых режимов работы, коэффициентов преобразования и частот среза ФНЧ. Метрологические характеристики усилителя нормированы с учетом влияния на них ПО.
Уровень защиты ПО соответствует уровню «низкий» по Р 50.2.077-2014. ПО не требует специальных средств защиты от преднамеренного воздействия, целостность ПО проверяется расчетом цифрового идентификатора (контрольной суммы исполняемого кода) с использованием алгоритма CRC-32. Характеристики ПО приведены в таблице 1.
Таблица 1 - Характеристики ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
АБКЖ.00013-01 |
|
Номер версии (идентификационный номер) ПО |
1.0.0 |
|
Цифровой идентификатор ПО (с использованием алгоритма CRС32) |
* |
|
* - Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) указывается в паспорте АБКЖ.431134.028ПС | |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Максимальный входной заряд (пик), пКл, не менее |
±104 |
|
Максимальное входное напряжение (пик), В, не менее |
±10 |
|
Коэффициент преобразования по заряду (соответствует ряду 1, 2, 5), мВ/пКл |
от 1 до 100 |
|
Коэффициент преобразования по напряжению (соответствует ряду 1, 2, 5) |
от 1 до 100 |
|
Пределы основной относительной погрешности коэффициента преобразования на частоте 1 кГц, % |
±1 |
|
Пределы дополнительной погрешности коэффициента преобразования в температурном диапазоне от 0 до плюс 40 °С, % |
±1 |
|
Рабочий диапазон частот, Гц |
от 0,2 до 100000 |
|
Неравномерность АЧХ в диапазоне от 3 до 30000 Гц, в пределах, % |
±0,4 |
|
Частота среза встроенного ФВЧ со спадом АЧХ не менее 40 дБ/декаду и затуханием минус 10 % на частоте среза, Гц |
0,2 |
|
Частоты среза встроенных ФНЧ со спадом АЧХ не менее 80 дБ/декаду и затуханием минус 10 % на частоте среза, кГц |
10, 20, 50, 100 |
|
Максимальное выходное напряжение (пик) при коэффициенте нелинейных искажений не более 5 %, В, не менее |
±10 |
|
СКЗ шума, приведенное к входу, в режиме преобразования заряда для ёмкости вибропреобразователя 1 нФ, пКл, не более |
20-10-3 |
|
СКЗ шума, приведенного к входу, в режиме усилителя напряжения, мкВ, не более |
20 |
|
Нормальные условия измерений:
|
от 18 до 25 80 |
Таблица 3 - Основные технические характеристики
|
Выходное сопротивление, Ом, не более |
100 |
|
Режим питания датчиков со встроенным усилителем:
|
24±4 5,6±1,2 |
|
Напряжение питания усилителя, В |
12±2 |
|
Ток потребления усилителя, А, не более |
1 |
|
Условия эксплуатации:
|
от 0 до +40 до 80 |
|
Габаритные размеры усилителя (ширинахглубинахвысота), мм, не более |
483х325х45 |
|
Масса усилителя, кг, не более |
4,5 |
|
Гарантийный срок хранения с момента изготовления, месяцев |
42 |
|
Гарантийный срок эксплуатации с момента поставки заказчику, месяцев |
36 |
Лист № 3 Всего листов 4 Знак утверждения типа наносится на лицевую панель с помощью самоклеющейся плёнки, а также на заглавный лист паспорта АБКЖ.431134.028ПС и руководства по эксплуатации АБКЖ.431134.028РЭ типографским способом в левом верхнем углу.
Комплектность средства измеренийТаблица 4 - Комплектность усилителя
|
Наименование |
Обозначение |
Количество, шт. |
|
Усилитель заряда и напряжения AP5210-16 |
АБКЖ.431134.028 |
1 |
|
Усилитель заряда и напряжения AP5210-16. Паспорт |
АБКЖ.431134.028ПС |
1 |
|
АР5 210-16 Explorer. Руководство оператора |
АБКЖ.00013-01 34 |
1 |
|
Программное обеспечение АР5210-16 Explorer |
АБКЖ.00013-01 |
1 |
|
Кабель интерфейсный USB А-В |
1 | |
|
Кабельный переходник АR10 |
АБКЖ.685121.013 |
16* |
|
Усилитель заряда и напряжения AP5210-16. Руководство по эксплуатации |
АБКЖ.431134.028РЭ |
одно на партию |
|
Усилители заряда и напряжения AP5210-16. Методика поверки |
А3009.0253.МП-2018 | |
|
Кабельный переходник АR15 |
АБКЖ.685121.018 |
по требованию |
|
Блок питания AS05-05 (~220В/=12В, 1,5А) | ||
|
Емкостной преобразователь Е1000 | ||
|
* - количество измерительных каналов указывается при заказе | ||
осуществляется по документу А3009.0253.МП-2018 «Усилители заряда и напряжения AP5210-16. Методика поверки», утвержденному ФГУП «РФЯЦ-ВНИИЭФ» 07.05. 2018 г.
Основные средства поверки: калибратор универсальный Н4-16 (рег. № 46627-11), мультиметр цифровой 34401А (рег. № 54848-13).
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт.
Сведения о методиках измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к усилителям заряда и напряжения АР5210-16.Приказ Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 г. № 1053 Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот 1А0-2 до 2А09 Гц.
АБКЖ.431134.028ТУ Усилитель заряда и напряжения АР5210-16. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»)
ИНН 5254021532
607185, г. Саров Нижегородской обл., ул. Павлика Морозова, д. 6
Телефон: (83130) 67777
Факс (83130) 67778
E-mail: mail@globaltest.ru
Web-site: www.globaltest.ru
Лист № 4 Всего листов 4 Испытательный центр
Федеральное Государственное унитарное предприятие «Российский федеральный ядер-ный центр - Всероссийский научно-исследовательский институт экспериментальной физики» (ФГУП «РФЯЦ-ВНИИЭФ»)
607188 г.Саров Нижегородской обл., пр. Мира, д. 37
Телефон: (83130) 22224, (83130) 22253 Факс (83130) 22232
E-mail: shvn@olit.vniief.ru
Аттестат аккредитации ФГУП «РФЯЦ-ВНИИЭФ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311769 от 07.07.2016 г.
