Лист № 1

Всего листов 4

Приложение к свидетельству № 36037 об утверждении типа средств измерений

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки поверочные УКДУП-АМ (далее - установки) предназначены для измерений угла попорота вала и воспроизведения частоты вращения вала.

Установки представляют собой измерительно-вычислительный комплекс и могут быть использованы для поверки и контроля датчиков угла поворота Л178 и датчиков угла поворота универсальных ДПС-У.

Управление работой установок производится с помощью компьютера одним оператором. В соответствии с управляющей программой установка задает направление и частоту вращения вала проверяемого датчика и определяет метрологические характеристики проверяемого датчика по его выходным сигналам. Информация о результатах поверки выводится на дисплей и происходит печать протокола поверки с помощью принтера.

Установки выпускаются в двух модификациях УКДУП-АМ и УКДУП-АМ/1 (УКДУП-АМ/1 не включает в свой состав ПЭВМ).

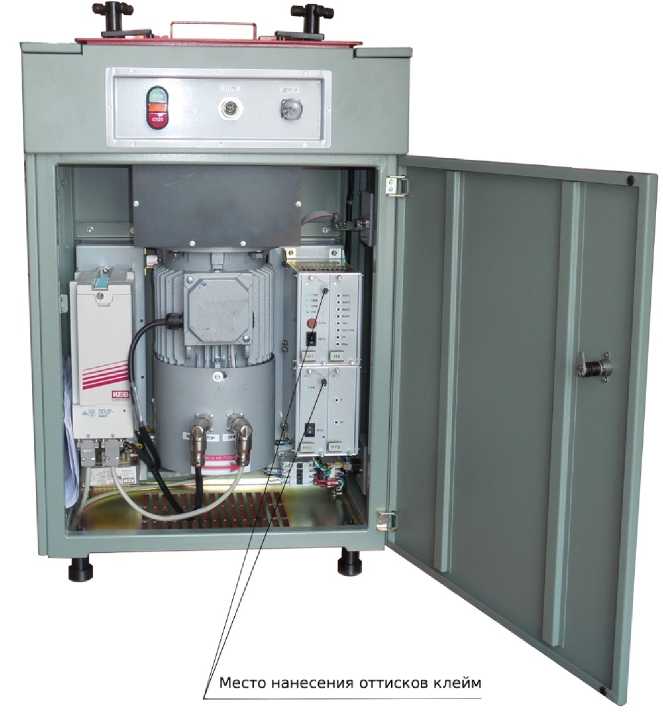

Рисунок 1

Программное обеспечение имеет два уровня:

- встроенное программное обеспечение установки (бортовая программа УКДУП-АМ);

- устанавливаемое на ПЭВМ программное обеспечение, метрологически значимая часть которого вынесена в отдельную библиотеку (модуль сбора, обработки, оценки и вывода результатов).

Идентификационные данные метрологически значимого программного обеспечения

приведены в таблице 1.

Таблица 1

Защита программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий».

Метрологические и технические характеристики

Таблица № 2

наносится на табличку фирменную методом металлофото, на эксплуатационную документацию типографским способом.

Обозначение и наименование модификаций установок приведено в таблице 2.

Таблица 2

Комплектность модификаций установок приведена в таблице 3. Таблица 3

*Допускается замена устройств на другие устройства, имеющие аналогичные или лучшие характеристики.

осуществляется по документу МФИЛ.401229.002 Д1 «Установка поверочная УКДУП-АМ. Методика поверки», согласованному ГЦИ СИ ФГУ "Пензенский ЦСМ" в июне 2009 года.

Перечень рекомендуемых основных средств поверки:

• - частотомер электронно-счётный Ч3-64/1 2540^-3 - 2,5 с, 0,15 - 10 В, погрешность ±0,1%;

• - датчик угла поворота Л178/1.2 от 0 до 360 °;

• - мера угла поворота МУП от 0 до 360 °, погрешность ±12';

• - мегаомметр Ф4102/1-1М 1500 В, класс точности 1,5;

• - универсальная пробойная установка УПУ-10М от 0 до 10 кВ, погрешность ± 4%.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Методика измерений приведена в разделе 3 «Использование по назначению» руководства по эксплуатации МФИЛ.401229.002 РЭ.

• 1 ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

• 2 Установка поверочная УКДУП-АМ. Технические условия. МФИЛ.401229.002 ТУ.

Публичное акционерное общество «Электромеханика» (ПАО «Электромеханика») Адрес: 440052, г. Пенза, ул. Гоголя, 51/53

ИНН: 5836605167

Тел.: (8412) 32-41-47, факс: (8412) 32-21-29

ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)

Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20

Тел./факс: (8412) 49-82-65       e-mail: pcsm@sura.ru

Аттестат аккредитации ГЦИ СИ ФБУ «Пензенский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30033-10 от 20.07.2010 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

А.В. Кулешов

М.п. «02» сентября 2020 г.
