№1380 от 13.08.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 178247
ПРИКАЗ.
О переоформлении свидетельства об утверждении типа СИ
Меры угла поворота МУП
Приказы по основной деятельности по агентству Вн. Приказ № 1380 от 13.08.2020
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «13» августа 2020 г. № 1380
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Меры угла поворота МУП
Назначение средства измеренийМеры угла поворота МУП (далее - МУП) предназначены для воспроизведения угловых перемещений.
Описание средства измеренийПринцип действия МУП заключается в прерывании потока излучения светодиодов, использующихся в фотоэлектрических преобразователях угловых перемещений.
МУП представляют собой металлический диск с перфорированным внешним краем. Габаритные и установочные размеры МУП позволяют использовать их в составе датчиков угла поворота Л178.

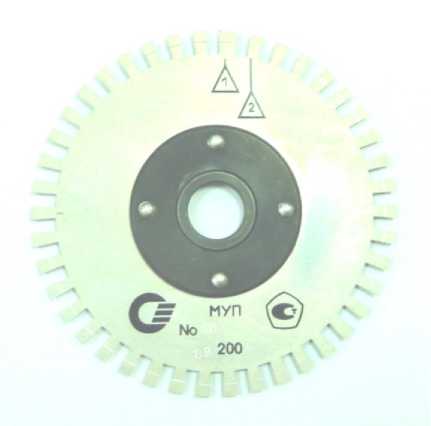

Фотография общего вида приведена на рисунке 1.
Рисунок 1
Метрологические и технические характеристикиТаблица 1 Метрологические и технические характеристики
Диапазон воспроизводимых углов от 0 до 360°
|
Количество дискрет на полный оборот |
42x2 |
|
Угол поворота, соответствующий первому зубу с прилежащим пазом |
10° 8' |
|
Угол поворота, соответствующий зубьям с прилежащим пазом с условными | |
|
номерами от 2 по 42 |
8° 32' |
|
Пределы допускаемой абсолютной погрешности угла поворота, | |
|
соответствующие зубу с прилежащим пазом |
± 12' |
|
Масса, кг, не более |
0,057 |
|
Толщина, мм |
0,8 |
|
Диаметр, мм |
98 |
Диаметр посадочного отверстия, мм 15
|
Допуск торцевого биения, мм, не более |
0,15 |
|
Средний срок службы, лет |
10 |
|
Условия эксплуатации: | |
|
- диапазон температуры воздуха, °С |
от + 10 до + 35 |
|
- атмосферное давление, кПа (мм рт. ст.) |
84-106,7 (630-800) |
|
- верхнее значение относительной влажности воздуха при | |
|
температуре 25 °С, % |
80 |
наносится на плоскость МУП и на титульный лист эксплуатационной документации офсетной печатью.
Комплектность средства измеренийКомплект поставки приведён в таблице 2.
Таблица 2
|
Обозначение |
Наименование |
Количество |
Примечание |
|
ЦАКТ.431339.001 |
Мера угла поворота МУП |
1 | |
|
Комплект эксплуатационных документов: | |||
|
ЦАКТ.431339.001 Д1 |
Методика поверки «Меры угла поворота МУП» |
1 | |
|
ЦАКТ.431339.001 ПС |
Паспорт |
1 |
осуществляется по документу ЦАКТ.431339.001 Д1 «Мера угла поворота МУП. Методика поверки», утвержденному ГЦИ СИ ФГУ «Пензенский ЦСМ» 5 апреля 2005 г.
Основные средства поверки:
- прибор двухкоординатный измерительный ДИП-1 (№ 7869-80 в госреестре СИ). Диапазон измерений от 0 до 360°. Погрешность ± 1'.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы, устанавливающие требования к мерам угла поворота МУПГОСТ 8.016-81 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла
Мера угла поворота МУП. Технические условия. ЦАКТ.431339.001 ТУ
ИзготовительПубличное акционерное общество «Электромеханика» (ПАО «Электромеханика») ИНН 5836605167
Адрес: 440052, г. Пенза, ул. Гоголя, 51/53
Телефон: (8412) 32-41-47, факс: (8412) 32-21-29
Испытательный центрГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области (ФБУ «Пензенский ЦСМ»)
Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20
Телефон/факс: (8412) 49-82-65
E-mail: pcsm@sura.ru
Web-сайт: www.penzacsm.ru
ГЦИ СИ ФБУ «Пензенский ЦСМ» зарегистрирован в Государственном реестре средств измерений под № 30033-10.
Заместитель
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
С.С. Голубев
М.п.
«13» августа 2020 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ13 августа 2020 г. у. 1380
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 21069 «Меры угла поворота МУП»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ПАО «Электромеханика» от 22 июня 2020 г. № 041/27-175-1532 приказываю:
-
1. Переоформить свидетельство об утверждении типа № 21069 «Меры угла поворота МУП», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 29461-05, в связи с переименованием изготовителя с «Открытое акционерное общество «Электромеханика» (ОАО «Электромеханика»), г. Пенза на «Публичное акционерное общество «Электромеханика» (ПАО «Электромеханика»), г. Пенза.
-
2. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
3. Контроль за исполнением настоящего приказа на Заместителя Руководителя - С.С. Голубева.
ВОЗЛОЖИТЬ
А.П. Шалаев
Заместитель Руководителя
г ч
