Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «28» июля 2020 г. № 1301

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы средств сбора и регистрации данных КПД-3

Комплексы средств сбора и регистрации данных КПД-3 (далее - КПД-3), предназначены для измерений и регистрации параметров движения локомотивов и мотор-вагонного подвижного состава (скорости и ускорения движения, длины (пройденного пути), давления в тормозной магистрали), для измерений интервалов времени.

Конструкция КПД-3 выполнена в виде набора функционально и конструктивно законченных блоков.

КПД-3 имеет модификации КПД-3В, КПД-3П, КПД-3ПА, КПД-3ПВ, которые отличаются набором и исполнениями составляющих их блоков.

Фотографии общего вида приведены на рисунках 1 - 4.

Рисунок 1 - Общий вид КПД-3В

1 - блок управления БУ-3В; 2 - датчик давления СТЭК-1; 3 - датчик угла поворота Л178;

4 - блок испытательный БИ-4; 5 - блок регистрации БР-2; 6 - модуль памяти МПМЭ-64

Датчики угла поворота Л178/1.2

Модуль памяти МПМЭ-1.0 (МПМЭ-128)

Блок управления БУ-ЗП

Панель соединительная ПС-ЗП

Датчик давления СТЭК

Рисунок 2 - Общий вид КПД-3П

Датчики угла поворота Л178/1.2

Модуль памяти МПМЭ-1.0 (МПМЭ-128)

Датчик давления СТЭК

Блок управления БУ-ЗЛА

Панель соединительная ПС-ЗП

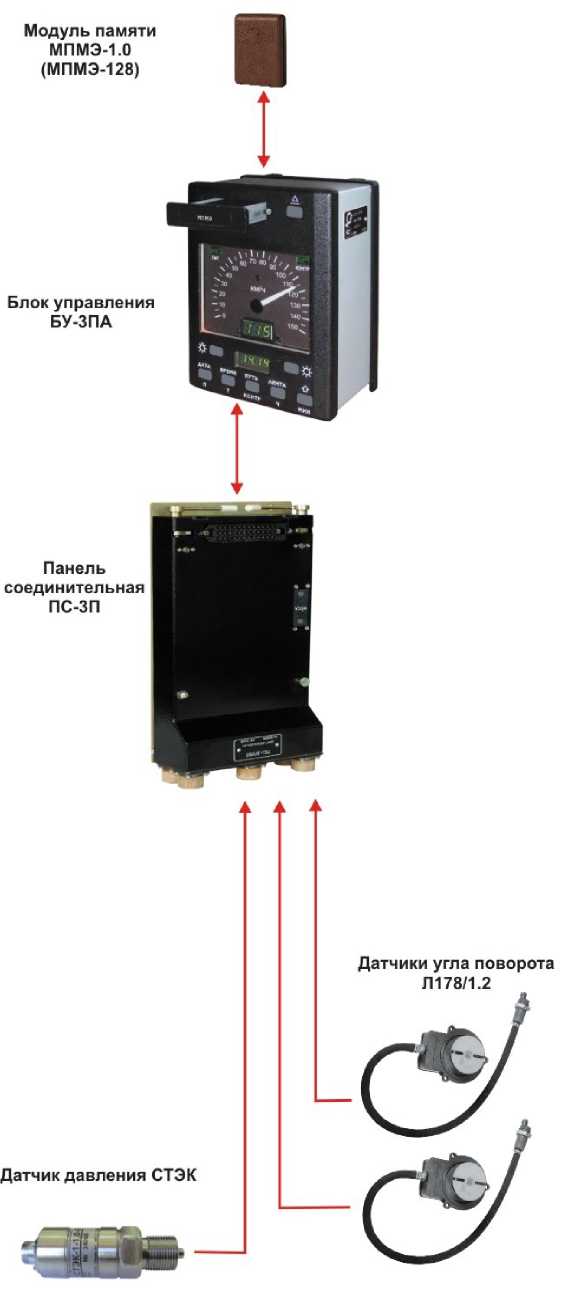

Рисунок 3 - Общий вид КПД-3ПА

Датчик давления СТЭК

Модуль памяти МПМЭ-1.0 (МПМЭ-128)

Панель

соединительная

ПС-ЗПВ

Датчики угла поворота

Л178/1.2

Блок управления БУ-ЗПВ

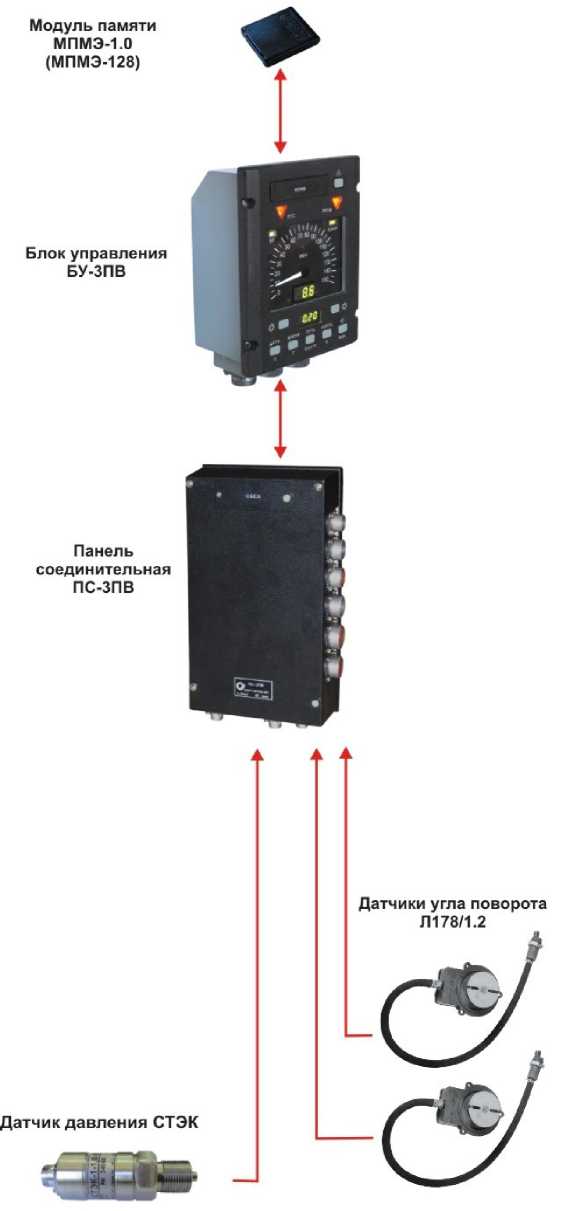

Рисунок 4 - Общий вид КПД-3ПВ

Габаритные размеры и масса, входящих в КПД-3 устройств, приведены в таблице 1.

Таблица 1 - Габаритные размеры и масса, входящих в КПД-3 устройств

Метрологические характеристики приведены в таблице 2.

Основные технические характеристики приведены в таблице 3.

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

Рабочие условия эксплуатации:

• - температура окружающего воздуха от минус 40 до плюс 50 °С. Нормальная температура плюс 20 °С;

• - относительная влажность (98 ± 2) % при температуре плюс 25 °С;

• - вибрация с ускорением 30 м/с² в диапазоне от 0,5 до 100 Гц;

• - атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.). Температура транспортирования от минус 50 до плюс 60 °С.

наносят на табличку блока управления методом металлфото, на титульные листы формуляра, руководства по эксплуатации и методики поверки (место нанесения - вверху справа) типографическим способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу АМВ1.320.001 Д5 «Комплекс средств сбора и регистрации данных КПД-3. Методика поверки», согласованному руководителем ГЦИ СИ ФГУ «Пензенский ЦСМ» 23 мая 2008 года.

Перечень основных рекомендуемых средств поверки:

• - установка поверки диагностическая УПДК-4Д или комплекс поверочный ИПК-2у.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится:

• - в формуляр или на свидетельство о поверке при первичной поверке;

• - на свидетельство о поверке при периодической поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты;

ГОСТ 8.027-01 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

Публичное акционерное общество «Электромеханика» (ПАО «Электромеханика») Адрес: 440052, г. Пенза, ул. Гоголя, 51/53

ИНН: 5836605167

Телефон: (8412) 32-41-47, факс: (8412) 32-21-29

ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области (ФБУ «Пензенский ЦСМ»)

Адрес: 440028, г. Пенза, ул. Комсомольская, д.20

Web-сайт: www.penzacsm.ru

Телефон/факс: (8412) 49-82-65, e-mail: pcsm@sura.ru

Аттестат аккредитации ГЦИ СИ ФБУ «Пензенский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30033-10 от 04.08.2011 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «28» июля 2020 г. № 1301

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные объема и массы топлива тепловозов КВАРТА-МП

Назначение средства измерений

Комплексы измерительные объема и массы топлива тепловозов КВАРТА-МП (далее - комплексы КВАРТА-МП) предназначены для измерений температуры; объема и плотности при температуре их измерения и массы дизельного топлива в топливных баках тепловозов.

Описание средства измерений

Комплексы КВАРТА-МП включают в себя:

• - две системы измерительные «СЕНС» 014-11 (№ 39007-08 в Государственном реестре средств измерений);

• - блок учёта топлива БУТ (или БУТ-Р1) в зависимости от модификации.

БУТ-Р1 отличается от БУТ наличием встроенного индикатора и регистратора.

Системы измерительные «СЕНС» (далее по тексту - ИС) устанавливаются в топливный бак тепловоза, имеющий градуировочную таблицу, и служат для преобразования температуры и уровня дизельного топлива в баке в цифровой код, который считывается блоком БУТ (БУТ-Р1) по цифровой линии связи типа «ЛИНИЯ». Одна из ИС имеет исполнение с возможностью преобразования плотности дизельного топлива в цифровой код, который также будет считываться блоком БУТ (БУТ-Р1). Использование двух ИС служит для компенсации влияния негоризонтальности поверхности, на которой находится тепловоз, и усреднения температуры дизельного топлива в горизонтальном направлении.

Блок БУТ (БУТ-Р1) производит расчёты средней температуры топлива в баке; объема топлива при данной температуре, используя градуировочную таблицу, размещенную в его энергонезависимой памяти; объема топлива, приведенного к температуре 20 °С; массы топлива и плотности, приведённой к температуре топлива в баке.

Для задания параметров, ввода градуировочной таблицы, вывода результатов измерений используется разъем «CAN» блока БУТ (БУТ-Р1), через который осуществляется обмен с внешними устройствами по протоколу CAN 2.0A.

Принцип работы комплексов КВАРТА-МП заключается в следующем.

Блок БУТ (БУТ-Р1) периодически передает на каждую ИС пакетные запросы данных по цифровой линии связи типа «ЛИНИЯ», принимает результаты измерений температуры, уровня, плотности дизельного топлива и производит необходимые расчеты. Результаты измерений передаются во внешние устройства, в качестве которых могут быть устройства, осуществляющие обмен по протоколу CAN 2.0A.

Комплексы КВАРТА-МП имеют четыре исполнения: КВАРТА-МП/50, КВАРТА-П/24, КВАРТА-МП/50Р и КВАРТА-МП/24Р, которые отличаются номинальным значением напряжения питания и наличием встроенного регистратора.

ИС имеют взрывозащищенное исполнение 1ExdllBT3 по ГОСТ Р 51330.0.

Структурная схема комплексов КВАРТА-МП приведена на рисунке 1, схема пломбирования устройств - на рисунке 2.

Рисунок 1 - Структурная схема комплексов КВАРТА-МП

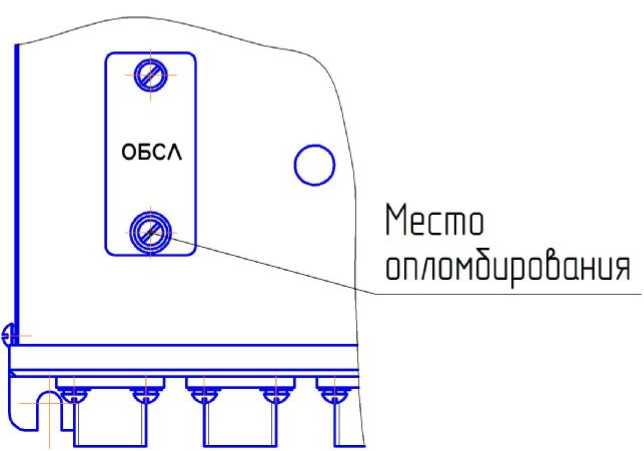

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Программное обеспечение

Программное обеспечение версия № 05 (для БУТ) и № 02 (для БУТ-Р1) недоступно для пользователя. Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1.

Таблица 1

Защита данных градуировочной таблицы топливного бака от непреднамеренных и преднамеренных изменений осуществляется организационно-аппаратными средствами. Доступ к данным градуировочной таблицы возможен после ручной коммутации управляющего сигнала, что невозможно сделать без нарушения пломбы (рисунок 2).

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Рабочие условия эксплуатации:

• - температура окружающего воздуха от минус 40 до плюс 50 °С (нормальная температура от 15 до 25 °С);

• - относительная влажность 100 % при температуре плюс 25 °C;

• - вибрация c ускорением 30 м/с² в диапазоне от 0,5 до 100 Гц;

• - атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм. рт. ст.).

Знак утверждения типа

наносится с помощью принтера на титульные листы (место нанесения - вверху, справа) эксплуатационной документации комплексов КВАРТА-МП.

Комплектность средства измерений

В комплект поставки комплексов КВАРТА-МП входят технические средства и документация, представленные в таблицах 4 и 5, соответственно. Конкретный состав комплекта поставки КВАРТА-МП определяется исполнением и договором на поставку.

Таблица 4 - Технические средства

Продолжение таблицы 4 - Технические средства

Таблица 5 - Документация

осуществляется по документу ЦАКТ.407369.005 Д1 «Комплекс измерительный объема и массы топлива тепловозов КВАРТА-МП. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Пензенский ЦСМ» 25 ноября 2011 г.

Рекомендуемые основные средства поверки:

• - счетчик жидкости ППО-40-0,6 СУ, класс точности 0,25 или 0,5;

• - локомотивная топливораздаточная колонка, тип А1066.02;

• - уровень с микрометрической подачей ампулы ценой деления 0,01 мм/м, тип 1;

• - ареометр для нефти АНТ-2 ГОСТ 18481-81;

• - цилиндр для ареометров стеклянный ГОСТ 18481-81;

• - микроомметр промышленный С.А10.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ Р 8.596-2002. «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Публичное акционерное общество «Электромеханика» (ПАО «Электромеханика»)

Адрес: 440052, г. Пенза, ул. Гоголя, 51/53

ИНН: 5836605167

Телефон: (8412) 32-41-47, факс: (8412) 32-21-29

ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)

Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20; www.penzacsm.ru

Телефон/факс: (8412) 49-82-65, e-mail: pcsm@sura.ru

Аттестат аккредитации ГЦИ СИ ФБУ «Пензенский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30033-10 от 04.08.2011 г.

Заместитель

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

М.п.

«28» июля 2020 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

28 июля 2020 г.

Москва

О переоформлении свидетельств об утверждении типа средства измерений № 50321 «Комплексы поверочные ИПК-3», Xs 45856 «Комплексы измерительные объема и массы топлива тепловозов КВАРТА-МП», Xs 32005 «Комплексы средств сбора и регистрации данных КПД-3»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. X» 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ПАО «Электромеханика» от 2 июня 2020 г. X® 041/27-156-1364, X® 041/27-156-1362 и X» 041/27-156-1361, приказываю:

• 1. Переоформить свидетельства об утверждении типа X® 50321 «Комплексы поверочные ИПК-3», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 53130-13, X® 45856 «Комплексы измерительные объема и массы топлива тепловозов КВАРТА-МП», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 49317-12, X» 32005 «Комплексы средств сбора и регистрации данных КПД-3», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 12773-08, в связи с переименованием изготовителя с «Открытое акционерное общество «Электромеханика» (ОАО «Электромеханика»), г. Пенза» на «Публичное акционерное общество «Электромеханика» (ПАО «Электромеханика») г. Пенза.

• 2. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

f                           л

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.             ________

СВЕДЕНИЯО СЕРТИФИКАТЕ ЭП

Сертификат: OOE1O36E1BO7EOFB8OEA1189OO0CB6DO9O Кому выдан; Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «28» июля 2020 г. № 1301

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы поверочные ИПК-3

Комплексы поверочные ИПК-3 (далее - ИПК-3) предназначены для измерений и воспроизведений постоянного тока, напряжения, времени и частоты.

ИПК-3 могут быть использованы для поверки средств измерений следующих типов: БУ-3В, БУ-3П, БУ-3ПА, БУ-3ПВ, БИ-4М3, СТЭК-1, Л178.

Конструкция ИПК-3 выполнена в металлическом корпусе, имеющим разъёмы для подключения дополнительных блоков, устройств, а также персонального компьютера (ПЭВМ), управляющего всей работой ИПК-3.

Принцип действия ИПК-3 заключается в следующем.

В соответствии с управляющей программой на поверяемые средства измерений поступают необходимые входные сигналы и имитируются параметры движения локомотива, проводятся необходимые функциональные проверки, измерение метрологических характеристик, поиск неисправностей. Информация о результатах проверок выводится на монитор. При необходимости на печать выводится протокол поверки.

Управление работой ИПК-3 производится с помощью ПЭВМ одним оператором. ПЭВМ информирует оператора о состоянии поверяемых средств измерений, при этом на монитор выводятся необходимые сообщения.

ИПК-3 имеет 32 исполнения, состав которых представлен в разделе «Комплектность средства измерений».

Фотография общего вида приведена на рисунке 1.

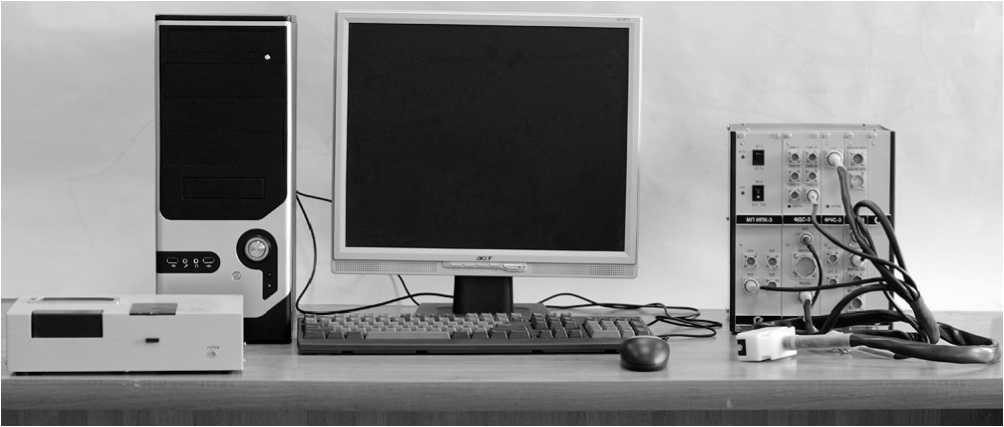

Рисунок 1 - Общий вид ИПК-3

Пломбирование ИПК-3 осуществляется один раз изготовителем при выпуске из производства в виде семи наклеек с изображением товарного знака предприятия-изготовителя:

• - на переднюю панель и основание ФПС-3 (5 наклеек);

• - на боковые стенки и заднюю панель ФПС-3 (2 наклейки).

Программное обеспечение ИПК-3 функционирует под управлением операционной системы Windows 7.

Программное обеспечение ИПК-3 позволяет осуществлять имитацию ускорения, скорости, пройденного пути (для железнодорожного транспорта), давления, времени, двоичных сигналов, а также обмен данными по каналу CAN.

Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1.

Таблица 1

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Метрологические характеристики

ИПК-3 обеспечивает:

• - формирование и передачу по двум каналам частотных сигналов с диапазоном воспроизведения частоты двух сдвоенных последовательностей электрических импульсов от 0 до 1857 Гц.

Пределы допускаемой относительной погрешности задания частоты сдвоенной последовательности электрических импульсов составляют ± 0,2 %;

• -  имитацию ускорения¹ путем изменения скорости частот сдвоенных последовательностей электрических импульсов в диапазоне от минус 22,281 до плюс 22,281 Гц/с.

Пределы допускаемой абсолютной погрешности воспроизведения изменения скорости частот сдвоенных последовательностей электрических импульсов составляют ± 0,045 Гц/с;

• - имитацию пройденного пути² 100 м и 20000 м для диаметра бандажа колесных пар 600 (1350) мм путем воспроизведения 2228 (990) и 445633 (198059) электрических импульсов соответственно.

Пределы допускаемой абсолютной погрешности воспроизведения 445633 (198059) электрических импульсов (имитации пути 20000 м):

• ♦  для диаметра бандажа 600 мм - ± 150 импульсов (± 6,7 м);

• ♦  для диаметра бандажа 1350 мм - ± 70 импульсов (± 6,7 м).

Пределы допускаемой абсолютной погрешности воспроизведения 2228  (990)

электрических импульсов (имитации пути 100 м):

• ♦  для диаметра бандажа 600 мм - ± 4 импульса (± 0,17 м);

• ♦  для диаметра бандажа 1350 мм - ± 2 импульса (± 0,17 м);

• - формирование и передачу прямоугольных импульсов частотой от 200 до 4000 Гц по четырем каналам.

Пределы допускаемой относительной погрешности формирования частоты составляют ± 0,2 %;

• -  выдачу семи аналоговых токовых сигналов следующих значений: 0; 0,5; 1,0; 2,0; 2,5; 3,0; 4,0; 5,0 мА;

• - выдачу шести аналоговых токовых сигналов в диапазоне от 4 до 20 мА с дискретностью 0,05 мА.

Пределы допускаемой абсолютной погрешности формирования токового сигнала на нагрузке сопротивлением от 100 до 500 Ом составляют ± 0,02 мА. Управление аналоговыми выходами - независимое;

• - выдачу восьми двоичных сигналов, которые обеспечивают уровень логической единицы (10 ± 1) В, уровень логического нуля не более 0,4 В, выходной ток не менее 10 мА;

• - выдачу тридцати шести двоичных сигналов, которые обеспечивают уровень логической единицы (50 ± 2) В, уровень логического нуля не более 1 В, выходной ток не менее 10 мА. Управление двоичными выходами - независимое;

• - пределы допускаемой абсолютной погрешности формирования временного интервала в диапазоне от 1 до 30 мин составляют ± 1 с;

• -  измерение постоянного тока по двум каналам:

• ♦  диапазон измерений тока от 0 до 5 мА с пределами допускаемой абсолютной погрешности измерений ± 0,005 мА;

• ♦  диапазон измерений тока от 4 до 20 мА с пределами допускаемой абсолютной погрешности измерений ± 0,02 мА;

• - задание скорости изменения сигнала постоянного тока:

• ♦  диапазон задания скорости изменения сигнала постоянного тока 150; 75; 50 мкА/мин и 75 мкА в течение трех секунд;

• ♦  пределы допускаемой абсолютной погрешности изменения сигнала постоянного тока составляют ± 6 мкА/мин для скорости 150; 75; 50 мкА/мин и ± 5 мкА в течение трех секунд для скорости 75 мкА в течение трех секунд;

• - вывод на дисплей и печатающее устройство информации, записанной в МПМЭ-64 (МПМЭ-128, МПМЭ-1.0) (формат регистрации информации КПД-3В (КПД-3П, КПД-3ПА, КПД-3ПВ));

• - прием и обработку информации о состоянии внешних цепей сигнализации (далее -двоичных сигналов) от БУ-3В, БУ-3П, БУ-3ПА, БУ-3ПВ, БУС, БУС-М;

• -  передачу и прием сообщений по каналам Controller Area Network (далее - CAN) спецификации 2.0 фирмы «BOSCH» и ИРПС;

• -  поверку датчиков угла поворота типа Л178;

• -  поверку датчика избыточного давления СТЭК-1;

• - задание частоты вращения вала УКДУП-АМ:

• ♦  диапазон задания частоты вращения вала УКДУП-АМ от 0 до 2122 об/мин;

• ♦  пределы допускаемой относительной погрешности задания частоты вращения вала УКДУП-АМ в диапазоне от 25 до 2122 об/мин составляют ± 1,5 %;

• - измерение угла поворота вала УКДУП-АМ:

• ♦  диапазон измерений угла поворота вала УКДУП-АМ от 0 до 360° в диапазоне частоты вращения от 280 до 2122 об/мин;

• ♦  пределы допускаемой абсолютной погрешности измерений угла поворота вала составляют ± 0,3°(± 18').

Технические характеристики

Выходной каскад частотных каналов выполнен по схеме - общий коллектор, рабочее напряжение (50 ± 2) В, максимальный ток не менее 0,02 А.

Электропитание ИПК-3 осуществляется от однофазной сети переменного тока напряжением от 187 до 242 В частотой (50 ± 1) Гц.

Потребляемая мощность без подключения проверяемых изделий и управляющей ПЭВМ - не более 60 В-А.

Мощность, отдаваемая проверяемым изделиям - не менее 100 В-А при напряжении питания (50 ± 2) В.

Электрическая изоляция цепей питания ИПК-3 при температуре окружающего воздуха плюс 25 °С и относительной влажности воздуха до 80 % выдерживает в течение 1 мин воздействие испытательного напряжения 500 В (амплитудное) синусоидального тока частотой 50 Гц.

Электрическое сопротивление изоляции цепей питания относительно корпуса ИПК-3 должно быть не менее 40 МОм при температуре плюс 25 °С и относительной влажности воздуха до 80 %.

Сопротивление между заземляющим элементом и каждой доступной прикосновению металлической нетоковедущей частью, которая может оказаться под напряжением, не превышает 0,1 Ом.

Степень защиты, обеспечиваемая оболочкой IP20.

Электромагнитная совместимость соответствует оборудованию информационных технологий класса А по ГОСТ Р 51318.22-2006 (СИСПР 22-97).

Время готовности к работе не более 15 мин после подачи питающего напряжения.

Габаритные размеры (без учета ПЭВМ и входящих устройств и блоков) -217 х 273 х 270 мм.

Масса (без учета ПЭВМ и входящих устройств и блоков) - не более 10 кг.

Условия эксплуатации:

• - температура окружающего воздуха (20 ± 5) °С (в закрытом производственном помещении);

• -  относительная влажность воздуха от 30 до 80 %;

• -  атмосферное давление от 84 до 106 кПа (от 630 до 795 мм рт. ст.).

Условия транспортирования:

• - транспортирование любым видом транспорта в условиях для группы Л по ГОСТ 23216-78;

• -  воздействие температур от 0 до плюс 40 °С;

• -  воздействие относительной влажности (80 ± 2) % при температуре до плюс 25 °С.

Условия хранения в складских помещениях:

• - температура от 0 до плюс 40 °С;

• -  относительная влажность воздуха не более (80 ± 2) %;

• -  отсутствие действия паров кислот, щелочей и других вредных примесей.

наносится на табличку модуля ФПС-3 офсетной печатью, на титульные листы формуляра, руководства по эксплуатации и методики поверки ИПК-3 (место нанесения - вверху, справа) типографским способом.

В комплект поставки ИПК-3 входят технические средства и документация, представленные в таблицах 4 и 5, соответственно. Конкретный состав комплекта поставки ИПК-3 определяется исполнением и договором на поставку.

Таблица 4

Таблица 5

осуществляется по документу ЦАКТ.466219.007 Д1 «Комплекс поверочный ИПК-3. Методика поверки», утверждённому руководителем ГЦИ СИ ФБУ «Пензенский ЦСМ» 21 декабря 2012 г.

Перечень основных рекомендуемых средств поверки приведен в таблице 6.

Таблица 6

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится:

- в формуляр или на свидетельство о поверке при первичной поверке;

- на свидетельство о поверке при периодической поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 • 10^-16 - 30 А.

ГОСТ 8.027-01 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

Комплекс поверочный ИПК. Технические условия. ЦАКТ.466219.002 ТУ.

Публичное акционерное общество «Электромеханика» (ПАО «Электромеханика»)

Адрес: 440052, г. Пенза, ул. Гоголя, 51/53

ИНН: 5836605167

Тел.: (8412) 32-41-47, факс: (8412) 32-21-29

ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)

Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20

Web-сайт: www.penzacsm.ru

Тел./факс: (8412) 49-82-65, e-mail: pcsm@sura.ru

Аттестат аккредитации ГЦИ СИ ФБУ «Пензенский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30033-10 от 04.08.2011 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

¹

Имитация ускорения - процесс формирования и выдачи комплексом поверочным ИПК-3 последовательности импульсов с меняющейся частотой и с аналогичными параметрами, формируемыми датчиками угла поворота Л178.

²

Имитация пройденного пути - процесс формирования и выдача комплексом поверочным ИПК-3 импульсов (последовательности импульсов) с аналогичными параметрами, формируемыми датчиками угла поворота Л178.
