ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы автомобильные электронные ВА (далее - весы) предназначены для статического взвешивания груженого и порожнего автотранспорта (автомобилей, прицепов, полуприцепов, цистерн), автопоездов, а так же любых других грузов, размеры и конструктивные особенности которых позволяют установить их на грузоприемную платформу, а масса не превышает максимальной нагрузки весов.

Принцип действия весов основан на преобразовании деформации упругих элементов тензорезисторных датчиков (далее - датчики), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый электрический сигнал датчика преобразуется и обрабатывается аналогоцифровым преобразователем, расположенным в корпусе весоизмерительного преобразователя, блока обработки аналоговых сигналов или самого датчика. Информация о массе взвешиваемого груза по последовательному интерфейсу RS-232C, RS-485 или 4-20 мА (опции) может быть передана на внешние устройства (ПК, принтер и т.п.).

Конструктивно весы состоят из грузоприемной платформы (далее - ГП) и весоизмерительного устройства. ГП может состоять из одного или нескольких металлических или бетонных модулей (секций), которые опираются на датчики. В состав весоизмерительного устройства входят аналоговые датчики МВ 150 (АО «ВИК «Тензо-М») с блоком обработки аналоговых сигналов ПН или БК или цифровые весоизмерительные тензорезисторные датчики МВЦ (АО «ВИК «Тензо-М») с блоком обработки сигналов CONBOX (ПН). Для обработки аналоговых сигналов датчиков и индикации результатов взвешивания применяются весоизмерительные преобразователи ТВ (АО «ВИК «Тензо-М»), для индикации цифровых сигналов - преобразователи ТЦ (АО «ВИК «Тензо-М»). Управление весами осуществляется с клавиатуры преобразователя или ПК.

ГП может быть установлена на поверхности дорожного полотна с заездом автотранспорта по наклонным пандусам или иметь врезной вариант. При последнем варианте установки ГП монтируется на заранее подготовленный железобетонный фундамент или щебеночное основание с железобетонными дорожными плитами. В этом случае проезжая часть ГП находится на одном уровне с дорожным полотном.

Внешний вид весов показан на рисунке 1.

Весы выполняют следующие сервисные функции:

• - автоматическое слежение за нулем;

• - полуавтоматическая установка нуля;

• - сигнализация о перегрузке;

• - выборка массы тары;

• - компенсация массы тары.

Весы могут быть снабжены следующими дополнительными сервисными функциями при поставке вместе с ПК и принтером:

• - отображение результатов взвешивания, реквизитов автомобиля и груза на экране монитора,

• - распечатка товарно-транспортной накладной (весовой карточки),

• - хранение результатов взвешивания и составление отчетных документов по типам взвешиваемых автомобилей и грузов за определенный промежуток времени.

Весы выпускаются в различных модификациях, отличающихся друг от друга максимальными нагрузками, общей длиной ГП, количеством модулей (секций), исполнением и имеющих обозначение BA-H-X-Y-Z(B)(nj, где:

ВА - тип весов;

Н - максимальная нагрузка, т;

Х - общая длина грузоприемной платформы, м;

Y - количество модулей (секций) грузоприемной платформы, ед.;

Z - исполнение;

B - весы во взрывозащищенном исполнении;

Ц - весы с грузоприемной платформой на цифровых датчиках.

Маркировка весов выполнена в виде таблички, закрепленной на грузоприемной платформе и на которую нанесены следующие данные:

• - наименование предприятия-изготовителя;

• - обозначение весов в виде ВА-

• - заводской номер;

• - класс точности весов по ГОСТ OIML R 76-1-2011 в виде римской цифры III в овальном кружке;

• - значение максимальной нагрузки в виде Мах=

• - значение минимальной нагрузки в виде Min=

• - действительная цена деления и поверочный интервал в виде d=е=

• - значение диапазона уравновешивания тары в виде Т = +

• - диапазон рабочих температур в виде -30°С/+40 °С;

• -  год выпуска;

• - знак утверждения типа.

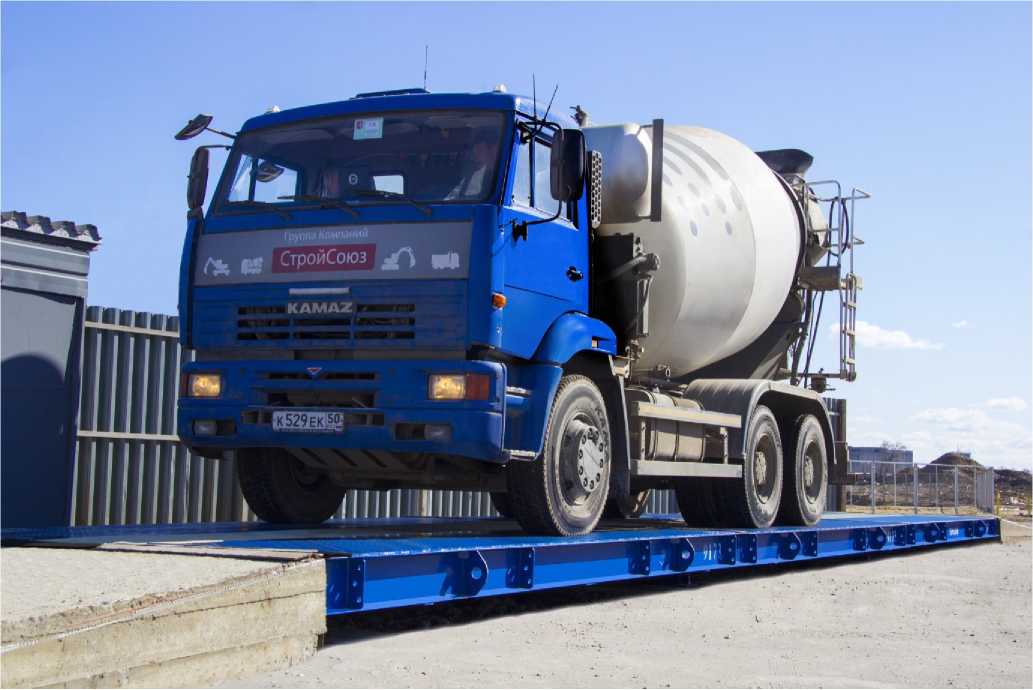

Рисунок 1 - Внешний вид весов ВА с установкой ГП на поверхности дорожного полотна.

Программное обеспечение (ПО) весов реализовано в преобразователе, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с программным управлением» в части устройств со встроенным ПО или в ПК. Идентификационным признаком ПО служит номер версии, который отображается на дисплее преобразователя, на экране монитора при включении весов. Для предотвращения воздействий и защиты законодательно контролируемых параметров служит электронное клеймо - случайно генерируемое число, которое автоматически обновляется после каждого сохранения измененных законодательно контролируемых параметров. Конструкция весов исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Цифровое значение электронного клейма заносится в раздел «Поверка» эксплуатационной документации весов. Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1

Класс точности весов по ГОСТ OIML R 76-1-2011........................................... средний (III)

Диапазон и интервалы взвешивания, максимальная (Мах) и минимальная (Min) нагрузки, Действительная цена деления (d) и поверочное деление (е), пределы допускаемой погрешности mpe в зависимости от интервалов взвешивания приведены в таблице 2, другие метрологические и технические характеристики в таблице 3.

Таблица 2

Продолжение таблицы 2

Продолжение таблицы 2

Примечания:

• 1. * Пределы допускаемой абсолютной погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешностей при первичной поверке.

• 2. Погрешность определения массы нетто при вводе значения массы тары с клавиатуры весов не нормируется и зависит от погрешностей определения массы тары и массы брутто.

Таблица 3 - Метрологические и технические характеристики

наносится типографским способом на эксплуатационную документацию и фотохимическим или ударным способом на маркировочную табличку, расположенную на грузоприемной платформе весов.

Таблица 4 - Комплектность средства измерений

осуществляется в соответствии с приложением ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» и разделом «Поверка» руководства по эксплуатации весов 4274-035-18217119-02 РЭ.

Основные средства поверки: гири класса точности М1 по ГОСТ OIML R 111-1-2009.

Идентификационные данные и способ идентификации программного обеспечения представлены в паспорте в разделе «Поверка».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на лицевую панель весов в виде наклейки, и/или на свидетельство о поверке средств измерений, и/или в виде оттиска поверительного клейма в соответствующий раздел паспорта.

Измерение массы на весах проводится согласно разделу 2 «Использование по назначению» документа 4274-035-18217119-02 РЭ «Весы автомобильные электронные ВА. Руководство по эксплуатации».

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»,

Приказ Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы».

ТУ 4274-035-18217119-02 «Весы автомобильные электронные ВА. Технические условия».

Акционерное общество «Весоизмерительная компания «Тензо-М» (АО «ВИК «Тензо-М») ИНН 5027048351

Адрес: 140050, Московская область, г.о. Люберцы, д.п. Красково, ул. Вокзальная, 38

Тел/факс +7 (495) 745-3030

Web-сайт: www.tenso-m.ru

E-mail: tenso@tenso-m.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46

Тел./факс: +7 (495) 437-55-77/ 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

29 июня 2020 г.                                           _№   1151

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 40843 «Весы автомобильные электронные ВА» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями АО «ВИК «Тензо-М» от 14 мая 2020 г. № 22/м и № 23/м, приказываю:

• 1.  Внести изменения в описание типа на весы автомобильные электронные ВА, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 45215-10, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 40843 «Весы автомобильные электронные ВА», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 45215-10, в связи с изменением организационно-правовой формы изготовителя с ЗАО «ВИК «Тензо-М» на АО «ВИК «Тензо-М», с изменением кода идентификации отечественного производства, а также изменением кода идентификации отечественного производства и изменением юридического адреса изготовителя с «Люберецкий муниципальный район» на «городской округ Люберцы».

• 3. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии._________________________

С ['!ЕДЕ i i ^J ОС: . ЮНКА Г t О f

Сертификат; OOE1O36E1BO7E0FB8OEA1189OOBCB6DO90 Кому выдан: Голубее Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020
