Контроллеры универсальные программируемые промышленные серии ЭК-2000
Приказы по основной деятельности по агентству Вн. Приказ № 1139 от 29.06.2020
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «29» июня 2020 г. № 1139
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Контроллеры универсальные программируемые промышленные серии ЭК-2000
Назначение средства измеренийКонтроллеры универсальные программируемые промышленные серии ЭК-2000 предназначены для измерений и измерительных преобразований сигналов силы и напряжения постоянного тока, сигналов от термопар и термопреобразователей сопротивления, воспроизведение сигналов силы и напряжения постоянного тока.
Описание средства измеренийКонтроллеры универсальные программируемые промышленные серии ЭК-2000 (далее - контроллеры) представляют собой модульно-компонуемые устройства и в зависимости от модификации выпускаются в однокорпусном, двухкорпусном или бескорпус-ном исполнении. В зависимости от конфигурации контроллера, а также при объединении нескольких контроллеров в локальную сеть, обеспечивается необходимое количество вхо-дов/выходов.
Контроллеры обеспечивают:
-
- восприятие и обработку измерительной информации, представленной сигналами напряжения и силы постоянного тока, термопар и термопреобразователей сопротивлений с номинальными статическими характеристиками преобразования по ГОСТ Р 8.625-2006,
-
- преобразование кодированных дискретных электрических сигналов в аналоговые сигналы напряжения и силы постоянного тока,
-
- восприятие и обработку кодированных дискретных электрических сигналов,
-
- выработку управляющих и регулирующих воздействий по различным законам регулирования в виде аналоговых и дискретных сигналов,
-
- взрывозащиту «искробезопасная электрическая цепь i» с маркировкой [Exib]IIC X (модуль AI-07-Ex).
Универсальные программируемые промышленные контроллеры серии ЭК-2000 предназначены для использования в системах автоматизации производства и технологических процессов и применяются на нефтяных и газовых промыслах, при транспортировке и хранении нефти и газа, водо-, газо-, теплоснабжении, в металлургии, машиностроении, пищевой, химической промышленности, коммунальном хозяйстве.
Серия контроллеров ЭК-2000 включает в себя следующие исполнения:
ЭК - 2
Наименование серии | |
контроллеров |
Степень защиты контроллера от проникновения твердых тел и влаги:
-
1 - IP20
-
2 - IP44
-
3 - IP54
0 0 0
~|~ Типоразмер контроллера (число платомест для МСО):
-
1 - 2 МСО
-
2 - 4 МСО
-
3 - 6 МСО
-
4 - 8 МСО
-
5 - 10 МСО
-
6 - 12 МСО ________ Вариант исполнения
контроллера:
0 - бескорпусной
-
1 - однокорпусной
-
2 - двухкорпусной
Фото общего вида контроллера, а также модулей контроллера приведены на рисунках с 1 по 4.

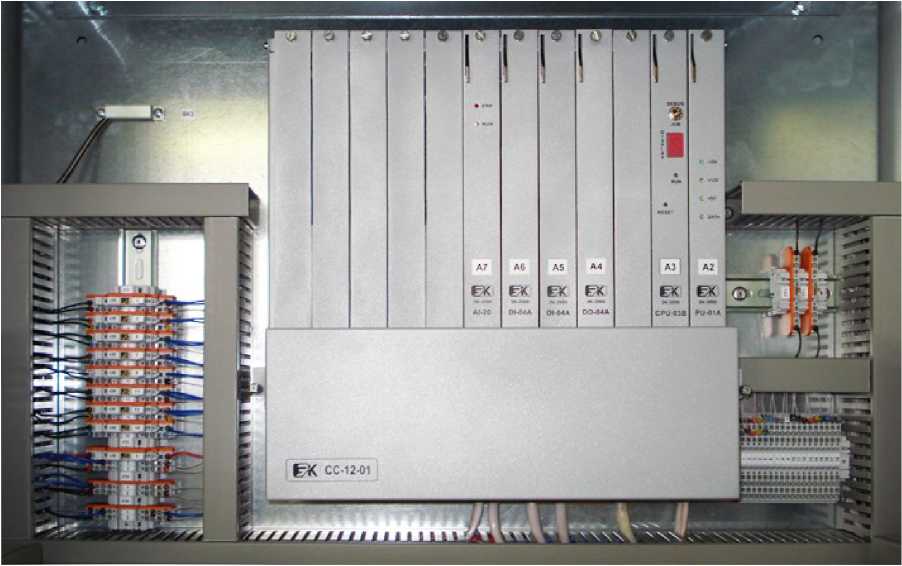

Рисунок 1 - Общий вид контроллера серии ЭК-2000

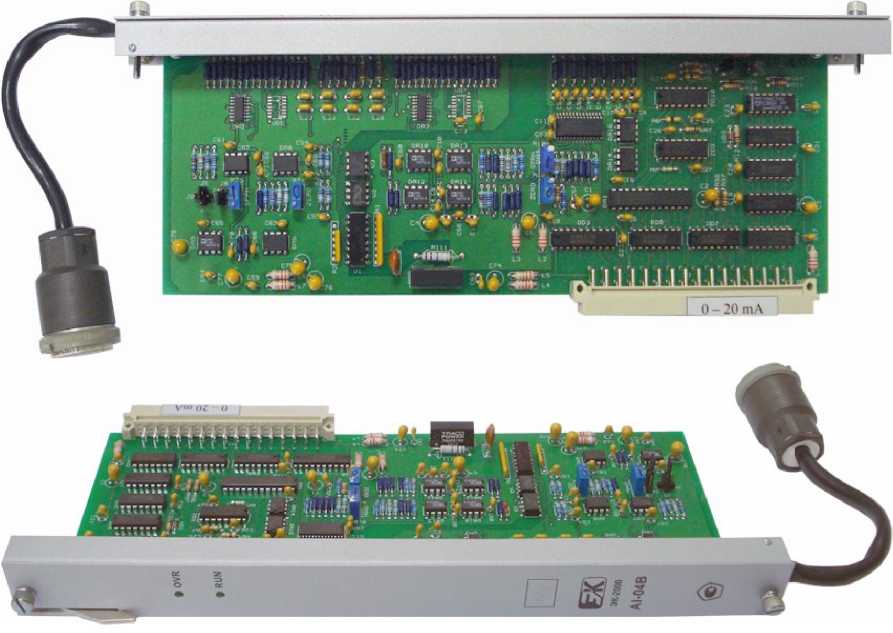

Рисунок 2 - Модуль ввода аналоговых сигналов AI-04B контроллера серии ЭК-2000

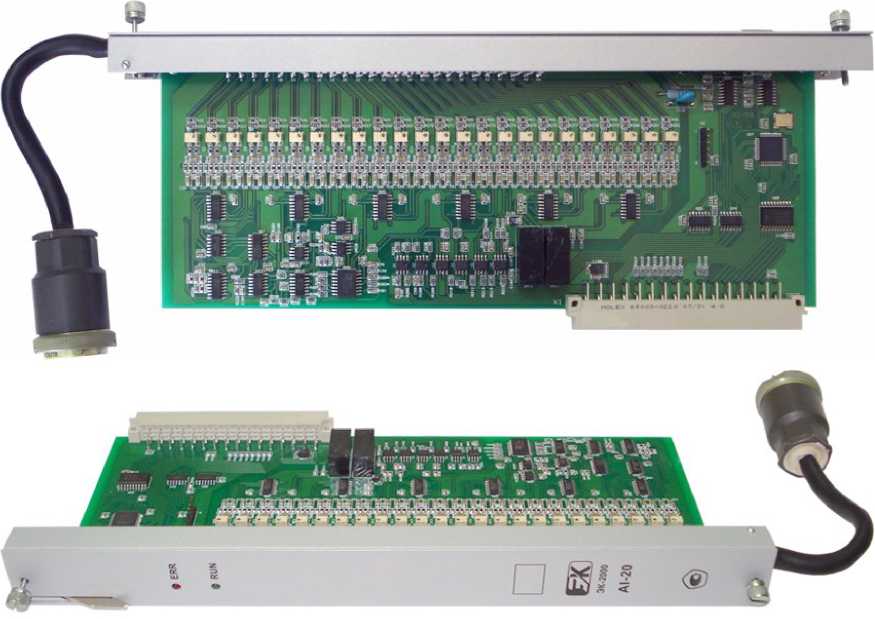

Рисунок 3 - Модуль ввода аналоговых сигналов AI-20 контроллера серии ЭК-2000

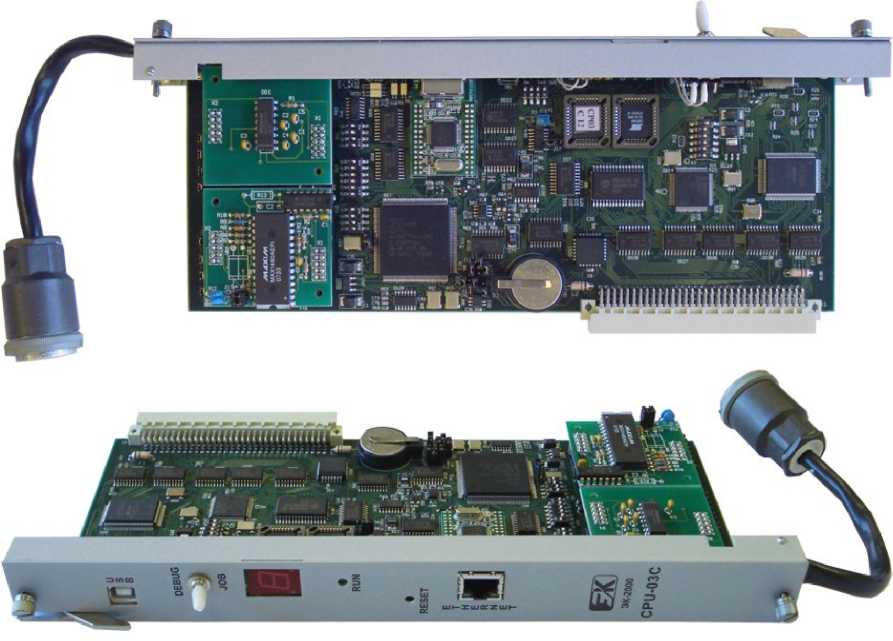

Рисунок 4 - Процессорный модуль контроллера серии ЭК-2000
Пломбирование контроллеров не предусмотрено.
Модули ввода-вывода контроллера не имеют собственного (встроенного) программного обеспечения. Встроенное программное обеспечение (операционная система) процессорного модуля контроллера не является метрологически значимым, так как в нем отсутствуют механизмы влияния на измерительную информацию. Метрологически значимыми являются стандартные библиотеки функций, которые входят в состав прикладного программного обеспечения (ППО) «Интегрированная система разработки прикладного программного обеспечения CONT-Designer for Windows», защищены контрольной суммой и не могут быть модифицированы с сохранением работоспособности прикладной программы (класс защиты от непреднамеренных и преднамеренных изменений «высокий» по Р.50.2.077-2014).
ППО «Пакет прикладных программ тестирования контроллеров ЭК-2000, DCS-2000 и DCS-2001» служит для организации доступа к памяти данных контроллера, не имеет механизмов влияния на измерительную информацию и не является метрологически значимым.
Номера версий и идентификационное наименование ППО приведены в таблице 1.
Таблица 1 - Идентификационные данные 1ШО
Идентификационные данные (признаки) |
Значение | |
ППО «Интегрированная система разработки прикладного программного обеспечения CONT-Designer for Windows» |
ППО «Пакет прикладных программ тестирования контроллеров ЭК-2000, DCS-2000 и DCS-2001» | |
Идентификационное наименование ПО |
WinCont.exe |
emitst32.exe |
Номер версии (идентификационный номер ПО) |
не ниже 2.76 |
не ниже 1.57 |
Цифровой идентификатор ПО |
По номеру версии | |
Алгоритм вычисления цифрового идентификатора |
Не используется |
Метрологические характеристики универсальных программируемых промышленных контроллеров серии ЭК-2000 приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики модулей аналогового ввода
Модуль |
Сигналы |
Пределы допускаемой основной приведённой к диапазону измерений погрешности, % | |
на входе |
на выходе | ||
AI-03A модуль ввода аналоговых сигналов |
6 диапазонов: ±12,5/ 25/ 50/ 100/ 200/ 400 мВ 6 диапазонов: от 0 до 25/ 50/ 100/ 200/ 400/ 800 мВ в диапазоне от 0 до 250 Ом 17 поддиапазонов: от 0 до 25/ 50/ 100/ 200 Ом от 25 до 50/ 75/ 125/ 225 Ом от 50 до 75/ 100/ 150/ 250 Ом от 100 до 125/ 150/ 200 Ом от 200 до 225/ 250 Ом
|
12 бит |
±0,5/ 0,4/ 0,4/ 0,3/ 0,3/ 0,3 ±0,5/ 0,4/ 0,4/ 0,3/ 0,3/ 0,3 ±0,4/ 0,3 / 0,3 / 0,3 ±0,4/ 0,3 / 0,3 / 0,3 ±0,4/ 0,3 / 0,3 / 0,3 ±0,4/ 0,3 / 0,3 ±0,4/ 0,3 |
ЕAI-03A модуль расширения ввода аналоговых сигналов |
15 каналов 6 диапазонов: ±12,5/ 25/ 50/ 100/ 200/ 400 мВ 6 диапазонов: от 0 до 25/ 50/ 100/ 200/ 400/ 800 мВ в диапазоне от 0 до 250 Ом 17 поддиапазонов: от 0 до 25/ 50/ 100/ 200 Ом от 25 до 50/ 75/ 125/ 225 Ом от 50 до 75/ 100/ 150/ 250 Ом от 100 до 125/ 150/ 200 Ом от 200 до 225/ 250 Ом |
12 бит |
±0,5/ 0,4/ 0,4/ 0,3/ 0,3/ 0,3 ±0,5/ 0,4/ 0,4/ 0,3/ 0,3/ 0,3 ±0,4/ 0,3 / 0,3 / 0,3 ±0,4/ 0,3 / 0,3 / 0,3 ±0,4/ 0,3 / 0,3 / 0,3 ±0,4/ 0,3 / 0,3 ±0,4/ 0,3 |
AI-04A модуль ввода аналоговых сигналов |
4 диапазона: ±1,25/ 2,5/ 5/ 10 В 3 диапазона: от 0 до 2,5/ 5/ 10 В
|
12 бит |
±0,4/ 0,4/ 0,3/ 0,3 ±0,4/ 0,4/ 0,3 |
EAI-04A модуль расширения ввода аналоговых сигналов |
22 канала 4 диапазона: ±1,25/ 2,5/ 5/ 10 В 3 диапазона: от 0 до 2,5/ 5/ 10 В |
12 бит |
±0,4/ 0,4/ 0,3/ 0,3 ±0,4/ 0,4/ 0,3 |
AI-04B модуль ввода аналоговых сигналов |
|
12 бит |
±0,4/ 0,4/ 0,25 ±0,4/ 0,4/ 0,25/ 0,25 |
Продолжение таблицы 2
Модуль |
Сигналы |
Пределы допускаемой основной приведённой к диапазону измерений погрешности, % | |
на входе |
на выходе | ||
EAI-04B модуль расширения ввода аналоговых сигналов |
22 канала
|
12 бит |
±0,4/ 0,4/ 0,25 ±0,4/ 0,4/ 0,25/ 0,25 |
AI-07-Ех модуль ввода аналоговых сигналов |
12 каналов 3 диапазона: от 0 до 50/ 100/ 200 Ом 3 диапазона: от 50 до 100/150/200 Ом 2 диапазона: от 100 до 150/200 Ом |
12 бит |
±0,3 |
AI-20 модуль ввода аналоговых сигналов |
24 канала диапазон: от 0 до 20 мА |
12 бит |
±0,15 |
AI-21 модуль ввода аналоговых сигналов |
12 каналов 2 диапазона: от 40 до 90 Ом от 80 до 180 Ом |
12 бит |
±0,2 |
Таблица 3 - Метрологические характеристики модулей аналогового вывода
Модуль |
Сигналы |
Пределы допускаемой основной приведённой к диапазону измерений погрешности, % | |
на входе |
на выходе | ||
АО-01А модуль вывода аналоговых сигналов |
12 бит |
4 канала 3 диапазона: от 0 до 5/ 10/ 20 В 2 диапазона: ±5/ 10 В |
±0,1 |
АО-01В модуль вывода аналоговых сигналов |
12 бит |
3 диапазона: от 0 до 5/ 10/ 20 мА
от 4 до 20 мА ±5/ 10/ 20 мА |
±0,15 |
АО-03А модуль вывода аналоговых сигналов |
12 бит |
12 каналов диапазон: от 0 до 5 мА |
±0,15 |
АО-03В модуль вывода аналоговых сигналов |
12 бит |
12 каналов диапазон: от 0 до 20 мА |
±0,15 |
АО-03С модуль вывода аналоговых сигналов |
12 бит |
12 каналов диапазон: от 4 до 20 мА |
±0,15 |
Примечания
-
1 Если не указано иное, измерительные каналы изолированы от цепей питания и системных цепей контроллера.
-
2 Предел допускаемой дополнительной приведенной погрешности измерительных модулей контроллера составляет 1/2 от предела допускаемой основной приведенной погрешности на каждые 10 °С изменения температуры окружающей среды в пределах рабочих условий применения.
-
3 Значение предела допускаемой основной приведенной погрешности зависит от диапазона измерения.
-
4 Сигнал на выходе модулей расширения EAI приведен для случая совместной работы с модулями AI.
-
5 Значения пределов допускаемой основной и дополнительной приведенной погрешностей модулей расширения EAI приведены для всего канала измерения, включая цепи преобразования модуля AI.
Таблица 4 - Технические характеристики контроллеров
Наименования характеристики |
Значения | |
Напряжение питания модулей: - от сети переменного тока при использовании блока питания SU-06, В |
220+44 | |
- частота, Гц |
50+1 | |
- от сети постоянного тока, В |
27+8 | |
Мощность, потребляемая контроллером, В^А, не более |
100 | |
Нормальные |
температура окружающей среды, °С |
от +15 до +35 |
условия |
относительная влажность без конденса- |
от 45 до 80 |
применения |
ции, % | |
атмосферное давление, кПа |
от 84,0 до 106,7 | |
Рабочие усло- |
температура окружающей среды, °С | |
вия примене- |
- для исполнений IP44, IP54 |
от -10 до +50 |
ния |
- для исполнений IP20 |
от 0 до +60 |
относительная влажность, % - для исполнений IP44, IP54 при темпе- |
от 40 до 95 | |
ратуре +35 °С - для исполнений IP20 при температуре +25 °С |
от 40 до 80 | |
атмосферное давление, кПа |
от 84,0 до 107,0 | |
- синусоидальные вибрации: частота, Гц |
от 10 до 150 | |
амплитуда, мм |
0,15 | |
ускорение, м/с2 |
19,6 (2g) | |
Температура транспортирования, °С |
от -50 до +50 | |
Габаритные размеры, мм, не более: бескорпусное исполнение |
380 х 350 х 150 | |
однокорпусное исполнение |
540 х 1125 х 165 | |
двухкорпусное исполнение |
492 х 442 х 165, | |
540 х 1125 х 165 |
Продолжение таблицы 4
Наименования характеристики |
Значения |
Масса, кг, не более: бескорпусное исполнение |
10 |
однокорпусное исполнение |
45 |
двухкорпусное исполнение |
55 |
наносится на лицевую панель измерительных модулей методом наклейки или шелкогра-фии или на титульные листы эксплуатационной документации типографским способом.
Комплектность средств измеренийТаблица 5 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Контроллер |
ЭК-2ххх |
в соответствии со спецификацией заказа |
Руководство по эксплуатации |
АЛГВ.42643х.ххх РЭ | |
Паспорт |
АЛГВ. 42643x.xxx ПС | |
Методика поверки |
АЛГВ.420609.001 И1 |
1 шт. |
осуществляется по документу АЛГВ.420609.001 И1 «Измерительные каналы универсальных программируемых промышленных контроллеров серии ЭК-2000. Методика поверки», утвержденным ФГУП ВНИИМС в апреле 2010 г.
Основные средства поверки:
- калибратор-вольтметр универсальный В1-18, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный №) 10759-86;
- магазин сопротивления измерительный МСР-60М, регистрационный номер 2751-71.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в руководствах по эксплуатации.
Нормативные документы, устанавливающие требования к контроллерам универсальным программируемым промышленным серии ЭК-2000ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ИзготовительАкционерное общество «ЭМИКОН» (АО «ЭМИКОН»)
Адрес: 107497, г. Москва, Щелковское шоссе, д.77 Телефон: +7 (499) 707-16-45
Факс: +7 (495) 460-38-44
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-55-77
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
М.п. «29» июня 2020 г.
