Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «08» мая 2020 г. № 876

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Источники микропотоков паров ртути ИМ-Hg - рабочие эталоны 1-го разряда

Источники микропотоков паров ртути ИМ-Hg - рабочие эталоны 1 -го разряда (далее - ИМ-Hg) в комплекте с термодиффузионными генераторами газовых смесей предназначены для передачи единицы массовой концентрации ртути в азоте (воздухе или метане) рабочим эталонам 2-го разряда и средствам измерений в соответствии с Государственной поверочной схемой для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденной Приказом Росстандарта от 14.12.2018 г. № 2664.

Принцип действия ИМ-Hg - термодиффузионный.

ИМ-Hg представляют собой сосуды с проницаемыми стенками, заполненные чистым веществом. Производительность ИМ-Hg (количество вещества, диффундируемого из источника микропотоков в единицу времени) зависит от природы вещества, а также от геометрических размеров, температуры и материала стенок сосуда. При обдувании газом-разбавителем вещество диффундирует в поток газа с постоянной скоростью.

ИМ-Hg применяются в качестве сменных элементов в газоаналитических и газосмесительных устройствах (термодиффузионных генераторах газовых смесей), применяемых для градуировки и поверки газоанализаторов контроля ртути в воздухе рабочей зоны.

ИМ- Hg различаются температурой применения и конструктивным исполнением. Конструктивно ИМ могут быть выполнены в виде:

• - трубки из поливинилхлорида, полиэтилена или силикона (исполнение А),

• - стеклянного или фторопластового резервуара с насадкой из поливинилхлорида, полиэтилена или силикона (исполнение Г).

ИМ- Hg относятся к невосстанавливаемым, неремонтируемым, однофункциональным изделиям.

В эксплуатации ИМ- Hg ремонту не подлежат.

Хранение и транспортирование ИМ- Hg осуществляется в специализированном контейнере, имеющем возможность продувки внутреннего объема инертным сухим газом (азотом) и входящем в комплект поставки.

Применение ИМ-Hg осуществляется также в инертной сухой среде - в азоте по ГОСТ 9293-74, воздухе или метане.

Общий вид ИМ- Hg приведен на рисунках 1 и 2.

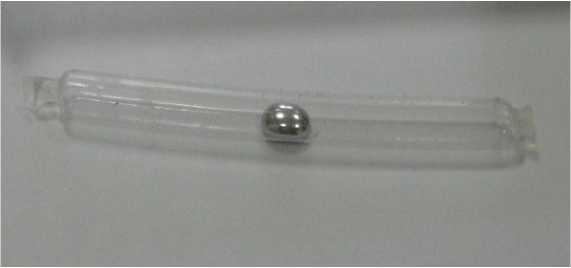

Рисунок 1. - Общий вид ИМ-Hg исполнение А.

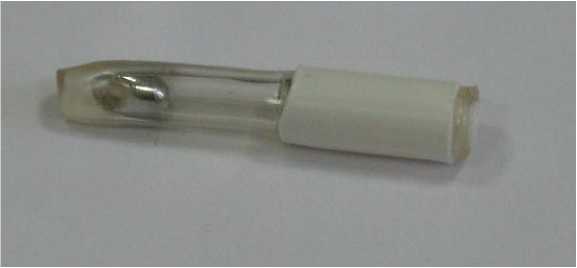

Рисунок 2 -Общий ИМ-Hg исполнение Г.

Программное обеспечение

отсутствует.

Таблица 1 - Диапазоны производительности ИМ-Hg и номинальные значения температуры

Таблица 2 - Прочие метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Габаритные размеры и конструктивное исполнение ИМ-Hg

наносится на паспорт и контейнер (упаковку), в котором хранится ИМ- Hg.

Таблица 5 - Комплектность ИМ- Hg

осуществляется по документу «ГСИ. Источники микропотоков паров ртути ИМ-Hg - рабочие эталоны 1-го разряда. Методика поверки» МП-242-1840-2015, утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 15 января 2015 г.

Основные средства поверки:

Эталонный комплекс аппаратуры, входящий в состав Государственного первичного эталона единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154 - 2011.

Эталоны сравнения - ИМ паров ртути по ГОСТ 8.578-2008, относительная погрешность не более ± 4 %.

Газоанализатор-компаратор, относительное среднее квадратическое отклонение случайной погрешности (Бо) не более 2,0 %.

- эталонный комплекс аппаратуры, входящий в состав Государственного первичного эталона единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых и газоконденсатных средах ГЭТ 154;

- эталоны сравнения - источники микропотоков ИМ-ЭС (меры) паров ртути (регистрационный номер в Федеральном информационном фонде 77313-20) в соответствии с Государственной поверочной схемой для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденной приказом Росстандарта от 14.12.2018 г. № 2664.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ИМ с требуемой точностью.

Знак поверки наносится в виде наклейки на свидетельство о поверке.

приведены в эксплуатационном документе.

Приказ Росстандарта от 14.12.2018 г. № 2664 Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах

Источники микропотоков паров ртути ИМ-Hg - рабочие эталоны 1-го разряда. Технические условия ШДЕК 418319.011 ТУ

Общество с ограниченной ответственностью “МОНИТОРИНГ”

(ООО “МОНИТОРИНГ”)

ИНН 7810728739

Адрес:190013, г. Санкт-Петербург, а/я 113

Телефон: (812) 251-56-72, факс: (812) 327-97-76

Web-сайт: www.ooo-monitoring.ru

E-mail: info@ooo-monitoring.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01

Факс: (812) 713- 01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологии                                           А.В. Кулешов

М.п.                              «08» мая 2020 г.
