Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «17» апреля 2020 г. № 762

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения SVR-34B

Трансформаторы напряжения SVR-34B (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления в установках переменного тока промышленной частоты в сетях 330 кВ, применяются в КРУЭ с элегазовой изоляцией.

Трансформаторы напряжения типа SVR-34B представляют собой масштабные преобразователи индуктивного типа, размещенные в баке, заполненном элегазом. Принцип действия основан на явлении взаимной индукции в обмотках, намотанных на один сердечник.

Каждый трансформатор имеет первичную и до пяти вторичных обмоток, измерительных и/или защитных. Сердечники, в виде замкнутых квадратов, набранные из листов электротехнической стали, имеют низкие потери. Характеристики каждого трансформатора напряжения проверяются. Бак трансформатора, куда помещена активная часть, изготовлен из стального сплава. Плотность элегаза в баке контролируется датчиком плотности. Для обеспечения безопасности предусмотрен предохранительный клапан с разрывной мембраной, расположенный на торцевой поверхности корпуса трансформатора.

Выводы вторичных обмоток подключены к клеммам контактной коробки, которая помещена наверху корпуса трансформатора.

Крышка контактной коробки пломбируется для предотвращения

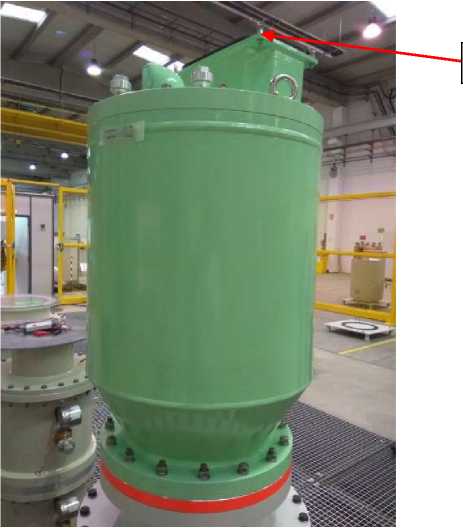

Общий вид трансформаторов и место пломбировки представлены на рисунке 1.

Рисунок 1 - Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа (A)

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится типографским способом на эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки:

• - трансформатор напряжения эталонный мобильный NUES 330 mob, регистрационный № 30044-05;

• - прибор сравнения КНТ-05, регистрационный № 37854-08;

• - магазин нагрузок МР 3025, регистрационный № 22808-07.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и/или в паспорт в виде оттиска клейма поверителя.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 1983-2015. Трансформаторы напряжения. Общие технические условия

ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки

ARTECHE GAS INSULATED TRANSFORMERS S.L., Испания

Адрес: Gerezpea 15, 01015 Vitoria-Gasteiz, Spain

Телефон: +34 945 069 500

Web-сайт: www.arteche.com

E-mail: info@arteche.es

Акционерное общество высоковольтного оборудование «Электроаппарат» (АО ВО «Электроаппарат»)

ИНН 7801032688

Адрес: 199106, г. Санкт-Петербург, 24 линия В.О., д. 3-7 лит. И, офис 1

Телефон: +7 (812) 677-83-83

Web-сайт: elektroapparat.ru

E-mail: box@ea.spb.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

М.п.

«17» апреля 2020 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ Ф^ЛТРАШШ

_____ ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Госстандарт)

17 апреля 2020 г.                                                     762

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 64604 «Трансформаторы напряжения SVR-34B» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями АО ВО «Электроаппарат» от 27 февраля 2020 г. № 11 и № 12 приказываю:

• 1. Внести изменения в описание типа на трансформаторы напряжения SVR-34B, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 66120-16, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.

• 2.  Переоформить свидетельство об утверждении типа №  64604

«Трансформаторы напряжения SVR-34B», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 66120-16, в связи с изменением наименования изготовителя с фирма «ARTECHE NISSIN S.L.», Испания на «ARTECHE GAS INSULATED TRANSFORMERS S.L.», Испания.

• 3. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.
