Изменения в описание типа на трансформаторы тока ТЛО-35
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТЛО-35 Назначение средства измеренийТрансформаторы тока ТЛО-35 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и (или) управления в сетях переменного тока до 35 кВ.
Описание средства измеренийТрансформаторы тока являются трансформаторами опорного типа с датой изоляцией, выполненной из компаунда, обеспечивающего электрическую прочность изоляции и защиту обмоток, одновременно выполняющего функции корпуса и несу; конструкции. Первичная обмотка трансформаторов - многовитковая или одновитковая, выводы которой расположены на верхней поверхности трансформатора. Подключение токоведущих шин осуществляется к контактным выводам с помощью болтов Ml2.
щей
Трансформаторы могут иметь от одной до пяти вторичных обмоток, каждая из которых изготовлена на отдельном магнитопроводе, а также один или несколько коэффициентов трансформации и различные значения номинального вторичного тока.
Принцип действия трансформаторов заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечении гальванического разделения измерительных приборов от цепи высокого напряжения.
Трансформаторы могут быть установлены в любом положении и крепятся к ких
конструкции болтами М12. Трансформаторы тока изготавливаются в несколь конструктивных исполнениях. Расшифровка условного обозначения трансформаторов тока приведена на рисунке 3.
Внешний вид трансформаторов тока и места пломбировки от несанкционированного доступа приведены на рисунке 1.

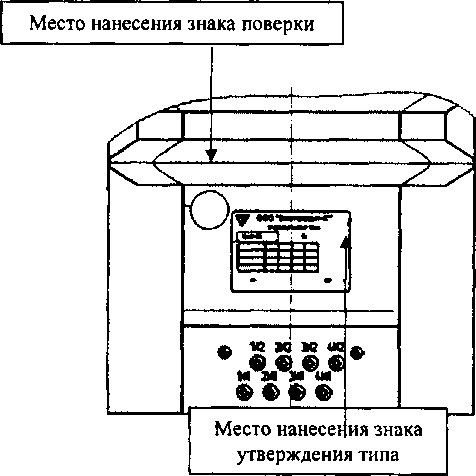

Место нанесения паспортной таблички, знака поверки и знака утверждения и приведены на рисунке 2.
ипа

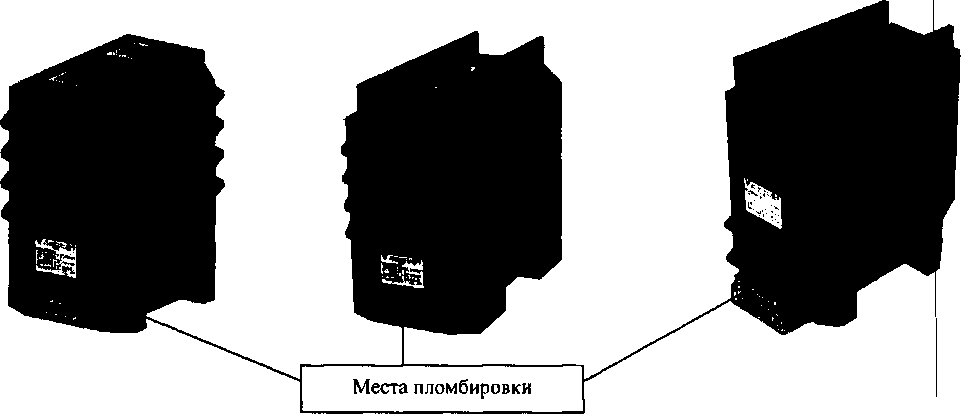

Рисунок 1 - Фотография общего вида и мест пломбировки трансформаторов тока ТЛО
-35
Рисунок 2 - Место нанесения паспортной таблички, знака поверки и знака утверждения л ипа
Уровень изоляции
Ток односекундной термической стойкости, кА
Климатическое исполнение и категория размещения по ГОСТ 15150-69
Номинальный вторичный ток, А (при наличии нескольких вторичных токов указываются через тире)
Номинальный первичный ток, А (при наличии нескольких первичных токов указываются через тире, при наличии отпайки или переключения указывается в скобках)
Номинальная вторичная нагрузка, В А
Класс точности
Вариант конструктивного исполнения
Номинальное напряжение, кВ
|
Трансформатор тока с литой изоляцией, конструкция - опорный | ||
|
Рисунок'3 - Расшифровка условного обозначения трансформаторов Метрологические и технические характеристики Основные метрологические и технические характеристики трансформаторов ток ТЛО-35 представлены в таблице!. Таблица 1- Основные метрологические и технические характеристики |
а | |
|
Наименование параметра |
Значения параметра | |
|
1 |
2 | |
|
Номинальное рабочее напряжение, кВ |
35 | |
|
Наибольшее рабочее напряжение, кВ |
40,5 | |
|
Номинальные первичные токи, А |
5; 7,5; 10; И; 12; 13; 14; 15; 16; 18; 20; 22 27,5; 30; 32,5; 35; 37,5; 40; 50; 55; 60; 65 75; 80; 90; 100; 150; 200; 250; 300; 350; 500; 550; 600; 650; 700; 750; 800; 900; 1 1050; 1100; 1150; 1200; 1250; 1300; 1400; 1 1550;1600;1650; 1700; 1750; 1800; 1900; 2 2100; 2200; 2250; 2300; 2500; 2550; 2600; 2 2700; 2750; 2800; 2900; 3000 |
; 25; 70; 400; 000; 500; 000; 650; |
|
Номинальный вторичный ток, А |
1; 5 | |
|
4 | ||
|
Номинальная частота, Гц |
50; 60 | |
|
Число вторичных обмоток |
до 5 | |
|
Классы точности вторичных обмоток:
|
0,2S; 0,2; 0,5S; 0,5; 1; 3; 5Р; ЮР | |
|
Номинальная вторичная нагрузка при cos (р= 0,8, В-А
|
от 1 до 50 от 1 до 50 | |
|
Номинальная вторичная нагрузка при cos (р= 1, В-А
|
от 2,5 до 15 от 2,5 до 15 | |
|
Номинальная предельная кратность вторичной обмотки для защиты, КНОм |
от 2 до 30 | |
|
Номинальный коэффициент безопасности вторичной обмотки для измерений, КбНОм |
от 3 до 30 | |
|
Ток односекундной термической стойкости, кА |
от 2,5 до 100 | |
|
Ток электродинамической стойкости, кА |
от 6,25 до 250 | |
|
Технические характеристики | ||
|
Масса, кг, не более |
100 | |
|
Габаритные размеры, не более, мм: (длина х ширина х высота) |
513 x 250 x 432 | |
|
Средняя наработка до отказа, ч |
400000 | |
|
Средний срок службы, не менее, лет |
30 | |
|
Климатическое исполнение (ГОСТ 15150-69) |
УХЛ; У; Т | |
|
Категория размещения (ГОСТ 15150-69) |
2;3 | |
|
Знак утверждения типа наносится на табличку трансформатора и на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом. Комплектность средства измерений комплект поставки:
Поверка осуществляется по документу ЭК. 1.760.020 ПМ5 «Методика поверки трансформаторов ТЛО-35», утвержденным ГЦИ СИ «РОСИСПЫТАНИЯ» в июне 2011 г. Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельс поверке и (или) на трансформатор тока. Основные средства поверки:
|
тока гво О 7007- 00); | |
-
6. Магазины сопротивления Р5018 (per. № 3901-73);
-
7. Магазины нагрузок МР 3027 (per. № 34915-07).
приведены в документе ЭК. 1.760.020 РЭ «Трансформатор тока ТЛО-35. Руководство эксплуатации».
Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТЛО-35-
1. ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
-
2. ТУ 3414-035-52889537-07 «Трансформаторы тока ТЛО-35. Технические ус
