МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

____ ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

02 апреля 2020 г.                                                    690

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 2095/4 «Гигрографы М-21 А» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «Сафоновский завод «Гидрометприбор» от 10 марта 2020 г. №04/01-0639, приказываю:

• 1.  Внести изменения в описание типа на гигрографы М-21 А, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 15114-96, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Установить методику поверки по документу МИ 2876-04 «ГСИ. Гигрометры и гигрографы метеорологические. Методика поверки», утвержденному ФБУ «Ростест-Москва», и распространить действие документов на гигрографы М-21 А, находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 2095/4 «Гигрографы М-21 А», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 15114-96, в связи с заменой документа на поверку.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Г                             Л

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036E1B07EOFB80EA118900BCB6D090 Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «02» апреля 2020 г. № 690

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Гигрографы М-21А

Назначение средства измерений Гигрографы М-21А предназначены для измерений и регистрации относительной влажности воздуха.

Принцип действия основан на свойстве человеческого обезжиренного волоса изменять свою длину с изменением относительной влажности окружающего воздуха.

Гигрографы М-21А состоят из следующих основных частей:

• - чувствительного элемента - пучка волос, защищенного от повреждений ограждением;

• - передаточного механизма - системы дуг с осями;

• - регистрирующей части - стрелки с пером и барабана с часовым механизмом;

• - корпуса - основания с откидной крышкой.

Изменение длины пучка волос, вызванное изменение относительной влажности, преобразуется с помощью передаточного механизма в перемещение стрелки с пером по диаграммному бланку. При увеличении относительной влажности воздуха пучек волос удлиняется и стрелка с пером перемещается вверх, а при уменьшении вниз.

Вращение барабана с надетым на него диаграммным бланком осуществляется часовым механизмом, который размещен внутри барабана и вращается вместе с ним вокруг центральной оси, неподвижно закрепленной на основной плате гигрографа.

В зависимости от типа часового механизма, гигрографы могут изготавливаться в двух модификациях:

• - М-21АС - суточные гигрографы;

• - М-21АН - недельные гигрографы.

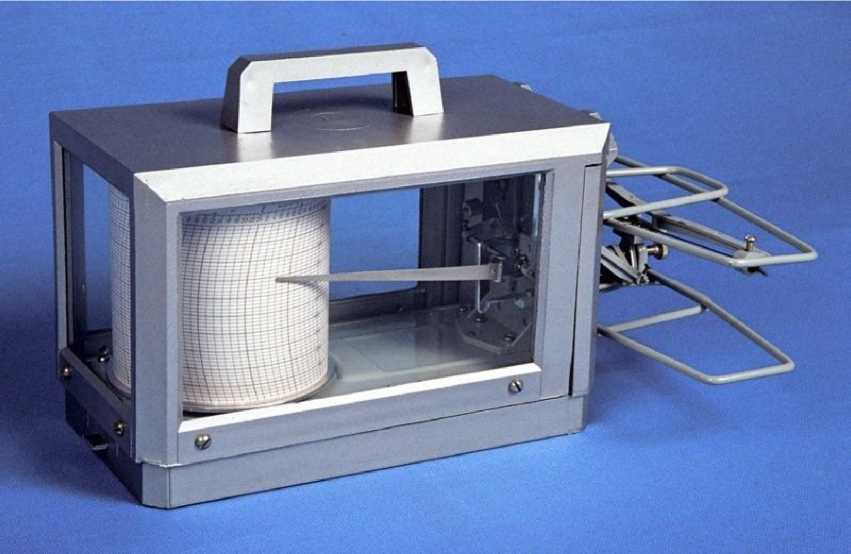

Внешний вид гигрографов М-21А показан на рисунке 1.

Рисунок 1 - Общий вид гигрографа М-21А

Пломбирование гигрографов М-21А не предусмотрено.

отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится фотохимическим, тиснением или другим способом на фирменной планке, закрепленной на приборе, а в эксплуатационной документации проставляется штемпелем.

Таблица 3 - Комплектность средства измерений

осуществляется по документу МИ 2876-04 «ГСИ. Гигрометры и гигрографы метеорологические. Методика поверки».

Основные средства поверки в соответствии с МИ 2876-04.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений влажности газов»

ИЛАН.413614.001ТУ Гигрографы М-21А. Технические условия

Акционерное общество «Сафоновский завод гидрометеорологических приборов» (АО «Сафоновский завод «Гидрометприбор»)

ИНН 6726009364

Адрес: 215500, г. Сафоново, Смоленская обл.

Телефон: (48142) 7-50-06; (48142) 7-50-15; (48142) 7-50-28

E-mail: meteogmp@mail.ru

Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Г осударственный региональный центр стандартизации, метрологии и испытаний в Смоленской области» (ГЦИ СИ ФБУ «Смоленский ЦСМ»)

Адрес: 214014, г. Смоленск, ул. Нахимсона, 10

Телефон: +7 (4812) 66-65-01, факс: +7 (4812) 66-65-01

E-mail: csm@smolcsm.ru

Web-сайт: www.smolcsm.ru

Аттестат аккредитации ГСИ СИ ФБУ «Смоленский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30145-11 от 03.03.2011 г.

В части вносимых изменений:

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»

(ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Телефон: +7 (495) 544-00-00

Web-сайт: http://www.rostest.ru

Регистрационный номер RA.RU.310639 в Реестре аккредитованный лиц в области обеспечения единства измерений Росаккредитации.

Заместитель Руководителя Федерального агентства по техническому регулированию и метрологии

М.п.

«02» апреля 2020 г.
