МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

13 марта 2020 г.                                                   511

Москва

О внесении изменений в описание типа на счетчики холодной и горячей воды турбинные MeiStream

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением фирмы «Sensus Slovensko.a,s» от 11 ноября 2019 г. б/н приказываю:

1. Внести изменения в описание типа на счетчики холодной и горячей воды турбинные MeiStream, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 35547-07, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением под регистрационным

номером.                          -

2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Заместитель Руководите, гя

сертификат: OOE1036E1B07EOFBBOEA118900BCB6D090 Кому выдан: Голубев Сергей Сергеевич Действителен; с 06.11.2019 до 06.11.2020

\-----------

Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «13» марта 2020 г. № 511

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики холодной и горячей воды турбинные MeiStream

Счетчики холодной и горячей воды турбинные MeiStream предназначены для измерений объема жидкости в потоке.

Счетчики холодной и горячей воды турбинные MeiStream состоят из корпуса и измерительной вставки со счетным устройством. Счетчики холодной и горячей воды турбинные MeiStream могут устанавливаться на горизонтальном, вертикальном и наклонном трубопроводах с минимальными прямолинейными участками 3DN перед и 1DN после счетчика. Счетное устройство содержит масштабирующий редуктор со стрелочными и роликовыми указателями объема. Кинематическая связь турбинки с ведомым элементом счетного устройства осуществляется магнитной муфтой, благодаря силам магнитного взаимодействия через герметичную стенку, изолирующую счетное устройство от измеряемой среды. Конструктивно магнитная муфта защищена от воздействия внешнего магнитного поля.

Вода через входное отверстие корпуса направляется в измерительную вставку и приводит во вращение турбинку и через выходное отверстие корпуса вытекает в трубопровод. Скорость вращения турбинки пропорциональна расходу воды. Редуктор счетного механизма непрерывно приводит суммарное количество оборотов турбинки к значению объема протекшей воды.

Для дистанционной передачи показаний в счетчиках могут использоваться датчики импульсов типа Reed RD (герконовые) или датчики импульсов оптические типа Opto OD или индукционные датчики импульсов типа HRI. Передатчики импульсов заказываются и приобретаются отдельно.

У датчиков импульсов типа Reed RD цена импульса 0,1 м³ или 1 м³ для счетчиков с номинальными диаметрами от DN40 до DN125 и 1 м³ или 10 м³ для счетчиков с номинальным диаметром от DN150 до DN300, у датчиков импульсов типа Opto OD цена импульса 0,001 м³ или 0,01 м³ для счетчиков с номинальными диаметрами от DN40 до DN125 и 0,01 м³ или 0,1 м³ для счетчиков с номинальным диаметрам от DN150 до DN300, а у датчиков типа HRI цена импульса программируемая.

Счетчики холодной и горячей воды турбинные MeiStream с номинальными диаметрами DN200, DN250 и DN300 предназначены только для холодной воды.

Счетчики холодной и горячей воды турбинные MeiStream выпускаются в двух модификациях: MeiStream и MeiStream RF. Счетчики холодной и горячей воды турбинные MeiStream модификации MeiStream RF выпускаются с радиопередающим устройством и обеспечивают передачу накопленной информации по радиоканалу в автоматизированную систему комплексного учета потребления энергоресурсов.

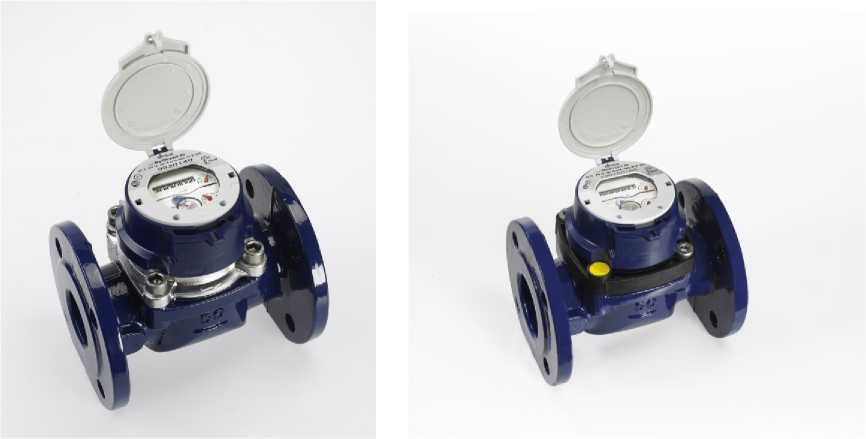

Общий вид счетчиков холодной и горячей воды турбинных MeiStream представлен на рисунке 1.

Рисунок 1 - Общий вид счетчиков холодной и горячей воды турбинных MeiStream

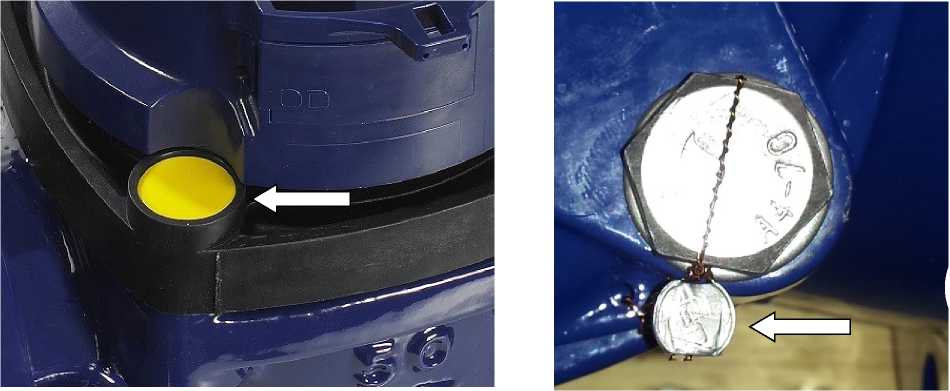

Пломбирование счетчиков холодной и горячей воды турбинных MeiStream осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу или специальную мастику. Свинцовая (пластмассовая) пломба навешивается на внешнюю боковую сторону счетчика посредством проволоки, проведенной через отверстие в шляпке винта, соединяющей измерительную камеру и счетный механизм. Специальная мастика устанавливается в углубление композитного фланца. Место пломбировки счетчиков холодной и горячей воды турбинных MeiStream представлено на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков холодной и горячей воды турбинных MeiStream

Программное обеспечение (далее - ПО) установлено только на счетчики модификации MeiStreamRF и является встроенным. ПО предназначено для опроса внутренних датчиков вращения турбины счетчика для определения количества прошедшей через него воды, обеспечения взаимодействия со встроенным радиомодулем, хранения в энергонезависимой памяти результатов измерений и их вывода на устройство индикации -жидкокристаллический дисплей.

ПО счетчиков является метрологически значимым, расположено на постоянном запоминающем устройстве, встроенном в микроконтроллер электронного блока счетного механизма. ПО защищено от записи, чтения и модификации встроенными средствами микроконтроллера. Программное обеспечение является неизменяемым и несчитываемым.

После установки счетчика на трубопровод и пуска через него воды ПО счетчика выполняет проверку целостности и корректности конфигурационных данных, в процессе работы непрерывно отслеживает разрешенный уровень доступа и не допускает несанкционированного изменения конфигурационных параметров без снятия пломб, выполняет контроль возможных неисправностей и отказов.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на верхнюю часть шильдика, установленного на счетный механизм счетчика холодной и горячей воды турбинного MeiStream лазерным способом и в верхнюю часть титульного листа паспорта типографским способом.

Таблица 4 - Комплектность счетчиков холодной и горячей воды турбинных MeiStream

осуществляется по документу МИ 1592-2015 «Рекомендация. ГСИ. Счетчики воды. Методика поверки».

Основные средства поверки:

- рабочий эталон единиц объемного расхода и объема жидкости в потоке 3-го разряда согласно ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 № 256, в диапазоне значений соответствующему диапазону расхода поверяемого средства измерений с соотношением пределов допускаемой относительной погрешности эталона к пределам допускаемой относительной погрешности поверяемого средства измерений не менее 1:3.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится в соответствующий раздел паспорта или в свидетельство о поверке счетчиков холодной и горячей воды турбинных MeiStream, а также на свинцовую (пластмассовую) пломбу или специальную мастику в соответствии с рисунком 2.

приведены в эксплуатационном документе.

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие условия

ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические условия

МОЗМ МР 49-1 Счетчики воды, предназначенные для измерения холодной питьевой воды и горячей воды

Техническая документация фирмы-изготовителя.

Sensus GmbH Hannover, Германия

Адрес: Германия, Meineckestrasse 10, D-30880 Laatzen

VAT reg. no.: 01/DE 115507611

Телефон (факс): 0049 5102 74 3131 / 0049 5102 74 3110

Web-сайт: www.sensus.com

E-mail: jens.schulz@xyleminc.com

ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495) 437-55-77 / 437-56-66

E-mal: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-08 от 27.06.2008 г.

В части вносимых изменений

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон (факс): 8 (843) 272-70-62, 8 (843) 272-00-32

Web-сайт: www.vniir.org

Е-mail: office@vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

М.п.

«13» марта 2020 г.
