МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

02 марта 2020 г.                                    '              444

Москва

О переоформлении свидетельства об утверждении типа средств измерений № 70987 «Анализаторы пыли EDM 180+ A, EDM 180+ В, EDM 180+ С, EDM 180+ СЕ, EDM 180+ D, EDM 180+ Е, EDM 107 GF, EDM 11-Е» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Группа Ай-Эм-Си» от 06 ноября 2019 г. № 425-2 и от 15 января 2020 г. № 523-1, приказываю:

• 1. Внести изменения в описание типа на анализаторы пыли EDM 180+ А, EDM 180+ В, EDM 180+ С, EDM 180+ СЕ, EDM 180+ D, EDM 180+ Е, EDM 107 GF, EDM 11-Е, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 72231-18, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.

• 2.  Установить методику поверки по документу МП-640-005-19

«Анализаторы пыли EDM 180+ A, EDM 180+ В, EDM 180+ С, EDM 180+ СЕ, EDM 180+ D, EDM 180+ Е, EDM 107 GF, EDM 11-Е. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 26 февраля 2019 г., и распространить действие документа на анализаторы пыли EDM 180+ A, EDM 180+ В, EDM 180+ С, EDM 180+ СЕ, EDM 180+ D, EDM 180+ Е, EDM 107 GF, EDM         11-Е,         находящиеся         в         эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 70987 «Анализаторы пыли EDM 180+ A, EDM 180+ В, EDM 180+ С, EDM 180+ СЕ, EDM 180+ D, EDM 180+ Е, EDM 107 GF, EDM 11-Е», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером № 72231-18, в связи с внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (А. М. Кузьмину), ФГУП «ВНИИМС» (А. Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                    С.С. Голубев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036ElBD7eOFB8DEAl 18900BCB6D090 Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11,2019 до 06.11.2020

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы пыли EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E, EDM 107 GF, EDM 11-E (далее - анализаторы) предназначены для измерений массовой концентрации аэрозольных частиц в атмосферном воздухе и воздухе рабочих зон, в том числе при контроле среднесуточных значений предельно-допустимых концентраций.

Принцип работы анализаторов - оптический, основанный на регистрации рассеянного излучения. Луч лазера просвечивает ячейку, через которую прокачивается анализируемая воздушная проба. Прямое излучение попадает в световую ловушку, представляющую собой черное тело. Рассеянное аэрозольными частицами излучение регистрируется фотоприемником и преобразуется в электрический сигнал. Интенсивность рассеянного частицами излучения пропорциональна размеру частиц, а количество импульсов соответствует количеству частиц. В соответствии с измеренной интенсивностью и количеством импульсов производится автоматический расчет массовой концентрации аэрозольных частиц. Значение плотности аэрозольных частиц, влияющее на измеренное значение массовой концентрации аэрозольных частиц, задается при сервисном обслуживании анализатора.

Конструктивно анализаторы выполнены в виде моноблока, в котором размещены оптическая система, пробоотборное устройство и электронный блок. Основными элементами оптической системы являются: источник света - полупроводниковый лазерный диод, фокусирующая система, фотоприемник. Пробоотборное устройство включает в себя насос для прокачки воздуха, пробоотборный тракт с измерительной ячейкой, набор воздушных фильтров. Электронный блок преобразует и обрабатывает измерительные сигналы, полученные с фотоприемника. Анализаторы оборудованы экраном, результаты измерений представляются в цифровом виде. Для хранения данных анализаторы имеют карту памяти.

Анализаторы отличаются исполнением корпуса, способом эксплуатации, диапазонами измерений, набором дополнительно измеряемых параметров (распределение по размерам, счетная концентрация), габаритными размерами и массой.

Анализаторы EDM 107 GF представляют из себя переносной анализатор и измеряют массовую концентрацию PM-10, PM-2.5 и PM-1.

Анализаторы EDM 11-Е и EDM 11-E.1 представляют из себя переносной анализатор и измеряют массовую концентрацию PM-10, PM-2.5, PM-1 и распределение частиц по размерам.

Отличительные особенности анализаторов EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E приведены в таблице 1.

В анализаторах EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E используется автоматическая изотермическая система осушения отбираемой пробы.

В анализаторах EDM 107 GF и EDM 11-Е, EDM 11-E.1 используется встроенная ячейка для отбора проб на политетрафторэтиленовый гравиметрический фильтр (PTFE).

Таблица 1 - Отличительные особенности анализаторов EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E

Анализаторы EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E, являются стационарными и предназначены для контроля атмосферного воздуха.

Анализаторы EDM 107 GF, EDM 11-E, EDM 11-E.1 являются переносными и предназначены для контроля воздуха рабочих зон.

Внешний вид анализаторов, места нанесения знака утверждения типа и пломбирования приведены на рисунках 1, 2.

место пломбирования

место для

размещения знака

утверждения типа

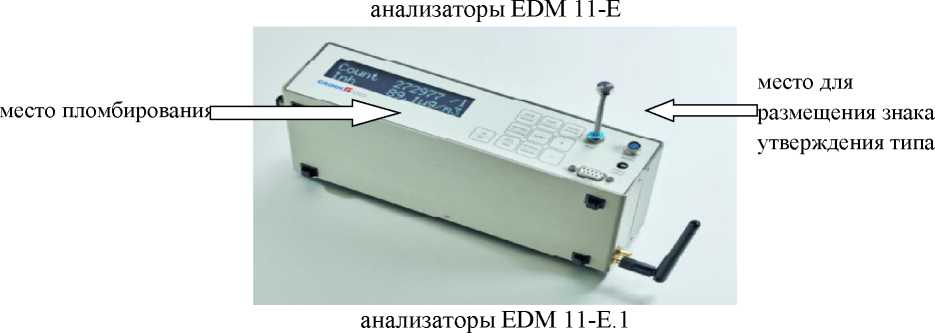

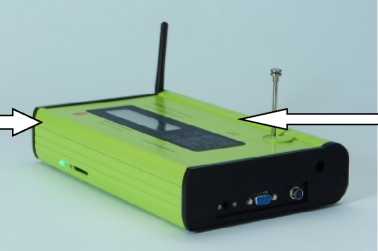

Рисунок 1 - Внешний вид анализаторов EDM 11-Е и EDM 11-Е.1

анализаторы EDM 107 GF

место для размещения знака утверждения типа

место для размещения знака утверждения типа

анализаторы EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE,EDM 180+ D, EDM 180+ E

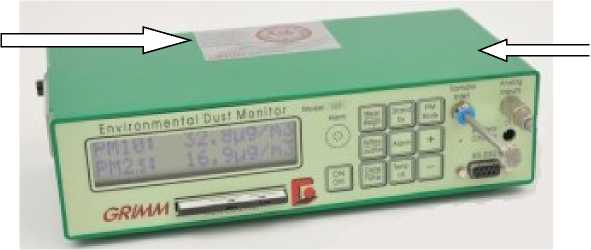

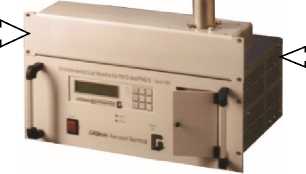

Рисунок 2 - Внешний вид анализаторов пыли EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E, EDM 107 GF

Анализаторы имеют встроенное программное обеспечение (ПО) Firmware v.7.80, управление осуществляется с помощью клавиш на передней панели анализаторов и внешнее ПО «GRIMM Software LabView^® 1.178», предназначенное для визуализации измеренных данных, а также для управления анализатором с помощью персонального компьютера.

Программное обеспечение позволяет производить настройку параметров отображения результатов измерений, устанавливать режимы измерений, копировать результаты измерений, хранящиеся на карте памяти анализатора. Для управления анализатором с помощью программного обеспечения используется идентификационный драйвер, исключающий несанкционированную настройку параметров анализатора. Драйвер содержит информацию о модели, серийном номере и версии внутреннего программного обеспечения анализатора.

Внешнее программное обеспечение «GRIММ Software LabView® 1.178» версии 6.0 не является метрологически значимым и не может привести к искажениям результатов измерений, отображаемых на дисплее или передаваемых посредством цифрового выхода, так как предназначено для сбора, сохранения, настройки параметров измерения.

Идентификационные данные ПО представлены в таблице 2. Таблица 2 - Идентификационные данные ПО

Анализаторы имеют уровень защиты ПО «средний» в соответствии с Р 50.2.077-2017.

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Продолжение таблицы 4

наносится на переднюю панель корпуса анализаторов в виде наклейки и на титульный лист руководств по эксплуатации методом компьютерной графики.

аблица 5 - Комплект поставки анализаторов

осуществляется по документу МП-640-005-19 «Анализаторы пыли EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E, EDM 107 GF, EDM 11-E. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 26 февраля 2019 года.

Основные средства поверки:

- рабочий эталон единицы размера частиц в диапазоне значений от 0,01 до 1000 мкм, счетной концентрации частиц в диапазоне значений от 10 до 10¹² дм^_3, массовой концентрации частиц в диапазоне значений от 0,01 до 10000 мг/м³ по ГОСТ 8.606-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;

• - расходомер-счетчик газа РГС-1, рег. № 20831-06;

• - термометр цифровой малогабаритный ТЦМ 1520 с преобразователем ПТСВ-2-1, рег. № 20856-15.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.

Знак поверки наносится на свидетельство о поверке анализаторов в виде наклейки или оттиска поверительного клейма.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к анализаторам пыли EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E, EDM 107 GF, EDM 11-E

ГОСТ 8.606-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов

Приказ Министерства здравоохранения и социального развития Российской Федерации № 1034 от 09.09.11 об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности

ГН 2.1.6.2604-10 дополнение № 8 к ГН 2.1.6.1338-03 Предельно допустимые концентрации (ПДК) загрязняющих веществ в атмосферном воздухе населенных мест

Техническая документация фирмы-изготовителя

Фирма «Grimm Aerosol Technik GmbH & Co.KG», Германия

Адрес: DorfstraBe 9, D-83404 Ainring, Deutschland

Телефон: +49 (0) 8654/578-0

Факс: +49 (0) 8654/578-35

Общество с ограниченной ответственностью «Группа Ай-Эм-Си»

(ООО «Группа Ай-Эм-Си»)

ИНН 7714953587

Адрес: 117638, г. Москва, Криворожская, д. 23, корп. 3, офис 10-15

Телефон: +7 (495) 374-04-01

Е-mail: sales@imc-systems.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11

Телефон: +7 (495) 526-63-00; факс: +7 (495) 526-63-00

Е-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» в области обеспечения единства измерений для выполнения работ и (или) оказания услуг по испытанию средств измерений в целях утверждения типа № 30002-13 от 11.05.2018 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

А.В. Кулешов

М.п.        «02» марта 2020 г.
