МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

26 февраля 2020 г.                                  ’                409

№____

Москва

О внесении изменений в описание типа средства измерений «Модуль инспекционный внутритрубный PS-3»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346_v (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «ЮНИКОН-ЗСК» от 28 ноября 2019 г. № 02/599 приказываю:

• 1. Внести изменения в описание типа модуля инспекционного внутритрубного PS-3, зарегистрированного в Федеральном информационном фонде по обеспечению единства измерений под номером 71125-18, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.

• 2. Управлению государственного надзора и контроля (А.М. Кузьмин), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление описания типа средства измерений и выдачу его заявителю.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

( \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

сертификат: OOE1036E1BD7EDFB80EA118900BCB6D090

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06.11.2019 до 06.11.2020

<______________:_________________________________/

Приложение

к приказу Федерального агентства

по техническому регулированию

и метрологии от «26» февраля 2020 г. № 409

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Модуль инспекционный внутритрубный PS-3 (далее - модуль) предназначен для измерений остаточной толщины стенки трубопроводов, рабочей средой в которых является вода.

Принцип действия модуля основан на методе акустического контроля. Импульсные сигналы заданной частоты и мощности вырабатываются генератором импульсов модуля и преобразуются в ультразвуковые колебания пьезоэлектрическими преобразователями. Сформированные ультразвуковые волны проникают в объект контроля и, отражаясь от внешней поверхности трубы, возвращаются обратно. Отраженные от внешней границы стенки трубы волны, накладываются на волны той же длины, идущие от пьезоэлектрических преобразователей. Происходит интерференция двух когерентных волн и в поперечном сечении стенки трубы возникают стоячие волны. В момент окончания зондирующего импульса, переизлученная резонансная энергия от возникших стоячих волн детектируется. По частоте стоячей волн, детектированной в исследуемом участке трубы, определяется остаточная толщина стенки трубы.

При измерениях в модуле формируется энергетический широкополосный - (0,2 - 2,0) МГц - импульс. Создаваемая при этом импульсная энергия содержит гармоники с частотами или длинам волн соответствующими двойной или кратной толщине стенки трубы. При этом частоты следования импульсов выбираются таким образом, чтобы зондирующие импульсы проникали через слоистые неоднородные по составу структуры, что обеспечивает возможность измерений в трубопроводах с внутренними отложениями на стенках.

Конструктивно модуль инспекционный (см. рис. 1) представляет собой ультразвуковой прибор, составными частями которого являются:

• -    передний центрирующий механизм;

• -    акустико-резонансный блок;

• -    электронный блок;

• -    задний центрирующий механизм.

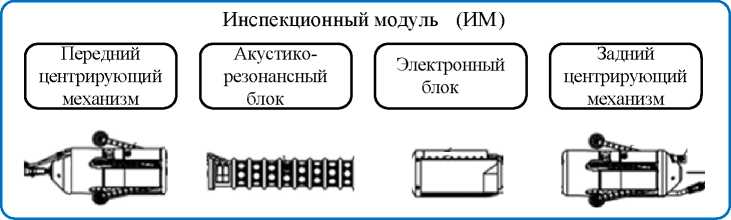

Рисунок 1 - Блок схема модуля инспекционных внутритрубных PS-3

Общий вид модуля приведен на рисунке 2.

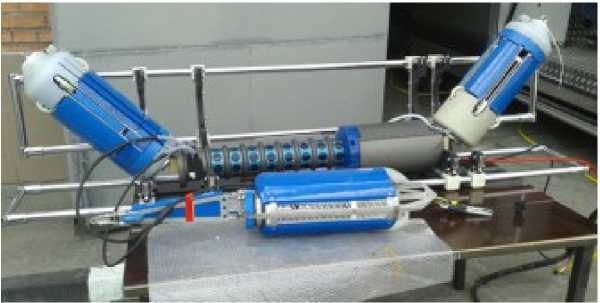

Рисунок 2 - Общий вид модуля инспекционного внутритрубного PS-3

Пломбирование модуля инспекционного внутритрубного PS-3 не предусмотрено.

Для осуществления процесса измерений в модуле используется встроенное программное обеспечение «Pipescanner Analysis and Reporting System (PARS)» (далее - ВПО), устанавливаемое в электронный блок. ВПО разработано специально для модуля и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.

Уровень защиты ВПО - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП АПМ 60-17 «Модуль инспекционный внутритрубный PS-3. Методика поверки», утвержденному ООО «Автопрогресс-М» 25.10.2017 г.

Основные средства поверки:

• - комплект образцовых ультразвуковых мер КМТ176М1 в диапазоне толщин от 1 до 18 мм, погрешность от 0,3 до 0,7% (рег. № 6578-78)

• - линейка измерительная металлическая (0-1000) мм (рег.№ 20048-05)

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

Техническая документация «BREIVOLL INSPECTION TECHNOLOGIES AS», Норвегия

«BREIVOLL INSPECTION TECHNOLOGIES AS», Норвегия

Адрес: Storgata 73, 9008 Troms0, Norway

Тел.: +47 94 79 64 70, факс: +47 77 61 54 18

E-mail: post@breivoll.eu

Общество с ограниченной ответственностью «ЮНИКОН-ЗСК»

(ООО «ЮНИКОН-ЗСК»), г. Москва, ИНН 7720367580

Адрес: 111141, г. Москва, ул. 2-я Владимирская, д. 62А, стр. 13

Тел./факс: +7 (495) 775-9905

E-mail: info@unicongroup.ru

Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М») Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1

Тел.: +7 (495) 120-03-50

E-mail: info@autoprogress-m.ru Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311195.

А.В. Кулешов

М. п.             «26» февраля 2020 г.
