ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Динамометры электронные ДМ-МГ4 (далее - динамометры) предназначены для измерений статических и медленно изменяющихся сил растяжения и сжатия.

Принцип действия динамометров заключается в преобразовании деформации упругого элемента, вызванной действием приложенной силы, в электрический сигнал.

Динамометр состоит из упругого элемента с наклеенными на нем тензорезисторами, силовводящих элементов, электронного блока и соединительного кабеля.

Тензорезисторы соединены между собой по мостовой схеме, включающей элементы термокомпенсации и нормирования. Питание тензорезисторного моста осуществляется электронным блоком по соединительному кабелю. Приложенная к динамометру сила вызывает разбаланс тензорезисторного моста. Аналоговый электрический сигнал разбаланса моста поступает в электронный блок для аналого-цифрового преобразования, обработки и индикации результата измерений.

Силовводящие элементы обеспечивают условия силовведения и монтажа динамометра.

Электронный блок при помощи клавиш управления позволяет осуществить дополнительные функциональные возможности:

• - установление нулевых показаний;

• - индикацию пиковых значений приложенной нагрузки;

• - передачу данных на персональный компьютер;

• - запись текущего значения силы в энергонезависимую память;

• - индикацию min и max значений силы при динамическом нагружении (для электронного блока исполнения 2);

• - одновременную индикацию значений единицы величины в кН и mB/B (для электронного блока исполнения 2).

Электронный блок имеет USB-порт для подключения динамометра к персональному компьютеру.

Модификации динамометров отличаются видом измеряемой силы, наибольшими пределами измерений, классами точности, габаритными размерами упругих элементов и массой.

Динамометры имеют обозначение ДМХ-Н/Т-КМГ4-В,

где: Х - вид измеряемой силы (Р - растяжение, C - сжатие, У- универсальный);

Н - наибольший предел измерений (НПИ), кН;

К - класс точности по ГОСТ Р 55223-2012 (0,5; 1; 2);

Т - вариант исполнения упругого элемента (1; 2; 3; 4; 5; 6; 7; 8; 9 приведен на рисунке 1);

В - вариант исполнения электронного блока (1; 2 приведен на рисунке 2).

Исполнение 2

Исполнение 5

Исполнение 3

Исполнение 6

Исполнение 8

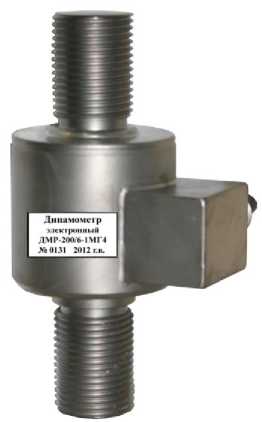

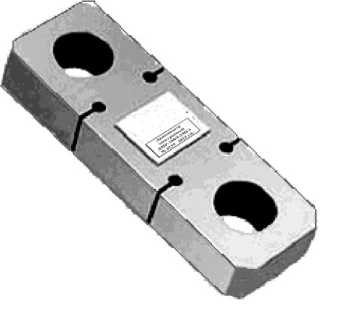

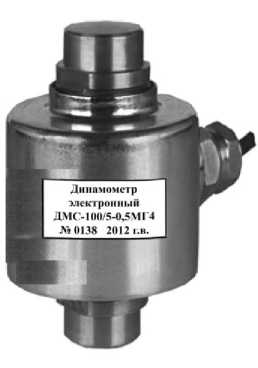

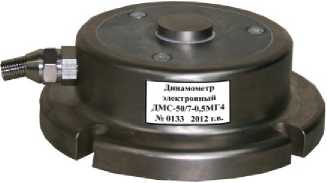

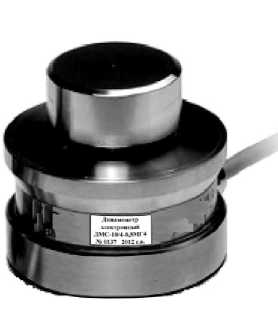

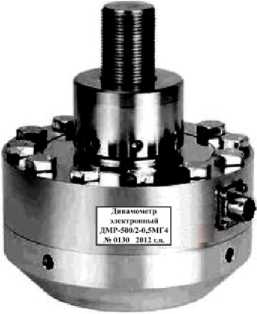

Рисунок 1 - Общий вид упругого элемента

Исполнение 1

Место

пломбирования

Исполнение 1

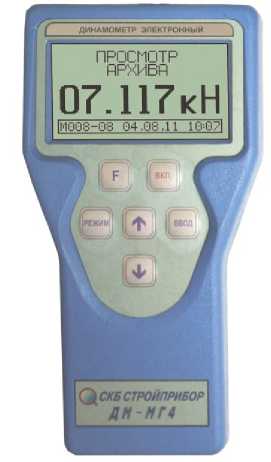

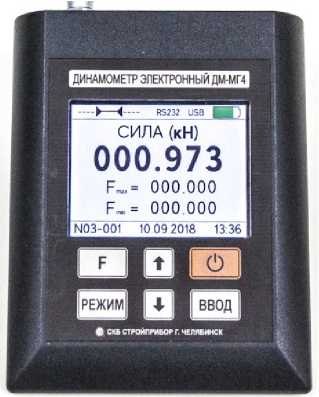

Рисунок 2 - Общий вид электронного блока

Рисунок 3 - Схема пломбирования от несанкционированного доступа

Динамометр электронный ДМС-1000/3-0,5МГ4-1 № 0130 2019 г.в.

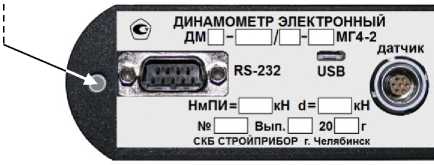

а) маркировка динамометра, закрепленная на задней панели электронного блока

Рисунок 4 - Маркировка динамометра электронного ДМ-МГ4

Маркировка динамометра выполнена в виде:

а) несмываемой наклейки, закрепленной на передней панели электронного блока, на которой нанесено:

- товарный знак предприятия- изготовителя;

- условное обозначение динамометра;

б) несмываемой наклейки, закрепленной на задней (верхней) панели электронного блока, на которой нанесено:

- обозначение модификации динамометра;

• - наименование предприятия-изготовителя;

• - заводской номер динамометра;

• - значение наименьшего предела измерения (НмПИ);

• - дискретность отсчетного устройства (d);

• - год выпуска динамометра;

• - знак утверждения типа;

в) несмываемой наклейки, закрепленной на упругом элементе, на которой нанесено:

• - обозначение модификации динамометра;

• - заводской номер динамометра;

• - год выпуска динамометра.

В динамометрах используется встроенное в электронный блок программное обеспечение (ПО). ПО выполняет функции по сбору, обработке, хранению, передаче и представлению измерительной информации.

Программное обеспечение идентифицируется по запросу пользователя через сервисное меню путем вывода на экран идентификационных данных программного обеспечения.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 «средний». Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения (ПО)

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Метрологические характеристики

Примечание: *Динамометры с НПИ свыше 1000 кН выпускаются только на сжатие

Таблица 4 - Максимальные габаритные размеры и масса упругого элемента с силовводящими элементами в зависимости от наибольшего предела измерений

Таблица 5 - Максимальные габаритные размеры и масса электронного блока

аблица 6 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом и на несмываемую наклейку с маркировкой изготовителя, закрепленную на задней панели электронного блока, фотохимическим способом.

Комплектность средства измерений

Таблица 7 - Комплектность средства измерений

осуществляется по методике поверки МП 2301-235-2012 «Динамометры электронные ДМ-МГ4. Методика поверки», утвержденной ФГУП «ВНИИМ им. Д.И. Менделеева» 13.03.2012 г.
