ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Манометры, вакуумметры и мановакуумметры показывающие сигнализирующие ДМ2005Сг, ДМ2005Сг1Ех, ДМ2010Сг, ДВ2005Сг, ДВ2005Сг1Ех, ДВ2010Сг, ДА2005Сг, ДА2005Сг1Ех, ДА2010Сг
Назначение средства измеренийМанометры, вакуумметры и мановакуумметры показывающие сигнализирующие ДМ2005Сг, ДМ2005Сг1Ех, ДМ2010Сг, ДВ2005Сг, ДВ2005Сг1Ех, ДВ2010Сг, ДА2005Сг, ДА2005Сг1Ех, ДА2010Сг (далее - приборы) предназначены для измерений избыточного (в том числе вакуумметрического давления газов) давления различных сред и управления внешними электрическими цепями от сигнализирующего устройства прямого действия путем включения и выключения контактов в схемах сигнализации, автоматики и блокировки технологических процессов в различных отраслях промышленности (в т.ч. на объектах использования атомной энергии).
Описание средства измеренийПринцип действия приборов основан на уравновешивании измеряемого давления силами упругой деформации манометрической пружины. Для управления внешними электрическими цепями применяется сигнализирующее устройство прямого действия. Под воздействием измеряемого давления свободный конец манометрической пружины перемещается и через передаточный механизм приводит во вращательное движение указательную стрелку и поводок сигнализирующего устройства относительно шкалы прибора.
Приборы могут иметь корпус из алюминиевых сплавов или стальной (с фланцем и без фланца, радиальным или осевым штуцером).
Приборы могут изготавливаться с сигнализирующим устройством исполнений III, IV, V, VI по ГОСТ 2405-88. Конструктивно сигнализирующее устройство приборов может быть выполнено как со скользящими контактами, так и с магнитным поджатием контактов.
Кабельный ввод может быть расположен как на задней так и на боковой поверхности корпуса.
По защищенности от воздействия окружающей среды приборы в соответствии с ГОСТ Р 52931-2008 имеют исполнения:
-
1) по устойчивости к атмосферным воздействиям:
-
- обыкновенное;
-
- защищенное от попадания внутрь пыли и воды;
-
2) по устойчивости к воздействию агрессивных сред:
-
- обыкновенное;
-
- защищенное от агрессивной среды (в дальнейшем - исполнения «Кс»).
Приборы ДМ2005Сг1Ех, ДВ2005Сг1Ех, ДА2005Сг1Ех (в дальнейшем — исполнение «1Ех») являются взрывозащищенными видом взрывозащиты «Взрывонепроницаемая оболочка» и имеют маркировку по взрывозащите 1Ex d IIB T4 Gb.
Приборы исполнения «1Ех» могут устанавливаться в соответствии с ГОСТ IEC 60079-14-2013 во взрывоопасных зонах помещений и наружных установках классов 1 и 2, где возможно образование взрывоопасных смесей категории IIA и IIB групп Т1, Т2, Т3, Т4 по ТР ТС 012/2011, ГОСТ IEC 60079-10-1-2013.
Приборы относятся к восстанавливаемым ремонтируемым двухфукциональным изделиям.

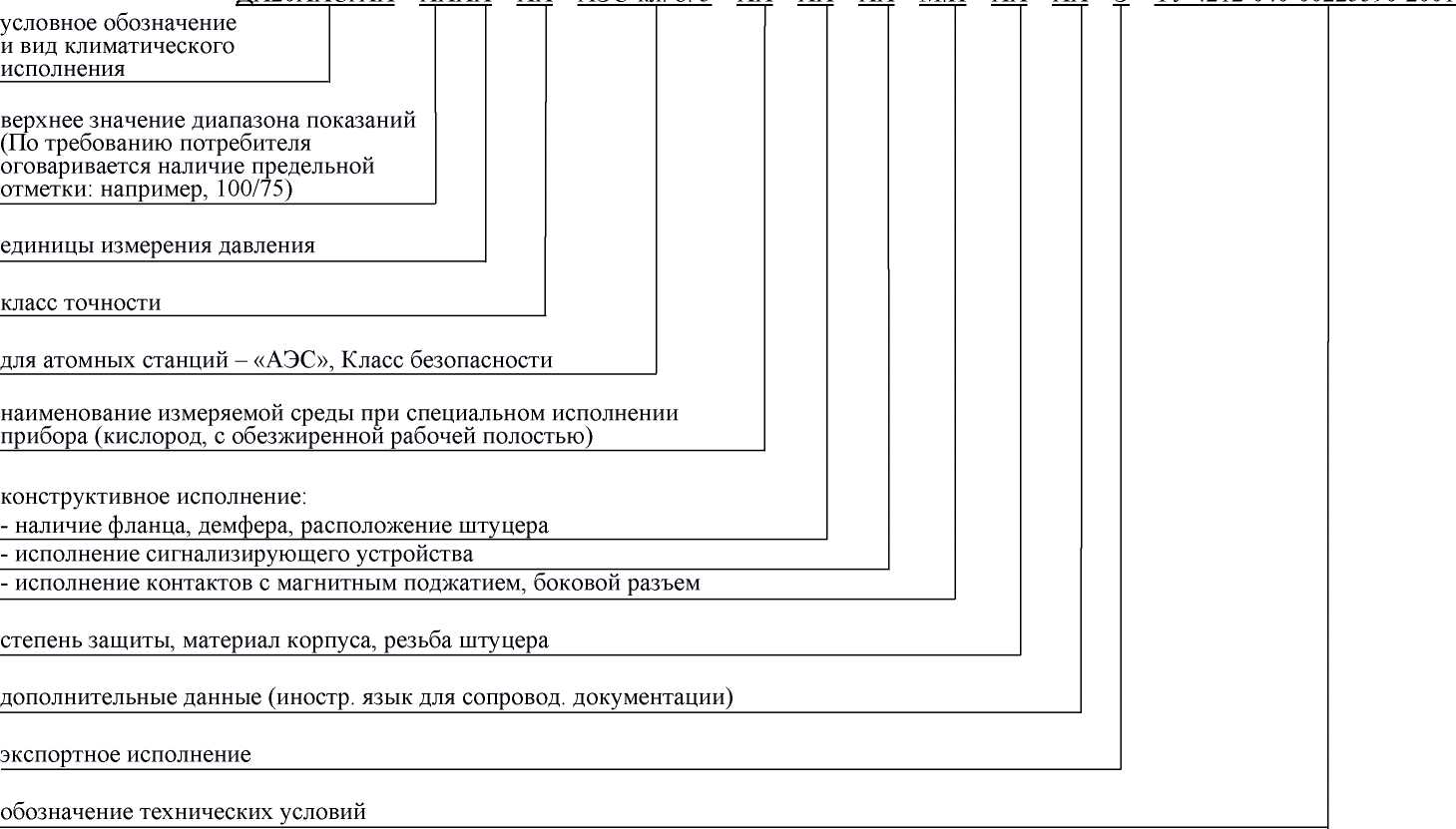

Код заказа прибора:
ДХ20ХХСгХХ- ХХХХ - ХХ - АЭС-кл б 3 - ХХ - ХХ - ХХ - МП - ХХ - ХХ - Э - ТУ 4212-040-00225590-2001
Примечание
1.За базовое исполнение приняты следующие исполнения приборов: степень защиты - 1Р4Х; единица измерения кгс/см2; резьба присоединительного штуцера М20х1,5-8д; без фланца; радиальный штуцер; без демпфера; класс точности 1,5; для АЭС - класс безопасности 4.
2. В схеме кода заказа прибора не указываются данные базового исполнения.
Лист № 2
Всего листов 8
Общий вид приборов представлен на рисунках 1-5.
Место нанесения знака поверки и пломбирования приборов приведено на рисунке 6.

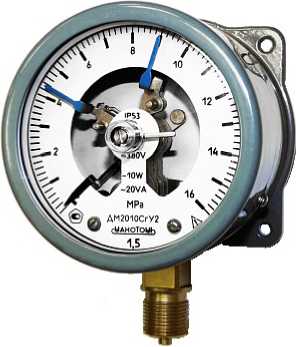

Рисунок 1 - Фотографии общего вида манометров вакуумметров и мановакуумметров показывающих сигнализирующих ДМ2005Сг, ДВ2005Сг, ДА2005Сг

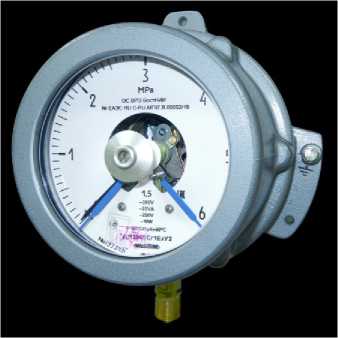

Рисунок 2 - Фотографии общего вида манометров, вакуумметров и мановакуумметров показывающих сигнализирующих ДМ2005Сг1Ех, ДВ2005Сг1Ех, ДА2005Сг1Ех

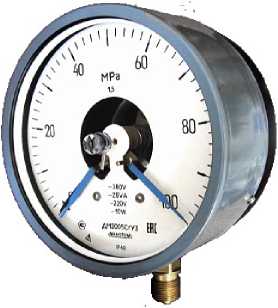

Рисунок 3 - Фотографии общего вида манометров, вакуумметров и мановакуумметров

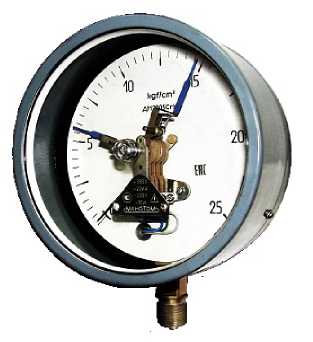

Рисунок 4 - Фотографии общего вида манометров, вакуумметров и мановакуумметров показывающих сигнализирующихДМ2010Сг, ДВ2010Сг, ДА2010Сг
показывающих сигнализирующих
ДМ2005Сг1ЕхКс, ДВ2005Сг1ЕхКс, ДА2005Сг1ЕхКс

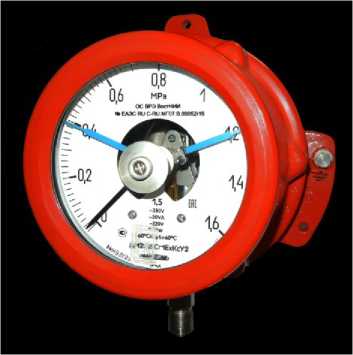

Рисунок 5 - Фотографии общего вида манометров, вакуумметров и мановакуумметров показывающих сигнализирующих с боковым кабельным вводом ДМ2010Сг, ДВ2010Сг, ДА2010Сг
Рисунок 6 - Схема пломбирования от несанкционированного доступа и обозначение мест для нанесения оттисков клейма ОТК и знака поверки
Приборы должны быть опломбированы по запросу потребителя. Приборы, исполнения АЭС, исполнения «1Ех» и в экспортном исполнении выпускаются пломбированными.
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний, МПа* - ДМ2005Сг, ДМ2010Сг, ДМ2005Сг1Ех |
от 0 до 0,1; от 0 до 0,16; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100; от 0 до 160 |
|
- ДВ2005Сг, ДВ2010Сг, ДВ2005Сг1Ех |
от -0,1 до 0 |
|
- ДА2005Сг, ДА2010Сг, ДА2005Сг1Ех |
от -0,1 до +0,06; от -0, 1 до +0,15; от -0,1 до +0,3; от -0,1 до +0,5; от -0,1 до +0,9; от -0,1 до +1,5; от -0,1 до +2,4 |
|
Диапазон измерений, % от диапазона показаний |
от 0 до 75 (для избыточного давления) 100 (для отрицательного избыточного (вакуумметрического) давления) |
|
Класс точности приборов |
1,0; 1,5 |
|
Пределы допускаемой основной приведенной погрешности, % (от диапазона показаний) * |
±1,0; ±1,5 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной приведенной (от диапазона показаний) погрешности срабатывания сигнализирующего устройства, % (в зависимости от модификации)*:
|
±1,5; ±2,5 ±4,0; ±6,0 |
|
Вариация показаний, не более, % от диапазона показаний |
1,0; 1,5 |
|
Вариация срабатывания сигнализирующего устройства, не более, % от диапазона показаний
|
1,5; 2,5 4,0; 6,0 |
|
Пределы допускаемой дополнительной приведенной (от диапазона показаний) погрешности показаний, вызванной отклонением температуры от нормальных условий, %* |
A=±Kt-At где Kt - температурный коэффициент, не более 0,06 %/ °С - при определении изменения показаний приборов и не более 0,1 %/ °С - при определении изменения срабатывания сигнализирующего устройства; At - абсолютное значение разности температур, определяемое по формуле At=lt2-t1l, где t2- действительное значение температуры от -60 до +70 °С, для приборов исполнения «1Ех» от -60 до +60 °С; t1 - любое действительное значение температуры окружающего воздуха, равное от +21 до +25 °С для приборов класса точности 1 и от +18 до +28 °С для приборов класса точности 1,5. |
|
Нормальные условия измерений:
|
от +21 до +25 (для к. т. 1,0) от +18 до +28 (для к. т. 1,5) от 30 до 80 от 84 до 106,7 |
|
Примечание:*
| |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Параметры сигнализирующего устройства: | ||
|
- напряжение внешних коммутируемых цепей: | ||
|
для цепей переменного тока |
380 В (включая 24; 27; 36; 40; 110; 220 В) | |
|
для цепей постоянного тока |
220 В (включая 24; 27; 36; 40; 110 В) | |
|
- разрывная мощность контактов |
со скользящими |
с магнитным |
|
контактами |
поджатием контактов | |
|
для цепей переменного тока, ВА |
20 |
50 |
|
для цепей постоянного тока, ВА |
10 |
30 |
|
- сила тока, А |
до 1 | |
|
Наименование характеристики |
Значение | |
|
Отклонение напряжения от номинальных значений, % |
от +10 до -15 | |
|
Частота переменного тока, Гц |
от 49 до 51 | |
|
Степень защиты:
|
IP4X, IP53, IP54; IP65 не ниже IP54 | |
|
Группа исполнения по устойчивости к механическим воздействиям по ГОСТ Р 52931-2008 |
L1 | |
|
Группа исполнения по устойчивости к воздействию температуры и влажности окружающего воздуха по ГОСТ Р 52931-2008 |
С4 | |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
У2, Т2 | |
|
Габаритные размеры, мм, не более
|
0162 0101 0184x205x247 0175x200x212 | |
|
Масса, кг, не более
|
1,6 1,0 5,5 5,1 | |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -60 до +70 (кроме приборов исполнения «1Ех») от -60 до +60 (для приборов исполнения «1Ех») | |
|
- температура измеряемой среды, °С |
до +200 (с применением охладительных устройств) | |
|
до +100 при +25 °С (приборы исполнения до +100 при +35 °С (приборы исполнения от 84 до 106,7 |
У2) Т2) |
|
Число срабатываний контактов сигнализирующего устройства приборов |
200000 | |
|
Средняя наработка на отказ приборов исполнения «Кс», ч, не менее |
66000 | |
|
Средняя наработка на отказ, ч, не менее |
100000 | |
|
Средний срок службы, лет, не менее |
6 (для приборов исполнения «Кс») 10 (кроме приборов исполнения «Кс») | |
наносится на циферблат офсетной печатью, на эксплуатационную документацию типографским способом.
Комплектность средства измерений
Комплект поставки представлен в таблице 3. Таблица 3
|
Наименование и условное обозначение |
Обозначение документа |
Количество |
Примечание |
|
Прибор |
1 шт. |
В соответствии с договором (контрактом) | |
|
Паспорт |
5Ш0.283.304ПС |
1 экз. |
Для нужд народного хозяйства |
|
Паспорт |
5Ш0.283.386ПС |
1 экз |
Для АЭС |
|
Паспорт |
5Ш0.283.310ПС |
1 экз |
Для экспорта |
|
Паспорт |
5Ш0.283.450ПС |
1 экз |
Для АЭС (экспорт) |
|
Паспорт |
5Ш0.283.311ПС |
1 экз |
Исполнение «1Ех»для нужд народного хозяйства |
|
Паспорт |
5Ш0.283.413ПС |
1 экз |
Исполнение «1Ех»для АЭС |
|
Паспорт |
5Ш0.283.312ПС |
1 экз |
Исполнение «1Ех»для экспорта |
|
Паспорт |
5Ш0.283.445ПС |
1 экз |
Исполнение «1Ех» для АЭС (экспорт) |
|
Руководство по эксплуатации |
5Ш0.283.304РЭ |
1 экз. | |
|
Руководство по эксплуатации |
5Ш0.283.311РЭ |
1 экз. |
Исполнение «1Ех» |
При поставке партии приборов в один адрес допускается прилагать по одному экземпляру руководства по эксплуатации, сертификата соответствия требованиям технического регламента Таможенного союза ТР ТС 012/2011 на каждые 10 шт., если иное количество не оговорено при заказе.
Поверкаосуществляется по МИ 2124-90 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
Манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600 (Регистрационный № 58794-14);
Мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска каучукового клейма наносится на корпус и (или) стекло прибора и (или) в паспорт и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к манометрам вакуумметрам и мановакуумметрам показывающим сигнализирующим ДМ2005Сг, ДМ2005Сг1Ех, ДМ2010Сг, ДВ2005Сг, ДВ2005Сг1Ех, ДВ2010Сг, ДА2005Сг, ДА2005Сг1Ех, ДА2010Сг
ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».
ГОСТ 31610.0-2014 (IEC 60079-0:2011) «Взрывоопасные среды. Часть 0. Оборудование. Общие требования».
ГОСТ IEC 60079-1-2011 «Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты «взравонепроницаемые оболочки «d».
ТУ 4212-040-00225590-2001 «Манометры, вакуумметры и мановакуумметры показывающие сигнализирующие. Технические условия».
