МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

29 января 2020 г.

Москва

О продлении и переоформлении свидетельства об утверждении типа средства измерений № 58032 «Трансформаторы тока ТШВ 15, ТШВ 15Б»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. №   53732) (далее - Административный регламент),

и в связи с обращениями АО ВО «Электроаппарат» от 09 декабря 2019 г. б/н, приказываю:

• 1. Переоформить свидетельство об утверждении типа № 58032 «Трансформаторы тока ТШВ 15, ТШВ 15Б», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером № 5719-15, в связи с переименованием изготовителя с ОАО ВО «Электроаппарат», г. Санкт-Петербург на АО ВО «Электроаппарат», г. Санкт-Петербург.

• 2.  Продлить срок действия свидетельства об утверждении типа № 58032 «Трансформаторы тока ТШВ 15, ТШВ 15Б» на последующие 5 лет.

• 3.-Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием ------.. ------------_ -----Г                                      '

  типа средства измерение

  И ВЬ5;ЦДм1УэЛ^0нЗ^УЩ$Ж^еДМ?1исанного ЭП,

4 ту                                  хранится в системе электронного документооборота                              «

. Контроль за исп ^лненце^ш^тшЖ^ОсЦ^кдаиОСта^ (ляю за собой.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036E1B07EOFB80EA11890DBCB6D090

Заместитель Руководите 1Я^0МУ выдан: голубев Сергей Сергеевич

Действителен: с 06.11,2019 до 06.11.2020

I            __________

✓

3 ££    ~

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «29» января 2020 г. № 101

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока ТШВ 15, ТШВ 15Б

Трансформаторы тока ТШВ 15, ТШВ 15Б (далее трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления при использовании (встраивании) их в качестве комплектующего изделия в токопроводах генераторных распределительных устройств (для ТШВ 15Б - только в пофазно-экранированных) на номинальное напряжение до 15,75 кВ с номинальной частотой 50 Гц.

Трансформаторы тока относятся к шинным с воздушной изоляцией с двумя вторичными обмотками. Первичной обмоткой трансформатора тока служит шина токопровода.

В трансформаторе тока ТШВ 15 вторичные обмотки жестко закреплены внутри корпуса и защищены заземленным экраном. Вторичные выводы обмоток выведены на контактные зажимы, расположенные в коробке выводов корпуса.

В трансформаторе тока ТШВ 15Б вторичные обмотки скреплены в единый блок при помощи четырех обмоткодержателей и кольца.

На каждой вторичной обмотке имеется колодка вторичных выводов.

На обмоткодержателях имеются углубления диаметром 30 мм, служащие для крепления трансформатора тока в кожухе токопровода посредством колонок диаметром 30 мм и гаек диаметром 30 мм.

Общий вид трансформаторов представлен на рисунках 1 и 2.

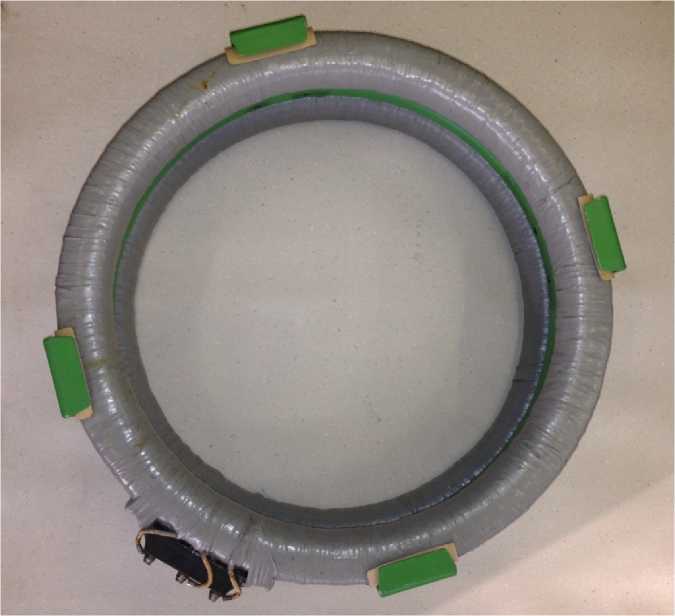

Рисунок 1 - Внешний вид трансформатора ТШВ-15Б

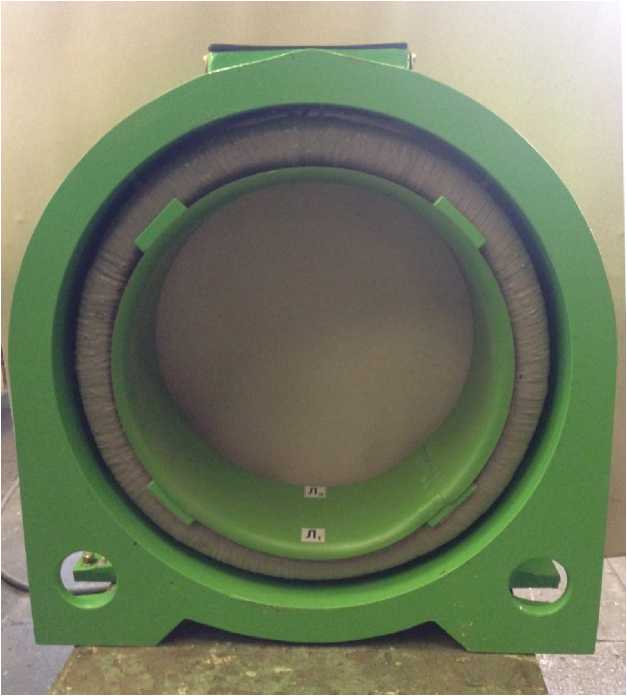

Рисунок 2 - Внешний вид трансформатора ТШВ-15

отсутствует.

Таблица 1 - Основные метрологические и технические характеристики

Продолжение таблицы 1

наносится на эксплуатационную документацию типографским способом и методом термотрансферной печати на табличку трансформатора.

Комплектность средства измерений

Таблица 3 - Комплектность

осуществляется в соответствии с ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Основные средства поверки:

• -   рабочие эталоны - трансформаторы (компараторы) тока 1-го и 2-го разрядов по ГОСТ 8.550-86;

• -   прибор сравнения токов с допускаемой погрешностью по току в пределах от ±0,03 % до ±0,001 % и по фазовому углу от ±3,0 ' до ±0,1 ';

• -   нагрузочное устройство поверяемого трансформатора тока (вторичная нагрузка) с погрешностью сопротивления нагрузки при cos ф=0,8, не выходящей за пределы ±4 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на паспорт при первичной поверке и на свидетельство при периодической поверке.

приведены в эксплуатационном документе.

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия

ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки

ТУ 16-517.565-80 Трансформаторы тока типов ТШВ 15 и ТШВ 15Б. Технические условия

Акционерное общество высоковольтного оборудования «Электроаппарат»

(АО ВО «Электроаппарат»)

ИНН 7801032688

Адрес: 199106, г. Санкт-Петербург, линия 24-я В.О., д. 3-7, литер И, офис 1

Телефон: (812) 677-83-83, факс: (812) 677-83-84.

E-mail: box@ea.spb.ru.

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области» (ФБУ «Тест-С.-Петербург»)

Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1 Телефон: (812) 244-62-28, 244-12-75, факс: (812) 244-10-04 E-mail: letter@rustest.spb.ru

Аттестат аккредитации ФБУ «Тест-С.-Петербург» по проведению рений в целях утверждения типа № RA.RU.311484 от 03.02.2016 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

М.п.

«29» января 2020 г.
