О внесении изменений в описание типа средства измерений «Трансформаторы напряжения ЗНГА-110 (климатические исполнения У и ХЛ)»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО ВО «Электроаппарат» б/д приказываю:

1. Внести изменения в описание типа на трансформаторы напряжения ЗНГА-110 (климатические исполнения У и ХЛ), зарегистрированные в Федеральном информационном фонде , по обеспечению единства измерений, под регистрационным номером 60290-15, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного

номера.

:    2. Управлению государственного надзора и контроля (А.М. Кузьмину),

ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

3. Контроль за исполнением настоящего приказа оставляю за собой.

Сертификат: OOE1036E1B07EOFBSDEA118900BCB6D090

Кому вьщан: Голубев Сергей Сергеевич

Действителен: с 06,11.2019 до 06.11.2020

V            __________

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «19» декабря 2019 г. № 3196

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения ЗНГА-110 (климатические исполнения У и ХЛ)

Трансформаторы напряжения ЗНГА-110 (климатические исполнения У и ХЛ) (далее - трансформаторы) предназначены для передачи сигналов измерительной информации приборам учета, измерения, защиты, автоматики и сигнализации в сетях трехфазного переменного тока частотой 50 Гц с глухозаземленной и эффективно-заземлённой нейтралью класса напряжения 110 кВ.

По принципу действия трансформаторы являются приборами электромагнитного типа. Активная часть трансформаторов представляет собой ленточный разрезной магнитопровод из электротехнической стали с установленными на него вторичными обмотками. Активная часть размещена в заземленном алюминиевом герметичном корпусе, заполненном элегазом или смесью элегаза и хладона. На корпус установлен изолятор, обеспечивающий внешнюю изоляцию трансформаторов. Высоковольтный зажим первичной обмотки размещен на верхнем фланце изолятора. Количество вторичных обмоток - от одной до трех. Вторичные обмотки делятся на основные, предназначенные для учета и измерений, и дополнительные - для защиты. Количество основных и дополнительных вторичных обмоток определяется в заказе.

Трансформаторы могут изготавливаться без внешней изоляции, например, для встраивания в комплектное распределительное устройство с элегазовой изоляцией (КРУЭ). При этом подключение первичной обмотки к высокому напряжению осуществляется через токопроводы КРУЭ.

Трансформаторы предназначены для работы на высоте до 1000 м над уровнем моря и температуре окружающей среды в пределах от минус 45 до плюс 40 ^оС (для климатических исполнений У1 и У3), от минус 60 до плюс 40 ^оС (для климатического исполнения ХЛ1).

Трансформаторы напряжения ЗНГА-110 имеют условное обозначение:

З Н Г А - 110 - Х ХХ

Климатическое исполнение и категория размещения по ГОСТ 15150-69

Степень загрязнения внешней изоляции по

ГОСТ 9920-89

Класс напряжения первичной обмотки, кВ Антирезонансный

Газонаполненный

Трансформатор напряжения

Заземляемый

Пример записи обозначения трансформатора:

«Трансформатор напряжения ЗНГА-110-П* У1, ТУ 3414-015-00213606-2012», трансформатор напряжения ЗНГА, класс напряжения первичной обмотки 110 кВ, степень загрязнения изоляции II*, климатическое исполнение У1.

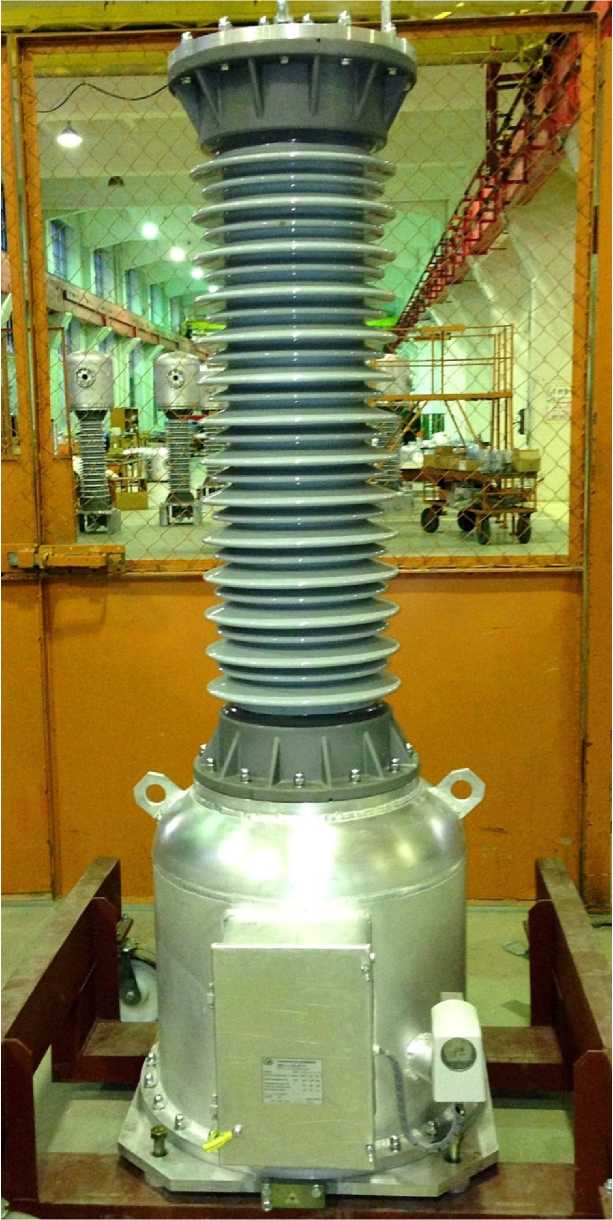

Рисунок 1 - Общий вид трансформаторов с внешней изоляцией

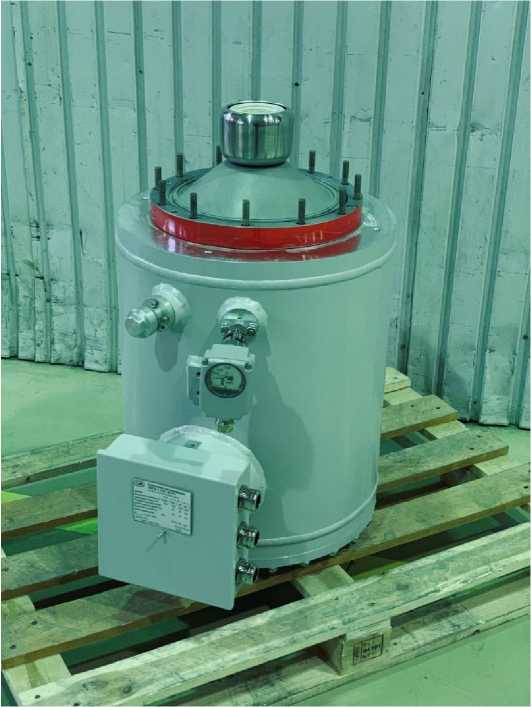

Рисунок 2 - Общий вид трансформаторов без изоляции

Пломбирование вторичной обмотки для учета осуществляется в коробке вторичных выводов.

Программное обеспечение отсутствует.

Таблица 1 - Основные метрологические и технические характеристики трансформаторов

Продолжение таблицы 1

наносится на эксплуатационную документацию типографским способом и методом термотрансферной печати на табличку трансформатора.

Таблица 2 - Комплектность средства измерений

осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки:

• - преобразователь напряжения измерительный высоковольтный емкостной масштабный ПВЕ-110 (регистрационный номер в Федеральном информационном фонде 32575-11);

• - магазин нагрузок МР3025 (регистрационный номер в Федеральном информационном фонде 22808-07);

• - прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т» (регистрационный номер в Федеральном информационном фонде 31953-06).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в виде наклейки в паспорт трансформатора.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия

ГОСТ 8.216-2011 Трансформаторы напряжения. Методика поверки

ТУ 3414-015-00213606-2012 Трансформатор напряжения типа ЗНГА-110. Технические условия
