О переоформлении свидетельства об утверждении типа средства измерений № 70119 «Трансформаторы напряжения TVI145»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением филиала ООО «АББ Электрические сети» от 18 ноября 2019 г. № 2037-ОС, приказываю:

• 1.  Переоформить свидетельство об утверждении типа № 70119 «Трансформаторы напряжения TVI145», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 71404-18, в связи с переименованием изготовителя с филиал ООО «АББ», г. Екатеринбург на филиал ООО «АББ Электрические сети», г. Екатеринбург.

• 2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу

или индивидуальному предпринимателю.

^{J                  1}       Подлинник электронного документа, подписанного ЭЛ,

Заместитель Руководите

агентство по тёхническом/рёгулированию метрологии.

кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020

■; OOE1036E1B07EOFB80EA11890QBCB6D090

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения TVI145 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления в установках переменного тока промышленной частоты в электросетях напряжением 110 кВ.

Трансформаторы являются масштабными преобразователями электромагнитного типа. Принцип действия основан на явлении взаимной индукции в обмотках, намотанных на один сердечник. Напряжение во вторичной обмотке зависит от напряжения, поданного в первичную обмотку, и соотношения витков первичной и вторичной обмоток.

Трансформатор выполнен в виде опорной конструкции, состоящей из металлического основания, на котором расположен литой алюминиевый заземляемый корпус, внутри которого располагается активная часть. На корпусе установлен полимерный изолятор, а также газотехнологический клапан, защитная мембрана и сигнализатор плотности (денсиметр). Изолятор обеспечивает внешнюю изоляцию трансформатора, на верхнем фланце изолятора установлен высоковольтный зажим первичной обмотки (аппаратный вывод). В основании трансформатора расположена коробка вторичных соединений, внутри которой расположены заземляемый вывод первичной обмотки и выводы вторичных обмоток. Коробка закрыта крышкой, на которой установлена табличка технических данных. Крышка контактной коробки пломбируется. Активная часть трансформатора - ленточный разрезной магнитопровод из электротехнической стали с обмотками. Первичная и вторичные обмотки размещены в герметичном баке из алюминиевого сплава, заполненном смесью элегаза и азота. Поверх вторичных обмоток расположена одна первичная обмотка. Для равномерного распределения электрического поля, обмотки заключены в экраны. В стандартном исполнении на магнитопроводе концентрически расположены две основные и одна дополнительная вторичные обмотки. Трансформаторы могут иметь исполнения, в которых до четырех вторичных обмоток.

Структура условного обозначения трансформаторов напряжения TVI145:

T V I X - X / Х - X / Х X X

Категория размещения по ГОСТ 15150-69

Климатическое исполнение по ГОСТ 15150-69

Номинальная нагрузка, В • А

Класс точности

Класс напряжения, кВ*

Электромагнитный

Трансформатор напряжения * Трансформатор напряжения TVI145 предназначен для работы в сети с номинальным напряжением 110 кВ.

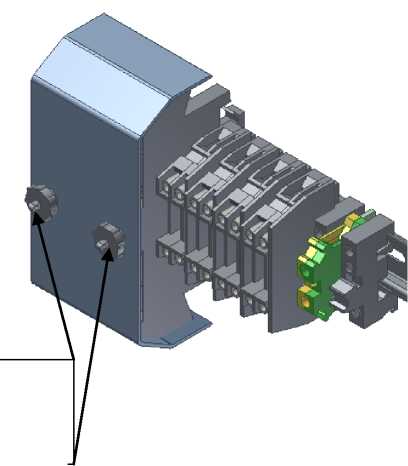

Общий вид трансформаторов представлен на рисунке 1, общий вид клеммной коробки с обозначением места пломбирования от несанкционированного доступа представлен на рисунке 2.

Место пломбирования от несанкционированного доступа

от несанкционированного доступа

Программное обеспечение отсутствует.

Таблица 1 - Метрологические и технические характеристики трансформаторов

Продолжение таблицы 1

Климатическое исполнение и категория размещения УХЛ1 по ГОСТ 15150-69 в диапазоне температур от минус 60 до плюс 50 °С.

наносится на табличку технических данных трансформатора способом лазерной гравировки и на паспорт и руководство по эксплуатации типографским способом.

Таблица 2 - Комплектность трансформаторов

осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Таблица 3 - Основные средства поверки

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт трансформатора.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия

ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки Трансформаторы напряжения TVI145. Технические условия 2GPD095895 ТУ

Филиал Общества с ограниченной ответственностью «АББ Электрические Сети» в г. Екатеринбурге (Филиал ООО «АББ Электрические Сети» в г. Екатеринбурге)

ИНН 7722477719

Адрес: 620066, Свердловская область, г. Екатеринбург, ул. Бархотская, 1

Телефон/факс: +7343351135

Web-сайт: www.abb.ru

E-mail: abb.ekt@ru.abb.com

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
