Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «7» октября 2019 г. № 2365

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи расчетно-измерительные ТЭКОН-19

Преобразователи расчетно-измерительные ТЭКОН-19 (в дальнейшем - ТЭКОН-19) предназначены для измерения сигналов первичных измерительных преобразователей (ИП) и преобразования их в соответствующие физические величины, измеряемые ИП, с последующим расчетом расхода, объема и массы жидкостей, в том числе воды, нефти и нефтепродуктов, газов и газовых смесей, в том числе водяного пара, природного и влажного нефтяного газа, кислорода, диоксида углерода, азота, аргона, водорода, ацетилена, аммиака, c приведением к стандартным условиям, тепловой энергии, электроэнергии, накопления, усреднения и архивирования измеренных и расчетных значений параметров по заданным интервалам времени в составе измерительных систем коммерческого учета, автоматизированного контроля и управления технологическими процессами (АСУТП) на промышленных предприятиях, теплопунктах, теплостанциях, электростанциях, газораспределительных станциях, нефтегазодобывающих предприятиях, предприятиях коммунального хозяйства и в холодильной промышленности.

Принцип действия ТЭКОН-19 основан на измерении выходных сигналов первичных ИП, преобразовании их в соответствующие физические величины и последующем расчёте по полученным значениям расхода, объема, массы среды, тепловой, электрической энергии.

ТЭКОН-19 выпускается в 9 исполнениях - (02М - 06М), 10М, 11, 15, 15М, различающихся набором измерительных каналов (ИК) и цифровых интерфейсов, наличием органов управления и индикации, а также набором алгоритмов и функций в соответствии с таблицами 1 и 2.

Таблица 1 - Исполнения ТЭКОН-19

ТЭКОН-19 каждого исполнения, кроме 15, выпускается в двух вариантах - основном и «Т», различающимися диапазоном температуры окружающей среды в условиях эксплуатации. Исполнение 15 выпускается только в расширенном диапазоне температуры окружающей среды.

Таблица 2 - Основные задачи, выполняемые ТЭКОН-19

Таблица 3 - Наличие алгоритмов расчета расхода для различных сред («+» - алгоритм присутствует, «-» - алгоритма нет)

ТЭКОН-19 выполняет расчеты следующими методами:

- расход, объем и массу газов и газовых смесей, в том числе природного и влажного нефтяного газа, кислорода, диоксида углерода, азота, аргона, водорода, ацетилена, аммиака, приведённые к стандартным условиям, по ГОСТ Р 8.740-2011, ГОСТ 8.611-2013, МИ 3213-2009, ГОСТ 30319.1-3-2015, ГСССД МР 113-03, ГСССД МР 118-05, ГСССД МР 134-07 по измеренным сигналам ИП, рассчитанным или полученным по цифровому информационному каналу значениям расхода, давления, температуры, полного и неполного компонентного состава, плотности при стандартных условиях, атмосферного давления;

- расход, объем и массу жидкостей, в том числе воды по МИ 2412-97, нефти и нефтепродуктов в соответствии с Р 50.2.076-2010, ГОСТ Р 8.595-2004 по измеренным сигналам ИП или полученным по цифровому информационному каналу значениям расхода, давления и температуры;

- расход, объем и массу жидкостей, газов и газовых смесей с помощью диафрагм и сопла ИСА 1932 в соответствии с ГОСТ 8.586.5-2005 по измеренным сигналам ИП или полученным по цифровому информационному каналу значениям давления, разности давлений на диафрагме (сопле) и температуры;

- расход, объем и массу жидкостей, газов и газовых смесей с помощью осредняющих напорных трубок TORBAR и ANNUBAR 485 в соответствии с МИ 3173-2008, МИ 2667-2011 по измеренным сигналам ИП или полученным по цифровому информационному каналу значениям давления, разности давлений и температуры;

- расход, объем и массу водяного пара в соответствии с ГСССД МР 147-2008 по измеренным сигналам ИП или полученным по цифровому информационному каналу значениям расхода, давления и температуры с возможностью вычисления давления по измеренной температуре и температуры по измеренному давлению на линии насыщения;

- тепловую энергию, произведённую или потребленную в элементе системы теплоснабжения (хо-лодоснабжения) по результатам определения массы, температуры и давления среды в соответствии с ГОСТ Р 51649-2014, ГОСТ Р ЕН 1434-1-2011, ГОСТ Р 8.728-2010, МИ 2412-97,     МИ 2451-98

и «Правилами коммерческого учета тепловой энергии, теплоносителя», утвержденными постановлением правительства РФ №1034 от 18.11.2013;

- электроэнергию при двухтарифном учете раздельно по каждому тарифному интервалу. ТЭКОН-19 обеспечивает:

- настройку и загрузку с помощью ПК перечня выполняемых задач, значений параметров и структуры меню индикации в соответствии с конкретным применением, составленных из набора функций, приведенного в таблице 2;

- обмен данными с ПК по цифровым интерфейсам RS-485 (в исполнениях 15, 15М) и CAN-BUS через соответствующие адаптеры, выпускаемые предприятием-изготовителем, и коммуникационное оборудование информационных каналов связи;

- накопление значений параметров в диапазоне от 10^-6 до 10⁶ единиц c количеством десятичных разрядов не менее 6.

- индикацию на двухстрочном дисплее значений выбранных параметров вместе с их названиями, идентификационных признаков ПО, текущей даты и времени;

- сохранение без искажения всех загруженных данных, размещенных в энергонезависимой памяти, в течение всего срока службы;

- сохранение без искажения всех измеренных, расчётных, накопленных и архивных данных, размещенных в оперативной памяти с резервным питанием от литиевой батареи, при отключениях питания на время не более 10000 часов за весь период эксплуатации;

- регистрацию в виде битовых признаков состояния частотных и числоимпульсных ИК.

По устойчивости и прочности к воздействию условий окружающей среды и механических нагрузок ТЭКОН-19 соответствует исполнениям С3, P1, V1 по ГОСТ Р 52931-2008 (для варианта «Т» и исполнения 15 - С2, P1, V1).

ТЭКОН-19 соответствует степени защиты от проникновения воды и внешних твердых предметов IP20 по ГОСТ 14254-2015.

ТЭКОН-19 соответствует требованиям ТР ТС 020/2011 по электромагнитной совместимости.

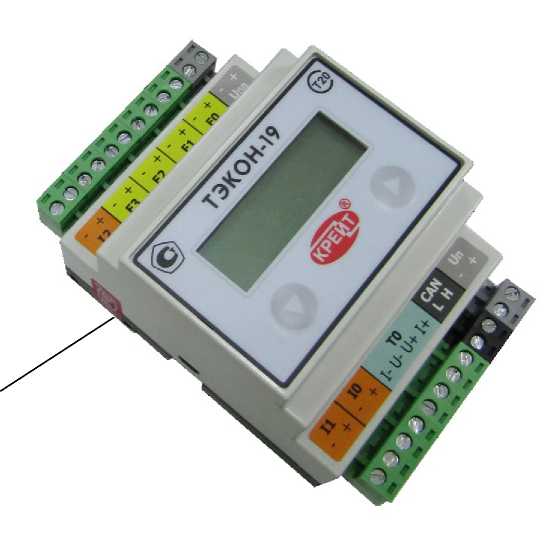

Общий вид ТЭКОН-19, место пломбирования представлено на рисунке 1.

место

пломбирования

Рисунок 1 - Общий вид ТЭКОН-19

В ТЭКОН-19 применяется встроенное программное обеспечение (ПО). ПО разделено на метрологически значимую часть и метрологически не значимую часть.

Идентификационные данные метрологически значимой части программного обеспечения, используемого в ТЭКОН-19 приведены в таблице 4.

Таблица 4 - Идентификационные данные программного обеспечения ТЭКОН-19

Продолжение таблицы 4

Доступ к изменению параметров и конфигурации ТЭКОН-19 защищен паролями, являющимися 8-разрядными шестнадцатеричными числами.

Уровень защиты программного обеспечения ТЭКОН-19 от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014.

Программное обеспечение ТЭКОН-19 соответствует требованиям ГОСТ Р 8.654-2015.

Таблица 5 - Метрологические характеристики

Таблица 6 - Основные технические характеристики

Таблица 7 - Диапазоны измерений параметров среды, при которых проводятся расчеты

Примечание:

*) при измерении расхода расходомером ИРВИС-К-300 диапазон измерений давления (от 0,1 до 7,5) МПа, диапазон измерений температуры (от -23,15 до +50) °С.

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на лицевую панель ТЭКОН-19 методом трафаретной печати.

Таблица 8 - Комплектность ТЭКОН-19

осуществляется по документу Т10.00.60 РЭ «Преобразователи расчетно-измерительные ТЭКОН-19. Руководство по эксплуатации», Раздел 6 «Поверка» с изменением № 3, утвержденному ФГУП «УНИИМ» 31 марта 2017 г.

Основные средства поверки:

• - рабочий эталон единицы силы постоянного электрического тока 2-го разряда по Приказу Росстандарта от 01.10.2018 г. № 2091 в диапазоне значений от 0 до 20 мА (калибратор КТ-20, рег. № 71940-18);

• - рабочий эталон единицы электрического сопротивления 3-го разряда по Приказу Росстандарта от 15.02.2016 г. № 146 в диапазоне значений от 50 до 4000 Ом (калибратор КТ-20, рег. № 71940-18);

• - рабочий эталон единицы времени и частоты 4-го разряда по Приказу Росстандарта от 31.07.2018 г. № 1621 в диапазоне значений от 1,8-10² до 1-10⁴ с, от 0,1 до 1000 Гц (калибратор КТ-20, рег. № 71940-18).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) паспорт ТЭКОН-19.

приведены в эксплуатационном документе.

Постановление Правительства РФ №1034 от 18.11.2013 "О коммерческом учете тепловой энергии, теплоносителя"

ТР ТС 020/2011. Технический регламент Таможенного союза «Электромагнитная совместимость технических средств»

Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10^-16 до 100 А»

Приказ Росстандарта от 31.07.2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»

Приказ Росстандарта от 15.02.2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»

ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия

ТУ 4213-060-44147075-02. Преобразователи расчетно-измерительные ТЭКОН-19. Технические условия

Общество с ограниченной ответственностью «КРЕЙТ» (ООО «КРЕЙТ»)

ИНН 6659039392

Адрес: 620146, г. Екатеринбург, проезд Решетникова, 22а

Юридический адрес: 620027, г. Екатеринбург, ул. Луначарского, 48/60

Телефон: (343)-216-51-10, факс: (343)-216-51-10

E-mail: info@kreit.ru

Общество с ограниченной ответственностью «Инженерно-внедренческое предприятие

КРЕЙТ» (ООО «ИВП КРЕЙТ»)

ИНН 6659141519

Адрес: 620146, г. Екатеринбург, проезд Решетникова, 22а

Телефон: (343)-216-51-10, факс: (343)-216-51-10

E-mail: info@kreit.ru

Общество с ограниченной ответственностью «КРЕЙТ» (ООО «КРЕЙТ»)

ИНН 6659039392

Адрес: 620146, г. Екатеринбург, проезд Решетникова, 22а

Юридический адрес: 620027, г. Екатеринбург, ул. Луначарского, 48/60

Телефон: (343)-216-51-10, факс: (343)-216-51-10

E-mail: info@kreit.ru

Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии»

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон: (343) 350-26-18, факс: (343) 350-20-39

E-mail: uniim@uniim.ru

Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

7 октября 2019 г.

Москва

О внесении изменений в описание типа на преобразователи расчетноизмерительные ТЭКОН-19

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «КРЕЙТ» от 12 августа 2019 г. № 326 приказываю:

• 1. Внести изменения в описание типа на преобразователи расчетноизмерительные ТЭКОН-19, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 61953-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: O0E1036EE32711E88OE9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

п/ 010081
