МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

23 сентября 2019 г.                                                     2228

Москва

О внесении изменений в описание типа на аппаратуру МАК-01

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «Моринсис-Агат-КИП» б/д № б/н п р и к а з ы в аю:

• 1.  Внести изменения в описание типа на аппаратуру МАК-01, зарегистрированную в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 63811-16, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                    С. С .Голубев

f          "              А

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036EE32711E880E9E0071BFC5DD276 кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

к_____________ ________________/

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «23» сентября 2019 г. № 2228 ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Аппаратура МАК-01

Аппаратура МАК-01 предназначена для измерений, обработки и представления информации о значениях плотности потока нейтронов при проведении загрузки ядерного топлива и последующем физическом пуске реактора.

Принцип действия аппаратуры состоит в преобразовании импульсов тока, поступающих с устройств детектирования (подвесок ПИКД-54), в скорость счета импульсов тока и период удвоения.

Измерение скорости счета импульсов тока производится методом дискретного счета, а периода удвоения путем решения уравнения кинетики реактора.

Аппаратура обеспечивает:

• -    измерение скорости счета импульсов, пропорциональной плотности нейтронного потока, в диапазоне от 0,1 до 5,0 -10⁶ имп/с;

измерение периода удвоения скорости счета импульсов в диапазоне от 5,0 с до 60 с; формирование звуковых сигналов, пропорциональных скоростям счета, на устройствах звуковой сигнализации типа «щелкун»;

• -    формирование сигналов аварийной и предупредительной уставок по скорости счета (310¹, 10², 3-1O², 10³, З-Ю³, 10⁴,3-10⁴, 10⁵, 3-10⁵, 10⁶ имп/с) и периоду удвоения скорости счета импульсов (5, 10, 50 с);

обработку и отображение информации об уровнях нейтронного потока по двум счетным каналам с чувствительностью не хуже 0,2 имп/нейтр/см²;

непрерывный контроль исправности аппаратуры (самодиагностику).

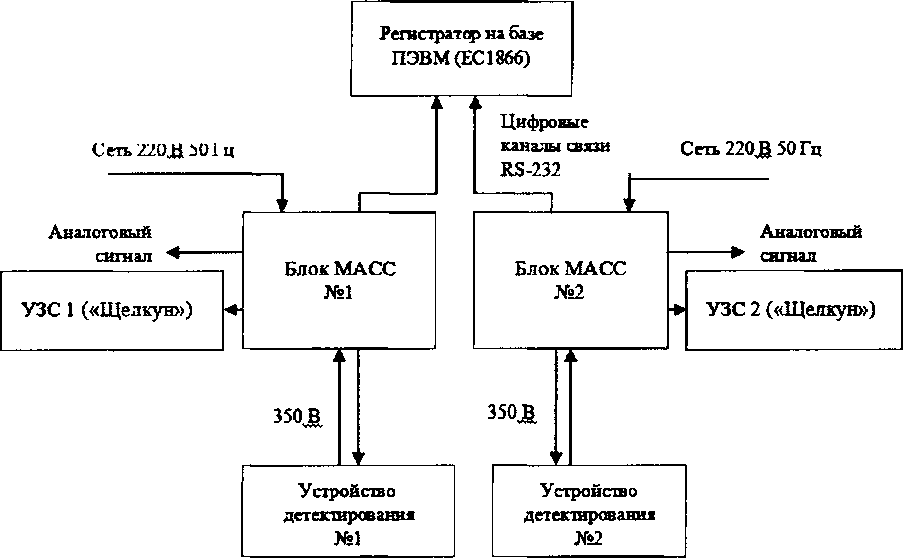

Структурная схема аппаратуры представлена на рисунке 1.

Рисунок 1 - Структурная схема аппаратуры

В состав аппаратуры входят:

• -   промышленный ноутбук ЕС 1866 - 1 шт.;

• -   устройство предварительной обработки (блок МАСС) - 2 шт.;

• -   устройство детектирования на основе низкофоновых ионизационных камер деления (подвеска ПИКД-54) - 2 шт.;

- устройства звуковой сигнализации - 2 шт.

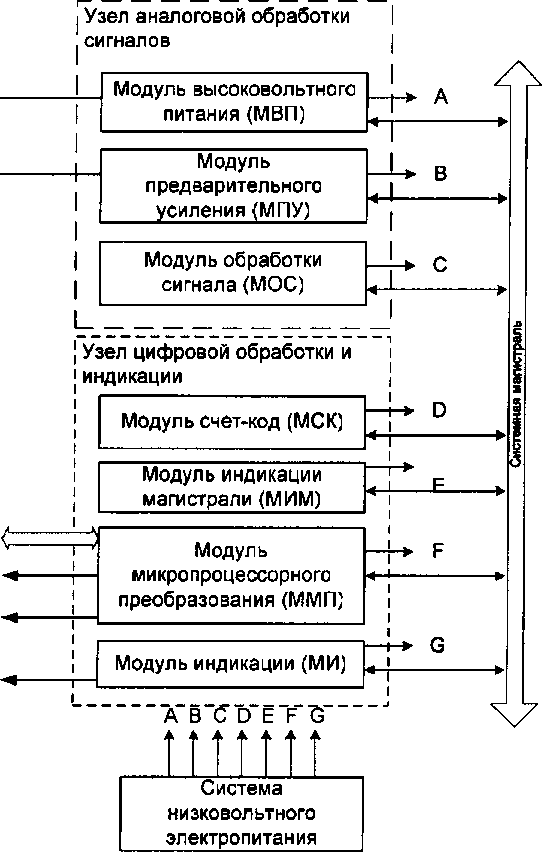

Все преобразования входных сигналов от соответствующего устройства детектирования осуществляются в блоке МАСС. Структурная схема одного блока МАСС представлена на рисунке 2.

К устройству детектирования

г<

RS-232

Дискретный выход

Аналоговый выход К устройству типа «Щелкун»

Рисунок 2 - Структурная схема одного блока МАСС

Узел аналоговой обработки входных сигналов обеспечивает прием входного сигнала с камер деления (случайная последовательность импульсов тока), его усиление по амплитуде и дискриминацию по трем порогам. С выхода узла аналоговой обработки входных сигналов сформированный по длительности и амплитуде выходной сигнал подается на узел цифровой обработки и индикации.

Узел цифровой обработки и индикации преобразует импульсы тока, поступающие с узла аналоговой обработки входных сигналов, в скорость счета импульсов тока и период удвоения, а также формирует выходные сигналы блока: дискретный, аналоговый, к устройству звуковой сигнализации и RS-232 для связи с ПЭВМ.

Система низковольтного электропитания обеспечивает преобразование сетевого напряжения 220 В частотой 50 Гц в ряд высокостабильных напряжений постоянного тока для питания всех модулей блока МАСС.

Для ограничения доступа к аппаратуре применяются следующие средства:

• -   пломбы на винтах крепления корзины внутри блоков МАСС;

• -   замки на крышке блоков МАСС, препятствующие несанкционированному включению и подключению внешних устройств;

• -   пломбы на винтах корпуса ноутбука промышленного ЕС 1866.

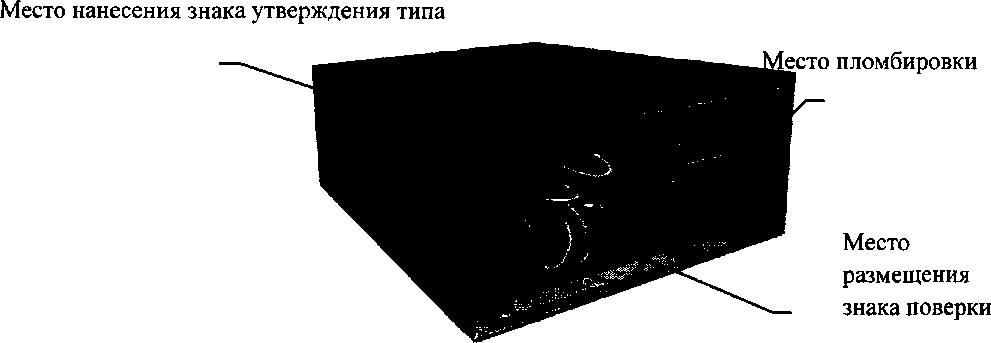

Общий вид блока МАСС, схема пломбировки от несанкционированного доступа и место размещения знака поверки представлена на рисунке 3.

Замки на крышке блока МАСС (4 шт).

Рисунок 3 - Общий вид блока МАСС, схема пломбировки от несанкционированного доступа и место размещения знака поверки

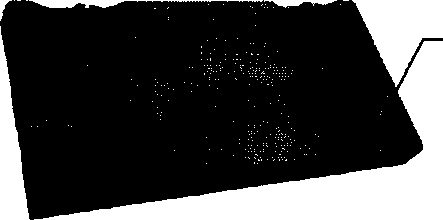

Общий вид ноутбука промышленного ЕС 1866 представлен на рисунке 4.

Пломбы на винтах корпуса ноутбука (2 шт)

Рисунок 4 - Общий вид ноутбука промышленного ЕС 1866

Общий вид громкоговорителя представлен на рисунке 6.

Для обеспечения работы аппаратуры используется программное обеспечение (ПО)

«Процедура загрузки SubM(NP)». ПО, установленное на ПЭВМ, предназначено для сбора и обработки измеренных данных и обеспечивает следующие возможности:

• - отображение текущей скорости счета по обоим каналам как в числовом виде, так и в виде исторического графика с отображением тренда за установленный оператором промежуток времени;

• - вычисление отношения N0/N для каждого канала в диапазоне от 110'⁵ до 1-Ю³, где: N0 - начальное значение средней скорости счета, задаваемое оператором; N - текущее значение средней скорости счета.

• - задание оператором уставок аварийной и предупредительной сигнализации по скорости счета и периоду удвоения. Диапазон вводимых и контролируемых уставок:

• - по средней скорости счета от 1 имп/с до 1 ■ 10⁶ имп/с;

• - по периоду удвоения средней скорости счета от 5,0 с до 60,0 с;

• -  задание уровня фона по каждому каналу и вычитание введенного значения фона из результатов измерений;

• -  задание оператором времени экспозиции вычисления скорости счета, а так же возможность работы в автоматическом режиме;

• -  задание значения начальной скорости счета N0 по обоим каналам;

• -  построение графиков зависимости обратного счета (N0/N) от количества тепловыделяющих сборок (ТВС) (при загрузке) или положения компенсационной группы (КГ) (при физпуске);

• -  вычисление и отображение на экране экстраполированного критического значения количества ТВС или положения КГ по каждому каналу;

• -  вычисление и отображение на экране предельного допустимого значения количества загружаемых ТВС или шага КГ, которое должно составлять % от минимального экстраполируемого по кривым обратного счета значения;

• -  отображение на экране в табличном виде результатов итераций по каждому каналу; надежное хранение экспериментальных данных за весь период измерений.

Для защиты ПО от несанкционированного использования применяются средства разграничения доступа Windows. Доступ к ПО осуществляется при наличии пароля и учетных записей пользователей. Предусмотрен вывод сообщений об ошибках. Осуществляется физическая защита портов ввода/вывода. Уровень защиты ПО SubM(NP) «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

наносится на титульный лист руководства по эксплуатации АГТС.421411.001 РЭ типографским способом и на корпус блока МАСС в виде шильдика.

Таблица 3 - Комплектность аппаратуры

осуществляется по документу АГТС.421411.001 МП «Инструкция. Аппаратура МАК-01. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 30.10.2015.

Основные средства поверки:

Установка поверочная многофункциональная МПУ АРТН.506300.301 ТУ, регистрационный номер 31711-06 в Федеральном информационном фонде;

- Генератор импульсов АКИП-3413/1, 1 мкГц - 80 МГц, ПГ ±2-10'⁶. Диапазон длительности импульсов 25 нс - 1000000 с, основная погрешность ±12 нс.

Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.

Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма или наклейки.

приведены в эксплуатационной документации

Приказ № 1621 от 31.07.2018 г. «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия

Аппаратура МАК-01. Технические условия. АГТС.421411.001ТУ.

Акционерное общество «Моринформсистема-Агат-КИП» (АО «Моринсис-Агат-КИП»)

ИНН 6230072226

Адрес: 390006, г. Рязань, проезд Речников, 17

Телефон (факс): (4912) 25-85-02

E-mail: agat-kip@yandex.ru

Федеральное государственное унитарное предприятие «Всероссийский исследовательский институт физико-технических и радиотехнических измерений»

Адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево

Телефон (факс): (495) 526-63-00

Web-сайт: www.vmiftri.ru

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
