№1981 от 22.08.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 109776
О внесении изменений в описание типа на рулетки измерительные металлические
Приказы по основной деятельности по агентству Вн. Приказ № 1981 от 22.08.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
22 августа 2019 г.
1981
Москва
О внесении изменений в описание типа на рулетки измерительные металлические
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «УралИнструментИмпЭкс» от 28 мая 2019 г. № 257 приказываю:
-
1. Внести изменения в описание типа на рулетки измерительные металлические, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 67047-17, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
сертификат OOE1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «22» августа 2019 г. № 1981
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Рулетки измерительные металлические
Назначение средства измеренийРулетки измерительные металлические (далее - рулетки) предназначены для абсолютных измерений линейных размеров путем непосредственного сравнения со шкалой.
Описание средства измеренийПринцип действия рулеток основан на непосредственном сравнении шкалы рулетки с линейными размерами объекта.
Рулетки изготавливаются по ГОСТ 7502-98 в открытом и закрытом корпусе с лентами из нержавеющей или углеродистой стали. Вытяжные концы рулеток изготавливаются с кольцом или с грузом или с прямоугольным торцом или с держателем для закрепления на предмете, подлежащем измерению.
Рулетки имеют устройства для фиксации измерительной ленты в любом рабочем положении.
У рулеток, снабженных грузом, груз имеет цилиндрическую форму. На груз прикреплена шкала, началом шкалы служит торец груза. Груз изготавливается в виде стального сердечника, покрытого защитной оболочкой из алюминиевого сплава (на торце груза устанавливается наконечник из пластмассы). Оболочка исключает искрообразование при случайном ударе о стенки резервуара. Крепление груза на измерительной ленте выполнено посредством шарнирного соединения.
Рулетки выпускаются в следующих модификациях: в закрытом корпусе, в открытом корпусе, которые отличаются конструктивным исполнением.
Общий вид рулеток представлен на рисунках 1-2.

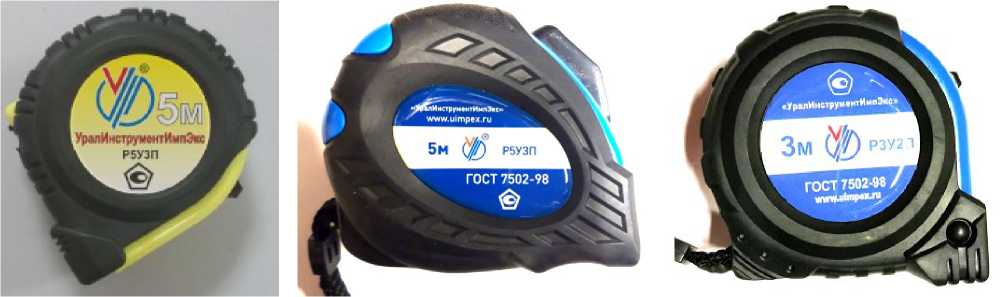

Рисунок 1 - Общий вид рулеток в закрытом корпусе

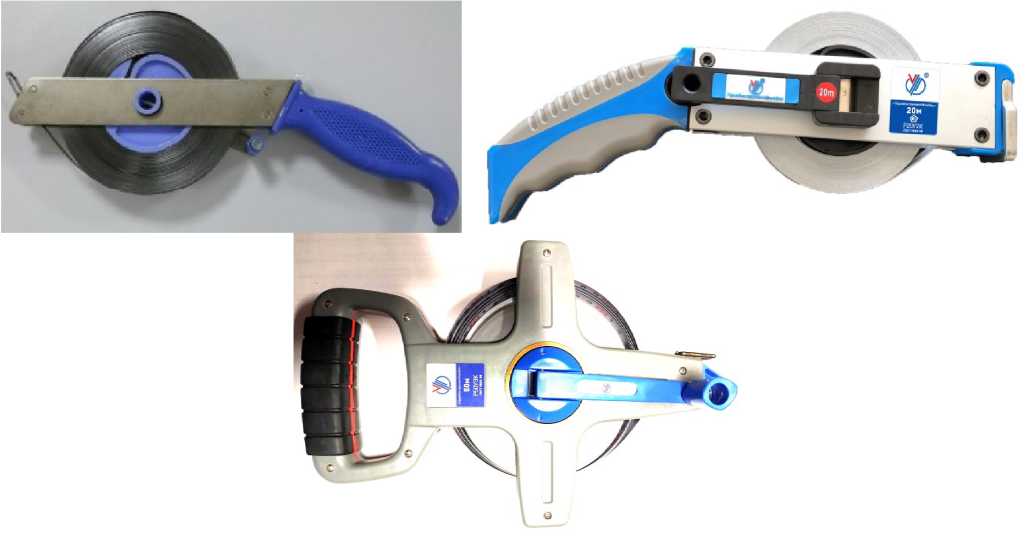

Рисунок 2 - Общий вид рулеток в открытом корпусе
Пломбирование рулеток не предусмотрено.
Программное обеспечениеотсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение, в зависимости от класса точности | |
|
2 |
3 | |
|
Цена деления шкалы, мм | ||
|
Номинальная длина рулеток, м |
1; 2; 3; 5; 7,5; 10; 20; 30; 50; 100 | |
|
Допускаемое отклонение действительной длины интервалов шкал рулеток от нанесенной на шкале при температуре окружающей среды +20 °С, мм:
|
±0,15 ±0,20 ±0,30 ±[0,30+0,15-(L-1) |
±0,20 ±0,30 ±0,40 ±[0,40+0,25-(L-1) |
|
Примечание: L -число полных и неполных метров в отрезке. | ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры рулетки в корпусе, мм, не более: - высота |
70 |
|
- длина |
490 |
|
- ширина |
400 |
|
Масса, кг, не более: - рулетки с грузом |
4,2 |
|
- груза (рулеток с грузом) |
от 0,25 до 2,00 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +50 |
|
- относительная влажность при температуре +25 °С, % |
от 0 до 98 |
|
Полный средний ресурс для рулеток: - с лентами из нержавеющей стали, циклов |
2000 |
|
- с лентами из углеродистой стали, циклов |
1500 |
|
Примечание - Цикл включает в себя: вытягивание ленты на полную длину, натяжение рабочим | |
|
усилием, отсчет, наматывание ленты. | |
наносится на паспорт рулеток типографским методом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Количество |
|
Рулетка |
1 шт. |
|
Паспорт |
1 экз. |
осуществляется по документу МИ 1780-87 «Методические указания. ГСИ. Ленты образцовые и рулетки металлические измерительные. Методика поверки».
Основные средства поверки:
-
- лента измерительная 3-го разряда по Государственной поверочной схеме для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной Приказом Росстандарта №2840 от 29.12.2018 г.;
-
- штангенрейсмас с ценой деления 0,05 мм по ГОСТ 164-90;
-
- микрометр МК или МТ по ГОСТ 6507-90;
-
- штангенциркуль типа ШЦ-II по ГОСТ 166-89.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство по поверке или в паспорт в виде наклейки или оттиска поверительного клейма.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к рулеткам измерительным металлическимГОСТ 7502-98 Рулетки измерительные металлические. Технические условия
Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная Приказом Росстандарта №2840 от 29.12.2018 г.
ИзготовительОбщество с ограниченной ответственностью «УралИнструментИмпЭкс»
(ООО «УралИнструментИмпЭкс»)
ИНН 7448154091
Адрес: 454008, г. Челябинск, Свердловский тракт, 38, корпус 4, офис 412
Телефон (факс): +7 (351) 211-01-91; +7 (351) 217-55-00
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области»
(ФБУ «Челябинский ЦСМ»)
Адрес: 454048, г. Челябинск, ул. Энгельса, 101
Телефон (факс): +7 (351) 232-04-01
Web-сайт: http://chelcsm.ru
E-mail: stand@chelcsm.ru
Аттестат аккредитации ФБУ «Челябинский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311280 от 16.11.2015 г.
