МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

___ ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

22 августа 2019 г.

Москва

О внесении изменений в описание типа на установку поверочных мобильных модульных ТЕСТ-ГС

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «ЛогоМасс» от 30 января 2019 г. № 15 п р и к а з ы в а ю:

• 1. Внести изменения в описание типа на установку поверочных мобильных модульных ТЕСТ-ГС, зарегистрированную в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 72475-18, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  С.С. Голубев

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.                  _____

сезе:де^_ния о ш^;ти©икаи. эн

Сертификат: 00E1036EE32711E880E9EO071BFC5DO276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11.2018 де 08.11.2019

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «22» августа 2019 г. № 1970

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки поверочные мобильные модульные ТЕСТ-ГС

Установки поверочные мобильные модульные ТЕСТ-ГС (далее - установки) предназначены для воспроизведения заданного объема и объемного расхода газа.

Принцип действия установок основан на сравнении эталонных объема и объемного расхода газа, прошедших через установку и поверяемое средство измерений, с показаниями поверяемого средства измерений, включенных последовательно в измерительную магистраль. В качестве рабочей (поверочной) среды используется воздух, забираемый из помещения, где проходит поверка.

Установки применяются для поверки и калибровки счетчиков газа моделей G1,6; G2,5; G4; G6; G10, G16 и других расходомеров и счетчиков газа в диапазоне воспроизводимых установками расходов.

В качестве эталонных преобразователей расхода в установке применяются критические сопла. Создание требуемого значения расхода воздуха осуществляется включением одного или нескольких критических сопел, установленных параллельно.

Установки имеют следующие модификации: ТЕСТ-ГС/4, ТЕСТ-ГС/10, ТЕСТ-ГС/16, которые отличаются диапазоном воспроизводимых расходов при одинаковой относительной погрешности измерения расхода (объема), а также техническими и функциональными характеристиками.

В состав установок входят следующие средства измерений:

• - комплект критических сопел с дискретными значениями по расходу от 0,016 до 10 м³/ч;

• - преобразователи абсолютного давления с диапазоном измерения от 0 до 160 кПа (МПД-07, регистрационный № 60011-15 или АИР-10, регистрационный № 70286-18);

• -  преобразователи температуры, влажности и давления окружающего воздуха (ИВТМ-7, регистрационный № 15500-12 или ИВА-6, регистрационный № 46434-11);

• - преобразователи перепада давления с диапазоном измерения от 0 до 40 кПа (МПДД-04, регистрационный номер № 60011-15 или АИР-10-ДД, регистрационный № 70286-18).

Конструктивно установки состоят из измерительного модуля и одного, двух или трех модулей генерирования расхода в зависимости от модификации установки.

Управление процессом поверки обеспечивается по программе с помощью ноутбука, входящего в состав установок.

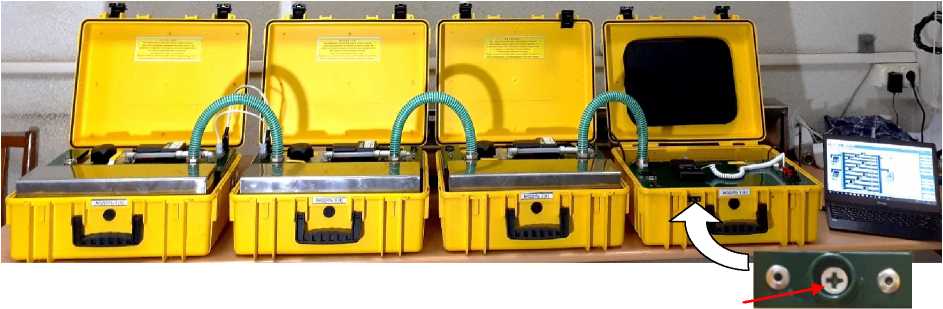

Общий вид установок приведен на рисунке 1.

Пломбирование установок осуществляется нанесением знака поверки давлением на специальную мастику, расположенную в углублении на передней стенке корпуса измерительного модуля. Место нанесения знака поверки в целях предотвращения несанкционированного вмешательства осуществляется в соответствии с рисунком 1.

Место нанесения

знака поверки

Рисунок 1 - Общий вид установок поверочных мобильных модульных ТЕСТ-ГС (модификация ТЕСТ-ГС/16)

Установки имеют метрологически значимую часть (исполняемый модуль GSDB.exe) и метрологически незначимую часть (вспомогательные файлы) программного обеспечения (далее - ПО). Запуск исполняемого файла и настроек защищен паролем.

ПО имеет модульную структуру и включает в себя исполняемый файл, файлы протоколов и результатов поверки, служебные файлы с настройками системы автоматизации, файлы для формирования интерфейса приложения, файлы базы данных по поверяемым счетчикам.

Идентификационные данные ПО установки приведены в таблице 1.

ПО установок имеет средний уровень защиты по Р 50.2.077-2014.

Таблица 1- Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на маркировочную табличку установок, которая находится на верхней панели измерительного модуля, электрохимическим или лазерным способом, и в центр титульных листов эксплуатационной документации типографским способом.

Комплектность установок соответствует таблице 4

Таблица 4 - Комплектность установок

осуществляется по документу МП 0778-13-2018 «Инструкция. ГСИ. Установки поверочные мобильные модульные ТЕСТ-ГС. Методика поверки», утвержденному ФГУП «ВНИИР» 3 июля 2018 г.

Основные средства поверки:

- государственный первичный эталон единиц объемного и массового расходов газа ГЭТ 118-2017 по ГОСТ Р 8.618-2014, диапазон воспроизведения единиц объемного расхода газа от 0,0003 до 16000 м³/ч, СКО 1 • 10^-4 - 340^-4, НСП 540^-4 - 1240^-4;

• - эталон сравнения - счетчик ротационный, входящий в состав ГЭТ 118-2017, СКО не более 0,035 %;

• - прибор цифровой для измерения давления DPI740 (регистрационный номер 16348-05), диапазон измерений атмосферного давления от 75 до 115 кПа, погрешность ±0,02 % ВП;

• - калибратор многофункциональный MC5-R (регистрационный номер 22237-08) с внутренними модулем давления INT2C, диапазон измерений избыточного давления от -100 до +200 кПа, погрешность ±(0,025% ИВ+0,01% ВП) %;

• - устройство для поверки вторичной измерительной аппаратуры узлов учета нефти и нефтепродуктов УПВА (регистрационный номер 20103-00), диапазон формирования периода импульсных последовательностей от 66,625 до 1040⁶ мкс, частоты от 0,1 до 15000 Гц, погрешность ±540^-4 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке установки и на пломбу как показано на рисунке 1.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа

ТУ 4381-002-30913175-2018 Установки поверочные мобильные модульные ТЕСТ-ГС. Технические условия

Общество с ограниченной ответственностью «ЛогоМасс» (ООО «ЛогоМасс»)

ИНН 4345323930

Адрес: 610004, г. Киров, ул. Заводская, д.27

Тел.: (8332) 44-59-92

Web-сайт: www.testws.ru

E-mail: test@testws.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Тел.:(843) 272-70-62, факс: (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
