МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

22 августа 2019 г.                                             №     1964

Москва

О переоформлении свидетельства об утверждении типа № 65146 «Счетчики крыльчатые холодной и горячей воды ВСЕМ» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «ПК Прибор» от 4 апреля 2019 г. № б/н приказываю:

• 1. Внести изменения в описание типа на счетчики крыльчатые холодной и горячей воды ВСКМ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 66635-17, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа 65146 «Счетчики крыльчатые холодной и горячей воды ВСКМ», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 66635-17, в связи с изменением юридического адреса изготовителя ООО «ПК Прибор» с «г. Москва» на «г. Калуга».

• 3. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

s Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

C.BI /Ц НИР Q С'[- Р I ИФИКА I Г ..Ф

сертификат: 00E103№E32711E88OE9EO071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «22» августа 2019 г. № 1964

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики крыльчатые холодной и горячей воды ВСКМ

Счетчики крыльчатые холодной и горячей воды ВСКМ (далее - счетчики) предназначены для измерения объема питьевой воды по СанПиН 2.1.4.1074-01 и воды в тепловых сетях и системах теплоснабжения по СанПиН 2.1.4.2496-09, в жилых домах, а также в промышленных зданиях при учетных операциях.

Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик.

Конструктивно счетчики состоят из:

• - корпуса (проточной части) с крыльчаткой;

• - счетного механизма: электронный блок с жидкокристаллическим дисплеем или масштабирующий редуктор с индикаторным устройством.

Поток воды, пройдя фильтр, подается в корпус счетчика, поступает в измерительную полость, внутри которой на специальных опорах вращается крыльчатка. Вода, пройдя зону вращения крыльчатки, поступает в выходной патрубок. Передача вращения крыльчатки в счетный механизм (электронный блок с жидкокристаллическим дисплеем или масштабирующий редуктор) осуществляется при помощи магнитной связи. В многоструйных счетчиках холодной воды вращение крыльчатки в счетный механизм (только масштабирующий редуктор с индикаторным устройством) передается прямым механическим способом.

У счетчиков без жидкокристаллического дисплея масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м³. Индикаторное устройство имеет барабанчики для указания количества м³, а также стрелочные указатели для указания долей м³. На шкале индикаторного устройства имеется сигнальная звездочка, обеспечивающая повышение разрешающей способности счетчика.

На входе счетчиков установлен фильтр.

Счетчики изготовлены из коррозионно-устойчивых материалов. Детали, соприкасающиеся с водой, изготовлены из материалов, не снижающих качество воды, стойких к ее воздействию в пределах рабочего диапазона температур.

Счетчики выпускаются в следующих модификациях и исполнениях:

ВСКМ

(ДГ1) - герконовый датчик расположен в корпусе счетного механизма, импульсный выход реализован по схеме «сухой контакт»;

(ДГ2) - герконовый датчик съемный, импульсный выход реализован по схеме «сухой контакт»;

(ДГЗ) - герконовый датчик расположен в корпусе счетного механизма, импульсный выход реализован по схеме параллельно-

последовательного резистивного делителя;

(МИД) - модификации с счетным механизмом, оснащенным

дисковым стрелочным указателем и технологическими посадочными креплениями, для установки модуля дистанционной передачи измеренного объема;

Модификации с модулем дистанционной передачи измеренного объема посредством:

(МИД-Р) - радиоинтерфейса;

(МИД-И) - импульсного выхода, реализованного по схеме «открытый коллектор»;

(МИД-RS) - протокола RS-485;

(мИД-mBus) - протокола M-Bus;

(iWAN) - исполнение с электронным блоком и встроенным радиомодулем.

В зависимости от исполнения, счетчики конструктивно могут включать в себя защитный кожух (кольцо) крепления счетного механизма к корпусу. Кольцо препятствует получению доступа к внутренним элементам счетчика без видимого повреждения.

Общий вид счетчиков показан на рисунках 1 - 4.

Схемы пломбировки счетчиков показаны на рисунке 5. Кольцо (при его наличии) выполняет роль пломбы.

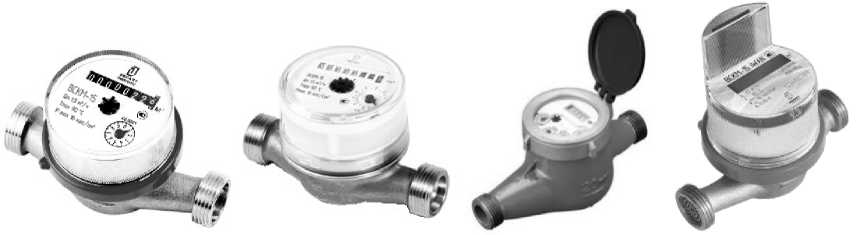

Рисунок 1 - Общий вид счетчиков

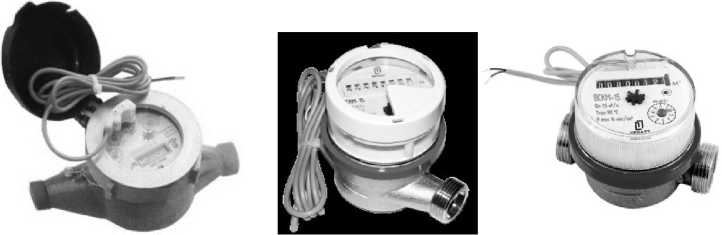

Рисунок 2 - Общий вид счетчиков с герконовым датчиком

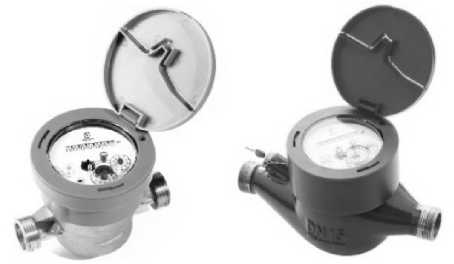

Рисунок 3 Общий вид счетчиков модификации МИД

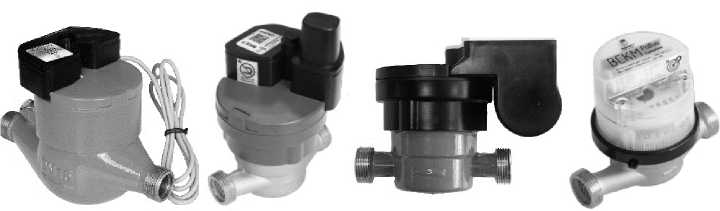

Рисунок 4 - Общий вид счетчиков модификации МИД с установленным модулем

Саморазрушающаяся пломба

Рисунок 5 - Места пломбировки счетчиков

Программное обеспечение

Счетчики с электронным блоком имеют встроенное программное обеспечение (ПО), которые устанавливается (прошивается) в памяти при изготовлении. В процессе эксплуатации ПО не может быть изменено, так как пользователь не имеет к нему доступа.

ПО предназначено для сбора, преобразования, обработки, отображения на индикаторном устройстве результатов измерений.

Нормирование метрологических характеристик счетчиков проведено с учетом влияния ПО.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на индикаторное устройство любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость и на титульном листе паспорта типографским способом.

Таблица 4 - Комплектность счетчиков

осуществляется по документу МИ 1592-2015 «Рекомендация. ГСИ. Счетчики воды. Методика поверки».

Основные средства поверки:

- рабочий эталон 3-го разряда по приказу Росстандарта от 07.02.2018 г. № 256;

- рабочий эталон 3-го разряда передвижной по приказу Росстандарта от 07.02.2018 г. № 256. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.

Знак поверки наносится в паспорт и/или на бланк свидетельства о поверке счетчика.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ГОСТ Р 50193.1-92 (ИСО 4064/1-77) Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования

ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия

ТУ 26.51.52.110-015-77986247-2016 Счетчики крыльчатые холодной и горячей воды ВСКМ. Технические условия

Общество с ограниченной ответственностью «ПК Прибор» (ООО «ПК Прибор»)

ИНН 7705672861

Адрес: 248002, Калужская область, г. Калуга, ул. Болдина, зд. 59, пом. 1 Телефон/факс: +7 (495) 940-06-54

Web-сайт: http://www.pkpribor.ru/

E-mail: metronic@decast.com

Общество с ограниченной ответственностью «Декаст» (ООО «Декаст»)

ИНН 7705647495

Адрес: 123290, г. Москва, 1-й Магистральный тупик, д. 10, к. 1.

Web-сайт: http://www.pkpribor.ru/

E-mail: metronic@decast.com

Общество с ограниченной ответственностью «ПК Прибор» (ООО «ПК Прибор»)

ИНН 7705672861

Адрес: 248002, Калужская область, г. Калуга, ул. Болдина, зд. 59, пом. 1 Телефон/факс: +7 (495) 940-06-54

Web-сайт: http://www.pkpribor.ru/

E-mail: metronic@decast.com

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8

Телефон/факс: +7 (495) 491-78-12

Е-mail: sittek@mail.ru

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.
