МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

19 августа 2019 г.                                             №     1918

Москва

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 37496 «Вибровискозиметры SV-100, SV-ЮОА» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «ЭЙ энд ДИ РУС» от 2 июля 2019 г. № 19/473, 19/494 и № 19/495 приказываю:

• 1.  Внести изменения в описание типа на вибровискозиметры SV-100, SV-100A, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 42006-09, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Продлить срок действия свидетельства об утверждении типа средств измерений № 37496 «Вибровискозиметры SV-100, SV-ЮОА» на последующие 5 лет.

• 3. Установить методику поверки по документу РТ-МП-5821-448-2019

«ГСИ. Вибровискозиметры SV-100,  SV-100A. Методика поверки»,

утвержденному ФГУ «Ростест-Москва» 30 мая 2019 г. и распространить действие методики поверки на вибровискозиметры SV-100,  SV-100A

находящиеся в эксплуатации.

• 4. Переоформить свидетельство об утверждении типа № 37496 «Вибровискозиметры SV-100, SV-ЮОА», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 42006-09, в связи с внесением изменений в документ на методику поверки.

• 5. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                  С.С. Голубев

хранится а системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.          ___________

сертификат: 00E1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «19» августа 2019 г. № 1918

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Вибровискозиметры SV-100, SV-100A

Назначение средства измерений Вибровискозиметры SV-100 и SV-100A предназначены для измерений произведения динамической вязкости на плотность различных жидких сред.

Принцип действия вибровискозиметров SV-100, SV-100A основан на зависимости мощности, которая затрачивается на возбуждение вибрации двух тонких сенсорных пластин с частотой 30 Гц и постоянной амплитудой около 1-мм, от произведения динамической вязкости на плотность жидкости. Указанный принцип, реализованный в приборе, позволяет проводить измерения во всем диапазоне без замены сенсорных пластин.

Вибровискозиметры SV-100, SV-100A состоят из измерительного блока и блока управления с цифровым дисплеем. В приборе установлен температурный датчик, обеспечивающий измерение температуры исследуемой жидкости. Для подключения вибровискозиметра к персональному компьютеру или принтеру используется стандартный интерфейсный кабель RS-232 C. В модификациях с буквой А предусмотрена ручка для проведения измерений в производственных условиях.

Общий вид вибровискозиметров представлен на рисунках 1 и 2.

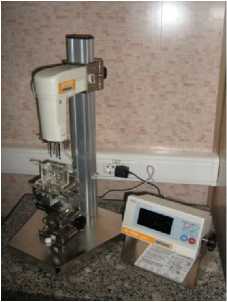

Рисунок 1 - Общий вид вибровискозиметров SV-100

Рисунок 2 - Общий вид вибровискозиметров SV-100А

Пломбирование вибровискозиметров SV-100, SV-100А не предусмотрено.

Вибровискозиметры SV-100, SV-100A оснащены специально разработанным встроенным программным обеспечением. Программа запускается автоматически при включении вибровискозиметра.

WinCT-Viscosity - это программа для автоматического отображение результатов измерения произведения динамической вязкости на плотность и температуры в реальном времени, передачи данных с прибора на ПК и вывода графиков зависимости в необходимом формате. Программа позволяет не только наглядно наблюдать процесс измерения в графическом виде, но и сохранить результаты в формате «CSV» для последующего анализа вязкости образца.

Идентификационные данные программного обеспечения вибровискозиметров SV-100, SV-100A приведены в таблицах 1 и 2.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные встроенного программного обеспечения

Таблица 2 - Идентификационные данные вспомогательного программного обеспечения

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

наносится типографским способом на титульный лист руководства по эксплуатации. На корпусе вибровискозиметров знак наносится путем наклейки.

Таблица 5 - Комплектность средства измерений

осуществляется по документу РТ-МП-5821-448-2019 «ГСИ. Вибровискозиметры SV-100,

SV-100A. Методика поверки», утвержденному ФБУ «Ростест-Москва» 30.05.2019 г.

Основные средства поверки:

• - стандартные образцы вязкости жидкости с аттестованными значениями динамической вязкости и плотности ГСО 8600-2004, ГСО 8602-2004, ГСО 8603-2004 с погрешностью ±0,2 %;

• - стандартные образцы вязкости жидкости с аттестованными значениями динамической вязкости и плотности ГСО 8604-2004, ГСО 8605-2004, ГСО 8606-2004 с погрешностью ±0,3 %;

• - термометр ртутный стеклянный лабораторный ТЛ-4, пределы допускаемой абсолютной погрешности измерений температуры ±0,2 °С, регистрационный номер в Федеральном информационном фонде 303-91.

• - термометр лабораторный электронный ЛТ-300, пределы допускаемой абсолютной погрешности измерений температуры ±0,05 °С, регистрационный номер в Федеральном информационном фонде 61806-15.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе

ГОСТ 29226-91 Вискозиметры жидкостей. Общие технические требования и методы испытаний

Техническая документация изготовителя A&D Company, Limited

A&D Company Limited, Япония

Адрес: 3-23-14 Higashi-Ikebukuro, Toshima-ku, Tokyo 170-0013 Japan

Телефон: +81 (3) 5391-6132

Факс: +81 (3) 5391-6148

Web-сайт: aandd.jp

E-mail: info@aandd.co.jp

Общество с ограниченной ответственностью «ЭЙ энд ДИ РУС»

(ООО «ЭЙ энд ДИ РУС»)

ИНН 7731547200

Адрес: 117545, г. Москва, ул. Дорожная д.3,кор.6,ком. 8б

Телефон: +7 (495) 937-33-44, 937-55-66

Факс: +7 (495) 937-33-44

Web-сайт: www.and-rus.ru

E-mail: info@and-rus.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»

(ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д.31

Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11, факс +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
