МИНИСТКРСГВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦНИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

17.10.2016                                                       1553

------------- №________

Москва

О внесении изменений в описание типа на измерители динамические модуля упругости грунтов ДПГ

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО НПП ИНТЕРПРИБОР» от 20 мая 2016 г. № 155 п р и к а з ы в а ю:

• 1. Внести изменения в описание типа на измерители динамические модуля упругости грунтов ДПГ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 48811-11, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя



  С.С.Голубев

х Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому

Сертификат: 18ВА1&ХЮ20081Ю118ВВ Кому выдан: Голубев Сергей Сергеевич Действителен: с 1В, 11.2015 до 18.11.2016

Изменения в описание типа на измерители динамические модуля упругости грунтов ДПГ

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители динамические модуля упругости грунтов ДПГ (далее - измерители) предназначены для определения динамического модуля упругости Ed (несущей способности) грунта и оснований дорог методом штампа, имитирующим проезд автомобиля по дорожному покрытию, согласно основным положениям стандарта СТ СЭВ 5497-86.

Принцип работы измерителей заключается в измерении амплитуды полной осадки (перемещения) S грунта под круглым штампом (платформой, плитой), при воздействии на него ударной силы (нагрузки) F. Во время удара электронный блок измерителя автоматически записывает сигналы с датчиков силы и перемещения платформы. Одновременно с этим, микропроцессор производит двойное интегрирование сигнала ускорения, и вычисляет амплитуду осадки грунта. По формуле, связывающей измеренные величины: амплитуду полной осадки (перемещения) S грунта и ударную силу (нагрузку) F, в электронном блоке вычисляется динамический модуль упругости Ed, характеризующий деформативность грунта.

Измерители состоят из механического ударного устройства и электронного блока, который закреплен на кронштейне.

Измерители обеспечивают:

• - оцифровки сигналов с датчиков силы и перемещения платформы измерителя при ударе грузом известной массы с определенной силой, и последующего пересчета в значение динамического модуля упругости (для всех модификаций);

• - оцифровки сигнала с датчиков вибрации и определения амплитуды виброперемещения (для модификации ДПГ-ДДК).

• - фиксацию результатов измерения в энергонезависимой памяти;

• - передачу измерений на ПК.

Измерители выпускаются в трех модификациях: ДПГ-1.1- измеритель динамический модуля упругости грунтов с ускорителем удара; ДПГ-1.2 - измеритель динамический модуля упругости грунтов со свободно падающим грузом; ДПГ-ДДК-дорожный диагностический комплекс. Модификации измерителей отличаются конструкцией механического ударного устройства и комплектацией. Во всех модификациях измерителей конструктивно предусмотрена смена диаметра штампа от 100 мм до 300 мм (по заказу).

В модификации ДПГ-1.1 механическое ударное устройство состоит из ударника (груза) маршевой пружины и пружинного демпфера, которые расположены на вертикальной штанге, жестко закрепленной на корпусе с датчиками силы и перемещения платформы. Пружинный демпфер формирует импульс силы заданной длительности. Элементы ударного устройства защищены кожухом. Сверху кожух закрывает регулировочная гайка, позволяющая устанавливать момент сброса ударника. В верхней части ударного устройства расположен механизм фиксации и сброса груза. Он состоит из двух ручек сброса, двух фиксирующих крючков и держателя.

Электронный блок выполнен в корпусе с черно-белым дисплеем.

В модификации ДПГ-1.2 механическое ударное устройство состоит из свободно падающего ударника (груза) и пружинного демпфера, которые расположены на вертикальной штанге, жестко закрепленной на корпусе с датчиками силы и перемещения платформы.

Защитный кожух отсутствует. В верхней части ударного устройства расположен механизм фиксации и сброса груза. Он состоит из ручки сброса, фиксирующего крючка и держателя. Электронный блок выполнен в корпусе с цветным дисплеем.

В модификации ДПГ-ДДК конструкция механического ударного устройства аналогична модификации ДПГ-1.2 и отличается тем, что составная конструкция свободно падающего ударника (груза) позволяет изменять массу груза от 5 до 10 кг для регулирования ударной нагрузки (силы) F во время проведения измерений. Измеритель ДПГ-ДДК комплектуется внешними датчиками вибрации в количестве от 1 до 4 штук, которые позволяют измерить виброперемещение грунта на задаваемом расстоянии от эпицентра удара. Датчики подключаются к электронному блоку измерителя последовательно друг за другом с помощью соединительных кабелей длиной до 1 м. Электронный блок выполнен в корпусе с черно-белым дисплеем.

Место пломбирования и клеймения измерителей от несанкционированного доступа для модификаций ДПГ-1.1, ДПГ-ДДК расположено в батарейном отсеке электронного блока на винте крепления корпуса. Для модификации ДПГ-1.2 на винте крепления задней панели электронного блока.

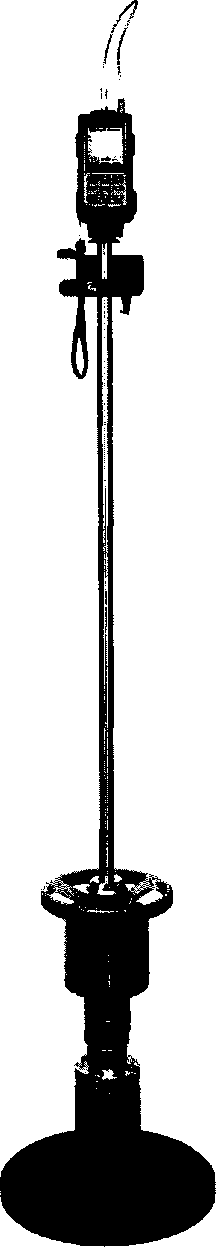

Фотографии общего вида приборов и места пломбирования представлены на рисунках 1-5.

Рисунок 1 - Место пломбирования и клеймения измерителей модификаций ДПГ -1.1 и ДПГ -ДДК

Место пломбирования

Рисунок 2 - Место пломбирования и клеймения измерителей модификаций ДПГ-1.2

Рисунок 3 - Общий вид измерителя динамического модуля упругости грунтов ДПГ (модификация ДПГ -1.1)

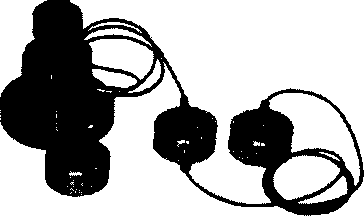

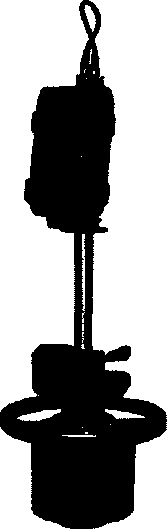

Рисунок 5 - Общий вид измерителя динамического модуля упругости грунтов ДПГ (модификация ДПГ-ДДК)

Программное обеспечение неизменяемое и несчитываемое.

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - «средний» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические и технические характеристики

наносится наклейкой на лицевые панели электронных блоков измерителей и печатается типографским способом в левом верхнем углу титульного листа Руководства по эксплуатации НКИП.408021.100 РЭ, НКИП.408022.100 РЭ, НКИП.408023.100 РЭ.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

* - количество по заказу

осуществляется по методике поверки, изложенной в разделе 7 Руководств по эксплуатации НКИП 408021.100 РЭ, НКИП 408022.100 РЭ, НКИП 408023.100 РЭ, утвержденной ГЦИ СИ ФБУ «Челябинский ЦСМ» в 2011 году.

Основные средства поверки:

• - динамометр ДИН-1С, диапазон измерения силы от 0 до 50 кН, относительная погрешность измерения ± 0,3 %;

• - генератор сигналов специальной формы SFG-2004, диапазон частоты выходного сигнала от 0,1 Гц до 4 МГц, пределы абсолютной погрешности установки частоты ± (2х Ю'⁵ xF +0,0001 Гц) Гц;

• - виброустановка электродинамическая ВСВ-133, воспроизводимые диапазоны: частот от 10 до 1000 Гц, размахов виброперемещений от 2 до 1000 мкм, СКЗ виброскорости от 0,35 до 100 мм/с, относительная погрешность ±3,0 %.

Знак поверки в виде наклейки или оттиска поверительного клейма наносится на свидетельство о поверке.

«Измеритель динамический модуля упругости грунтов ДПГ-1.1. Руководство по эксплуатации НКИП.408021.100 РЭ»

«Измеритель динамический модуля упругости грунтов ДПГ-1.2. Руководство по эксплуатации НКИП.408022.100 РЭ»

«Измеритель динамический модуля упругости грунтов. Дорожный диагностический комплекс ДПГ-ДЦК. Руководство по эксплуатации НКИП.408023.100 РЭ»

• 1 ГОСТ 8.640-2014 ГСИ «Государственная поверочная схема для средств измерений силы».

• 2 МИ 2070-90 ГСИ. «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 34 О'¹... 24О⁴Гц».

• 3 ТУ 4276-017-7453096769-2010 «Измерители динамические модуля упругости грунтов ДПГ. Технические условия».

ООО Научно-производственное предприятие «Интерприбор»

Адрес предприятия: 454126, Челябинск, ул. Тернопольская, 6

тел/факс (351) 729-88-85; 211-54-30(-31), ИНН: 7453096769

E-mail: info@interpribor.ru

ФБУ «Челябинский ЦСМ»

Адрес: 454048, г.Челябинск, ул. Энгельса, д.101

Тел./факс (351) 232-04-01, e-mail: stand@chelcsm.ru

Аттестат аккредитации в области обеспечения единства измерений № RA.RU.311280 от 11.08.2015 г.
