ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы измерительные «ACT»

Приборы измерительные «ACT» (далее - приборы) предназначены для воспроизведения напряжения постоянного тока, а также для измерения напряжения и силы постоянного тока при проведении диагностирования изоляции кабельных линий с бумажно-масляной изоляцией и изоляцией из сшитого полиэтилена, статоров высоковольтных двигателей, генераторов и силовых трансформаторов.

Принцип действия приборов в режиме воспроизведения напряжения постоянного тока основан на преобразовании постоянного напряжения 12 В с внутреннего аккумулятора при помощи преобразователя в постоянное напряжение 1 кВ либо 2 кВ.

Принцип действия приборов в режиме измерения силы постоянного тока основан на измерении силы тока, протекающего через встроенный резистор сопротивлением 20 кОм в контролируемой цепи, включающей блок входов, блок фильтров, с последующим преобразованием с помощью аналого-цифрового преобразователя (АЦП).

Принцип действия приборов в режиме измерения постоянного напряжения основан на делении входного напряжения прибора с помощью резистивного делителя с коэффициентом деления 1:19607,84 с последующей обработкой сигнала АЦП.

Прибор заключен в алюминиевый корпус и помещен в пластмассовый чемодан, предназначенный для защиты электронных плат от механических повреждений и предохранения от воздействия пыли и водяных струй.

Управление прибором осуществляется с помощью пленочной герметизированной клавиатуры.

Питание прибора осуществляется от встроенного аккумулятора.

На лицевой панели прибора расположены: жидкокристаллический дисплей для отображения информации, клавиатура управления, разъемы для подключения контролируемой цепи, разъем для подключения стандартного кабеля USB и сетевой кабель -для подзарядки аккумулятора.

При регистрации в памяти прибора сохраняется дата, время и результаты измерений. Считывание журнала сигналов, а также измерения производятся по команде от оператора.

В приборе реализовано две функции энергосбережения: выключение экрана и отключение прибора по истечении заданных интервалов времени, в течение которых не была нажата ни одна клавиша на клавиатуре прибора.

Приборы предназначены для работы в условиях научных центров, лабораторий, производственных цехов и в полевых условиях.

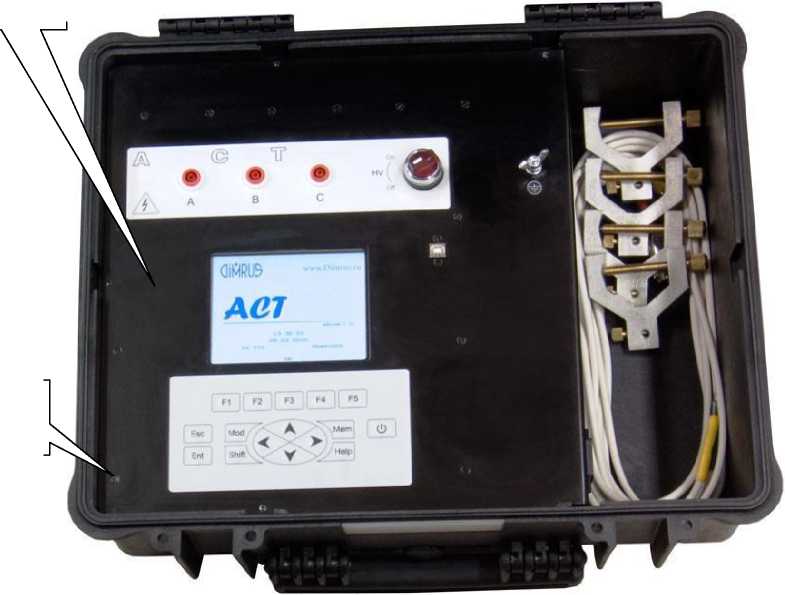

Общий вид приборов с указанием мест пломбировки и нанесения знака поверки представлен на рисунке 1.

Место для нанесения

знака поверки

Место пломбировки

Рисунок. 1 - Общий внешний вид приборов измерительных «ACT»

Встроенное ПО (act.sim) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не может быть изменена пользователем.

Внешнее ПО «СКИ» устанавливается на персональный компьютер, предусматривает различные экранные формы отображения информации и предназначено для сбора информации с прибора, хранения и представления пользователю в удобном виде. Внешнее ПО не является метрологически значимым.

Уровень защиты программного обеспечения «высокий» в соответствии с

Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Продолжение таблицы 1

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист формуляра 4226-075-60715320-2009 ФО и на титульный лист руководства по эксплуатации 4226-075-60715320-2009 РЭ типографским способом.

В комплект прибора входят составные части, принадлежности и документация, приведенные в таблице 4.

Таблица 4 - Комплектность

осуществляется по документу 4226-075-60715320-2013 МП «Приборы измерительные «ACT». Методика поверки» с изменением №1, утвержденному ГЦИ СИ ФГУП «ВНИИМС» 15.05.2019 г.

Основные средства поверки:

• - электрометр-измеритель больших сопротивлений Keithley 6517В, регистрационный номер 49647-12 в Федеральном информационном фонде;

• - магазин сопротивления высокоомный RCB-1, регистрационный номер 24500-03 в Федеральном информационном фонде;

• - вольтметр универсальный Щ31, регистрационный номер 6027-01 в Федеральном информационном фонде;

• - калибратор многофункциональный Transmille 3010, регистрационный номер 3428407 в Федеральном информационном фонде;

• - делитель напряжения ДН-400, регистрационный номер 54883-13 в Федеральном информационном фонде.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на корпус прибора и (или) на свидетельство о поверке в виде наклейки и (или) поверительного клейма.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 12.2.091-2012 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования

ГОСТ Р МЭК 61326-1-2014 Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний

ТУ 4226-075-60715320-2009 Приборы измерительные «ACT». Технические условия
