№1673 от 16.07.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 102074
О переоформлении и продлении срока действия свидетельства № 19675 об утверждении типа "Тягомеры, напоромеры, тягонапоромеры мембранные показывающие ТмМП-52-М2, НМП-52-М2, ТНМП-52-М2"
Приказы по основной деятельности по агентству Вн. Приказ № 1673 от 16.07.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
16 июля 2019 г.
№ 1673
О переоформлении и продлении Мрот действия свидетельства № 19675 об утверждении типа «Тягомеры, напоромеры, тягонапоромеры мембранные показывающие ТмМП-52-М2, НМП-52-М2, ТНМП-52-М2»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «Теплоконтроль» от 29 мая 2019 г. № 9910/233 приказываю:
-
1. Переоформить свидетельство № 19675 об утверждении типа
на тягомеры, напоромеры, тягонапоромеры мембранные показывающие ТмМП-52-М2, НМП-52-М2, ТНМП-52-М2, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 28514-05.
-
2. Продлить срок действия свидетельства № 19675 об утверждении типа средств измерений «Тягомеры, напоромеры, тягонапоромеры мембранные показывающие ТмМП-52-М2, НМП-52-М2, ТНМП-52-М2» на последующие 5 лет.
-
3. Управлению государственного надзора и контроля (А.М.Кузьмину),
ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю. л
-
4. Контроль за исполг ■ а собой.
Федеральное агентство по техническому регулированию и
метрологии.
С til НИЯ О СЫ’ТИФИКА I I JI1
Заместитель Руководителя
Сертификат: 00E1036EE32711E88OE9E0071BFCSDD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08,11.2018 до 08.11.2019
С.С.Голубев
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «16» июля 2019 г. № 1673
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тягомеры, напоромеры, тягонапоромеры мембранные показывающие ТмМП-52-М2, НМП-52-М2, ТНМП-52М2
Назначение средства измеренийТягомеры, напоромеры, тягонапоромеры мембранные показывающие ТмМП-52-М2, НМП-52-М2, ТНМП-52М2 предназначены для измерения избыточного давления и вакуум-метрического давления воздуха и неагрессивных газов в стационарных промышленных установках.
Описание средства измеренийИзмеряемое давление через штуцер подается во внутреннюю полость мембранной коробки. Деформация мембранной коробки через тяги рычага и ползуна передается на ось стрелки. Отсчет показаний производится по циферблату.

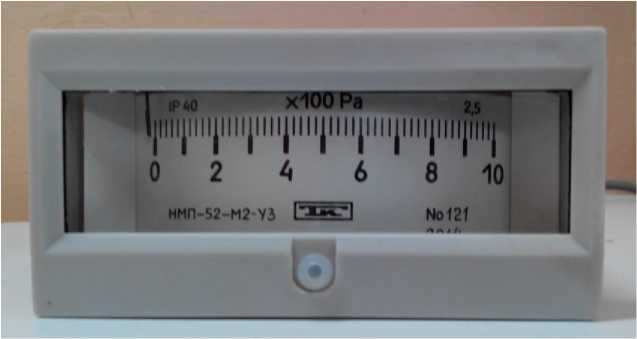

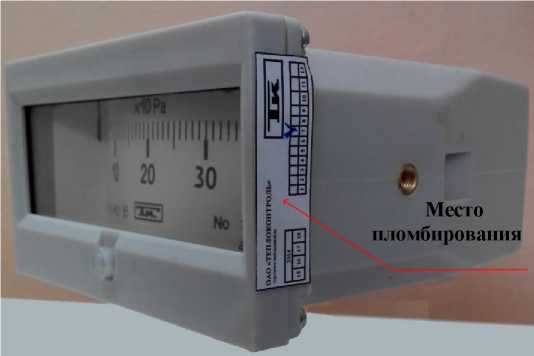

Рисунок 1 - Общий вид тягомеров, напоромеров, тягонапоромеров мембранных показывающих ТмМП-52-М2, НМП-52-М2, ТНМП-52М2 c местом пломбирования
Метрологические и технические характеристикиМетрологические и технические характеристики приведены в таблицах 1 и 2.
Таблица 1
|
Наименование и обозначение |
Класс точности |
Диапазон показаний давления | |
|
вакуумметрического кПа, (кгс/см2) |
избыточного кПа (кгс/см2) | ||
|
Тягомеры ТмМП-52-М2 |
2,5 |
от -4,0 до 0 (от -40 до 0) от -0,6 до 0 (от -60 до 0) от -1 до 0 (от -100 до 0) от -1,6 до 0 (от -160 до 0) | |
|
от -2,5 до 0 (от -250 до 0) от -4,0 до 0 (от -400 до 0) от -6 до 0 (от -600 до 0) от -10 до 0 (от -1000 до 0) от -16 до 0 (от -1600 до 0) от -25 до 0 (от -2500 до 0) от -40 до 0 (от -4000 до 0) | ||
|
Напоромеры НМП-52-М2 |
2,5 |
от 0 до 0,4 (от 0 до 40) от 0 до 0,6 (от 0 до 60) от 0 до 1 (от 0 до 100) от 0 до 1,6 (от 0 до 160) | |
|
от 0 до 2,5 (от 0 до 250) от 0 до 4 (от 0 до 400) от 0 до 6 (от 0 до 600) от 0 до 10 (от 0 до 1000) от 0 до 16 (от 0 до 1600) от 0 до 25 (от 0 до 2500) от 0 до 40 (от 0 до 4000) | ||
|
Тягонапоромеры ТНМП-52-М2 |
2,5 |
от -0,2 (от -20) от -0,3 (от -З0) от -0,5 (от -50) от -0,8 (от -80) |
до 0,2 (до 20) до 0,3 (до 30) до 0,5 (до 50) до 0,8 (до 80) |
|
от -1,25 (от -125) от -2 (от -200) от -3 (от -300) от -5 (от -500) от -8 (от -800) от -12,5 (от -1250) от -20 (от -2000) |
до 1,25 (до 125) до 2 (до 200) до 3 (до 300) до 5 (до 500) до 8 (до 800) до 12,5 (до 1250) до 20 (до 2000) | |
Таблица 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной погрешности показаний, % от | |
|
диапазона показаний: | |
|
- для класса точности 1,5 |
±1,5 |
|
- для класса точности 2,5 |
±2,5 |
|
Вариация показаний приборов, %, не более: | |
|
- для класса точности 1,5 |
1,5 |
|
- для класса точности 2,5 |
2,5 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более |
170x160x64 |
|
Масса, кг, не более |
0,6 |
|
Средняя наработка на отказ, ч, не менее: |
0,5405 |
|
- для класса точности 1,5 | |
|
- для класса точности 2,5 |
0,6405 |
|
Полный средний срок службы, лет, не менее |
10 |
|
Условия эксплуатации: для приборов исполнения У3 | |
|
о - температура окружающего воздуха, С |
от -50 до +70 |
|
- относительная влажность при температуре +35 оС | |
|
и более низких температурах без конденсации влаги, % |
до 98 |
|
для приборов исполнения Т3 | |
|
о - температура окружающего воздуха, С |
от -25 до +55 |
|
- относительная влажность при температуре +35 оС | |
|
и более низких температурах с конденсацией влаги, % |
до 100 |
наносится на циферблат прибора методом офсетной печати, и в верхней части титульных листов руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измерений
Комплект поставки приборов в соответствии с таблицей 3. Таблица 3
|
Обозначение документа |
Наименование и условное обозначение |
Количество |
Примечание |
|
Прибор |
1 шт. |
в соответствии с заказом | |
|
4И8.090.063 |
Кронштейн |
1 шт. | |
|
4И8.090.064 |
Кронштейн |
1 шт. | |
|
4И0.283.195 РЭ |
Руководство по эксплуатации |
1 экз. |
на каждые три прибора |
|
4И0.283.195-01 РЭ |
Руководство по эксплуатации |
3 экз. |
для экспорта |
|
4И0.283.195 ПС |
Паспорт |
1 экз. | |
|
4И0.283.195-01 ПС |
Паспорт |
3 экз. |
для экспорта |
|
4И0.283.195-02 ПС |
Паспорт |
3 экз. |
для исполнения Т3 |
|
Болт М6х8 ГОСТ 7805 |
2 шт. | ||
|
Шайба 6 ГОСТ 11371 |
2 шт. |
осуществляется в соответствии с документом МИ 2124-90 ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки.
В перечень основного поверочного оборудования входят:
- манометры однотрубные МОТ-2, МОТ-3, класс точности 0,25, пределы измерений 0-1100 мм вод.ст.;
- микроманометр ММ-250, класс точности 0,05, пределы измерений 0-250 мм вод.ст.; - манометр контрольный МКД, класс точности 0,1;
- вакуумметры деформационные ВО, класс точности 0,15 и 0,25.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы, устанавливающие требования к тягомерам, напоромерам, тягонапоромерам мембранным показывающим ТмМП-52-М2, НМП-52-М2, ТНМП-52-М2
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия
МИ 2124-90 ГСИ Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки
ТУ 4212-174-00225621-2009 Тягомеры, напоромеры, тягонапоромеры мембранные показывающие ТмМП-52-М2, НМП-52-М2, ТНМП-52-М2. Технические условия
ИзготовительАкционерное общество «Теплоконтроль» (АО «Теплоконтроль») ИНН 1659041468
Адрес: 420054, г. Казань, ул. Владимира Кулагина, д. 1 Телефон (факс): (843) 278-32-32
E-mail: tk_om@mail.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан»
(ФБУ «ЦСМ Татарстан»)
Юридический адрес: г.Казань, ул.Журналистов, 24
Телефон (843) 291-08-02, факс (843) 279-56-35, e-mail: tatcsm@test.tatarstan.org Аттестат аккредитации ГЦИ СИ ФБУ «ЦСМ Татарстан» по проведению испытаний средств измерений в целях утверждения типа № 30065-09 от 06.11.2009 г.
